13.6 預壓 | SCHNEEBERGER 線性軸承

預壓的大小取決於導軌的預期用途。高預壓：

當預壓達到允許負載 C 的 5% - 20% 時，可獲得預壓的正面效果。

可以使用扭力扳手一致地設置預壓。在此過程中，必須考慮螺絲和螺紋固定孔之間的摩擦（需通過測試確定）。

使用楔形調整器或調整板時，理想的預壓必須基於彈性總變形 δA（見第 12.5 章）和連接結構的變形來確定。

設置帶有 EE 型滑塊的 R 導軌時，必須先稍微壓縮滑塊，然後再應用滾子。

如上所述，預壓增加了導軌的剛性。然而，高預壓需要穩定的連接結構。否則，由於角度誤差，滾子和滾針會出現不希望的邊緣負載，這反過來會對負載能力產生負面影響。

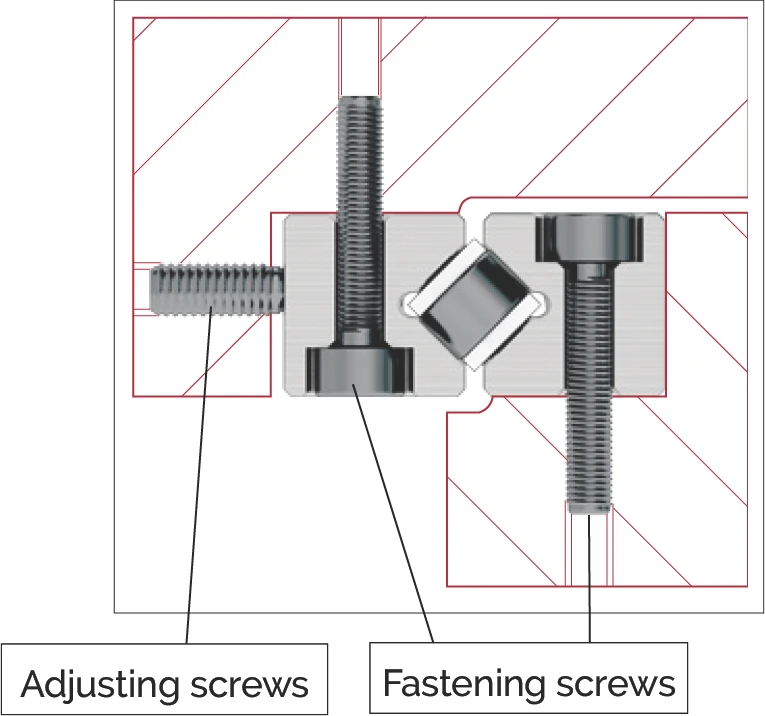

通常使用調整螺絲將導軌設置為零間隙。只有當推進僅發生在帶有滾動元件的滑塊所在位置時，才能實現零間隙、均勻的序列（另見第 13.9 章）。

每個固定螺絲必須至少提供一個調整螺絲，其螺紋尺寸應與固定螺絲匹配。對於超程滑塊，應優先推進較短的導軌。

每次計算所需資訊：

螺紋和係數 a

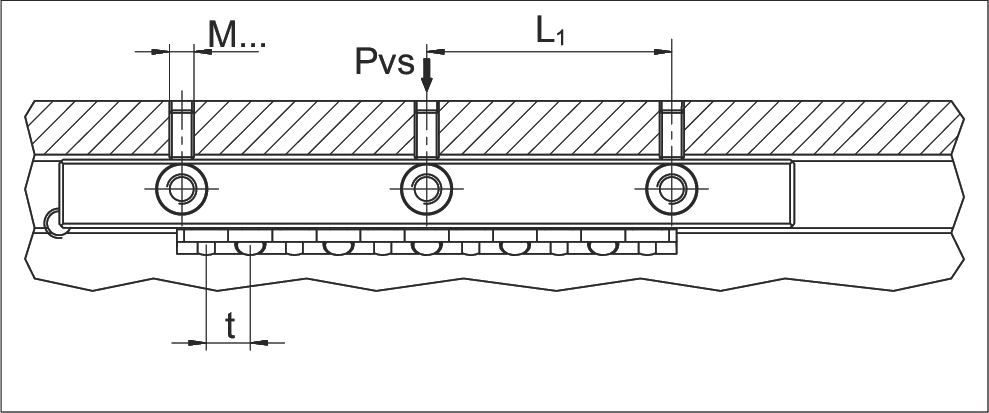

Pvs = L₁ / t · C · p / 100 · f

Pvs = 25 / 5 · 130 · 10 / 100 · 1 = 65 N

Mds = Pvs · a

Mds = 65 · 0.0469 = 3.05 Ncm

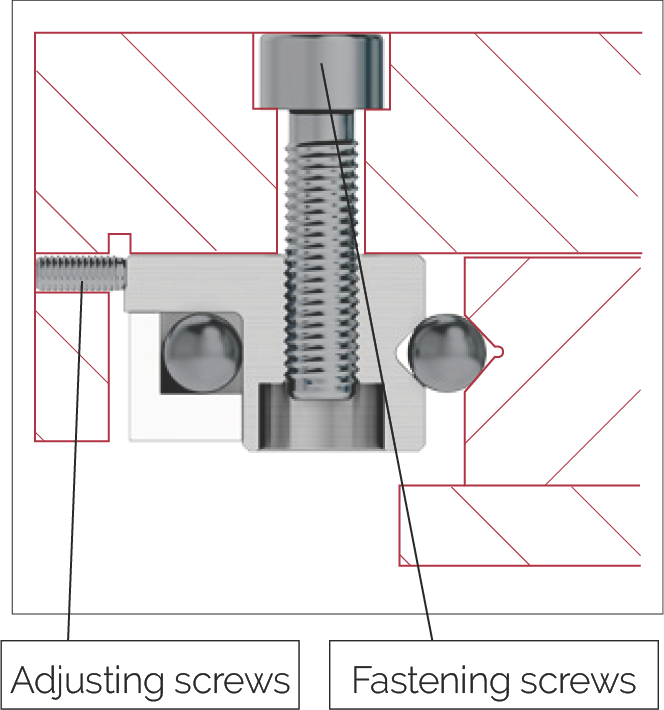

循環單元通常使用調整螺絲設置為零間隙。每個固定螺絲必須至少提供一個調整螺絲，其螺紋尺寸應與固定螺絲匹配。

每次計算所需資訊：

螺紋和係數 a

Pvs = C / N · p / 100 · f

Pvs = 715 / 2 · 10 / 100 · 2 = 71.5 N

Mds = Pvs · a

Mds = 71.5 · 0.0469 = 3.35 Ncm

注意：其推進必須始終保持在負載長度 Kt 內！

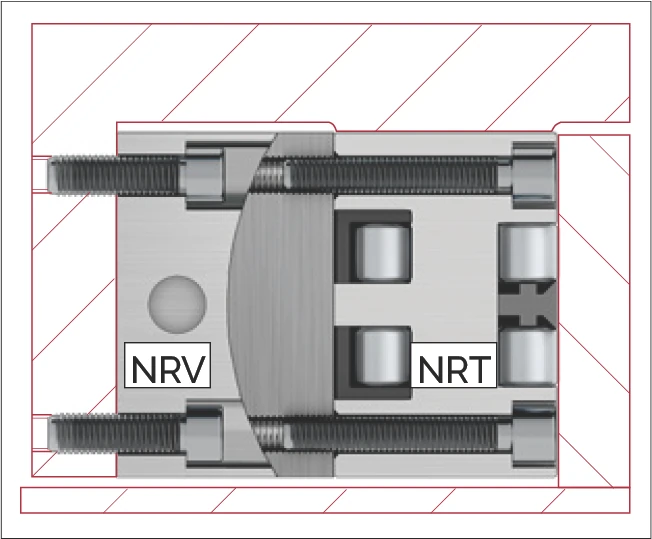

使用預壓楔塊 NRV 進行預壓時，適用以下進給值：

預壓楔塊 NRV 的進給值

型號	尺寸	最大調整範圍（高度，mm）	預壓螺絲每轉的高度差 A
NRV	19077	0.35	0.0350
	26111	0.40	0.0625
	26132	0.40	0.0625
	38144	0.40	0.0750

注意：成功設置預壓後，應交替擰緊兩個鎖緊螺母，並使用扳手施加相同的扭力！

重要：如果預壓時不使用預壓楔塊 NRV，必須確保推進始終保持在負載長度 Kt 內。

使用中間板設置

使用楔形調整器設置

使用調整螺絲設置
