配合精度的重要性
配合精度和所有連接部件的幾何正確設計對軸承功能至關重要。周邊結構的誤差會顯著增加摩擦力矩。
每個軸承隨附的檢驗報告中提供了實際軸承外徑尺寸。

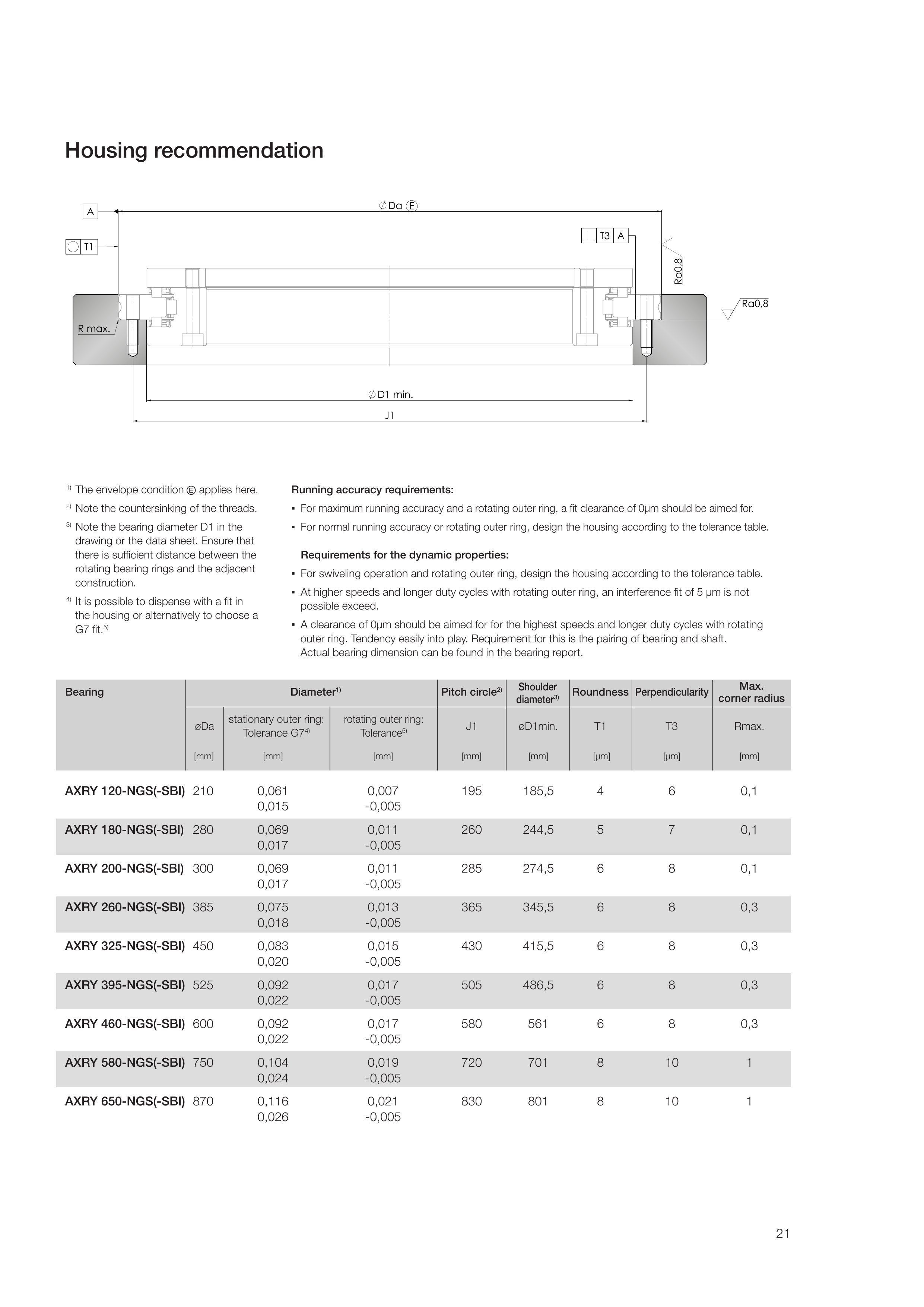

座孔尺寸示意圖
設計注意事項
- 包絡條件適用 - 尺寸公差包含形狀公差要求（Envelope requirement E applies）
- 螺紋沉孔 - 螺紋孔需要沉孔處理
- 軸承直徑 D1 - 請注意數據表圖紙中的軸承直徑 D1，確保旋轉軸承環與周邊結構之間有足夠距離
- 表面粗糙度 - Ra 0.8 μm（配合面）
外環靜止 (NGS 系列)
當外環靜止時，可以選擇不使用定心配合，或選擇 G7 間隙配合。具體公差請參照下方公差表中「外環靜止公差 G7」欄位。
外環旋轉 (NGS-SBI 系列)
運轉精度要求
為達到最高運轉精度，外環旋轉時配合間隙應趨近於零（0 μm），以防止徑向跳動增加。
一般運轉精度或外環旋轉時，按照下方公差表設計座孔。
動態特性要求
- 擺動操作和外環旋轉時，應按照公差表設計座孔。
- 在較高轉速和長工作週期下，外環旋轉時干涉配合不得超過 5 μm。
- 最高轉速和長工作週期下，應以 0 μm 間隙為目標；此情況需要對軸承和軸進行配對選配。
- 實際軸承尺寸可在軸承報告中取得。
座孔配合公差表
符號說明
- Da：座孔（公稱）直徑，即軸承外徑 [mm]
- 外環靜止公差 G7：G7 配合帶之上偏差 / 下偏差 [mm]（上下均為正值 = 間隙配合）
- 外環旋轉公差：座孔上偏差（正值 = 允許間隙）/ 下偏差（負值 = 允許干涉）[mm]
- J1：座孔肩徑 [mm]
- D1min：與旋轉環相鄰結構之最小安全距離直徑 [mm]
- T1：圓度公差 [μm]
- T3：直角度公差（Rechtwinkligkeit）[μm]
- Rmax：最大倒角半徑 [mm]
| 型號 | Da [mm] | 外環靜止公差 G7 [mm] | 外環旋轉公差 [mm] | J1 [mm] | D1min [mm] | T1 [μm] | T3 [μm] | Rmax [mm] | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 上偏差 | 下偏差 | 上偏差 | 下偏差 | |||||||
| AXRY 120-NGS (-SBI) | 210 | +0.061 | +0.015 | +0.007 | -0.005 | 195 | 185.5 | 4 | 6 | 0.1 |
| AXRY 180-NGS (-SBI) | 280 | +0.069 | +0.017 | +0.011 | -0.005 | 260 | 244.5 | 5 | 7 | 0.1 |
| AXRY 200-NGS (-SBI) | 300 | +0.069 | +0.017 | +0.011 | -0.005 | 285 | 274.5 | 6 | 8 | 0.1 |
| AXRY 260-NGS (-SBI) | 385 | +0.075 | +0.018 | +0.013 | -0.005 | 365 | 345.5 | 6 | 8 | 0.3 |
| AXRY 325-NGS (-SBI) | 450 | +0.083 | +0.020 | +0.015 | -0.005 | 430 | 415.5 | 6 | 8 | 0.3 |
| AXRY 395-NGS (-SBI) | 525 | +0.092 | +0.022 | +0.017 | -0.005 | 505 | 486.5 | 6 | 8 | 0.3 |
| AXRY 460-NGS (-SBI) | 600 | +0.092 | +0.022 | +0.017 | -0.005 | 580 | 561 | 6 | 8 | 0.3 |
| AXRY 580-NGS (-SBI) | 750 | +0.104 | +0.024 | +0.019 | -0.005 | 720 | 701 | 8 | 10 | 1 |
| AXRY 650-NGS (-SBI) | 870 | +0.116 | +0.026 | +0.021 | -0.005 | 830 | 801 | 8 | 10 | 1 |
