6.3 系統特性

6.3.1 產品選擇

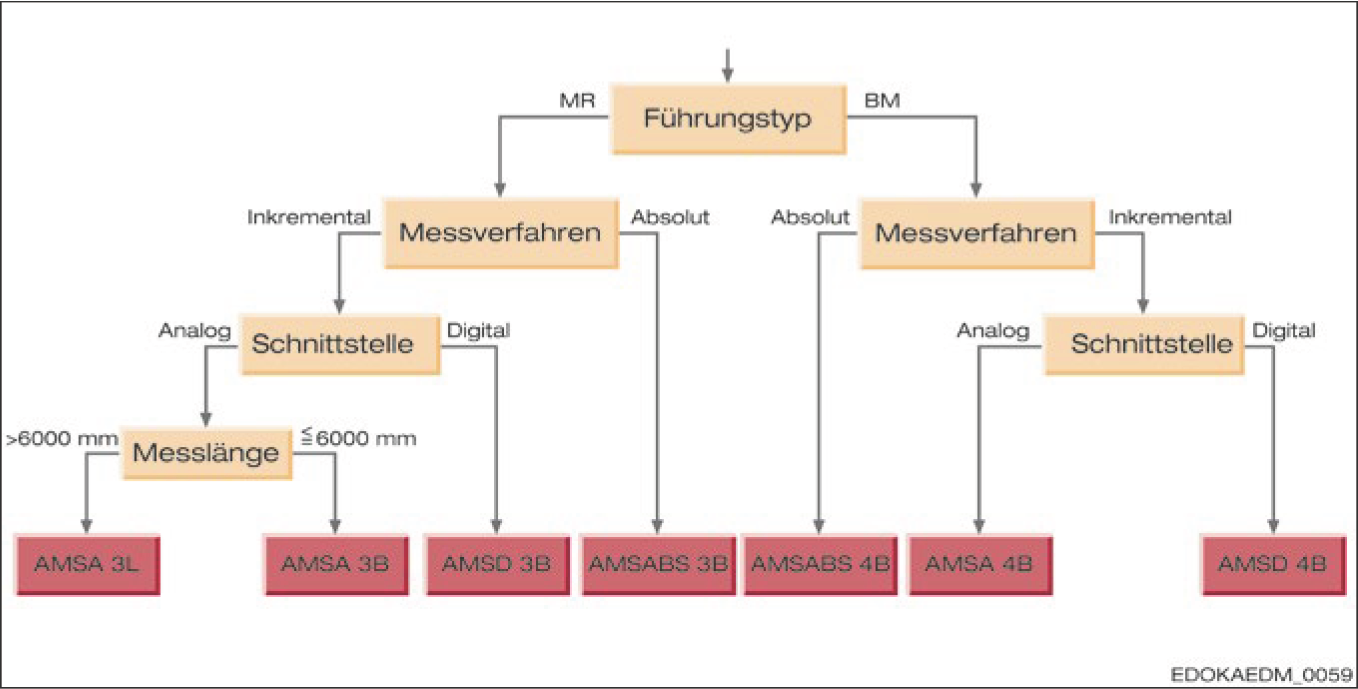

以下因素影響距離量測系統的選擇：

• 導軌類型：滾柱 - 滾珠
• 選擇工具可在第 4.2 節 - 滾珠 - 滾柱比較中找到
• 絕對式 - 增量式量測程序
• 介面，可用性見第 6.2 節 - 產品概述
• 介面 類比 - 數位
• 詳細信息可在第 3.2 節 - 原理中找到
• 量測系統的精度
• 特定詳細信息見第 3.2 節 - 原理和 6.2 節 - 產品概述
• 歸零程序
• 不同的歸零程序在第 3.2 節 - 原理中說明，可用性在第 6.2 節 - 產品概述中列出
• 速度
• 取決於使用的導軌系統；見第 6.2 節 - 產品概述
• 量測長度
• 環境條件
• 控制器

量測長度

線性距離量測系統的量測長度是可以獲得距離信息的最大行程。在特定尺長的系統中，它取決於量測尺的長度。

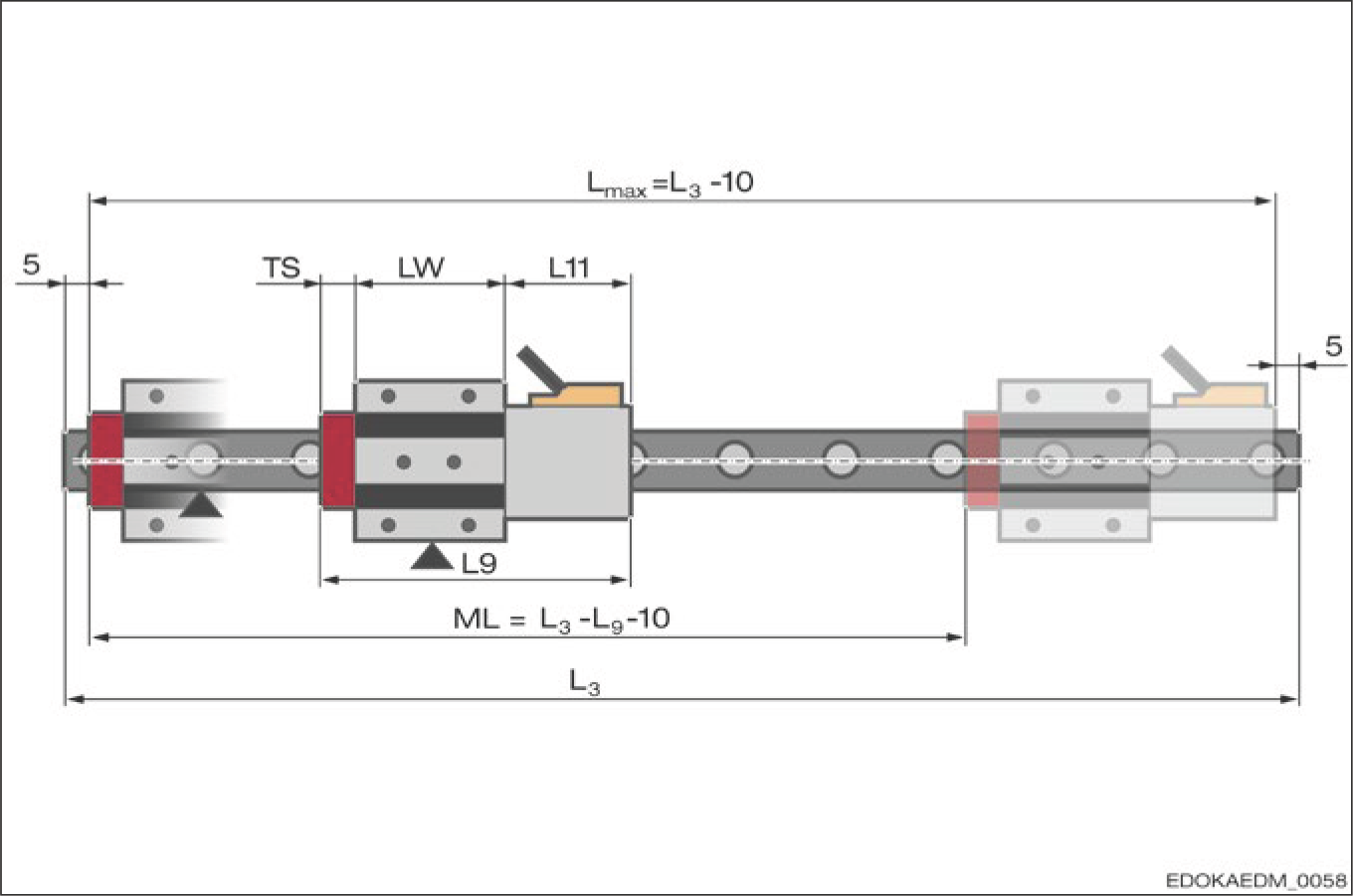

MONORAIL AMS 的量測長度 ML 是根據導軌長度 L3 和包括讀頭外殼在內的滑塊長度 L9 計算得出的，如下圖所示

ML = L3 - L9 - 10 (mm)。

最大可用長度 (Lmax = L3 - 10) 和量測長度 (ML = L3 - L9 - 10)：

• Lmax 系統的最大可用長度
• 帶外殼的滑塊總長度
• ML 量測長度
• 外殼長度
• 導軌長度
• TS 前板厚度
• LW 內部滑塊體長度

對於更大的量測長度，SCHNEEBERGER 開發了“AMS long”。有關此產品的詳細信息，請參閱第 6.2 節 - 產品概述和第 6.7 節 - 多段量測導軌。

在帶有距離編碼參考標記的量測尺的情況下，基期決定了最大可編碼長度，這反過來又限制了量測系統的量測長度。對於這些系統，通常為短軸選擇較小的基期，以減少參考行程所需的最大移動距離。基期越小，可編碼長度越小。SCHNEEBERGER 為其帶有距離編碼參考標記的 AMS 產品提供不同的基期。

下表列出了取決於 SCHNEEBERGER 標準基期 GP 的最大可編碼長度 Lmax。

備註：* 由於最大導軌長度限制為 6000mm

環境條件

使用冷卻劑時，需要檢查與潤滑劑的相容性，並相應縮短隨後的潤滑間隔。對於長時間停機或短行程，應提供覆蓋整個行程的額外行程，即所謂的潤滑和清潔行程。它們應防止冷卻劑的黏附和堵塞。黏附的污垢會影響量測系統的功能並損壞感測器。

如果在操作過程中出現切屑或類似物，應以護蓋的形式為量測系統提供足夠的保護。

控制器

SCHNEEBERGER 距離量測系統可與大多數工業 CNC 控制器一起使用，例如西門子 SINUMERIC CNC 控制器和 FANUC CNC 控制器。

有關可使用的控制器及其特定設置的更多詳細信息，可從控制器製造商處獲取，或通過各 SCHNEEBERGER 代理商獲取。
