AMSABS 3L Size 35 技術規格
Absolute Measuring System for Long Axis - Size 35
導軌型式 AMSABS 3L S 35
| AMSABS 3L S 35-N |
|---|
| 標準型（上方鎖固） |
AMSABS 3L 特點：專為長軸量測設計，可接合多段導軌達到超過 6m 的量測長度。導軌接合處採用特殊設計，讀取頭可順暢通過接合點。

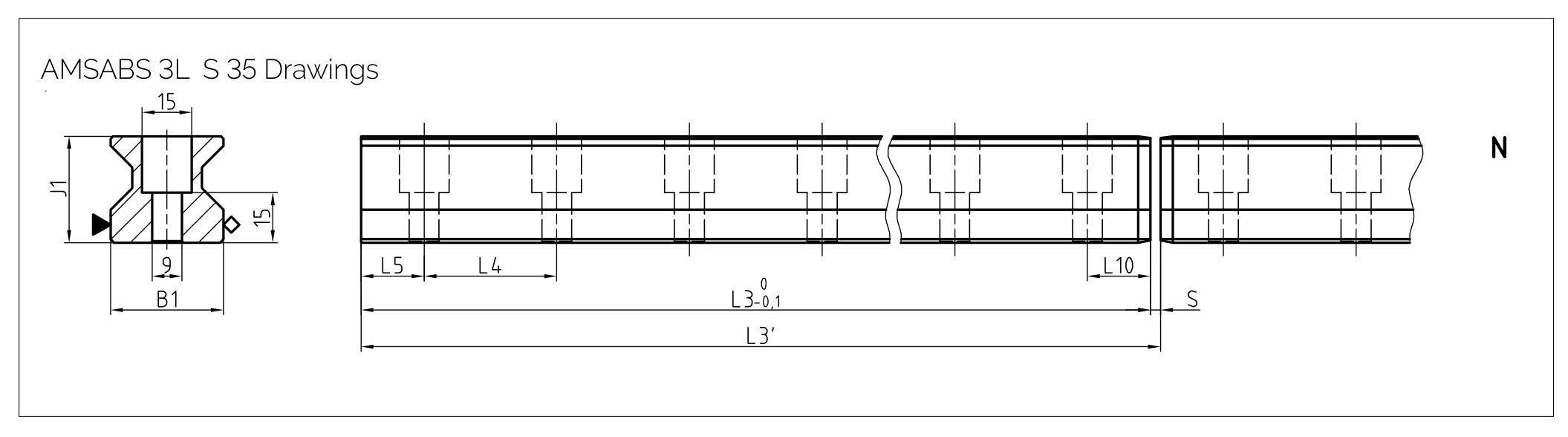

導軌規格 AMSABS 3L S 35
| 參數 | AMSABS 3L S 35-N |
|---|---|
| 軌道寬度 B1 (mm) | 34 |
| 軌道高度 J1 (mm) | 31.95 |
| 單段導軌長度 L3 (mm) | 2999.5 |
| 系統長度 L3' (mm) | 3000 |
| 接合間隙 S (mm) | 0.5 |
| 固定孔間距 L4 (mm) | 40 |
| 首/末孔位置 L5/L10 (mm) | 19.75 |
| 單位重量 (kg/m) | 6.5 |
滑塊型式 AMSABS 3L W 35
| W 35-A | W 35-B | W 35-C | W 35-D |
|---|---|---|---|
| 標準型 高負載 | 標準加長型 高負載 | 高扁型 高負載 | 高扁加長型 高負載 |
| W 35-E | W 35-F | W 35-G |
|---|---|---|
| 高扁側向鎖固 高負載 | 扁型 中等負載 | 扁加長型 中等負載 |

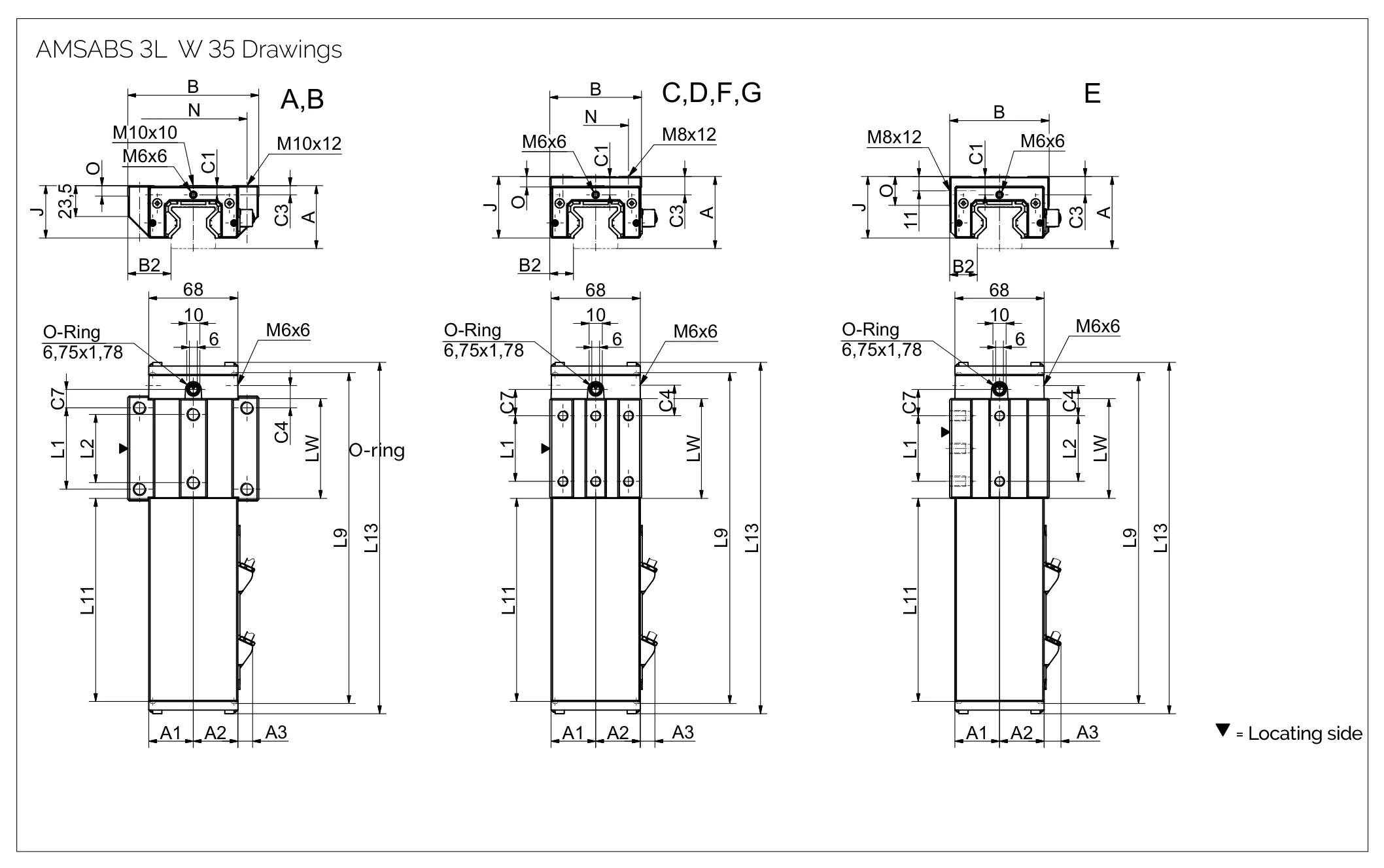

滑塊規格 AMSABS 3L W 35
| 參數 | W 35-A | W 35-B | W 35-C | W 35-D | W 35-E | W 35-F | W 35-G |
|---|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 48 | 48 | 55 | 55 | 55 | 48 | 48 |
| 滑塊寬度 B (mm) | 100 | 100 | 70 | 70 | 76 | 70 | 70 |
| 滑塊高度 J (mm) | 40 | 40 | 47 | 47 | 47 | 40 | 40 |
| 滑塊長度含外殼 L9 (mm) | 252.5 | 279.5 | 252.5 | 279.5 | 252.5 | 252.5 | 279.5 |
| 量測滑塊總長 L13 (mm) | 269 | 296 | 269 | 296 | 269 | 269 | 296 |
| 滑塊重量 (kg) | 2.3 | 3.0 | 2.3 | 2.8 | 2.6 | 2.0 | 2.8 |

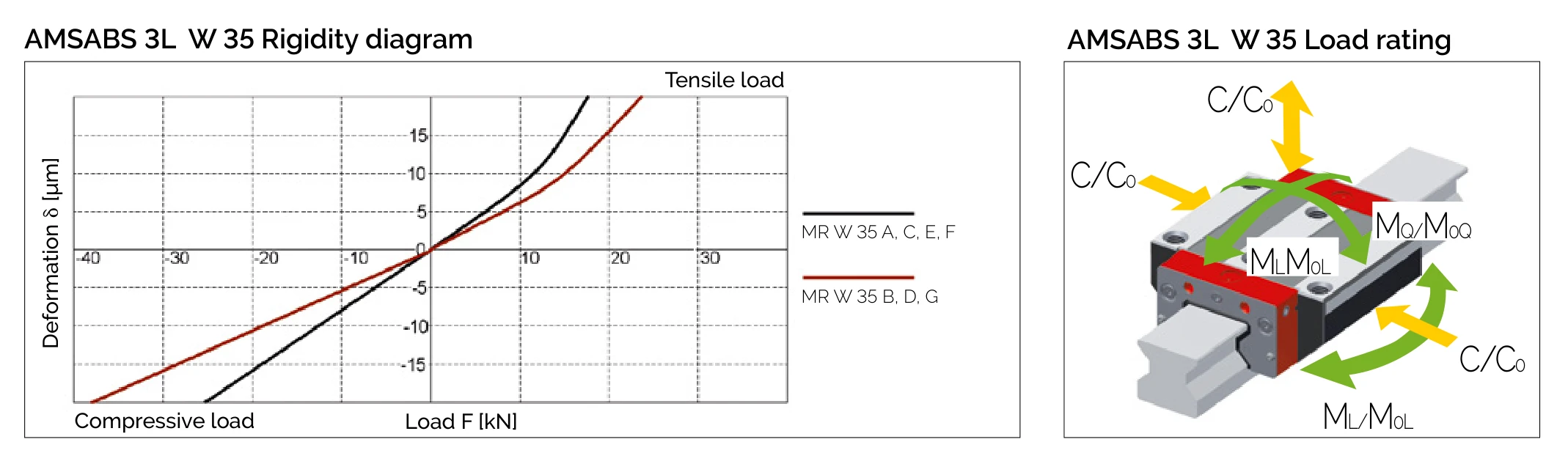

負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜力矩 (Nm) | M₀L 靜力矩 (Nm) |
|---|---|---|---|---|
| A / C / E / F | 93,400 | 52,000 | 2,008 | 1,189 |
| B / D / G | 128,500 | 71,500 | 2,762 | 2,214 |
可用選項
精度等級
| 精度等級 | 說明 |
|---|---|
| G0 | 超高精度 |
| G1 | 高精度 |
| G2 | 精密級 |
| G3 | 標準級 |
預壓等級
| 預壓等級 | 預壓力 (% of C₀) |
|---|---|
| V1 | 3% |
| V2 | 8% |
| V3 | 13% |
讀取頭介面
| 介面代碼 | 類型 | 說明 |
|---|---|---|
| TMH | Mitsubishi | Mitsubishi 高解析度介面 |
| TRH | TTL | TTL RS-422 介面 |
| TSH | SSI | 串列同步介面 |
訂購代碼範例
導軌訂購代碼
AMSABS 3L S 35-N-G1-KC-R11-3000-CN-P0
- AMSABS 3L S 35 = AMSABS 3L 導軌 Size 35
- N = 標準型
- G1 = 高精度
- KC = 標準直度
- R11 = 基準側 1
- 3000 = 導軌長度 3000mm
滑塊訂購代碼
AMSABS 3L W 35-B-P1-G1-V3-R2-CN-S12-LN-TSH-TS3
- AMSABS 3L W 35 = AMSABS 3L 滑塊 Size 35
- B = 標準加長型滑塊
- P1 = 讀取頭位置 1
- G1 = 高精度
- V3 = 高預壓
- TSH = SSI 介面
