AMSABS 3L Size 65 技術規格
Absolute Measuring System for Long Axis - Size 65
導軌型式 AMSABS 3L S 65
| AMSABS 3L S 65-N |
|---|
| 標準型（上方鎖固） |
AMSABS 3L 特點：專為長軸量測設計，可接合多段導軌達到超過 6m 的量測長度。Size 65 為 AMSABS 3L 系列中最大尺寸，提供最高負載能力。

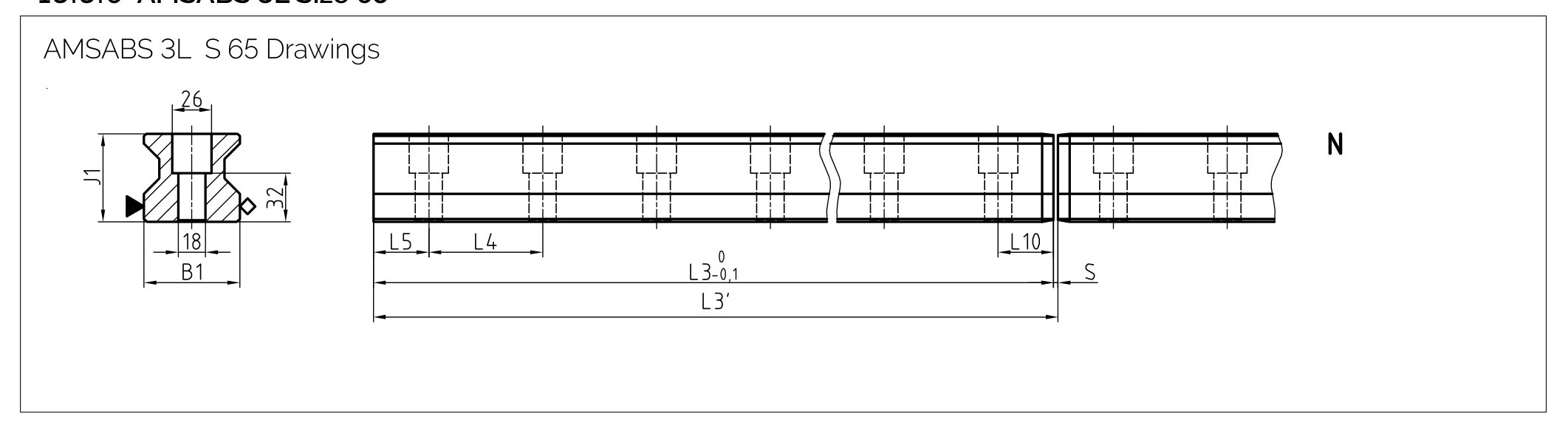

導軌規格 AMSABS 3L S 65
| 參數 | AMSABS 3L S 65-N |
|---|---|
| 軌道寬度 B1 (mm) | 63 |
| 軌道高度 J1 (mm) | 57.95 |
| 單段導軌長度 L3 (mm) | 2999.5 |
| 系統長度 L3' (mm) | 3000 |
| 接合間隙 S (mm) | 0.5 |
| 固定孔間距 L4 (mm) | 75 |
| 首/末孔位置 L5/L10 (mm) | 37.25 |
| 單位重量 (kg/m) | 22.8 |
滑塊型式 AMSABS 3L W 65
| W 65-A | W 65-B | W 65-C | W 65-D |
|---|---|---|---|
| 標準型 高負載 | 標準加長型 高負載 | 高扁型 高負載 | 高扁加長型 高負載 |
注意：Size 65 僅提供 A、B、C、D 四種滑塊型式，不提供 E、F、G 型滑塊。

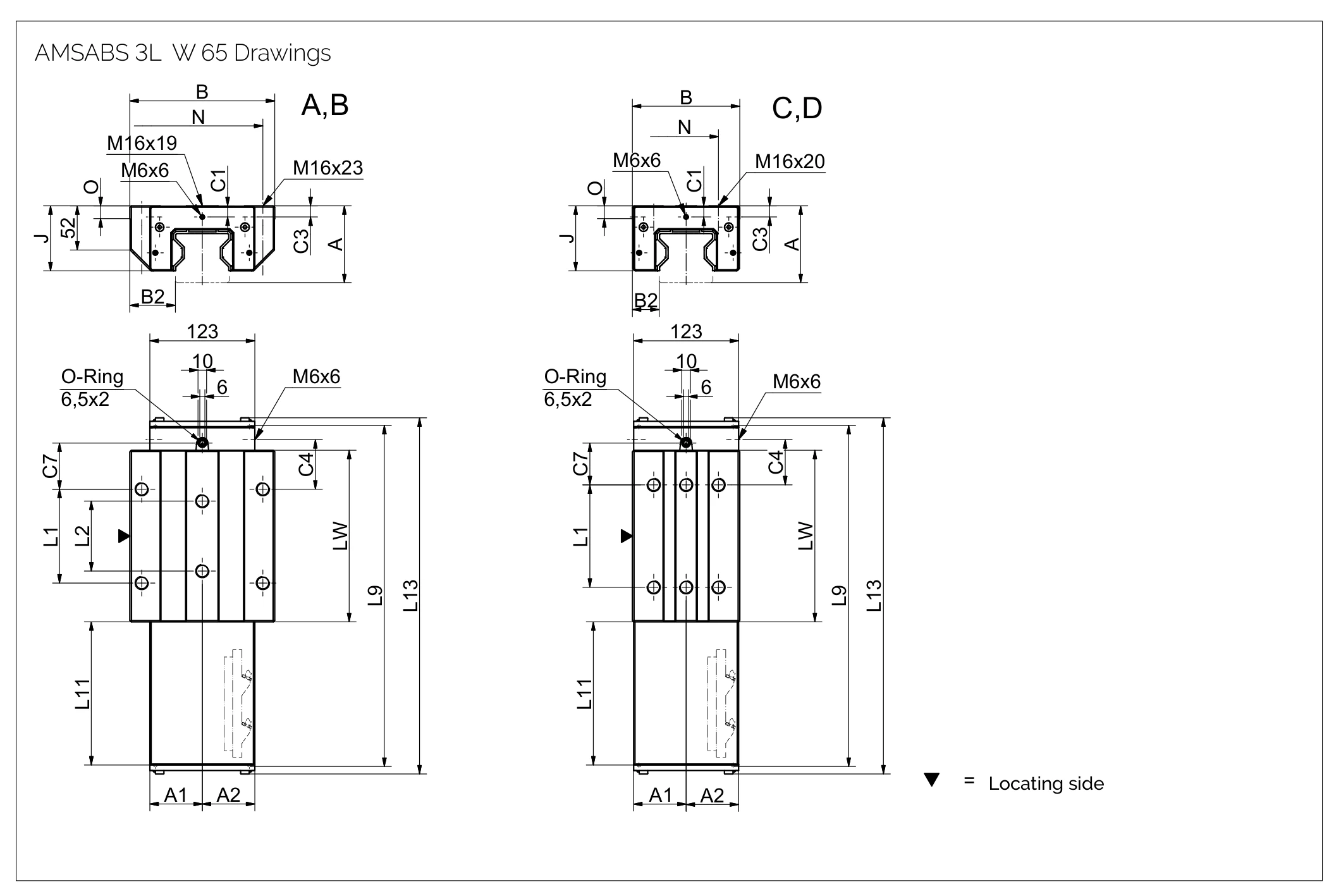

滑塊規格 AMSABS 3L W 65
| 參數 | W 65-A | W 65-B | W 65-C | W 65-D |
|---|---|---|---|---|
| 系統高度 A (mm) | 90 | 90 | 90 | 90 |
| 滑塊寬度 B (mm) | 170 | 170 | 126 | 126 |
| 滑塊高度 J (mm) | 76 | 76 | 76 | 76 |
| 滑塊長度含外殼 L9 (mm) | 347.3 | 400 | 347.3 | 400 |
| 量測滑塊總長 L13 (mm) | 365.9 | 418.4 | 365.9 | 418.4 |
| 滑塊重量 (kg) | 12.3 | 15.6 | 10.0 | 12.5 |

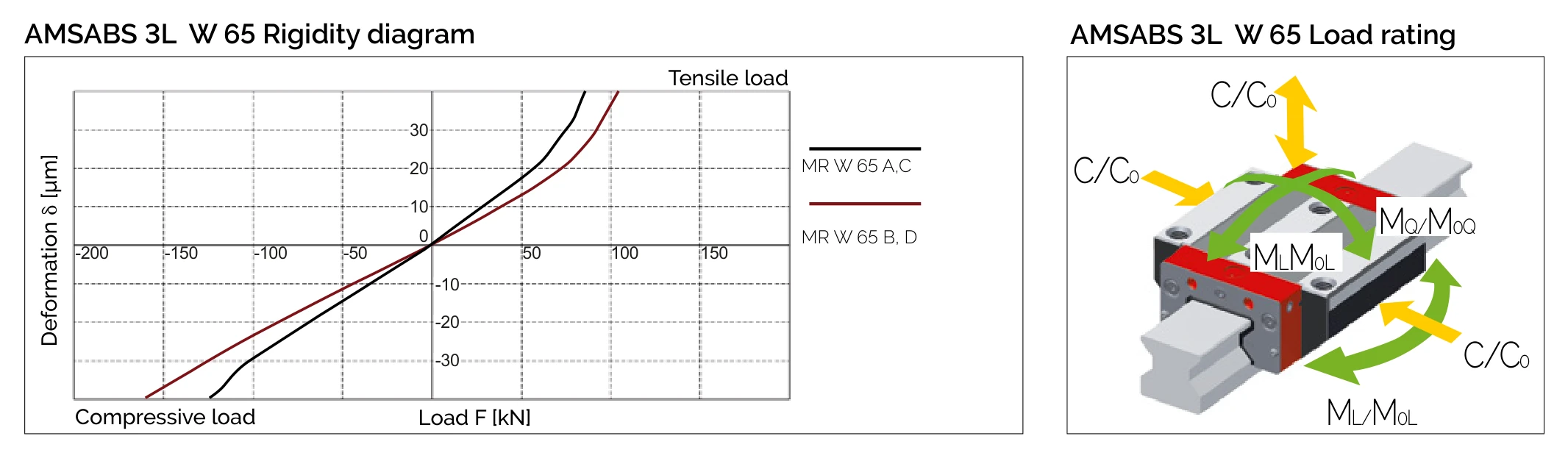

負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜力矩 (Nm) | M₀L 靜力矩 (Nm) |
|---|---|---|---|---|
| A / C | 419,000 | 232,000 | 16,446 | 10,754 |
| B / D | 530,000 | 295,000 | 20,912 | 17,930 |
負載額定值說明
- C₀ = 靜態負載額定值 (Static load capacity)
- C₁₀₀ = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M₀Q = 橫向力矩 (Cross moment)
- M₀L = 縱向力矩 (Longitudinal moment)
可用選項
精度等級
| 精度等級 | 說明 |
|---|---|
| G0 | 超高精度 |
| G1 | 高精度 |
| G2 | 精密級 |
| G3 | 標準級 |
預壓等級
| 預壓等級 | 預壓力 (% of C₀) |
|---|---|
| V1 | 3% |
| V2 | 8% |
| V3 | 13% |
讀取頭介面
| 介面代碼 | 類型 | 說明 |
|---|---|---|
| TMH | Mitsubishi | Mitsubishi 高解析度介面 |
| TRH | TTL | TTL RS-422 介面 |
| TSH | SSI | 串列同步介面 |
讀取頭位置
| 位置代碼 | 說明 |
|---|---|
| P1 | 位置 1 |
| P3 | 位置 3 |
訂購代碼範例
導軌訂購代碼
AMSABS 3L S 65-N-G1-KC-R11-3000-CN-P0
- AMSABS 3L S 65 = AMSABS 3L 導軌 Size 65
- N = 標準型
- G1 = 高精度
- KC = 標準直度
- R11 = 基準側 1
- 3000 = 導軌長度 3000mm
滑塊訂購代碼
AMSABS 3L W 65-B-P1-G1-V2-R1-CN-S11-LV-TSH-TS1
- AMSABS 3L W 65 = AMSABS 3L 滑塊 Size 65
- B = 標準加長型滑塊
- P1 = 讀取頭位置 1
- G1 = 高精度
- V2 = 中預壓
- TSH = SSI 介面
