7.2.4 運行精度
就公差而言，滑塊在導軌上的運行可以呈現線性或波浪形狀。最大允許偏差受導軌精度等級限制。如下圖所示，公差由導軌長度和精度等級 G1 或 G3 決定。

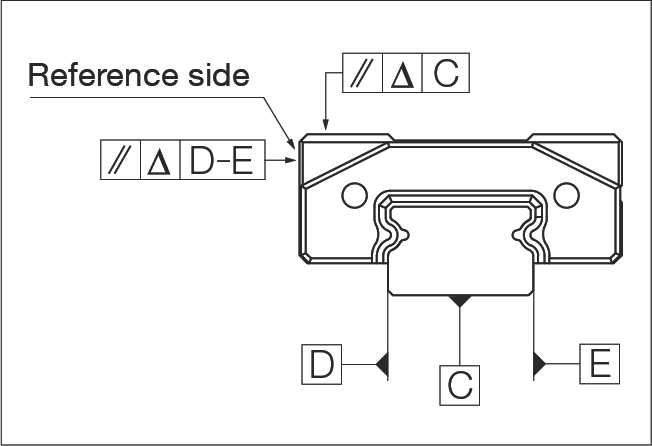

C、D、E 運行精度量測位置

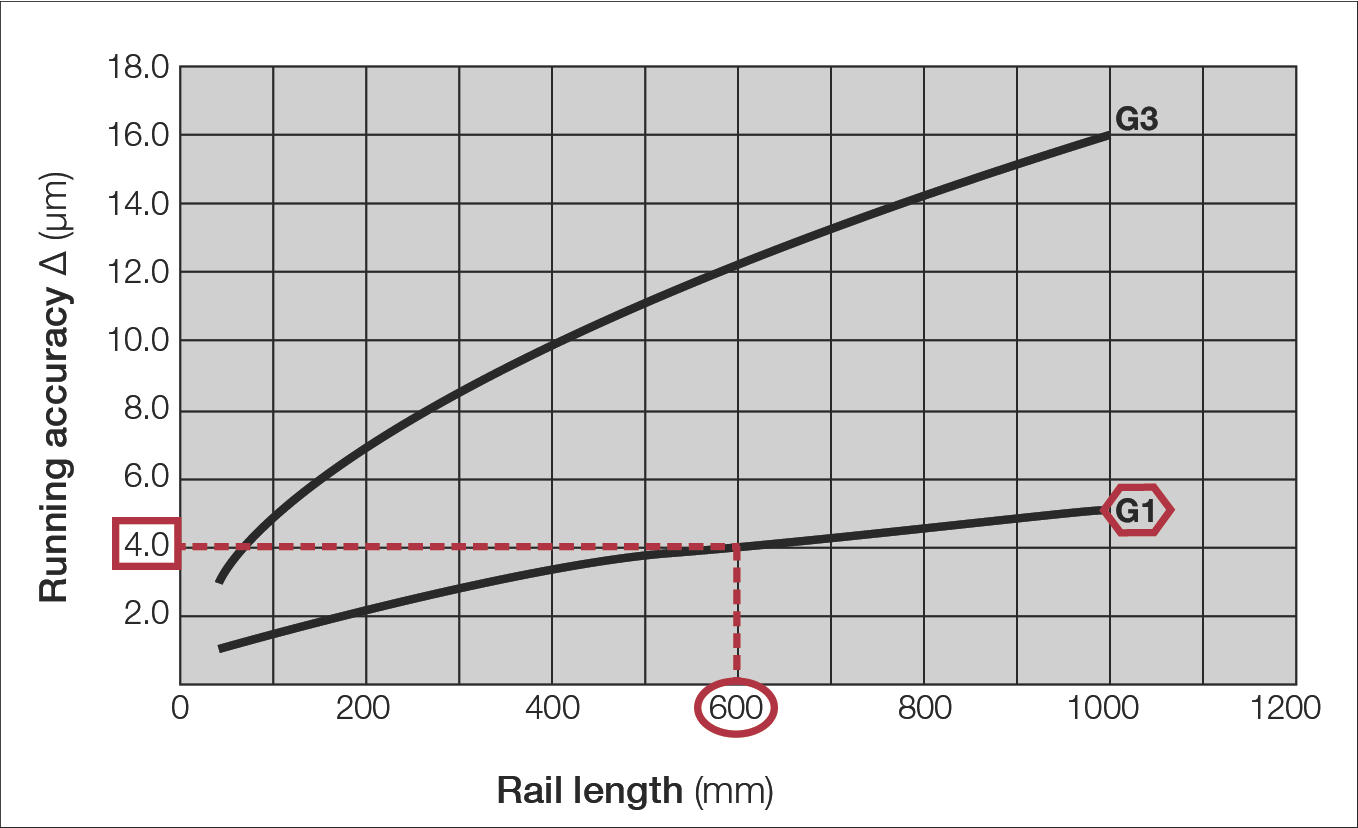

導軌長度與運行精度關係圖（G1 和 G3）
範例說明
根據上圖：導軌長度為 600 mm，精度等級為 G1，則最大允許偏差為 4.0 µm
平行度偏差來自於導軌的製造公差。上圖顯示了根據導軌長度，運行中的最大平行度偏差 Δ (µm)。有效的前提是各導軌的理想安裝。
