7.2.9 導軌長度與螺孔間距
| 尺寸 | L4 | L5 和 L10 | 導軌長度 L3 … | … 最大 |
|---|---|---|---|---|
| 7 | 15 | 5 | 40, 55, 70, 85 … | …1005 |
| 9 | 20 | 7.5 | 55, 75, 95, 115 … | …1000 |
| 12 | 25 | 10 | 70, 95, 120, 145 … | …1000 |
| 15 | 40 | 15 | 70, 110, 150, 190 … | … 995 |
| 14 | 30 | 10 | 80, 110, 140, 170 … | … 985 |
| 18 | 30 | 10 | 80, 110, 140, 170 … | … 985 |
| 24 | 40 | 15 | 110, 150, 190, 230 … | … 995 |
| 42 | 40 | 15 | 110, 150, 190, 230 … | … 990 |

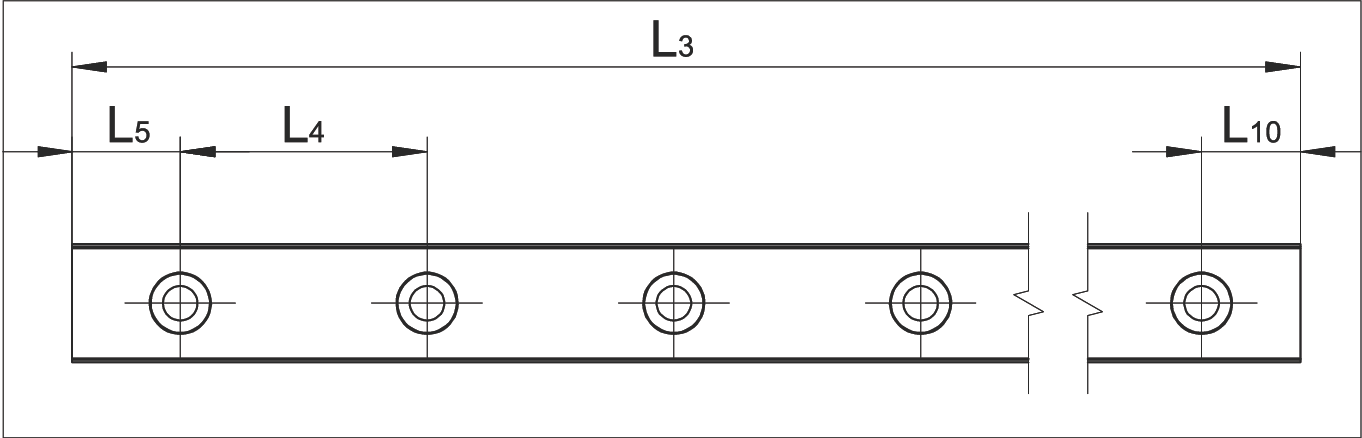

導軌長度與螺孔間距示意圖
L3 = 標準導軌長度（mm）
L4, L5, L10 = 標準螺孔間距（mm）
計算非標準導軌長度
可使用以下公式計算單個導軌長度（最大長度依照上表）：
L3 = (n-1) • L4 + L5 + L10
| L3 | = 導軌長度（mm） |
|---|---|
| L4, L5, L10 | = 各個螺孔間距（mm） |
| L4 | = 標準螺孔間距（mm） |
| n | = 安裝孔數量 |
安裝孔的位置公差與導軌長度公差

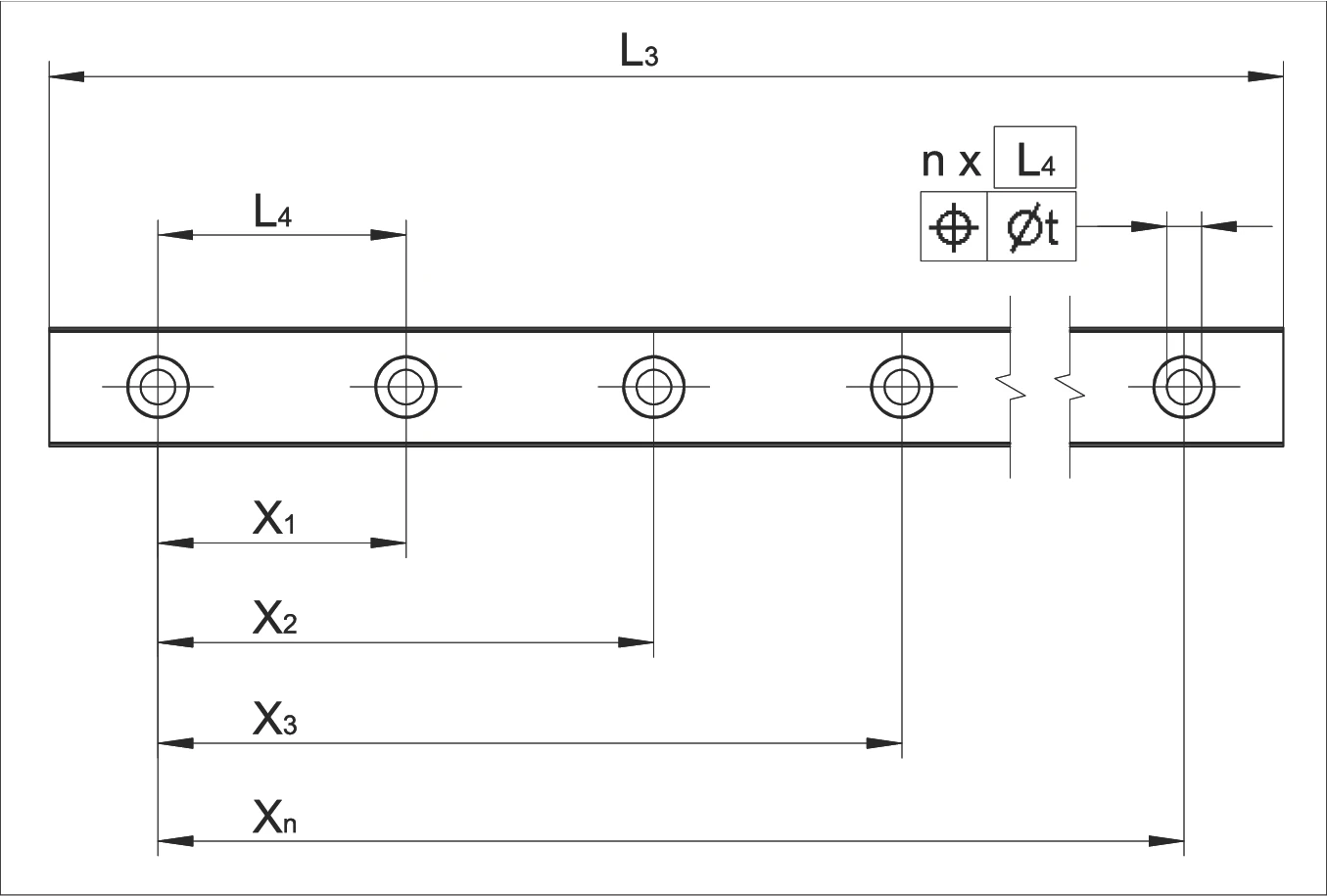

位置公差量測示意圖
L3 = 導軌長度（mm）
L4 = 螺孔間距（mm）
n = 安裝孔數量
t = 位置公差（mm）
| L3 ≤ 300 mm | L3 > 300 mm | |
|---|---|---|
| 安裝孔的位置公差 t | 0.3 | 0.001 • Xn |
| 導軌長度 L3 的公差 | ±0.3 | ±0.001 • L3 |
