通用說明
配合的精度和所有連接部件的幾何正確設計對軸承和工作台的運行精度和動態特性有直接影響。
請遵守通用目錄章節中的結構設計注意事項。
軸承外徑的實際尺寸可在每個軸承隨附的檢驗報告中找到。
重要提示
配合精度直接影響軸承運行精度和動態性能。請確保座孔的幾何精度符合要求。
外環靜止(NGX 系列)
對於 NGX 系列座孔,應按照 G7 公差設計間隙配合,或不進行定心設計。
NGX 座孔配合
外環靜止時,座孔使用 G7 間隙配合或不進行定心。軸承通過螺栓固定,座孔配合主要用於定心而非固定位置。
外環旋轉(NGX-SBI 系列)
對於 NGX-SBI 系列座孔,應按照下表規格設計。
對於特殊要求,間隙配合必須在規定的公差等級內進一步限制:
高精度要求
如果要求最高精度,應以間隙配合 0 為目標。否則,間隙配合可能會疊加到軸承的徑向跳動上。
高動態特性
在較高轉速和較長工作週期下,過盈配合不得超過 0.005 mm。

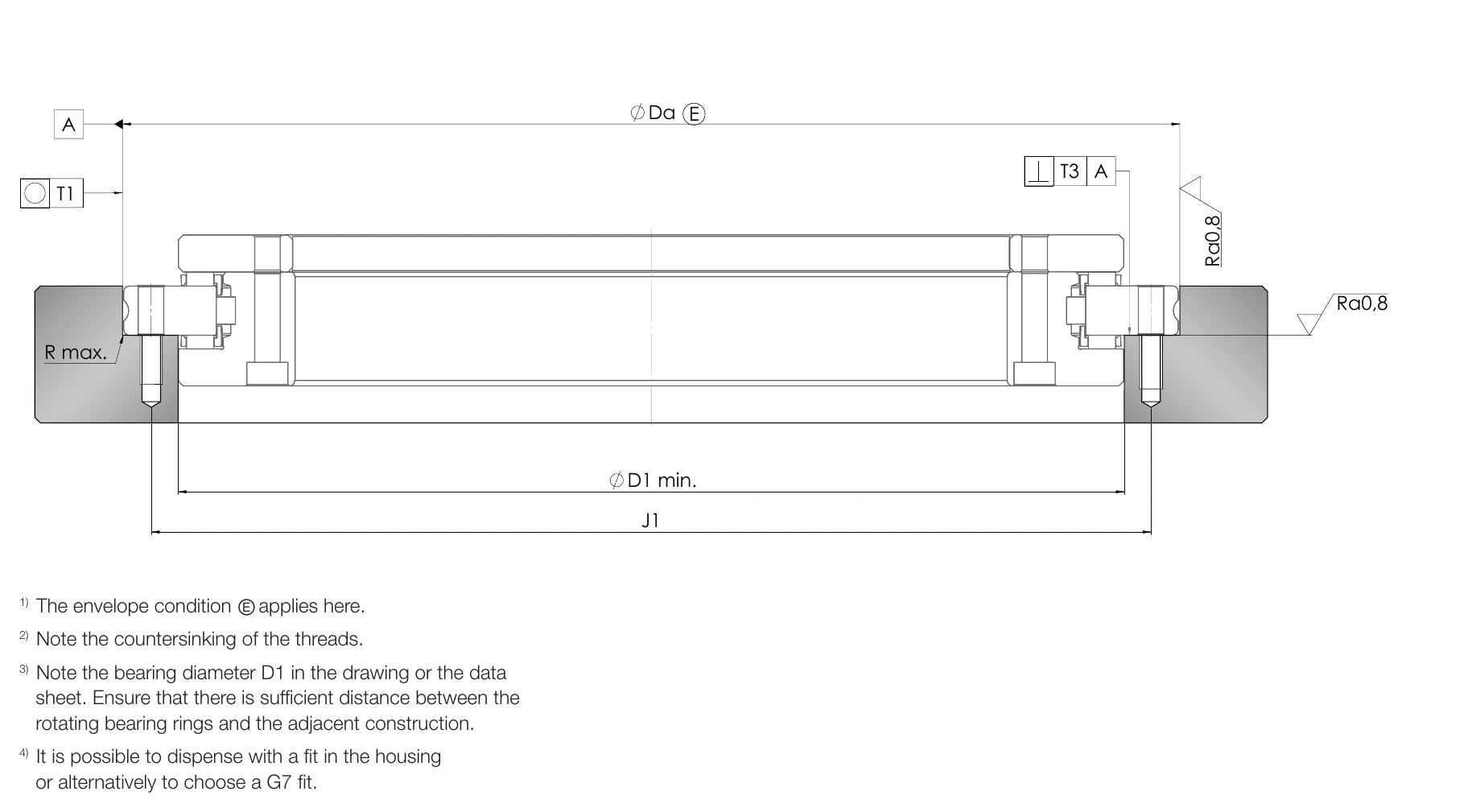

座孔配合建議圖
圖例說明:
1 此處適用包絡條件 ⓔ
2 注意螺紋的沉孔
3 注意鏜孔直徑 D' 及其在數據表中的標示
4 確保旋轉軸承環與相鄰結構之間有足夠距離
5 可以不在座孔中進行配合,或不使用 Ø7 配合
座孔公差規格表
| 軸承型號 | 直徑 D ⌀D0 [mm] | 外環靜止 公差 G7 [mm] | 外環旋轉 公差 J6 [mm] | 節圓直徑 J [mm] | 軸肩直徑 ⌀D1min [mm] | 圓度 T1 [μm] | 垂直度 T3 [μm] | 最大倒角 Rmax [mm] |
|---|---|---|---|---|---|---|---|---|
| AXRY 180-NGX | 280 | +0.069 / +0.017 | +0.025 / -0.007 | 260 | 244.5 | 8 | 9 | 0.1 |
| AXRY 200-NGX | 300 | +0.089 / +0.017 | +0.026 / -0.007 | 285 | 274.5 | 8 | 8 | 0.1 |
| AXRY 260-NGX | 385 | +0.075 / +0.018 | +0.029 / -0.007 | 365 | 345.5 | 9 | 9 | 0.2 |
| AXRY 325-NGX | 450 | +0.082 / +0.020 | +0.029 / -0.007 | 420 | 415.5 | 10 | 10 | 0.2 |
| AXRY 395-NGX | 525 | +0.092 / +0.022 | +0.024 / -0.010 | 505 | 486.5 | 11 | 11 | 0.2 |
| AXRY 460-NGX | 600 | +0.092 / +0.022 | +0.024 / -0.010 | 580 | 561 | 11 | 11 | 0.2 |
| AXRY 580-NGX | 740 | +0.104 / +0.024 | +0.030 / -0.012 | 730 | 701 | 13 | 13 | 1 |
| AXRY 650-NGX | 870 | +0.116 / +0.026 | +0.044 / -0.012 | 850 | 801 | 15 | 15 | 1 |
公差說明:
G7 = 外環靜止時的座孔公差(NGX 系列)
J6 = 外環旋轉時的座孔公差(NGX-SBI 系列)
T1 = 圓度公差
T3 = 垂直度公差(座孔端面相對於座孔軸線)
Rmax = 最大倒角半徑
注意事項
重要提醒
- 軸承外徑的實際尺寸可在每個軸承隨附的檢驗報告中找到
- 配合精度直接影響軸承運行精度和動態特性
- 確保旋轉軸承環與相鄰結構之間有足夠的間隙
- 高溫運行時需考慮熱膨脹對配合的影響
- 如有疑問,請聯繫 myonic 應用工程團隊
技術文件下載
詳細的座孔配合技術資料請參閱:NGX 座孔配合建議 PDF →
