BM WR/SR Size 15 技術規格
耐腐蝕微型精密滾珠導軌

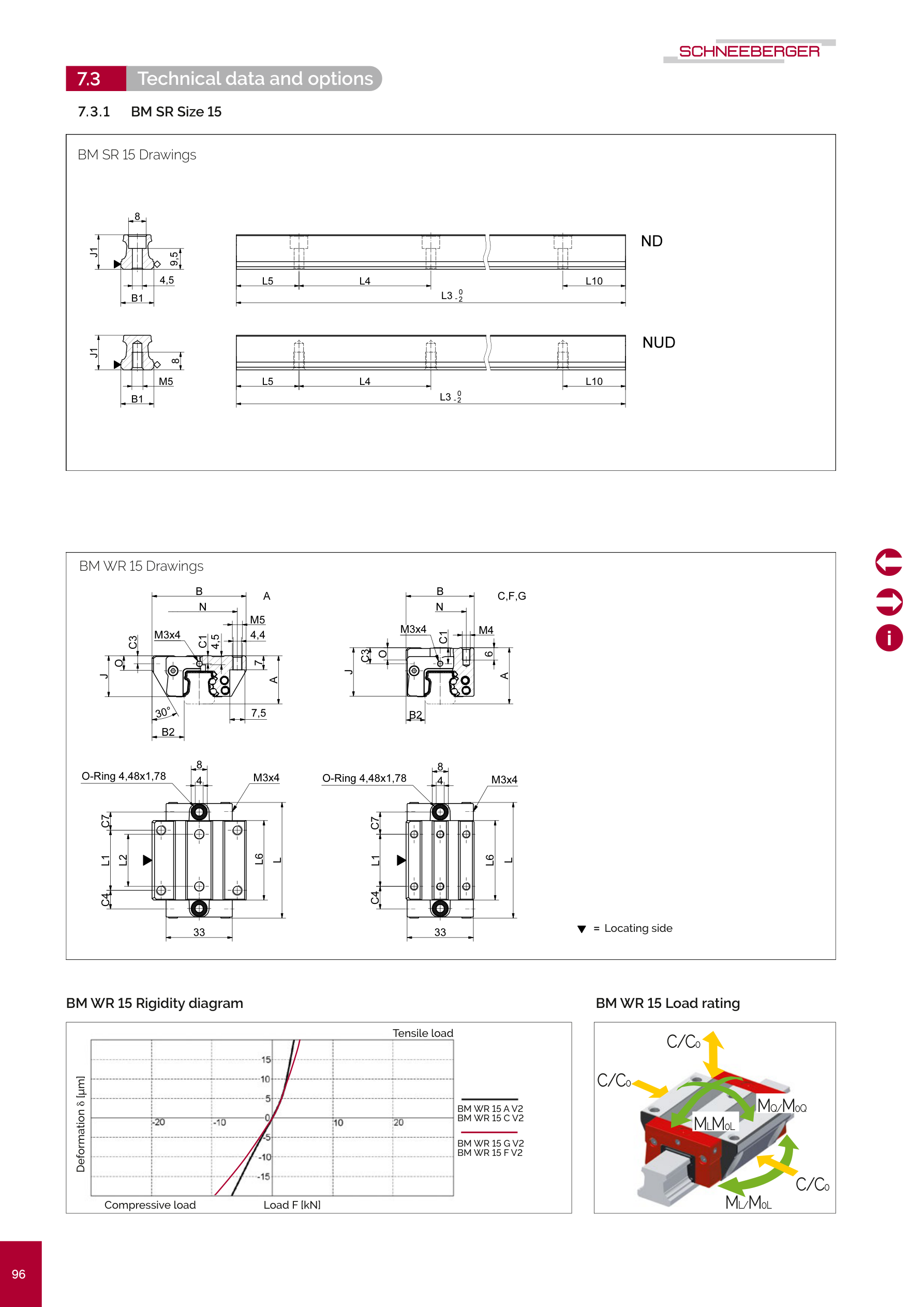

尺寸圖 BM WR/SR 15

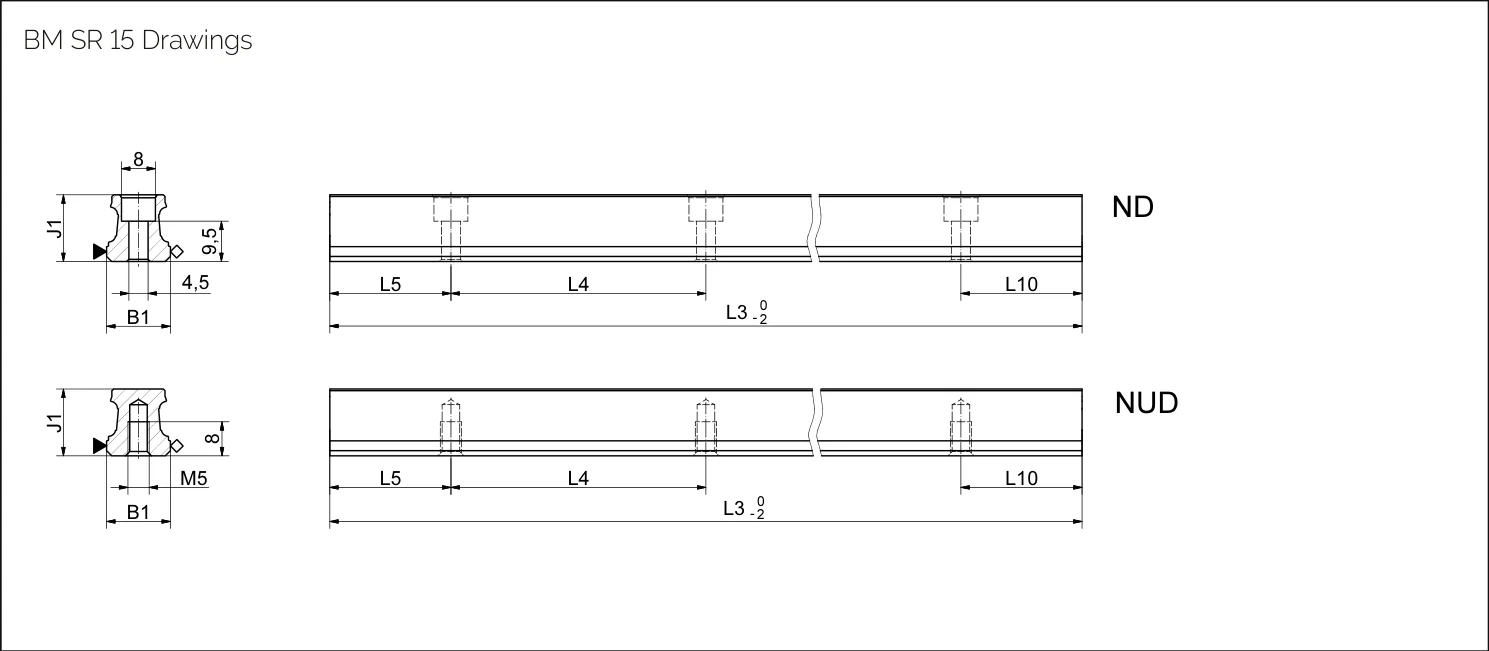

導軌規格
| 參數 | BM SR S 15-ND | BM SR S 15-NUD |
|---|---|---|
| 材質 | 不鏽鋼 | |
| 軌道寬度 B1 (mm) | 15 | 15 |
| 軌道高度 J1 (mm) | 15.7 | 15.7 |
| 最大單件長度 L3 (mm) | 3000 | 3000 |
| 固定孔間距 L4 (mm) | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 28.5 | 28.5 |
| 軌道重量 (kg/m) | 1.4 | 1.5 |
導軌型式說明：
- ND = 標準型，上方鎖固，全硬化處理
- NUD = 底部螺孔型，全硬化處理

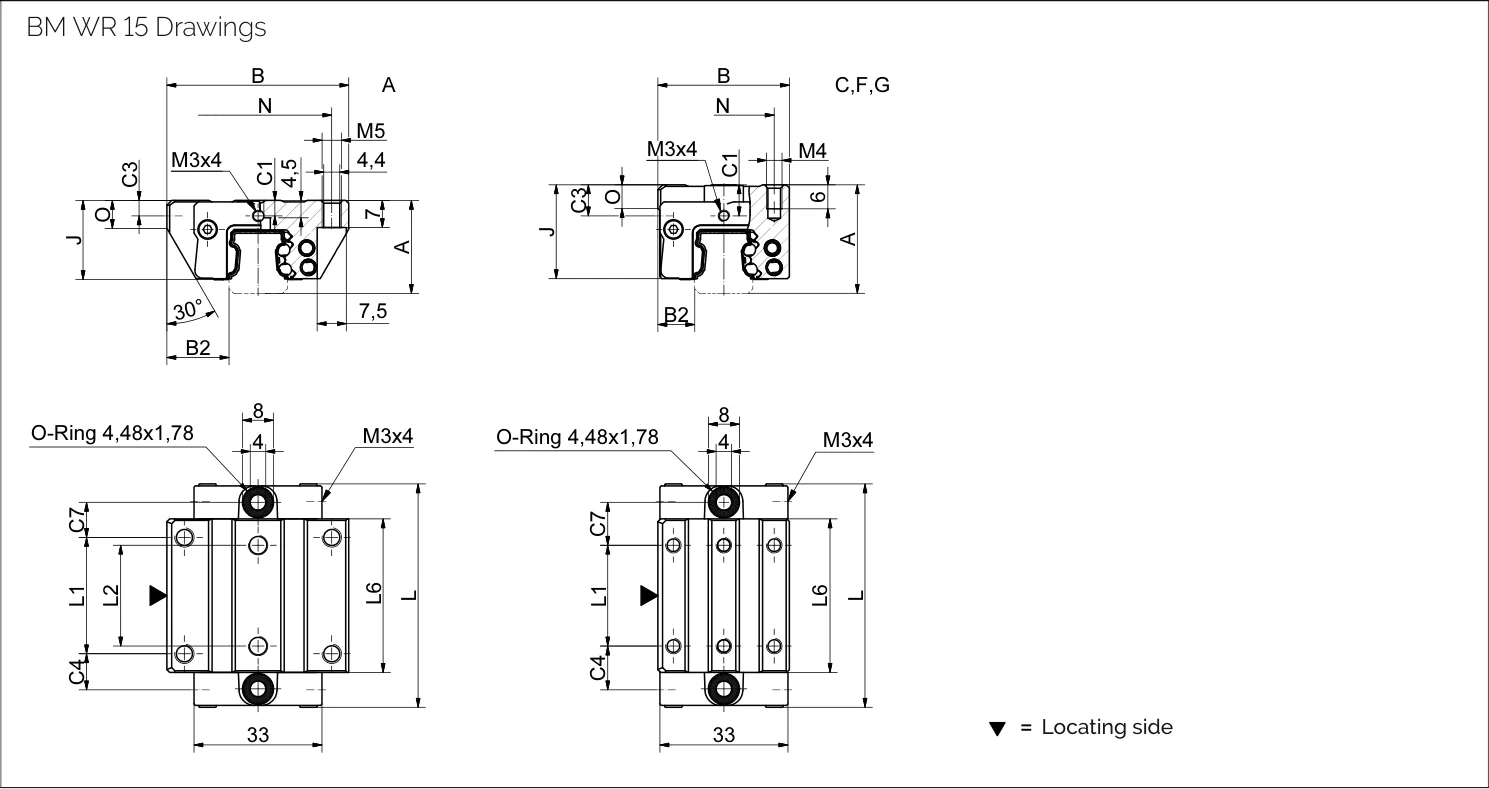

滑塊規格 BM WR W 15
可用型式：A（標準型）、C（緊湊高型）、F（緊湊型）、G（緊湊加長型）
| 參數 | W 15-A | W 15-C | W 15-F | W 15-G |
|---|---|---|---|---|
| 系統高度 A (mm) | 24 | 28 | 24 | 24 |
| 滑塊寬度 B (mm) | 47 | 34 | 34 | 34 |
| 定位面距 B2 (mm) | 16 | 9.5 | 9.5 | 9.5 |
| 前方中央潤滑孔位置 C1 (mm) | 4 | 4 | 8 | 4 |
| 側面潤滑孔位置 C3 (mm) | 4 | 8 | 4 | 4 |
| 側面潤滑孔位置 C4 (mm) | 9.3 | 11.3 | 11.3 | 19.3 |
| 頂部潤滑孔位置 C7 (mm) | 9.1 | 11.1 | 11.1 | 19 |
| 滑塊高度 J (mm) | 20.4 | 24.4 | 20.4 | 20.4 |
| 滑塊長度 L (mm) | 57.6 | 57.6 | 57.6 | 73.5 |
| 外側固定孔間距 L1 (mm) | 30 | 26 | 26 | 26 |
| 內側固定孔間距 L2 (mm) | 26 | - | - | - |
| 鋼體長度 L6 (mm) | 39.6 | 39.6 | 39.6 | 55.5 |
| 側向固定孔間距 N (mm) | 38 | 26 | 26 | 26 |
| 參考面高度 O (mm) | 7 | 6 | 6 | 6 |
| 滑塊重量 (kg) | 0.2 | 0.3 | 0.2 | 0.2 |

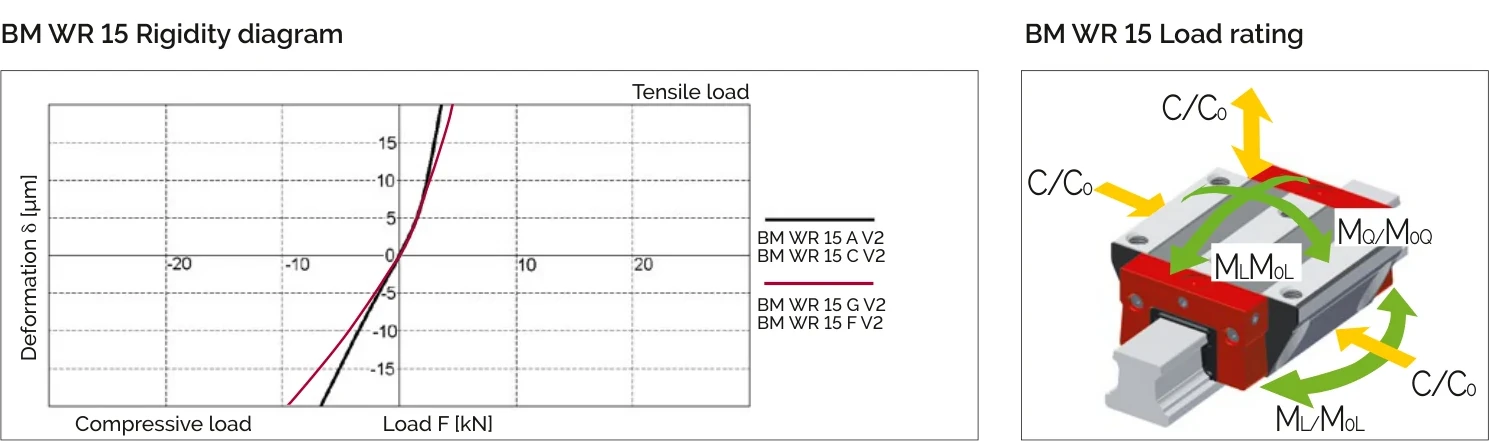

負載額定值 (BM SR 不鏽鋼版本)
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) | MQ 動橫向力矩 (Nm) | ML 動縱向力矩 (Nm) |
|---|---|---|---|---|---|---|
| A / C / F | 16,660 | 7,650 | 154 | 124 | 71 | 57 |
| G | 19,465 | 9,690 | 185 | 168 | 92 | 82 |
負載額定值說明
- C0 = 靜態負載額定值 (Static load capacity)
- C100 = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M0Q / MQ = 橫向力矩 (Cross moment)
- M0L / ML = 縱向力矩 (Longitudinal moment)
