軸承概述
AXDR 雙排角接觸滾子軸承是雙排螺栓固定精密軸承單元，適用於高剛性要求的應用，如銑頭、旋轉工作台或旋轉軸。
軸承可吸收軸向和徑向負載以及傾覆力矩。由於具有這些特性，它們是軸向/徑向軸承類型中最受歡迎的軸承之一。
設計特點
- 由兩個填充的滾子排組成，排列成 O 型配置
- 預壓角度為 45°，以吸收機床中出現的力和扭矩
- 具有比市場上大多數軸向/徑向軸承更高的性能能力
- 由於設計剛性高，對周邊結構的敏感度較低
軸承結構
AXDR 軸承由兩個環組成：
- 內環 (Inner ring)
- 外環 (Outer ring)
滾子通過徑向填充塞引入軸承的軸向填充開口中，並用塞子密封。與徑向填充孔不同，滾道不會中斷，確保軸承的平穩運行。
AXDR 配備全滾子元件軸承類型 VX。

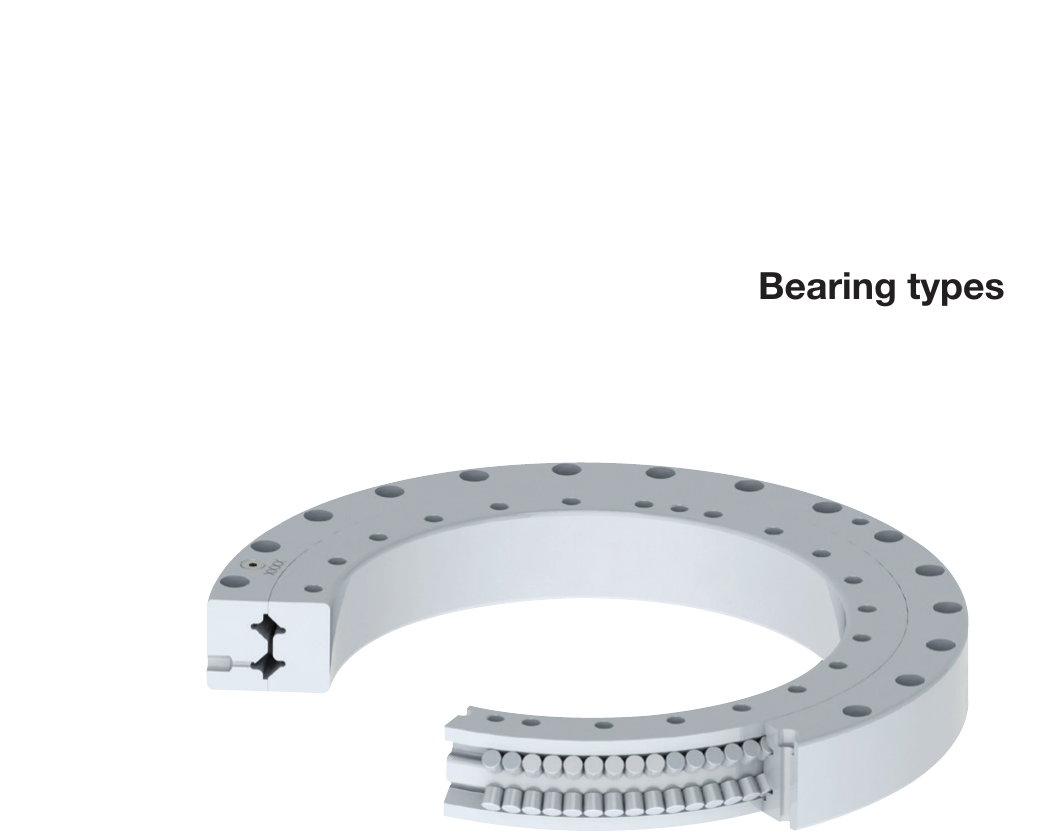

AXDR-VX 設計
VX：滿裝滾子元件組可實現最大剛性。
主要特點
- 滿裝滾子設計
- O 型配置雙排滾子
- 45° 預壓角
- 預潤滑交付
性能優勢
- 圓柱滾子之間優化的端部間隙
- 摩擦扭矩保持較低
- 再潤滑孔設計符合傳統標準
應用領域
myonic AXDR 雙排角接觸滾子軸承具有比市場上大多數軸向/徑向軸承更高的性能能力。由於設計剛性高，AXDR 軸承對周邊結構的敏感度較低，可以更緊湊地安裝。
典型應用
AXDR 雙排角接觸滾子軸承經常用於機床中，典型應用包括：
- 旋轉工作台
- 銑頭
- 旋轉軸
- 高精度定位系統
與 AXRY 的比較
由於能與 AXRY 軸承直接比較，兩種軸承類型在相同框架條件下計算，周邊結構設計符合 myonic 目錄數據時可直接互換。詳細的周邊結構設計信息請參閱通用目錄章節。
尺寸範圍
| 參數 | 範圍 |
|---|---|
| 內徑 d | 50 - 650 mm |
| 外徑 D | 80 - 850 mm |
| 高度 H | 35 - 117 mm |
標準尺寸系列
AXDR-VX 標準內徑尺寸：
50, 80, 100, 120, 150, 160, 180, 200, 210, 260, 325, 350, 395, 460, 580, 650 mm
