AMSABS 4B Size 45 技術規格
Absolute Measuring System with Ball Profile - Size 45
導軌型式 AMSABS 4B S 45
| AMSABS 4B S 45-N | AMSABS 4B S 45-C |
|---|---|
| 標準型 | 蓋板型 |
Size 45 特點：AMSABS 4B 系列中最大尺寸，提供最高負載能力。提供標準型 (N) 及蓋板型 (C) 兩種導軌型式。

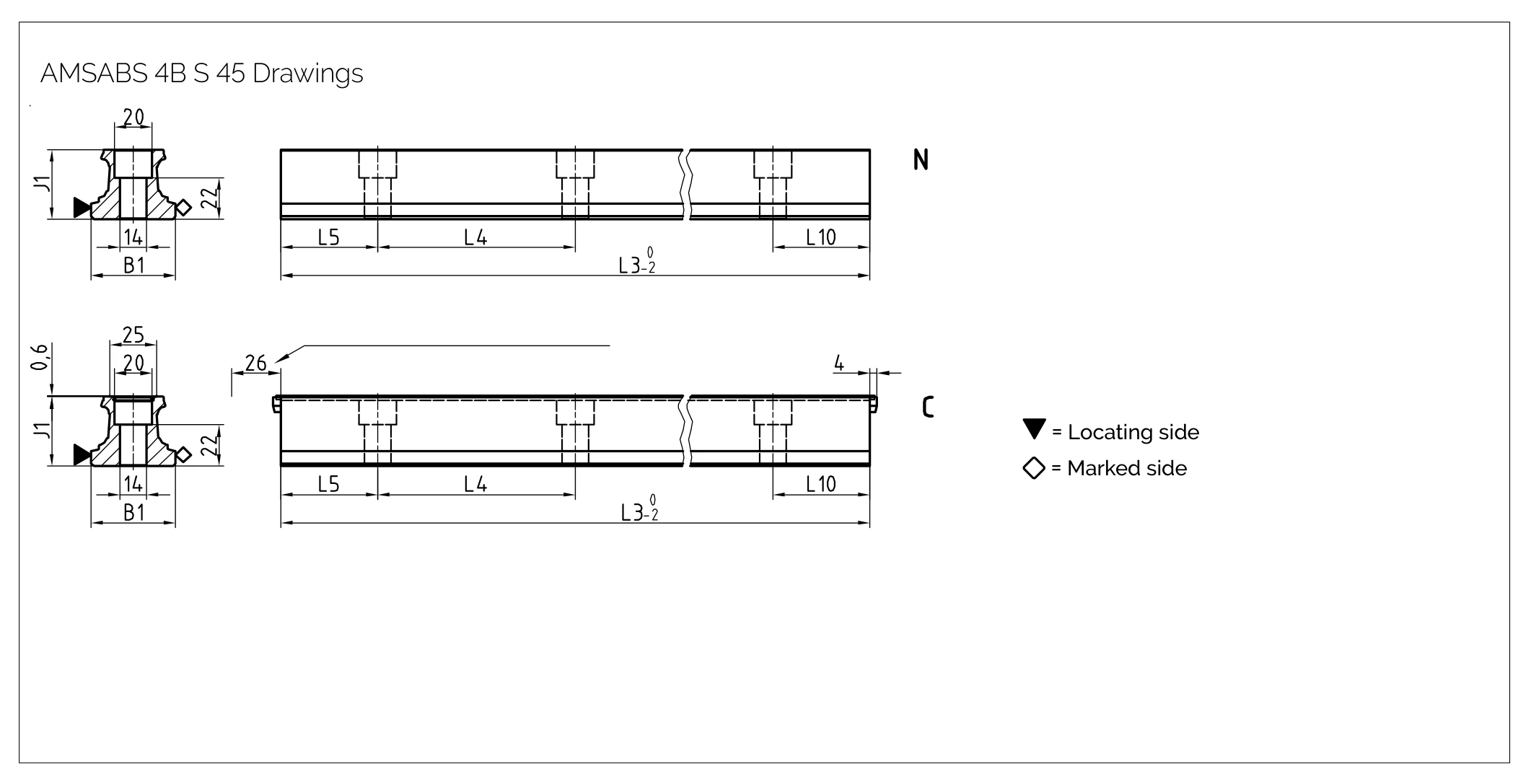

導軌規格 AMSABS 4B S 45
| 參數 | S 45-N | S 45-C |
|---|---|---|
| 軌道寬度 B1 (mm) | 45 | 45 |
| 軌道高度 J1 (mm) | 37 | 37 |
| 最大單件長度 L3 (mm) | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 105 | 105 |
| 首/末孔位置 L5/L10 (mm) | 51 | 51 |
| 單位重量 (kg/m) | 8.8 | 8.6 |
滑塊型式 AMSABS 4B W 45
注意：Size 45 無 E 型滑塊。
| W 45-A | W 45-B | W 45-C |
|---|---|---|
| 標準型 高負載 | 標準加長型 高負載 | 窄型 節省空間 |
| W 45-D | W 45-F | W 45-G |
|---|---|---|
| 窄型加長型 高力矩 | 迷你型 緊湊設計 | 迷你加長型 緊湊高力矩 |

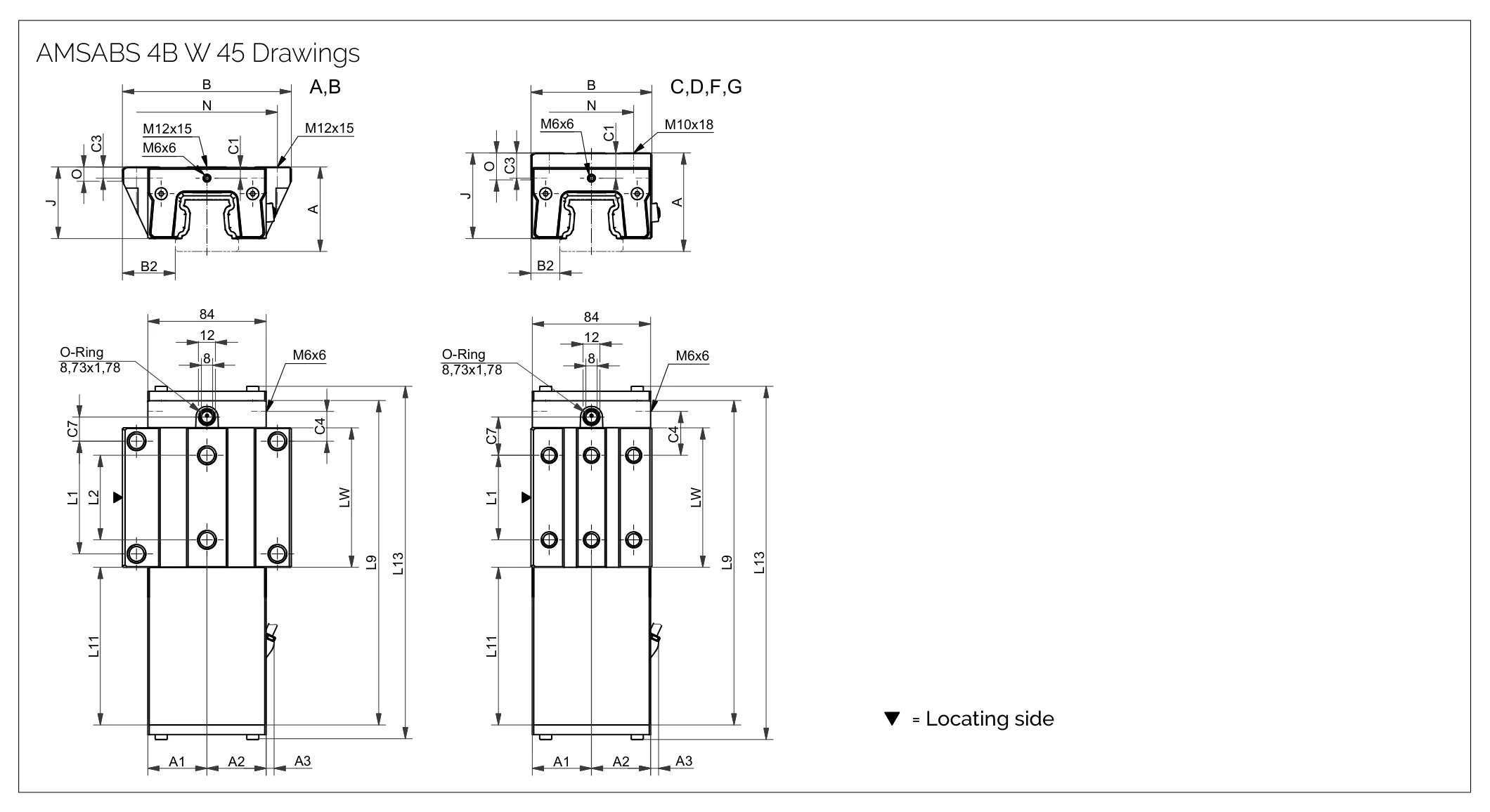

滑塊規格 AMSABS 4B W 45
| 參數 | W 45-A | W 45-B | W 45-C | W 45-D | W 45-F | W 45-G |
|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 60 | 60 | 70 | 70 | 60 | 60 |
| 讀取頭側半寬 A1 (mm) | 42 | 42 | 42 | 42 | 42 | 42 |
| 讀取頭突出 A3 (mm) | 5 | 5 | 5 | 5 | 5 | 5 |
| 滑塊寬度 B (mm) | 120 | 120 | 86 | 86 | 86 | 86 |
| 定位面距 B2 (mm) | 37.5 | 37.5 | 20.5 | 20.5 | 20.5 | 20.5 |
| 滑塊高度 J (mm) | 50.8 | 50.8 | 60.8 | 60.8 | 50.8 | 50.8 |
| 量測滑塊總長 L13 (mm) | 251 | 282.5 | 251 | 282.5 | 251 | 282.5 |
| 滑塊重量 (kg) | 4.0 | 4.9 | 4.0 | 5.0 | 3.4 | 4.2 |

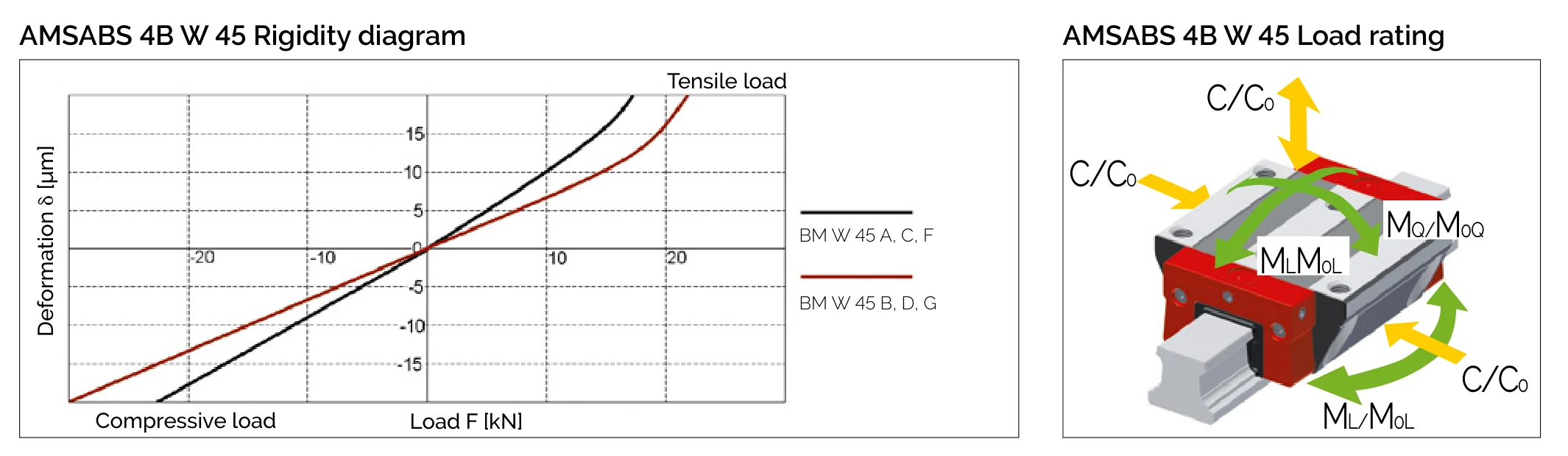

負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜力矩 (Nm) | M₀L 靜力矩 (Nm) |
|---|---|---|---|---|
| A / C / F | 134,800 | 61,900 | 3,193 | 2,498 |
| B / D / G | 176,300 | 74,700 | 4,175 | 4,199 |
負載額定值說明
- C₀ = 靜態負載額定值
- C₁₀₀ = 動態負載額定值 (100km 行程壽命)
- M₀Q = 橫向力矩 (Cross moment)
- M₀L = 縱向力矩 (Longitudinal moment)
量測系統規格
| 參數 | 規格 |
|---|---|
| 量測原理 | 磁阻式絕對編碼 |
| 精度 | ± 5 µm |
| 最大量測長度 | 6000 mm |
| 輸出介面 | SSI / BiSS-C / FANUC / Mitsubishi / Siemens Drive CliQ® |
| 防護等級 | IP68 |
可用選項
精度等級
| 精度等級 | 說明 |
|---|---|
| G1 | 高精度 |
| G2 | 精密級 |
| G3 | 標準級 |
預壓等級
| 預壓等級 | 預壓力 (% of C₀) |
|---|---|
| V1 | 3% |
| V2 | 8% |
| V3 | 13% |
讀取頭介面
| 介面代碼 | 類型 | 說明 |
|---|---|---|
| TS1 | SSI | 同步串列介面 |
| TS2 | SSI + SinCos | SSI 加類比內插 |
| TSS | Siemens Drive CliQ® | 西門子專用介面 |
| TF1 | FANUC | 發那科專用介面 |
| TM1 | Mitsubishi | 三菱專用介面 |
| TB1 | BiSS-C | 雙向同步串列介面 |
線纜長度
| 代碼 | 長度 |
|---|---|
| LV | 0.5 m（預設） |
| L1 | 1 m |
| L3 | 3 m |
| L5 | 5 m |
訂購代碼範例
導軌訂購代碼
AMSABS 4B S 45-N-G1-KC-R1-5000-51-51
- AMSABS 4B S 45 = AMSABS 4B 導軌 Size 45
- N = 標準型導軌
- G1 = 高精度等級
- KC = 標準防腐蝕處理
- R1 = 參考邊位置
- 5000 = 導軌長度 5000 mm
- 51-51 = 首末孔位置各 51 mm
滑塊訂購代碼
AMSABS 4B W 45-A-G1-V1-S10-LV-TS1
- AMSABS 4B W 45 = AMSABS 4B 滑塊 Size 45
- A = 標準型滑塊
- G1 = 高精度等級
- V1 = 輕預壓 3%
- S10 = 標準潤滑脂
- LV = 線纜長度 0.5 m
- TS1 = SSI 介面
