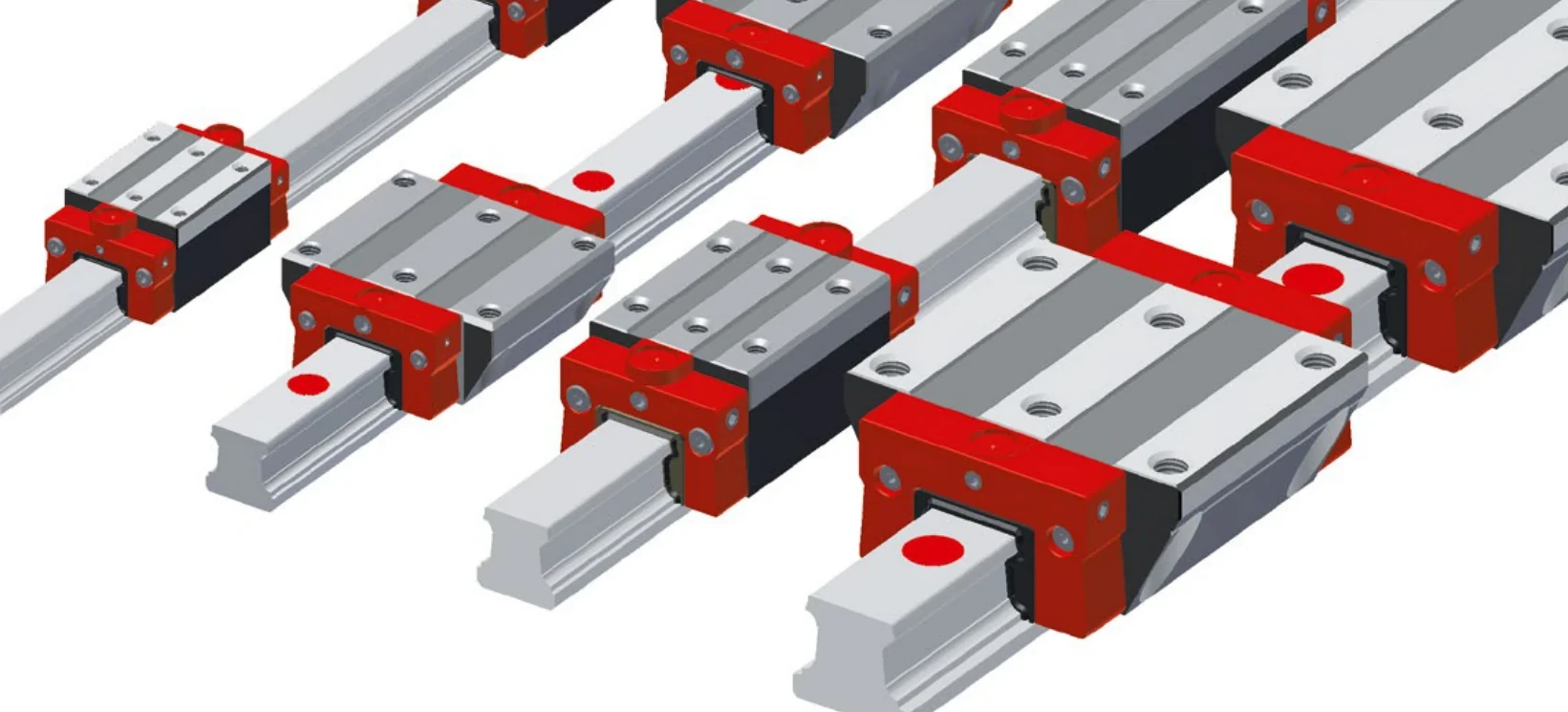

MONORAIL BM WR/SR 耐腐蝕滾珠導軌
Corrosion-Resistant Ball Profile Linear Guides
產品概述
MONORAIL BM WR/SR 是 SCHNEEBERGER 專為腐蝕性環境設計的滾珠型線性導軌系統。此系列將不鏽鋼導軌 (SR) 與 HARTCOAT® 塗層滑塊 (WR) 結合，提供優異的耐腐蝕防護，適用於食品加工、醫療設備、製藥機械及潔淨室等對衛生與耐腐蝕性有嚴格要求的應用場合。
系統命名說明
- BM SR = 不鏽鋼導軌（Stainless Rail）- 提供最高等級的耐腐蝕性能
- BM WR = HARTCOAT® 塗層滑塊（Wear Resistant Carriage）- 具成本效益的耐腐蝕方案
BM WR/SR 系統採用與標準 BM 系列相同的梯形軌道剖面設計，確保高系統剛性。不鏽鋼導軌 (BM SR) 可搭配 HARTCOAT 滑塊 (BM WR) 使用，提供靈活的配置選項與優異的成本效益。
系統組成
BM SR - 不鏽鋼導軌
- 採用不鏽鋼材質，全硬化處理
- 最高等級的耐腐蝕性能
- 鹽霧測試超過 1000 小時
- 符合食品級安全標準
- 可用於潔淨室環境 (ISO Class 4)
導軌型式（2 種）：
- ND = 標準型，上方鎖固，全硬化處理
- NUD = 底部螺孔型，全硬化處理
BM WR - HARTCOAT® 滑塊
- 採用 HARTCOAT® 特殊防腐蝕塗層
- 優異的耐化學腐蝕性能
- 鹽霧測試通過 500 小時
- 比全不鏽鋼滑塊更具成本效益
- 可搭配標準或食品級潤滑油脂
滑塊型式（依尺寸）：
- A, B = 標準型 / 標準加長型
- C, D = 緊湊高型 / 緊湊高加長型
- F, G = 緊湊型（部分尺寸）

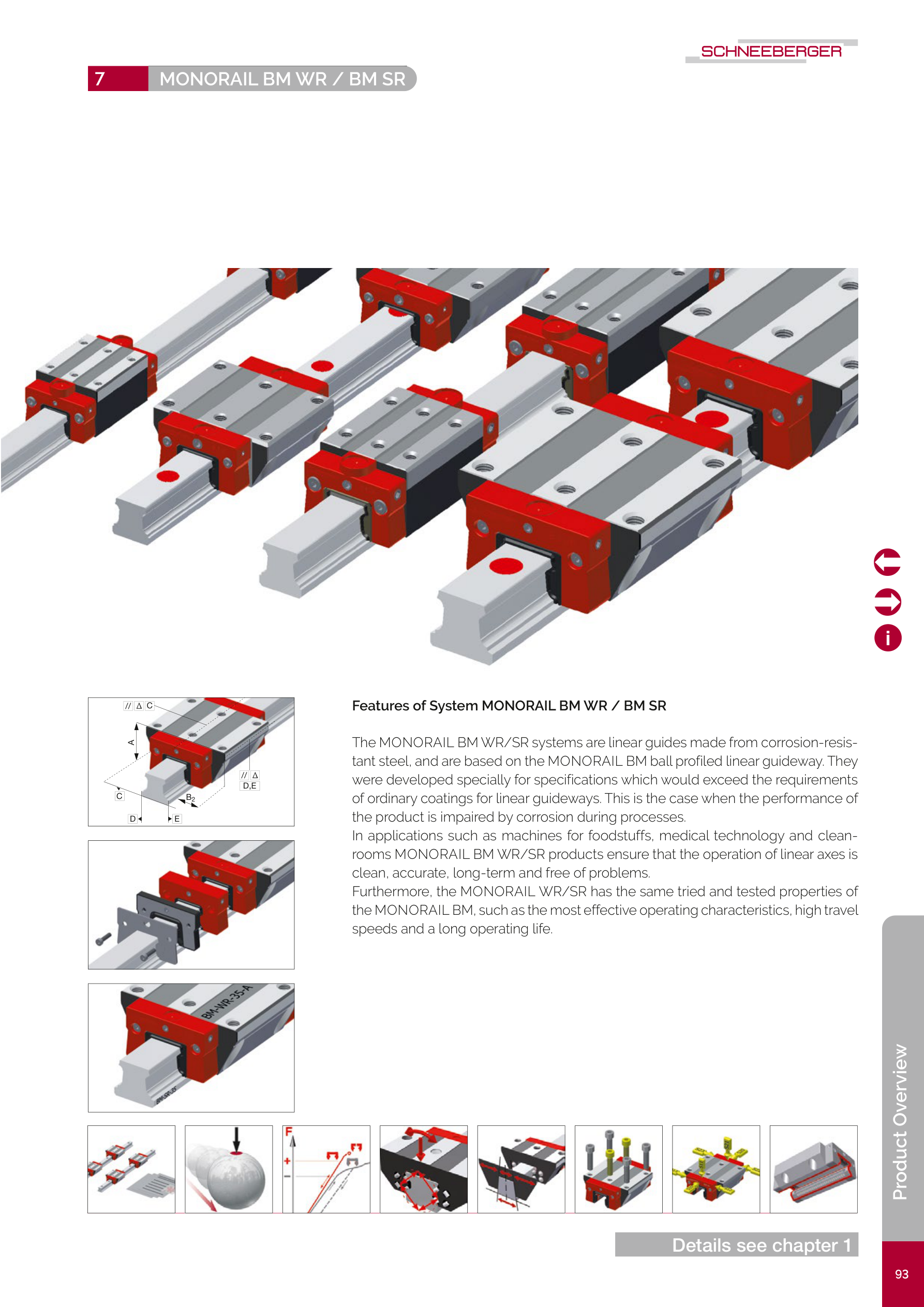

產品概覽
BM WR/SR 系統特點
- 優異耐腐蝕性 - 不鏽鋼導軌超過 1000 小時鹽霧測試，HARTCOAT 滑塊通過 500 小時
- 食品級認證 - 搭配食品級潤滑油脂，符合 FDA 及 EU 食品接觸規範
- 潔淨室相容 - 適用 ISO Class 4 (Class 10) 潔淨室環境
- 低摩擦高速運行 - 延續 BM 系列優勢，最高速度可達 5 m/s
- 梯形軌道剖面 - 確保極高的系統剛性，提供穩定的導向精度
- 靈活配置 - BM SR 導軌可搭配 BM WR 滑塊，優化成本與性能
- 全尺寸覆蓋 - 提供 Size 15 至 Size 35 共五種尺寸
尺寸規格總覽
BM WR/SR 系列提供 Size 15 至 Size 35 共五種尺寸。以下為各尺寸的主要規格比較（負載數據以 BM SR 不鏽鋼版本為基準）：
| 尺寸 | 軌道寬度 B1 (mm) | 軌道高度 J1 (mm) | 系統高度 A (mm) | C0 靜負載 (N) | C100 動負載 (N) | 可用滑塊型式 |
|---|---|---|---|---|---|---|
| Size 15 | 15 | 15.7 | 24 / 28 | 16,660 ~ 19,465 | 7,650 ~ 9,690 | A, C, F, G |
| Size 20 | 20 | 19 | 30 | 26,690 ~ 34,935 | 12,240 ~ 14,790 | A, B, C, D |
| Size 25 | 23 | 22.7 | 36 / 40 | 39,185 ~ 51,255 | 17,935 ~ 21,675 | A, B, C, D, F |
| Size 30 | 28 | 26 | 42 / 45 | 54,145 ~ 70,805 | 24,820 ~ 30,005 | A, B, C, D, F, G |
| Size 35 | 34 | 29.5 | 48 / 55 | 71,740 ~ 93,755 | 32,895 ~ 39,695 | A, B, C, D |
注意：BM SR 不鏽鋼版本的負載額定值約為標準 BM 版本的 85%。BM WR HARTCOAT 版本滑塊可搭配 BM SR 不鏽鋼導軌使用。
典型應用
食品加工設備
包裝機、分裝機、輸送系統
製藥設備
充填機、貼標機、檢測設備
醫療設備
手術台、影像設備、實驗儀器
潔淨室設備
半導體、光學、精密組裝
導軌與滑塊技術規格
| 特性 | BM SR 導軌（不鏽鋼） | BM WR 滑塊（HARTCOAT®） |
|---|---|---|
| 材質 | 全不鏽鋼，全硬化處理 | 鋼材 + HARTCOAT® 塗層 |
| 鹽霧測試 | 1000+ 小時 | 500 小時 |
| 型式選項 | ND（標準）、NUD（底部螺孔） | A, B, C, D, F, G（依尺寸） |
| 食品接觸 | 完全符合食品級標準 | 搭配食品級潤滑油脂可用 |
| 潔淨室等級 | ISO Class 4 (Class 10) | ISO Class 5 (Class 100) |
| 負載能力 | 約為標準 BM 的 85% | 與標準 BM 滑塊相同 |
注意：BM SR 不鏽鋼導軌可搭配 BM WR HARTCOAT 滑塊使用，這是此系列最常見的配置方式，兼顧耐腐蝕性能與成本效益。
