Type SR
Type SR 循環單元配備圓柱滾子，相比滾珠循環單元提供更高的負載能力。SR 系列特別適用於重負載應用，與 Type R 線性導軌配合使用，為高負載線性運動提供可靠的解決方案。
基準數據
支撐結構
- 高精度淬火研磨
材料
- 支撐結構：整體淬火工具鋼，硬度 58 - 62 HRC
- 滾動元件：整體淬火滾動軸承鋼，硬度 58 - 64 HRC
- 保持器：高性能聚合物
- 端蓋：聚合物
刮水器
- 集成式端蓋刮水器，用於粗污染防護
- 可選配額外的彈性體刮水器
速度
2 m/s
加速度
50 m/s²
工作溫度
-40°C 至 +80°C
相容性
Type SR 循環單元可與以下線性導軌配合使用：
- Type R 和 RD（標準滾子導軌）
Type SR 的尺寸與負載能力
尺寸圖
規格表
| 型號 | 重量 (g) | 尺寸 (mm) | 負載能力 C (N) | 選項 (見第8章) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | Dw | F | J | Kt | L | L1 | L3 | N | d | e | f | f1 | g | m | o | ||||
| SR 2-032 | 10 | 6 | 2 | 9.8 | 9.5 | 16 | 32 | 15 | - | 6 | 4.4 | M3 | 2.55 | - | 4 | - | 1 | 380 | GP |
| SR 3-075 | 50 | 8 | 3 | 15 | 14.5 | 46 | 75 | 25 | 12.5 | 9 | 6 | M4 | 3.3 | 1.5 | 4.9 | 11.8 | 1.3 | 850 | GP |
| SR 6-100 | 210 | 15 | 6 | 25.7 | 24.5 | 56 | 100 | 50 | 25 | 15 | 9.5 | M6 | 5.2 | 2 | 9.8 | 19.7 | 2.5 | 2,150 | GP |
| SR 6-150 | 310 | 15 | 6 | 25.7 | 24.5 | 105 | 150 | 50 | 25 | 15 | 9.5 | M6 | 5.2 | 2 | 9.8 | 19.7 | 2.5 | 3,750 | - |
| SR 9-150 | 750 | 22 | 9 | 40.5 | 39 | 92 | 150 | 100 | 50 | 26 | 10.5 | M8 | 6.8 | 3 | 15.8 | 32.4 | 3.5 | 5,850 | GP |
| SR 12-2001) | 1,580 | 28 | 12 | 51.5 | 49 | 112 | 200 | 100 | 50 | 32 | 13.5 | M10 | 8.5 | 3 | 19.8 | 40.2 | 4 | 10,000 | GP |
註記：
- 1) Type SR 12-200 僅適用於特定應用
- "-" 表示該尺寸不適用
- 選項 GP：滾子循環單元帶預壓
- C 表示動態負載能力
Type SR 的安裝尺寸與許可扭矩

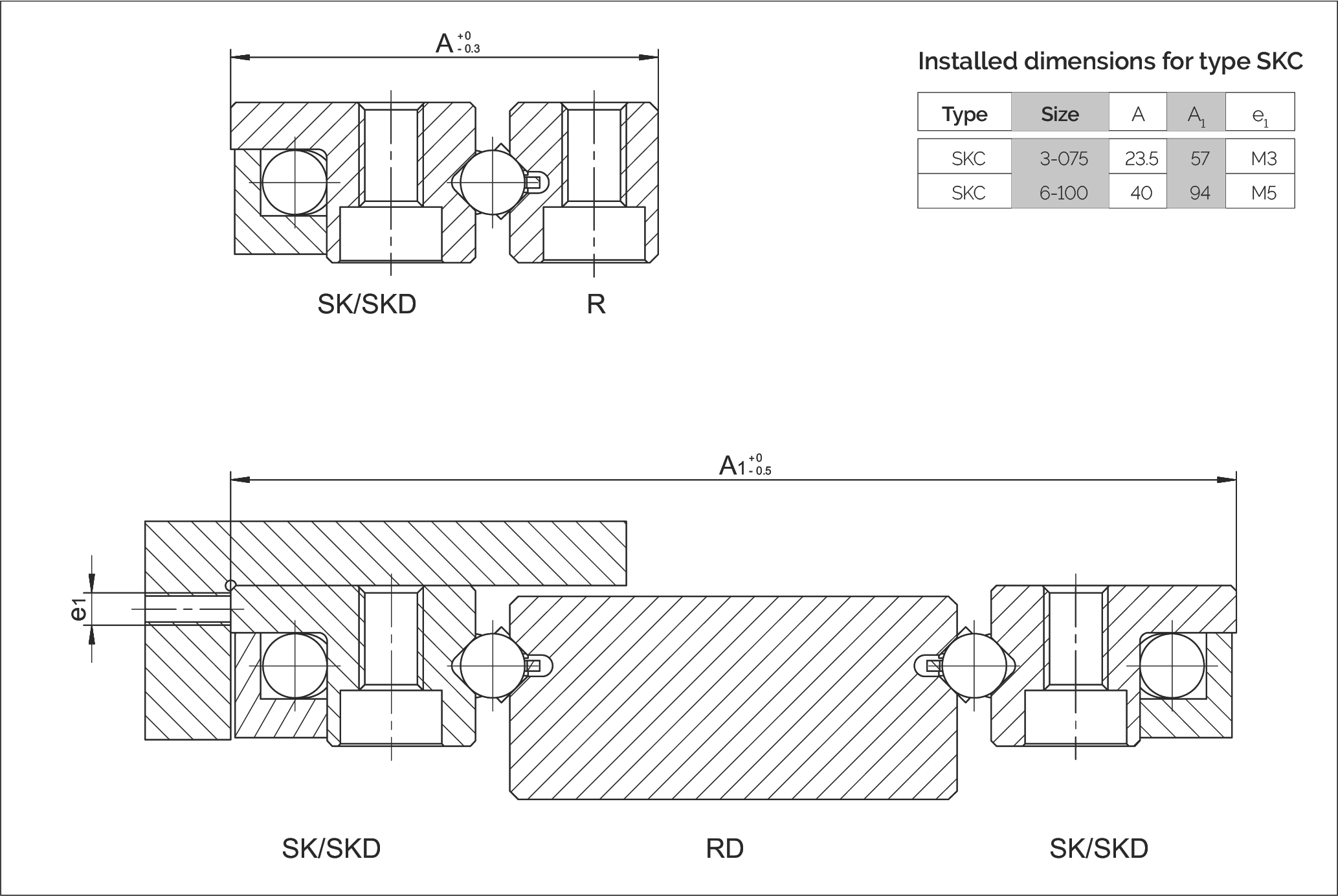

安裝尺寸
Type SR 滾柱循環單元與 Type R 線性導軌的配合安裝

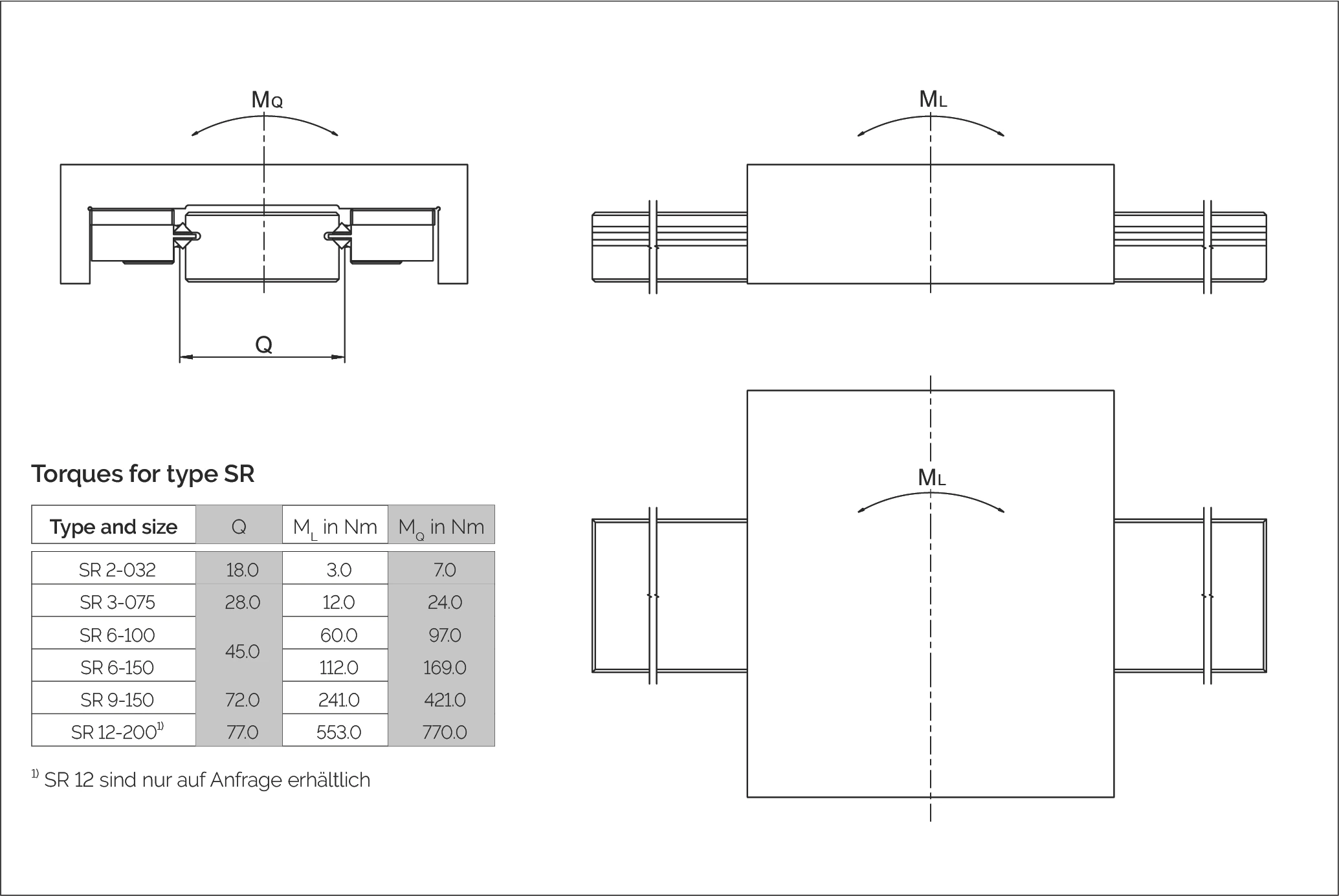

許可扭矩
