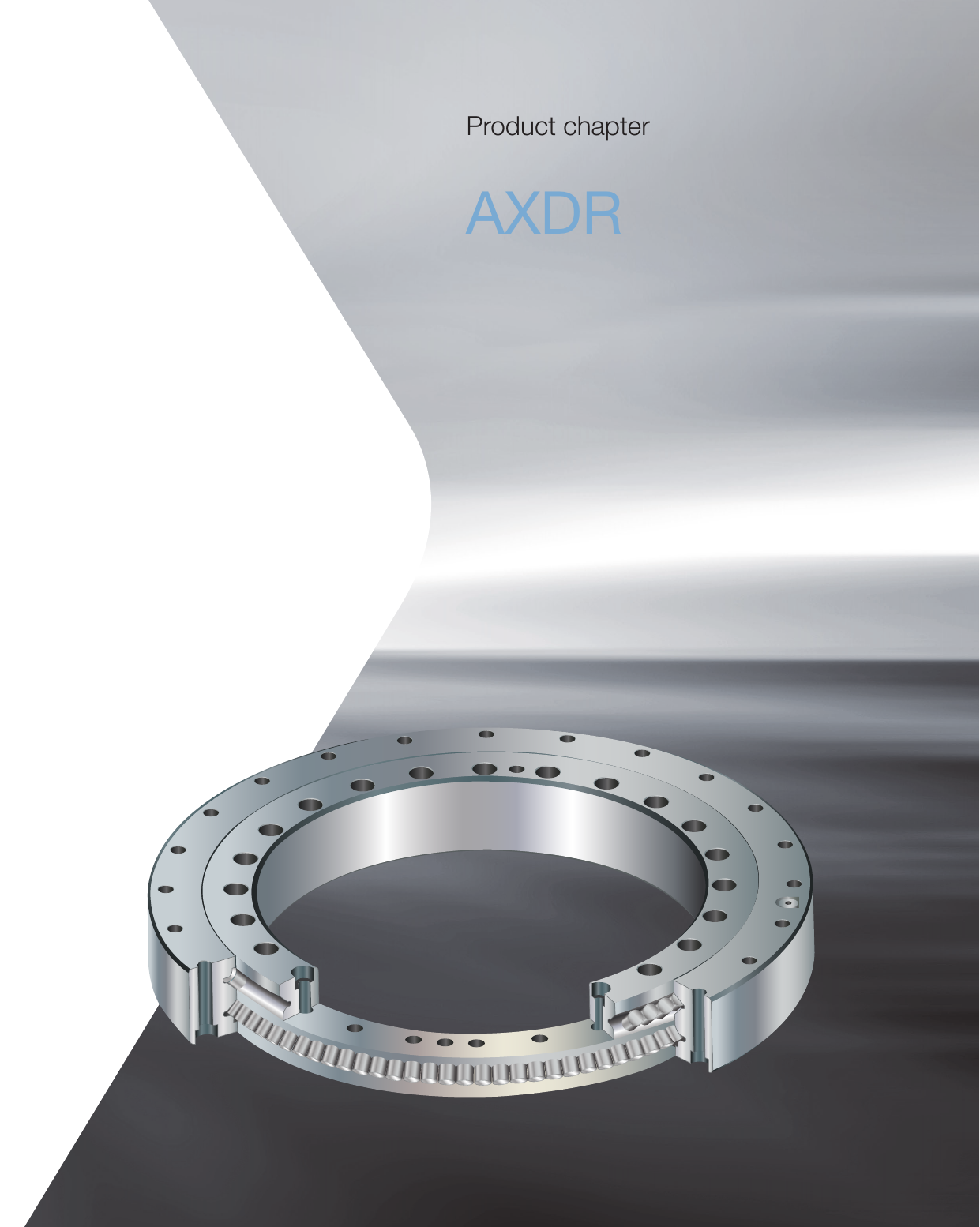

AXDR 雙排角接觸滾子軸承是雙排螺栓固定精密軸承單元，適用於高剛性要求的應用，如銑頭、旋轉工作台或旋轉軸。軸承可吸收軸向和徑向負載以及傾覆力矩，使其成為最受歡迎的軸承類型之一。
AXDR 軸承由兩個填充的滾子排組成，排列成 O 型配置。預壓角度為 45°，以在緊湊結構中吸收機床中出現的力和扭矩。
AXDR 軸承具有比市場上大多數軸向/徑向軸承更高的性能能力。由於設計剛性高，AXDR 軸承對周邊結構的敏感度較低，可以更緊湊地安裝。
主要特點
高剛性設計
雙排 O 型配置滾子，45° 預壓角可均勻吸收各方向的負載和扭矩
全滾子設計 (VX)
滿裝滾子元件組實現最大剛性，摩擦扭矩低
高精度
符合 DIN 620 P5 公差標準，可選 PRR50 限定運轉精度
預潤滑交付
標準配備油脂潤滑，再潤滑孔設計便於維護
產品系列
| 系列 | 設計特點 | 說明 | 典型應用 |
|---|---|---|---|
| AXDR-VX | 滿裝滾子設計 | 全滾子元件組，最大剛性，預潤滑 | 銑頭、旋轉工作台、高剛性機床應用 |

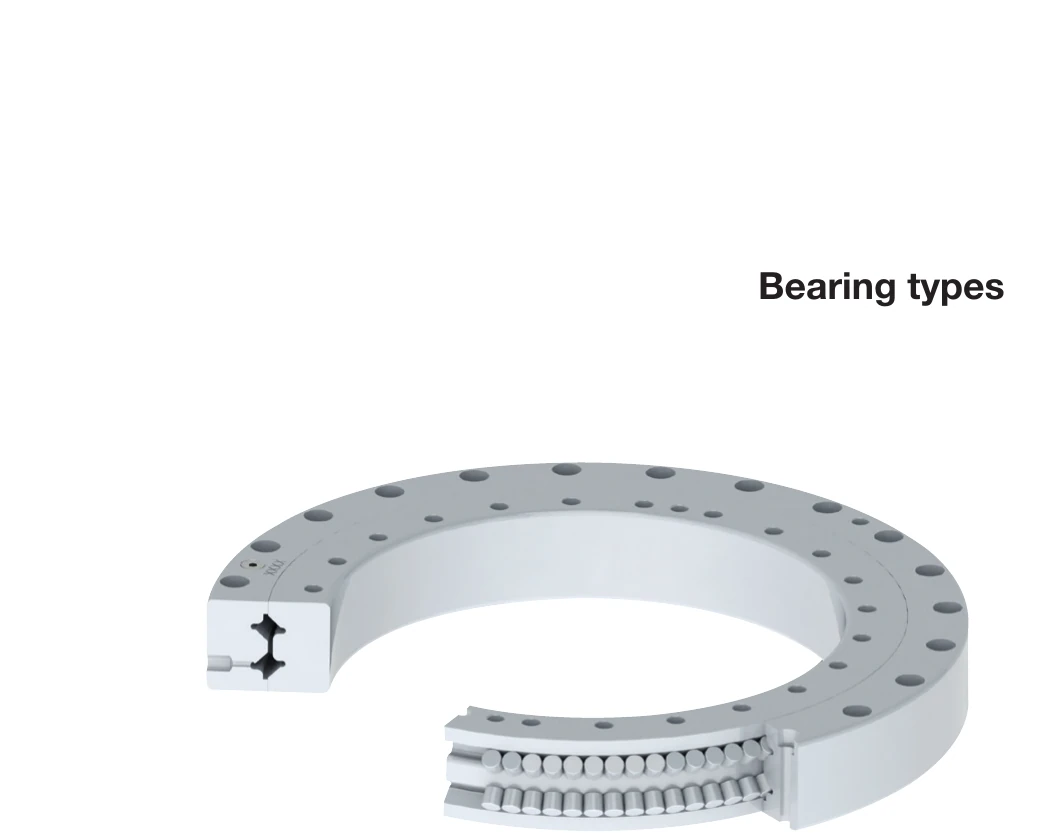

設計類型
AXDR-VX 是滿裝滾子設計，具有以下特點：
- 滿裝滾子元件組實現最大剛性
- 圓柱滾子之間經過優化的端部間隙，摩擦扭矩低
- 預潤滑交付
- 再潤滑孔設計符合傳統標準
軸承結構
AXDR 軸承由兩個環組成：內環和外環。滾子通過徑向填充塞引入軸承的軸向填充開口中，並用塞子密封。與徑向填充孔不同，滾道不會中斷，確保軸承的平穩運行。
尺寸範圍
| 參數 | AXDR-VX |
|---|---|
| 內徑 d | 80 - 650 mm |
| 外徑 D | 148 - 850 mm |
| 高度 H | 21 - 117 mm |
| 標準尺寸 | 80, 100, 120, 150, 160, 180, 200, 210, 260, 325, 350, 395, 460, 580, 650 mm |
典型應用
機床旋轉工作台
高精度定位應用
銑頭
承受切削力和扭矩
旋轉軸
高剛性旋轉支撐
工業機器人
高動態精度應用
應用頻率
AXDR 雙排角接觸滾子軸承經常用於機床中。由於能與 AXRY 軸承直接比較，兩種軸承類型在相同框架條件下計算，周邊結構設計符合 myonic 目錄數據時可直接互換。
