MONORAIL MR 配件

Accessories for Roller Profile Guideways

配件總覽

MONORAIL MR 提供完整的配件系列，涵蓋導軌防護、滑塊保護、潤滑系統及安裝工具等類別。下表顯示各尺寸可用的配件。

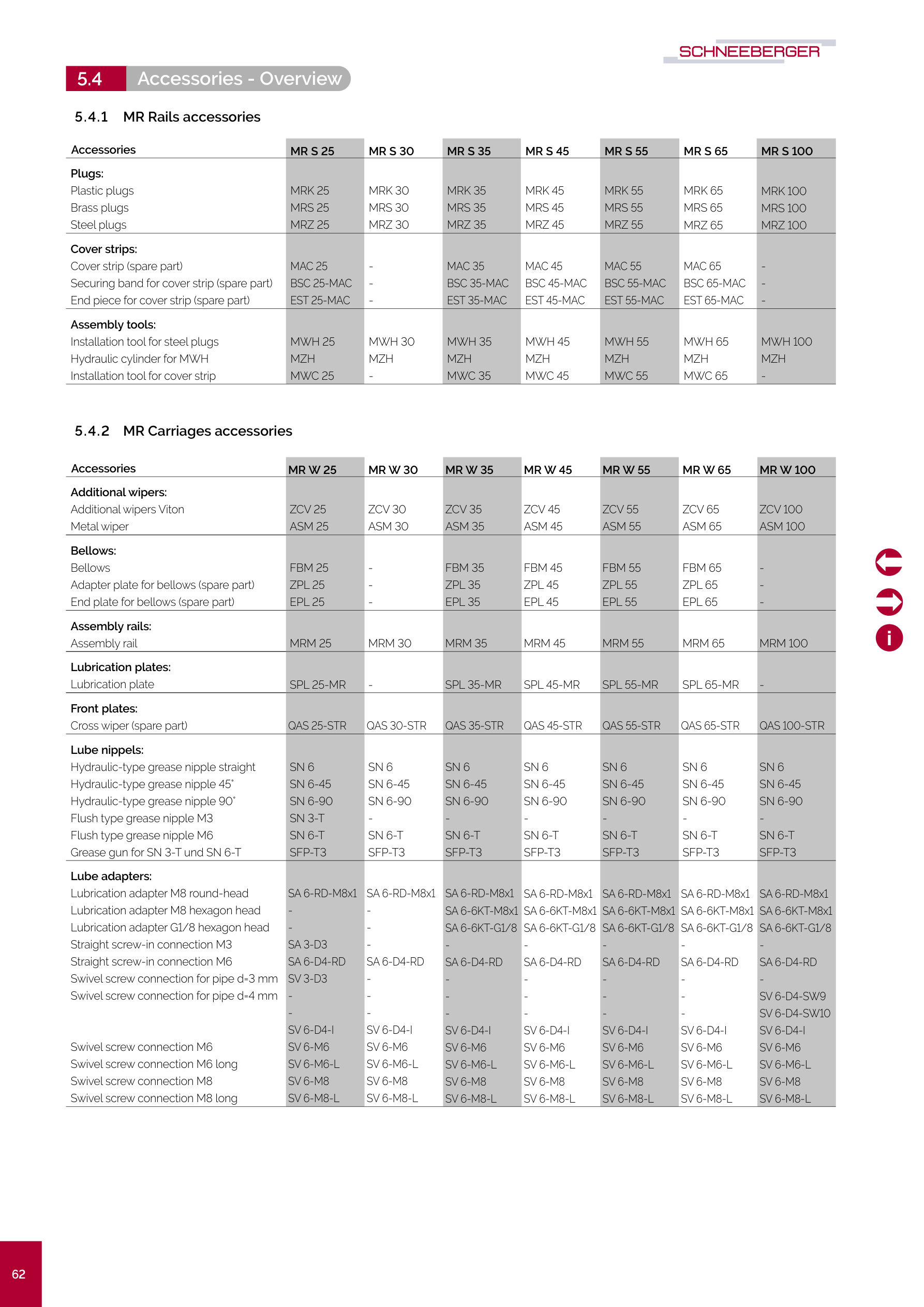

MR Accessories Overview Table

導軌配件總覽 (MR Rails Accessories)

配件類型	MR S 25	MR S 30	MR S 35	MR S 45	MR S 55	MR S 65	MR S 100
孔蓋 Plugs
塑膠孔蓋 Plastic plugs	MRK 25	MRK 30	MRK 35	MRK 45	MRK 55	MRK 65	MRK 100
黃銅孔蓋 Brass plugs	MRS 25	MRS 30	MRS 35	MRS 45	MRS 55	MRS 65	MRS 100
不鏽鋼孔蓋 Steel plugs	MRZ 25	MRZ 30	MRZ 35	MRZ 45	MRZ 55	MRZ 65	MRZ 100
護蓋板 Cover strips
護蓋板 Cover strip (spare part)	MAC 25	—	MAC 35	MAC 45	MAC 55	MAC 65	—
護蓋板固定帶 Securing band	BSC 25-MAC	—	BSC 35-MAC	BSC 45-MAC	BSC 55-MAC	BSC 65-MAC	—
護蓋板端蓋 End piece	EST 25-MAC	—	EST 35-MAC	EST 45-MAC	EST 55-MAC	EST 65-MAC	—
安裝工具 Assembly tools
孔蓋安裝工具 Installation tool for steel plugs	MWH 25	MWH 30	MWH 35	MWH 45	MWH 55	MWH 65	MWH 100
液壓缸 Hydraulic cylinder for MWH	MZH	MZH	MZH	MZH	MZH	MZH	MZH
護蓋板安裝工具 Installation tool for cover strip	MWC 25	—	MWC 35	MWC 45	MWC 55	MWC 65	—

滑塊配件總覽 (MR Carriages Accessories)

配件類型	MR W 25	MR W 30	MR W 35	MR W 45	MR W 55	MR W 65	MR W 100
附加刮油器 Additional wipers
Viton 附加刮油器	ZCV 25	ZCV 30	ZCV 35	ZCV 45	ZCV 55	ZCV 65	ZCV 100
金屬刮油器 Metal wiper	ASM 25	ASM 30	ASM 35	ASM 45	ASM 55	ASM 65	ASM 100
防塵罩 Bellows
防塵罩 Bellows	FBM 25	—	FBM 35	FBM 45	FBM 55	FBM 65	—
其他配件
組裝軌 Assembly rails	MRM 25	MRM 30	MRM 35	MRM 45	MRM 55	MRM 65	MRM 100
潤滑板 Lubrication plate	SPL 25-MR	—	SPL 35-MR	SPL 45-MR	SPL 55-MR	SPL 65-MR	—
橫向刮油器 (備件)	QAS 25-STR	QAS 30-STR	QAS 35-STR	QAS 45-STR	QAS 55-STR	QAS 65-STR	QAS 100-STR

導軌配件詳細

孔蓋 (Plugs)

用於封閉導軌固定孔，防止污染物進入。

訂購代碼	名稱	適用尺寸	說明
MRK xx	塑膠孔蓋	25-100	低成本封孔方案，可手動安裝。適用於防護軸或低污染環境。25 件/包
MRS xx	黃銅孔蓋	25-100	適用於高污染或外部溫度變化環境。建議使用 MWH 安裝工具
MRZ xx	不鏽鋼孔蓋	25-100	兩件式設計，與軌道表面齊平。必須使用 MWH 安裝工具

護蓋板 (Cover Strip)

採用不鏽鋼彈簧鋼製成，適用於高污染或溫度變化的嚴苛應用環境。

訂購代碼	名稱	說明
MAC xx-yy	護蓋板	xx = 尺寸, yy = 軌道長度 (mm)。可多次拆裝，最長 30m
EST xx-MAC	護蓋板端蓋	塑膠端蓋，防止護蓋板端部翹起
BSC xx-MAC	護蓋板固定帶	適用於高振動、垂直安裝或軌道短於 600mm 的應用

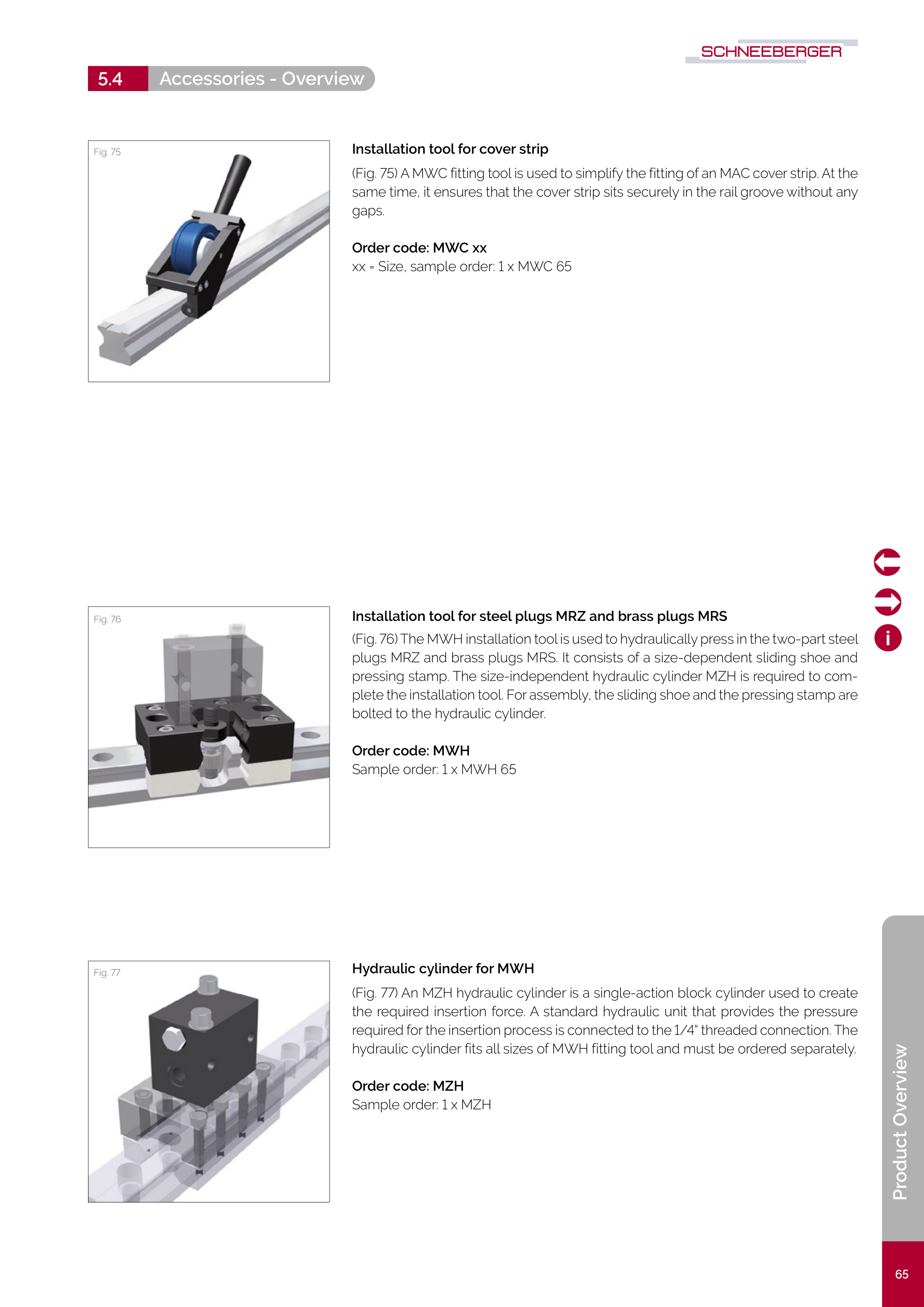

安裝工具

訂購代碼	名稱	說明
MWC xx	護蓋板安裝工具	簡化護蓋板安裝，確保無縫隙固定
MWH xx	孔蓋安裝工具	液壓式工具，用於安裝 MRZ/MRS 孔蓋
MZH	液壓缸	單動式塊缸，提供塞頭安裝所需壓入力

MR Installation Tools

滑塊配件

附加刮油器 (Additional Wipers)

訂購代碼	名稱	說明
ZCV xx	Viton 附加刮油器	氟橡膠材質，適用於腐蝕性冷卻液環境。免拆滑塊即可加裝
ASM xx	金屬刮油器	不鏽鋼材質，清除軌道上大型鬆散污物

防塵罩 (Bellows)

訂購代碼	名稱	說明
FBM xx-yy	防塵罩	xx = 尺寸, yy = 摺數。雙面塑膠塗層合成纖維材質，覆蓋整個軌道長度
ZPL xx	防塵罩轉接板	將防塵罩連接到滑塊。隨防塵罩附贈
EPL xx	防塵罩端板	將防塵罩連接到軌道端部。隨防塵罩附贈

其他滑塊配件

訂購代碼	名稱	說明
MRM xx	組裝軌	滑塊拆卸/重裝時使用，保護滾柱免受污染
SPL xx-MR	潤滑板	內建油槽，潤滑間隔可達 5,000km 或 12 個月
QAS xx-STR	橫向刮油器 (備件)	雙唇橫向刮油器，需定期檢查更換

潤滑配件

油嘴 (Grease Nipples)

訂購代碼	名稱	說明
SN 6	液壓式油嘴 (直式)	M6 螺紋，標準直式油嘴
SN 6-45	液壓式油嘴 (45°)	M6 螺紋，45° 彎角
SN 6-90	液壓式油嘴 (90°)	M6 螺紋，90° 直角
SN 6-T	平頭式油嘴 M6	M6 螺紋，平頭設計
SFP-T3	油脂槍	適用於 SN 3-T 和 SN 6-T 平頭油嘴

潤滑轉接頭與軟管接頭

訂購代碼	名稱	說明
SA 6-RD-M8x1	潤滑轉接頭 M8 圓頭	M8x1 螺紋接口
SA 6-6KT-M8x1	潤滑轉接頭 M8 六角頭	M8x1 螺紋接口 (Size 35 以上)
SA 6-D4-RD	管接頭 M6	M6 螺紋，Ø4mm 管接口
SV 6-D4-SW9	旋轉軟管接頭 Ø4	Ø4mm 軟管接口，SW9 六角
SV 6-M6	旋轉螺紋接頭 M6	M6 螺紋接口，鋁密封
SV 6-M8	旋轉螺紋接頭 M8	M8 螺紋接口

訂購須知

配件訂購格式

孔蓋類：數量 x 代碼尺寸，如 6 x MRK 65 (150 件)
護蓋板：1 x MAC 尺寸-長度，如 1 x MAC 65-4320
防塵罩：1 x FBM 尺寸-摺數，如 1 x FBM 65-137
其他配件：數量 x 代碼尺寸，如 2 x ZCV 35

重要提醒

訂購導軌時若選擇蓋板型 (C/CD)，蓋板已包含在供貨範圍內
訂購含防塵罩的導軌組時，軌道端部固定孔已預先加工
潤滑板後裝僅適用於表面硬化導軌，需在軌道端部鑽孔
MRZ 鋼孔蓋安裝後與軌道表面齊平，需使用 MWH 液壓工具安裝
