當應用需要超過單段導軌最大長度的導軌系統時，SCHNEEBERGER MONORAIL 提供組合導軌解決方案。 本章節介紹組合導軌的特性、對接接頭設計以及安裝與標記方法。
4.10.1 組合導軌與對接接頭
SCHNEEBERGER MONORAIL 單段導軌的長度 L3 受生產設備限制，最大為 6 公尺。最大長度請參閱各產品說明。若需更長的導軌，可由兩段或多段導軌接合而成。導軌段落固定後形成無間隙、可完全負載的對接接頭。
組合導軌的優勢
延長行程
突破單段導軌長度限制，實現更長的運動行程。
無間隙設計
對接接頭設計確保導軌段落之間無間隙，提供連續的滾動接觸面。
完全負載
正確安裝後，對接接頭可負載與標準導軌相同的負載。
靈活性
可根據應用需求組合多段導軌，適應各種安裝環境。
對接接頭特性
- 導軌段落精確對接，確保滾動元件順暢通過
- 對接處經過特殊加工，確保幾何精度
- 使用固定橋可實現精確對齊
- 適用於 N、NU、NUD、C 及 CD 型導軌
4.10.2 安裝與標記

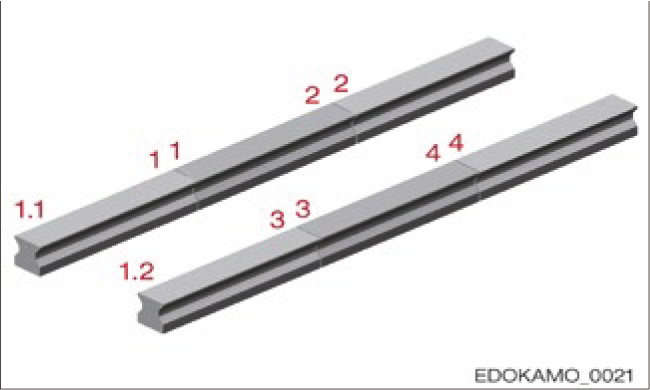

多段式導軌在對接處會標註數字，GP 型號還會在導軌起始端標註組號。
導軌接頭編號與組號標記。標記 1.1 僅適用於 GP 設計。
標記系統說明
標記含義：
- 組號索引：標識導軌組（僅 GP 型號）
- 對接編號：標識導軌段落的連接順序
- 編號 1：表示基準導軌，安裝時的起始點
安裝注意事項
安裝導軌時，請確保對接處編號相符。標有組號索引 1 或對接編號 1 的導軌為基準導軌。
⚠️ 重要安裝要求
- 對接處編號必須按順序匹配
- 從基準導軌（編號 1）開始安裝
- 確保導軌接合處不得有間隙
- 使用適當的對齊工具確保精度

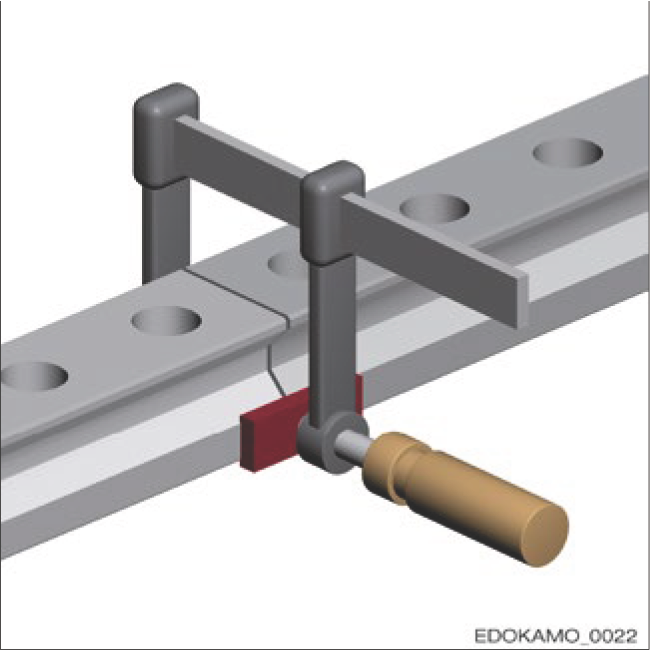

使用固定橋安裝
在機床上安裝無定位面的多段式導軌時，應使用固定橋來對齊導軌對接處。
使用固定橋安裝
固定橋安裝方法：
- 將固定橋跨越對接處放置
- 確保兩段導軌正確對齊
- 按照規定的扭矩鎖緊固定螺絲
- 檢查對接處是否有間隙
使用定位面安裝
使用機床側定位面進行安裝時，務必將導軌的定位面貼合定位面。兩種情況下都應注意導軌接合處不得有間隙。
無定位面安裝
- 需使用固定橋對齊
- 安裝較複雜
- 需要額外的對齊工具
有定位面安裝
- 利用機床定位面對齊
- 安裝相對簡單
- 精度取決於定位面品質
更換與維護
更換零件時，多段式導軌僅能整組更換。無法後續訂購個別客製化零件。N、NU、NUD、C 及 CD 型的個別導軌零件僅可與 MONORAIL RSR、BSR 及 MONORAIL AMS 3L 互換。
💡 維護建議
- 定期檢查對接處的對齊狀況
- 確保對接處無異常磨損
- 保持對接處清潔，避免污染物積累
- 按照標準潤滑程序維護整個導軌系統
訂購資訊
訂購多段式導軌時需提供：
- 總長度要求
- 段數（如有特定要求）
- 導軌型號（N、NU、NUD、C、CD）
- 尺寸規格
- 精度等級要求
- 是否需要固定橋
⚠️ 重要提醒
多段式導軌為成套產品，各段導軌經過配對加工以確保對接精度。因此：
- 不可混用不同組的導軌段落
- 更換時必須整組更換
- 保留原始標記，便於識別和維護
- 如需備件，應在訂購時一併考慮
