13.2 連接結構的配置

參考面和定位面的平行度

它們必須與線性導軌兼容（也適用於使用循環單元的線性導軌）：

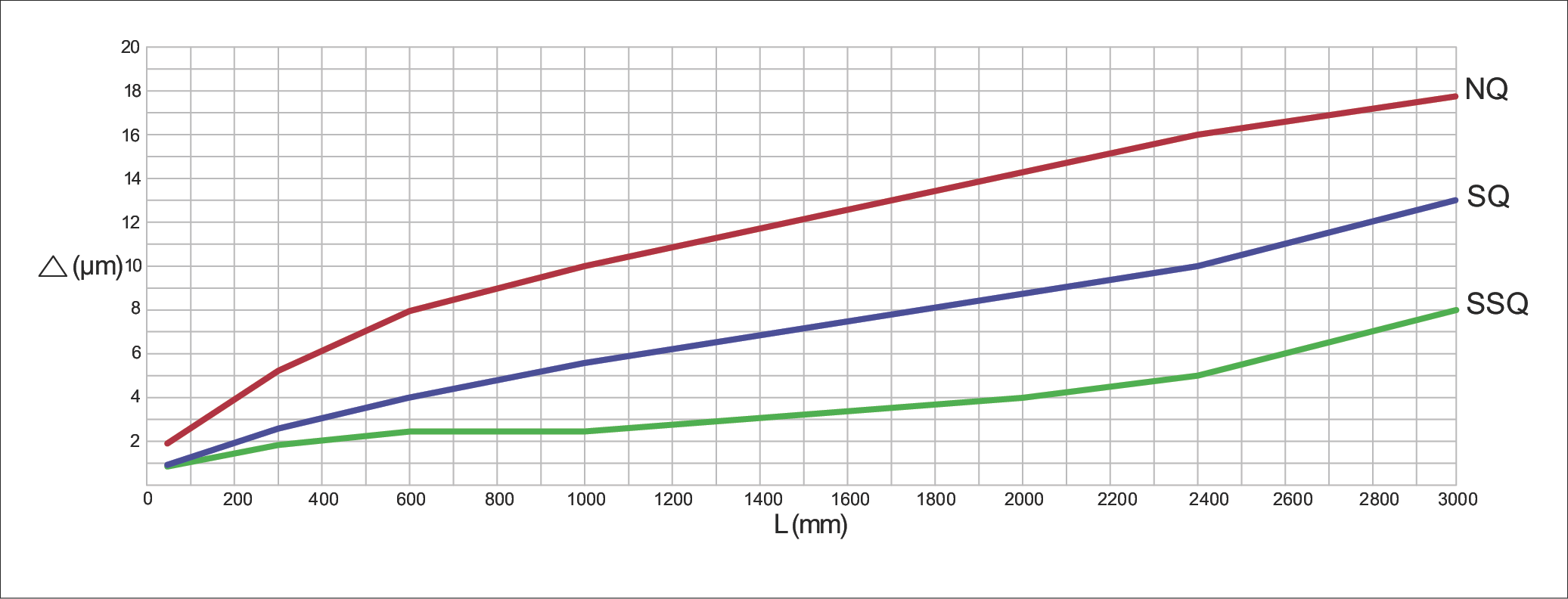

平行度偏差 Δ (µm) 與導軌長度 L (mm) 的關係曲線

表面質量

應用的精度嚴格決定了參考面和定位面所需的表面質量。

• 對於高精度應用，它們必須顯示最大 Ra 值為 0.4
• 標準應用不得超過 Ra 值 1.6

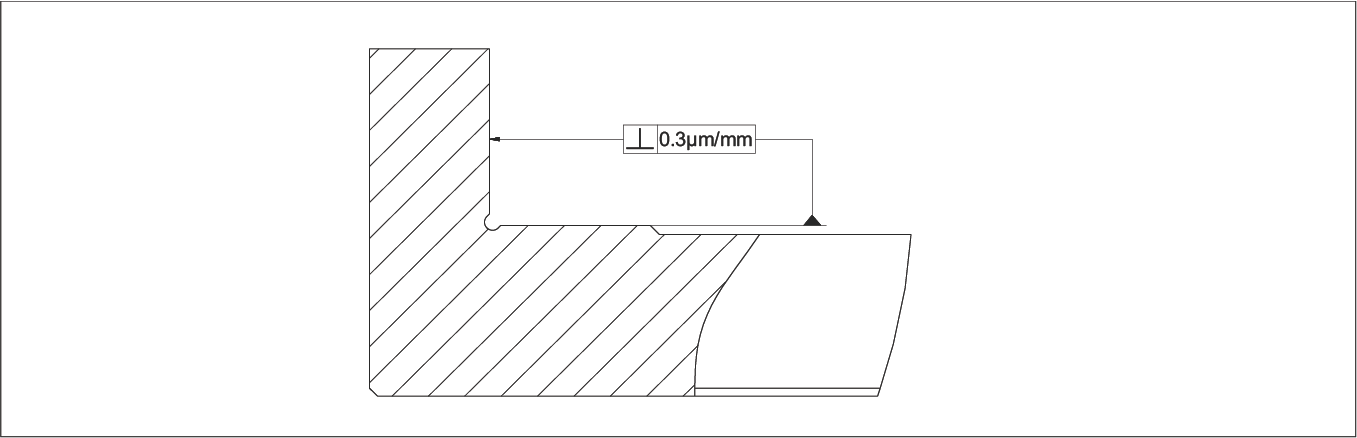

角度誤差

支撐面和定位面的角度誤差不應超過 0.3 µm/mm。

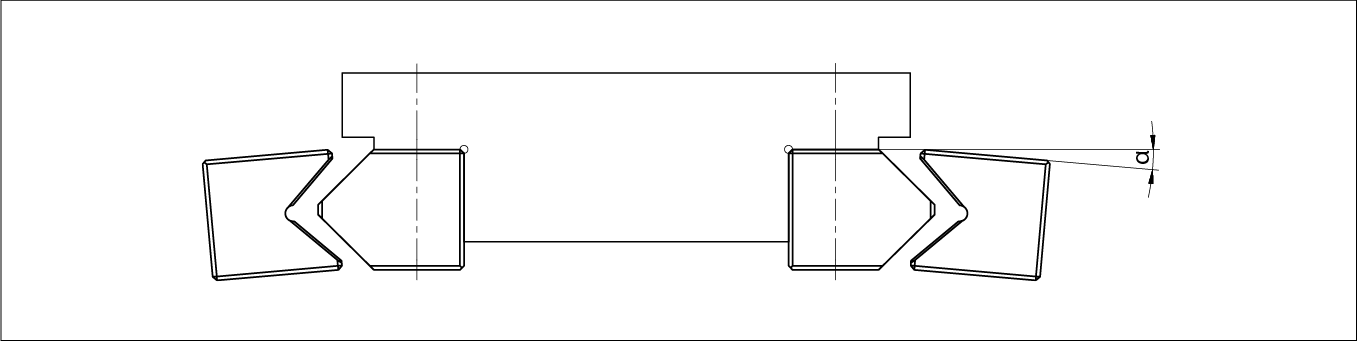

線性導軌的高度偏移

由高度偏移和/或彈性變形引起的角度誤差不得超過以下數值：

循環單元的支撐面和定位面平行度

支撐面和定位面相對於配對軌道的平行度可以從下圖中得出：

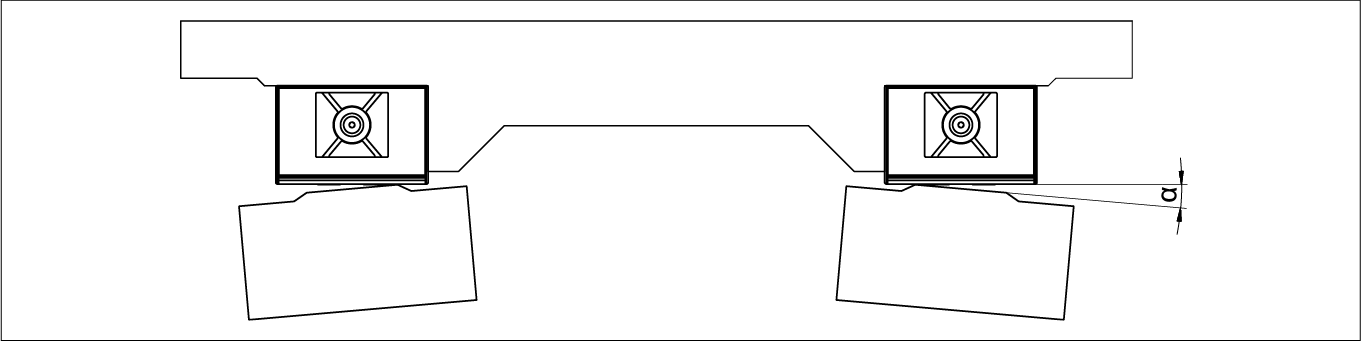

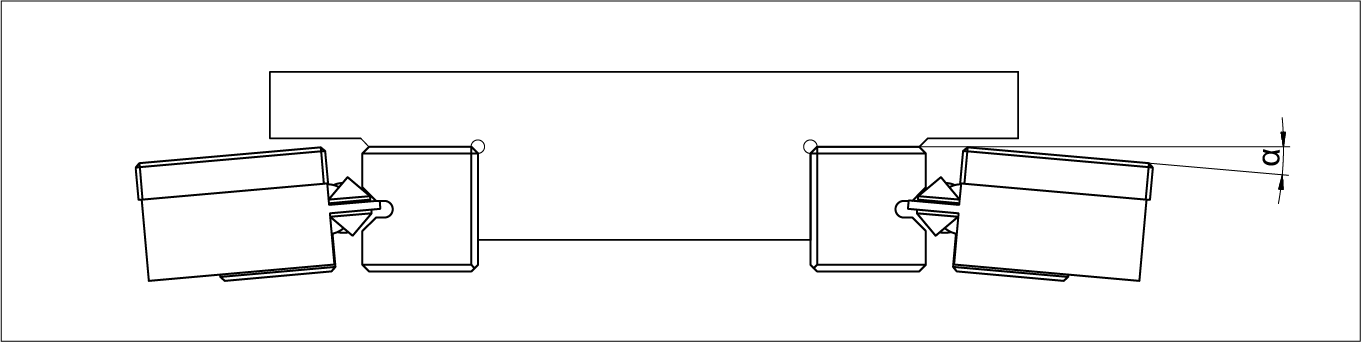

循環單元的高度偏移

由高度偏移和/或彈性變形引起的角度誤差不得超過以下數值：

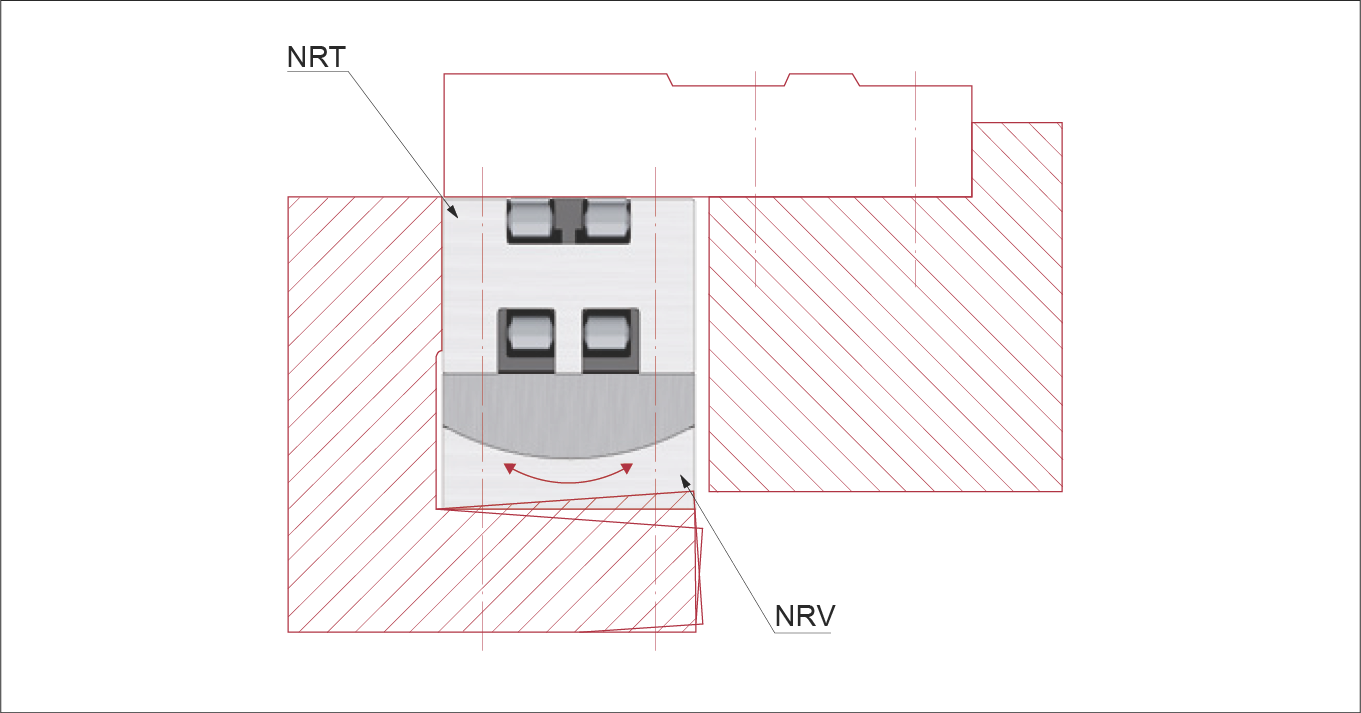

循環單元 NRT 與預壓楔 NRV 的組合

為了保證直線運行，循環單元 NRT 必須始終對準定位面。

預壓楔 NRV 應與循環單元相對對齊，並補償角度誤差。
