BM WR/SR Size 30 技術規格
耐腐蝕中型精密滾珠導軌

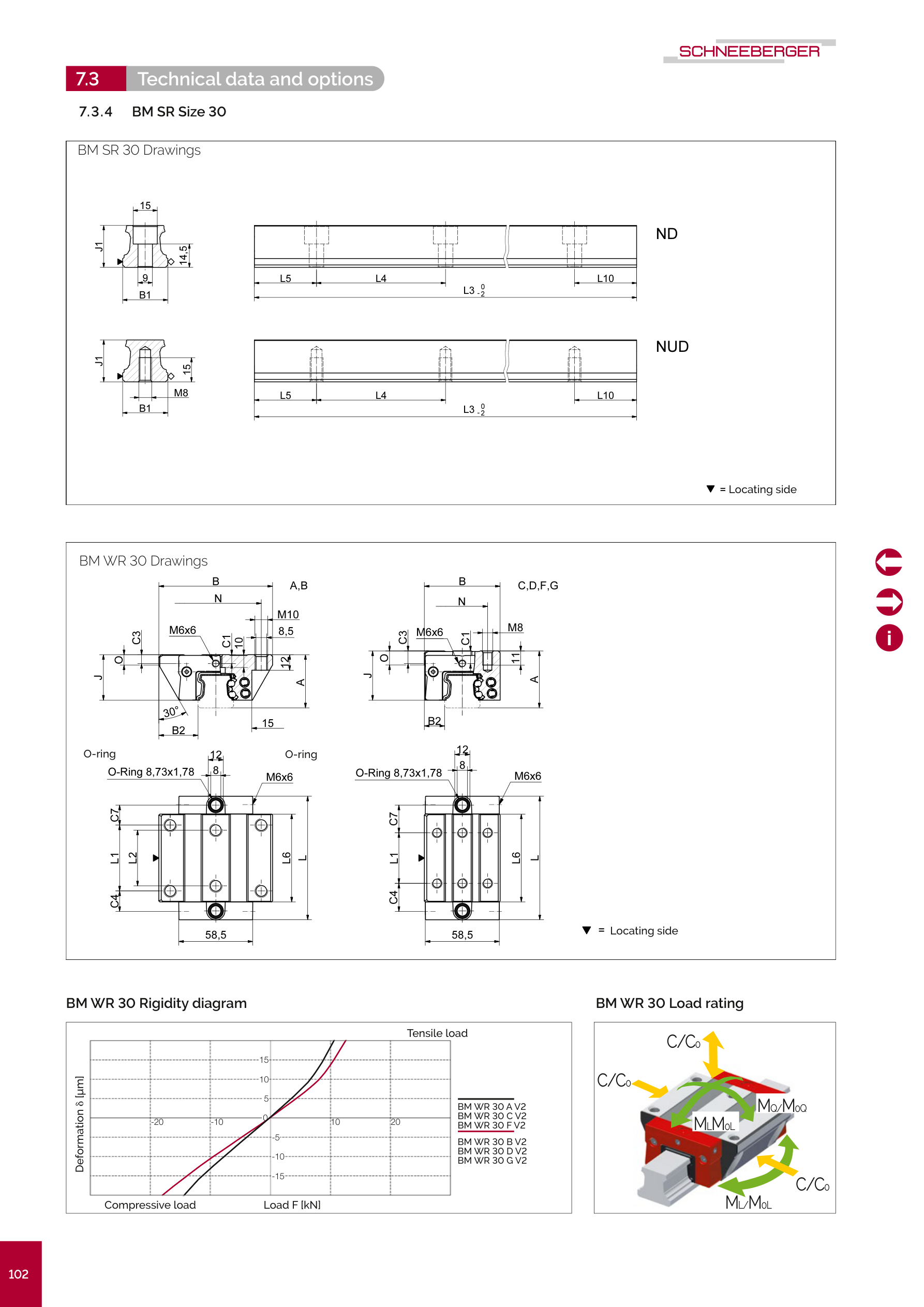

尺寸圖 BM WR/SR 30

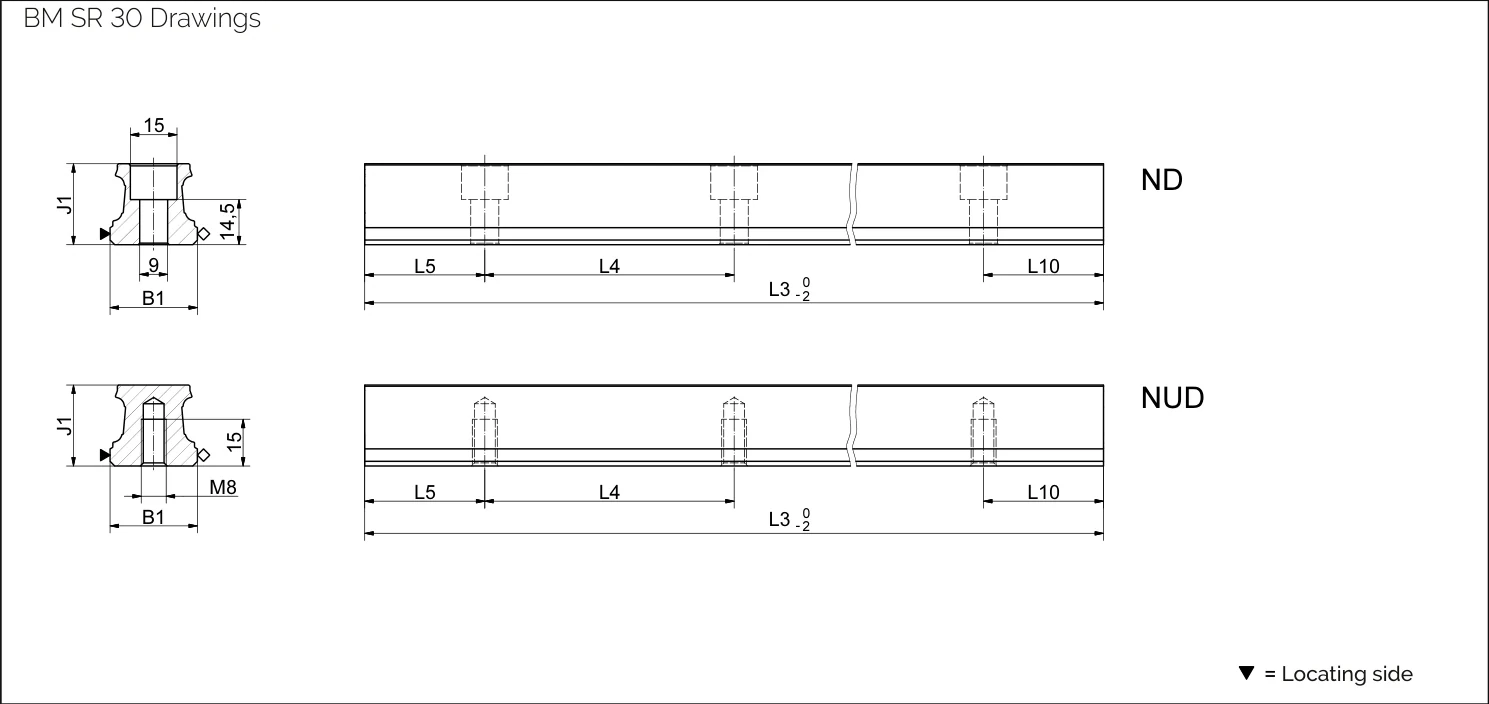

導軌規格
| 參數 | BM SR S 30-ND | BM SR S 30-NUD |
|---|---|---|
| 材質 | 不鏽鋼 | |
| 軌道寬度 B1 (mm) | 28 | 28 |
| 軌道高度 J1 (mm) | 26 | 26 |
| 最大單件長度 L3 (mm) | 3000 | 3000 |
| 固定孔間距 L4 (mm) | 80 | 80 |
| 首/末孔位置 L5/L10 (mm) | 38.5 | 38.5 |
| 軌道重量 (kg/m) | 4.3 | 4.5 |
導軌型式說明：
- ND = 標準型，上方鎖固，全硬化處理
- NUD = 底部螺孔型，全硬化處理

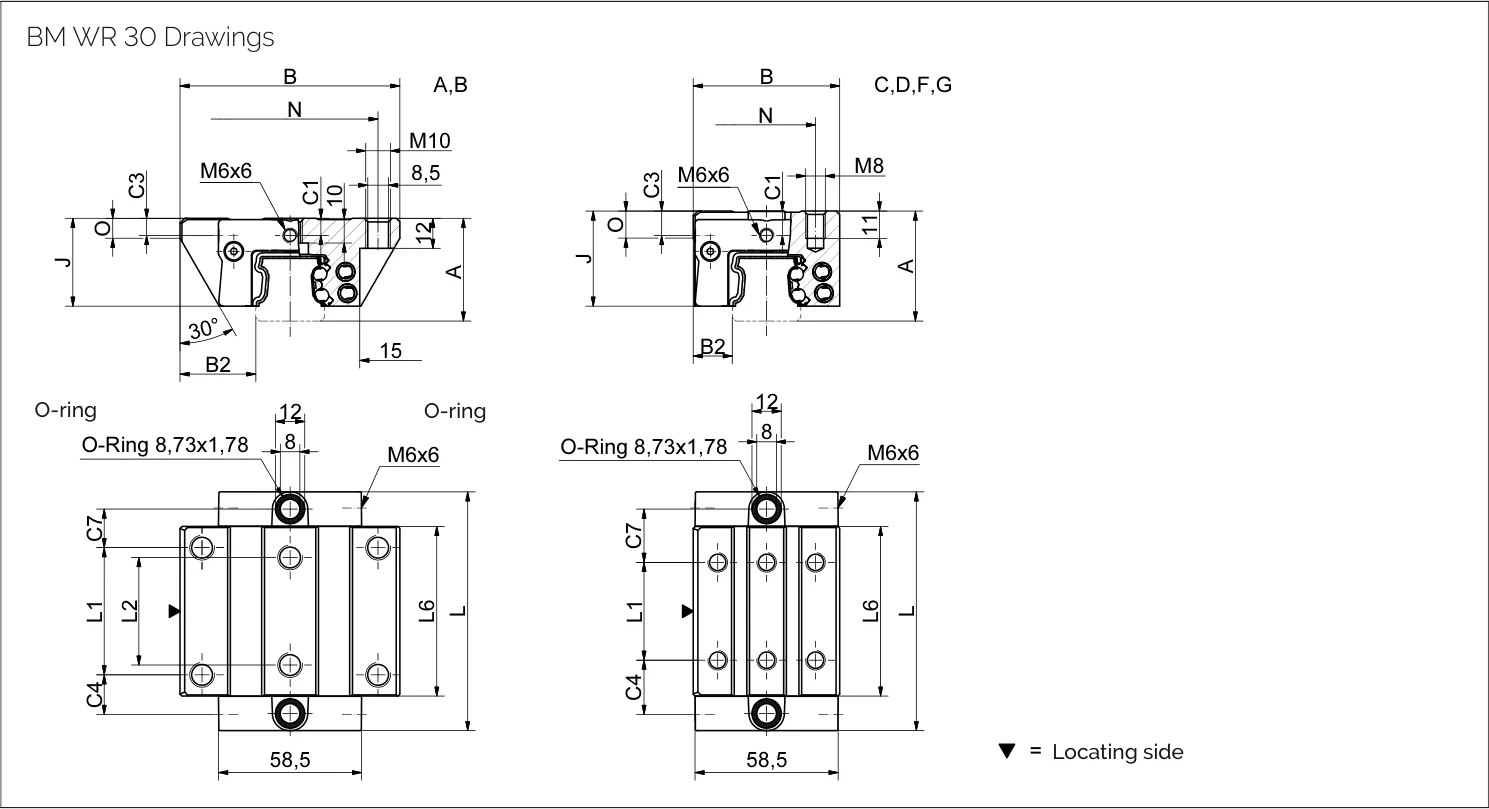

滑塊規格 BM WR W 30
可用型式：A（標準型）、B（標準加長型）、C（緊湊高型）、D（緊湊高加長型）、F（緊湊型）、G（緊湊加長型）
| 參數 | W 30-A | W 30-B | W 30-C | W 30-D | W 30-F | W 30-G |
|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 42 | 42 | 45 | 45 | 42 | 42 |
| 滑塊寬度 B (mm) | 90 | 90 | 60 | 60 | 60 | 60 |
| 定位面距 B2 (mm) | 31 | 31 | 16 | 16 | 16 | 16 |
| 前方中央潤滑孔位置 C1 (mm) | 7 | 7 | 10 | 10 | 7 | 7 |
| 側面潤滑孔位置 C3 (mm) | 7 | 7 | 10 | 10 | 7 | 7 |
| 側面潤滑孔位置 C4 (mm) | 16.2 | 27.2 | 22.2 | 23.2 | 22.2 | 23.2 |
| 頂部潤滑孔位置 C7 (mm) | 15.7 | 26.7 | 21.7 | 22.7 | 21.7 | 22.7 |
| 滑塊高度 J (mm) | 35.9 | 35.9 | 38.9 | 38.9 | 35.9 | 35.9 |
| 滑塊長度 L (mm) | 97.6 | 119.6 | 97.6 | 119.6 | 97.6 | 119.6 |
| 外側固定孔間距 L1 (mm) | 52 | 52 | 40 | 60 | 40 | 60 |
| 內側固定孔間距 L2 (mm) | 44 | 44 | - | - | - | - |
| 鋼體長度 L6 (mm) | 69.4 | 91.4 | 69.4 | 91.4 | 69.4 | 91.4 |
| 側向固定孔間距 N (mm) | 72 | 72 | 40 | 40 | 40 | 40 |
| 參考面高度 O (mm) | 8 | 8 | 11 | 11 | 11 | 11 |
| 滑塊重量 (kg) | 1.2 | 1.5 | 1.0 | 1.3 | 0.9 | 1.2 |

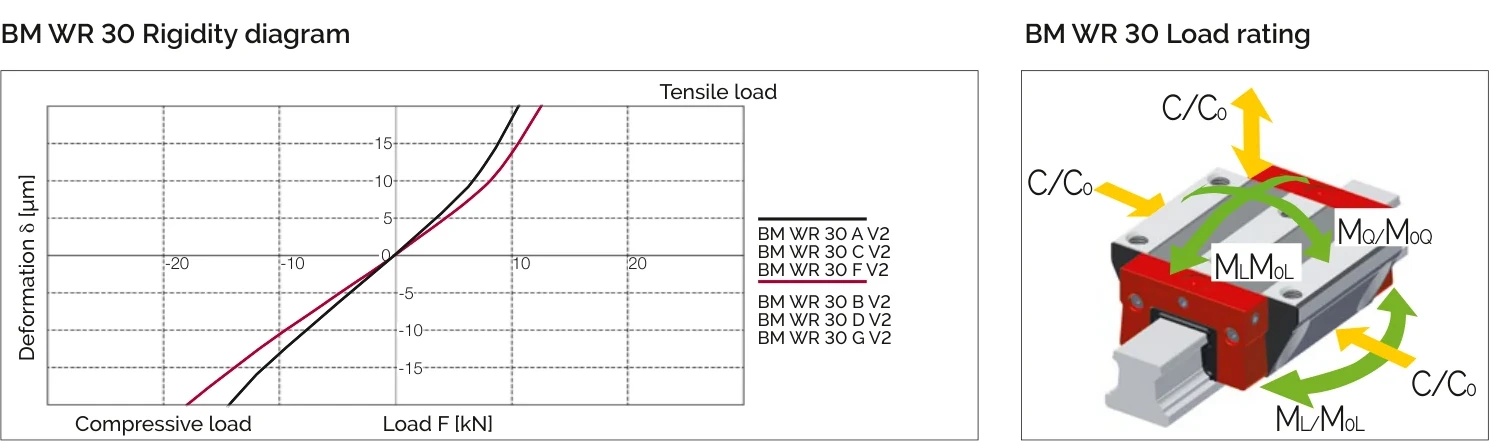

負載額定值 (BM SR 不鏽鋼版本)
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) | MQ 動橫向力矩 (Nm) | ML 動縱向力矩 (Nm) |
|---|---|---|---|---|---|---|
| A / C / F | 54,145 | 24,820 | 921 | 705 | 422 | 323 |
| B / D / G | 70,805 | 30,005 | 1,202 | 1,182 | 509 | 501 |
負載額定值說明
- C0 = 靜態負載額定值 (Static load capacity)
- C100 = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M0Q / MQ = 橫向力矩 (Cross moment)
- M0L / ML = 縱向力矩 (Longitudinal moment)
