SCHNEEBERGER 線性導軌不是設計為承重結構組件，而是作為導向組件。
水平安裝表示運動方向水平運行。同樣地，垂直安裝表示運動方向偏離水平面。
封閉式配置
封閉式配置是一種固定/固定軸承。它可以承受任何方向的力矩和力。 剛性和運行精度可以通過改變預壓來影響。
封閉式配置的優點和特點：
- 支援任何操作位置、負載方向和力矩負載
- 支援小型導軌基座
- 必須預壓。因此，剛性和精度得到提高
封閉式配置範例

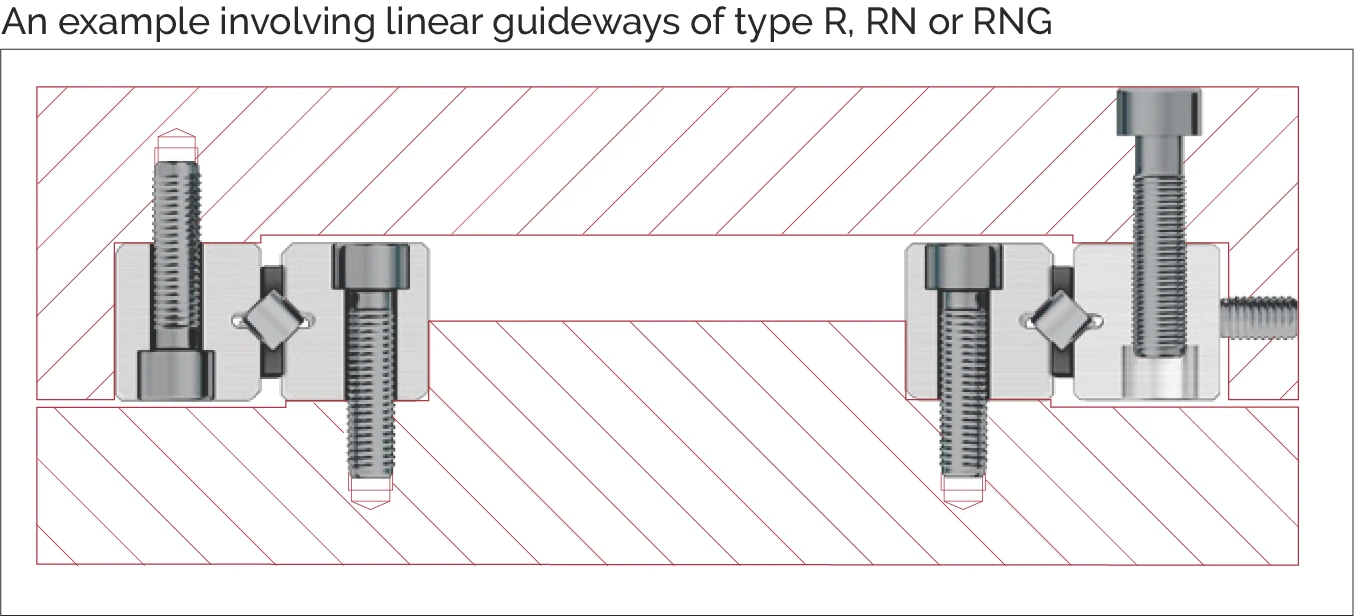

Type R, RN 或 RNG 線性導軌範例

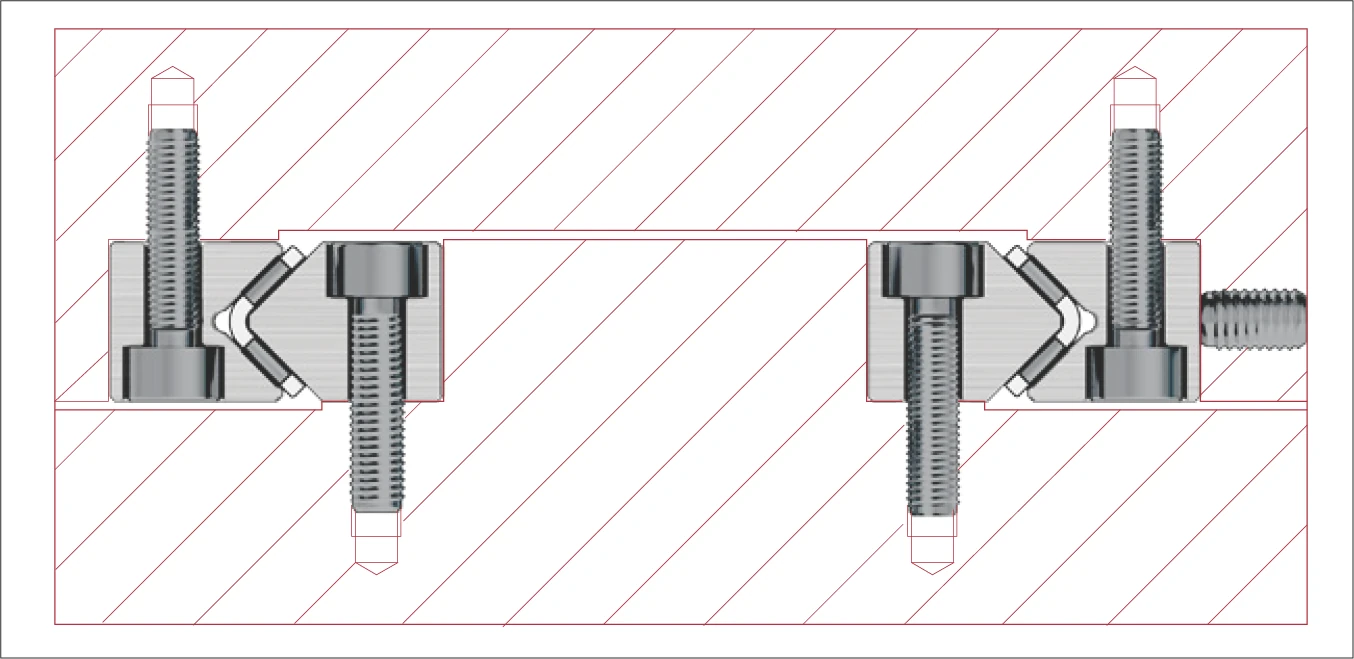

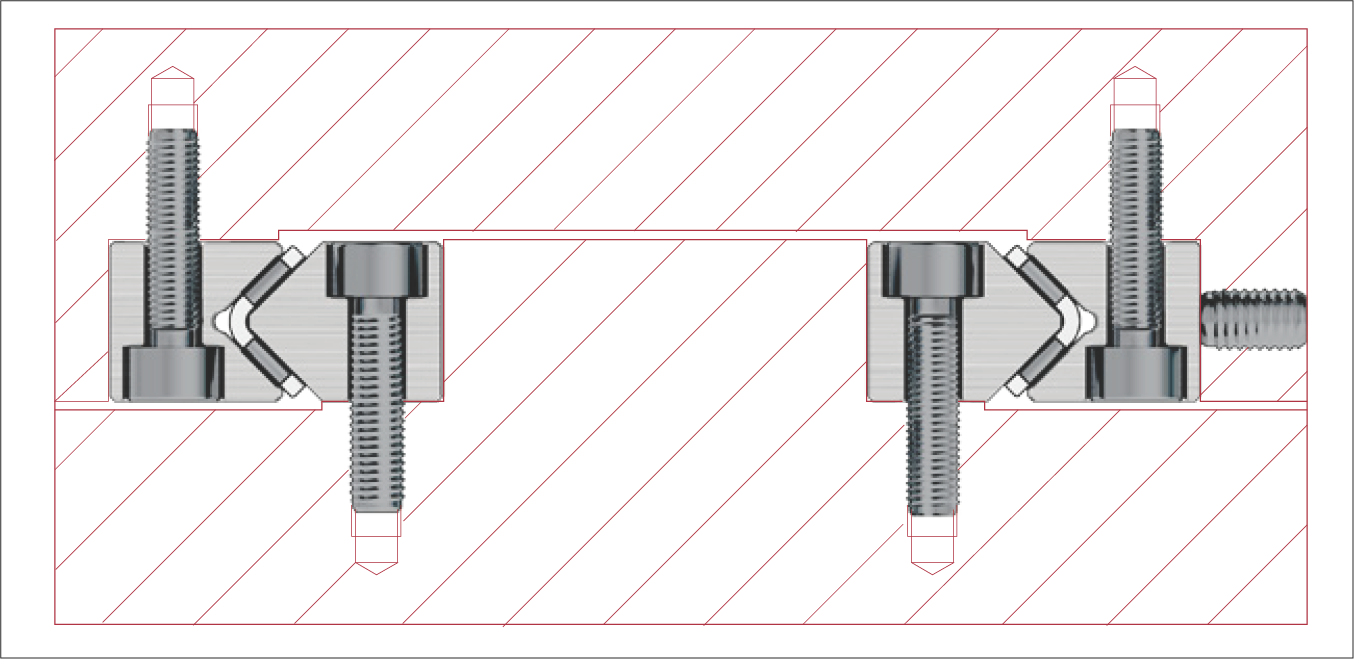

Type N/O 或 M/V 線性導軌範例
Type SK, SKD, SKC 或 SR 循環單元與 Type RD 雙 V 形導軌範例

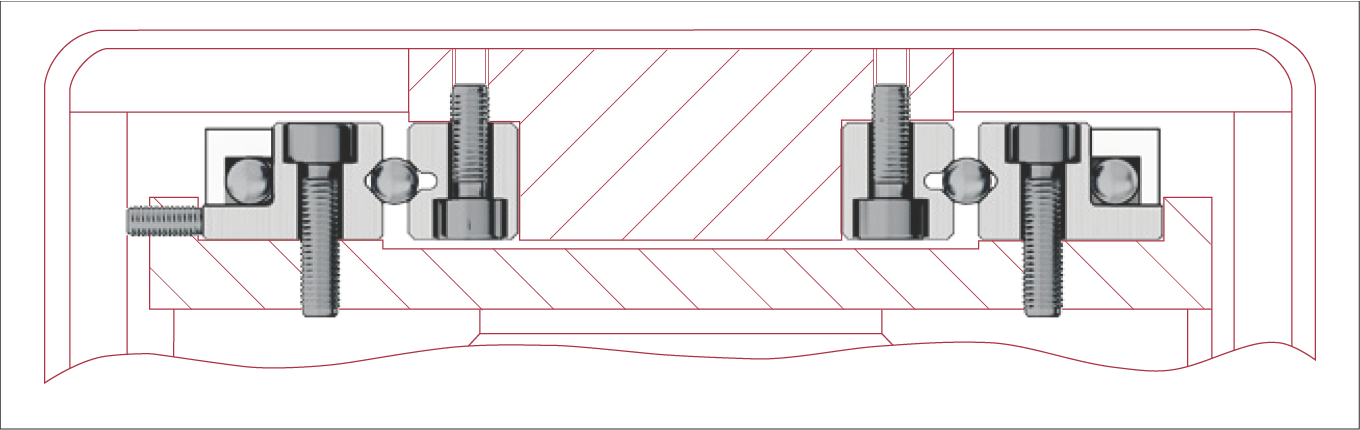

Type SK 循環單元與 Type R 線性導軌範例

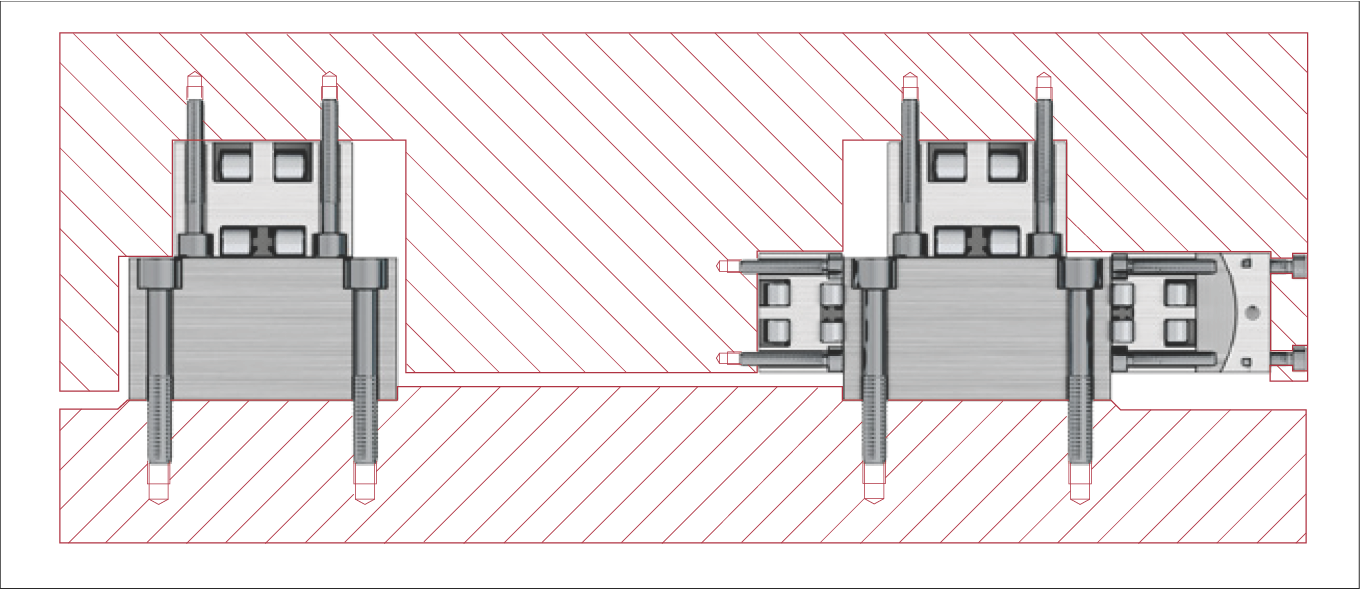

Type NRT 循環單元與 Type E 表面導軌範例
開放式配置
開放式配置是一種固定/鬆散軸承，提供以下優點和特點：
開放式配置的優點和特點：
- 主要用於負載集中作用於導軌平面垂直方向，且不允許因張緊周圍結構而產生變形的情況
- 熱側向變化得到平衡
- 可以輕鬆跨越大型軸承跨距
- 需要大型導軌基座
- 非常便於安裝，因為機器組件可以輕鬆地安裝和/或拆卸
開放式配置範例

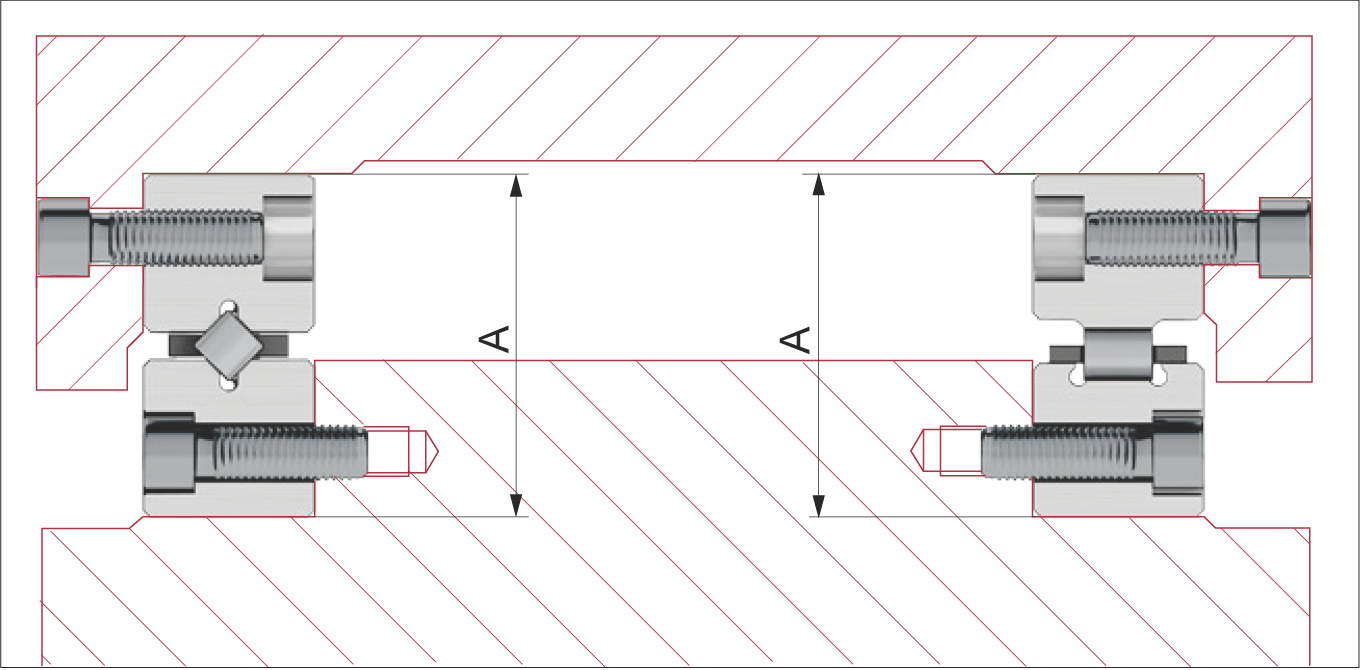

Type R, RN 或 RNG 線性導軌與 Type W/Z 表面導軌範例。
在開放式配置中，兩對導軌的高度 A 必須匹配（見第 7.5 章）

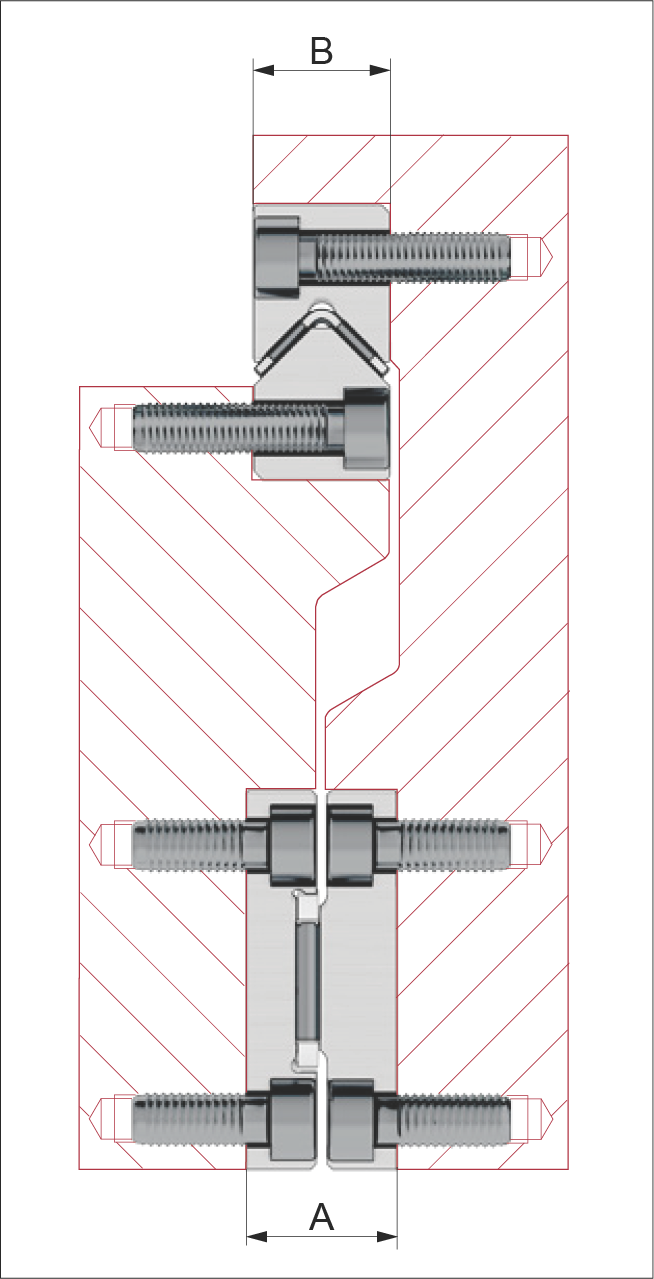

Type N/O 或 M/V 懸掛線性導軌與 Type L/M 表面導軌範例。
尺寸 A 和 B 必須高度匹配
