本頁面提供 AXCR 交叉滾子軸承的壽命計算公式和靜態極限負載圖。這些資訊用於確定軸承在給定負載條件下的預期壽命和安全運行範圍。

壽命和負載安全係數

Life Time and Load Safety Factor

通用說明

以下計算通常用於簡單的應用情況,並提供良好的近似值。

myonic 計算服務

通過 myonic 的特殊計算程序,可以精確計算額定壽命。計算所需資料包括:

  • 應用詳情(圖紙、草圖、技術規格)
  • 工件尺寸和重量
  • 負載週期詳情(切削力、速度、運行時間)

動態等效負載

Dynamically Equivalent Load

在具有徑向和軸向負載以及對軸承產生影響的速度的應用中,所有負載可合併成單一等效負載。此「動態等效負載」可按以下公式計算:

P = X · (Fr + 2M/Dpw) + Y · Fa
當 Fa / (Fr + 2M/Dpw) ≤ 1.5X = 1, Y = 0.45
當 Fa / (Fr + 2M/Dpw) > 1.5X = 0.67, Y = 0.67
符號 說明 單位
P動態等效負載[N]
Fr徑向負載[N]
Fa軸向負載[N]
M扭矩[Nmm]
Dpw滾子中心直徑[mm]
X徑向負載係數-
Y軸向負載係數-

額定壽命

Nominal Life Time

額定壽命可通過以下公式估算。額定壽命表示在相同負載和速度下,同類型所有軸承中 90% 在材料疲勞發生前達到的旋轉次數(以百萬計):

L = (C/P)10/3
符號 說明 單位
L額定壽命[106 轉]
C動態額定負載(主要徑向負載用 Cr,主要軸向負載用 Ca[N]
P動態等效負載[N]

等效靜態負載

Equivalent Static Load

等效靜態負載將靜態應用期間產生的所有負載合併為單一負載。此負載以與實際有效負載相同的方式對軸承施加負載:

P0 = (Fr + 2M/Dpw) + 0.44 · Fa
符號 說明 單位
P0等效靜態負載[N]
Fr徑向負載[N]
Fa軸向負載[N]
M扭矩[Nmm]
Dpw滾子中心直徑[mm]

靜態負載安全係數

Static Load Safety Factor

靜態負載安全係數描述了靜態額定負載 C0(取決於應用情況,可使用 C0a 或 C0r)與等效靜態負載 P0 之間的關係。根據各自的運行條件,需要達到不同的靜態負載安全係數。如需更精確的資訊,請聯繫我們的技術支援。

S0 = C0/P0
符號 說明
S0靜態負載安全係數
C0靜態額定負載
P0等效靜態負載

極限負載圖說明

Limiting Load Diagram

靜態極限負載圖用於:

  • 檢查所選軸承尺寸是否主要承受靜態負載
  • 確定 AXCR 能夠吸收的傾覆力矩 Mk(除軸向負載外)

靜態極限負載圖考慮了外環的靜態負載安全係數 S0 ≥ 4 以及螺絲和軸承環強度。

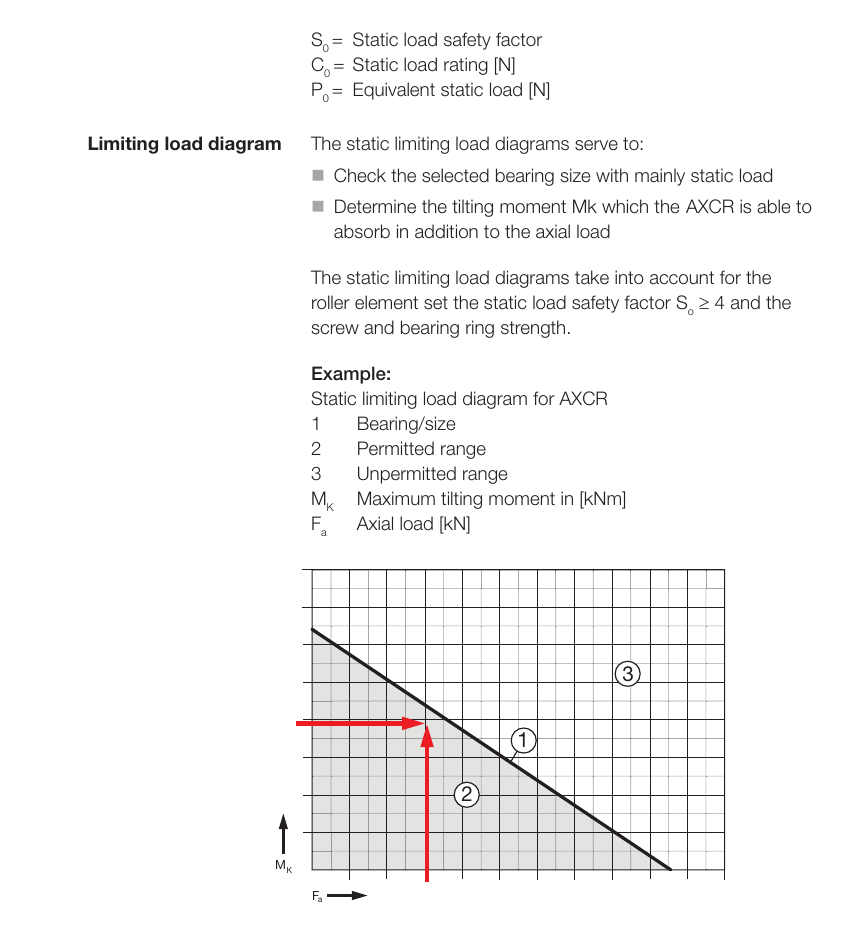

極限負載圖說明

如何使用負載圖

  • X 軸 (Fa):軸向負載 [kN]
  • Y 軸 (Mk):最大傾覆力矩 [kNm]
  • 1 = 軸承/尺寸(Bearing/size)
  • 2 = 允許範圍(Permitted range)
  • 3 = 不允許範圍(Unpermitted range)

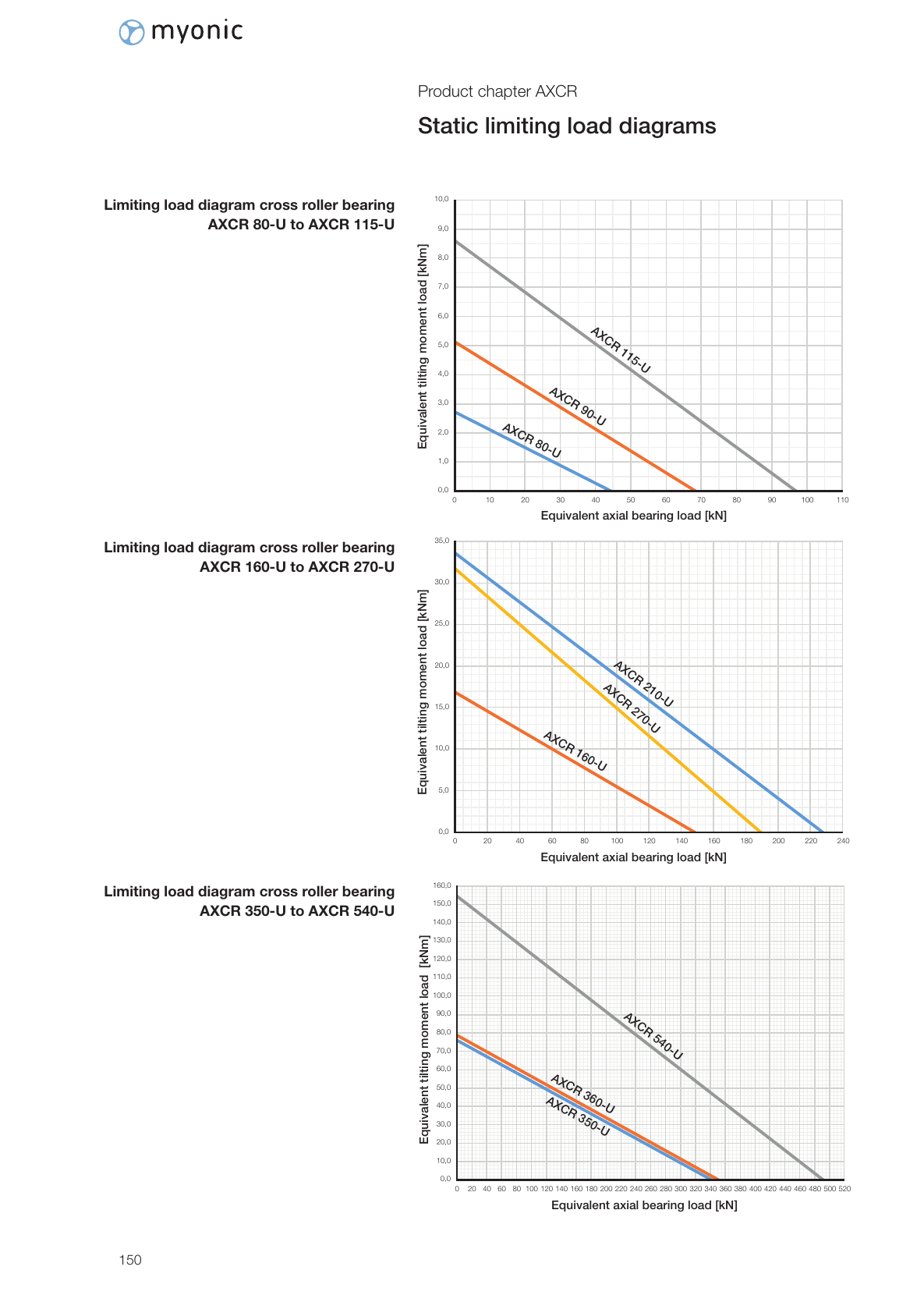

AXCR-U 極限負載圖

Limiting Load Diagram Cross Roller Bearing AXCR-U

AXCR-U 極限負載圖

以上負載圖涵蓋三個尺寸範圍:

  • AXCR 80-U 至 AXCR 115-U - 小尺寸系列
  • AXCR 160-U 至 AXCR 270-U - 中尺寸系列
  • AXCR 350-U 至 AXCR 540-U - 大尺寸系列

查看 AXCR-U 完整規格表 →

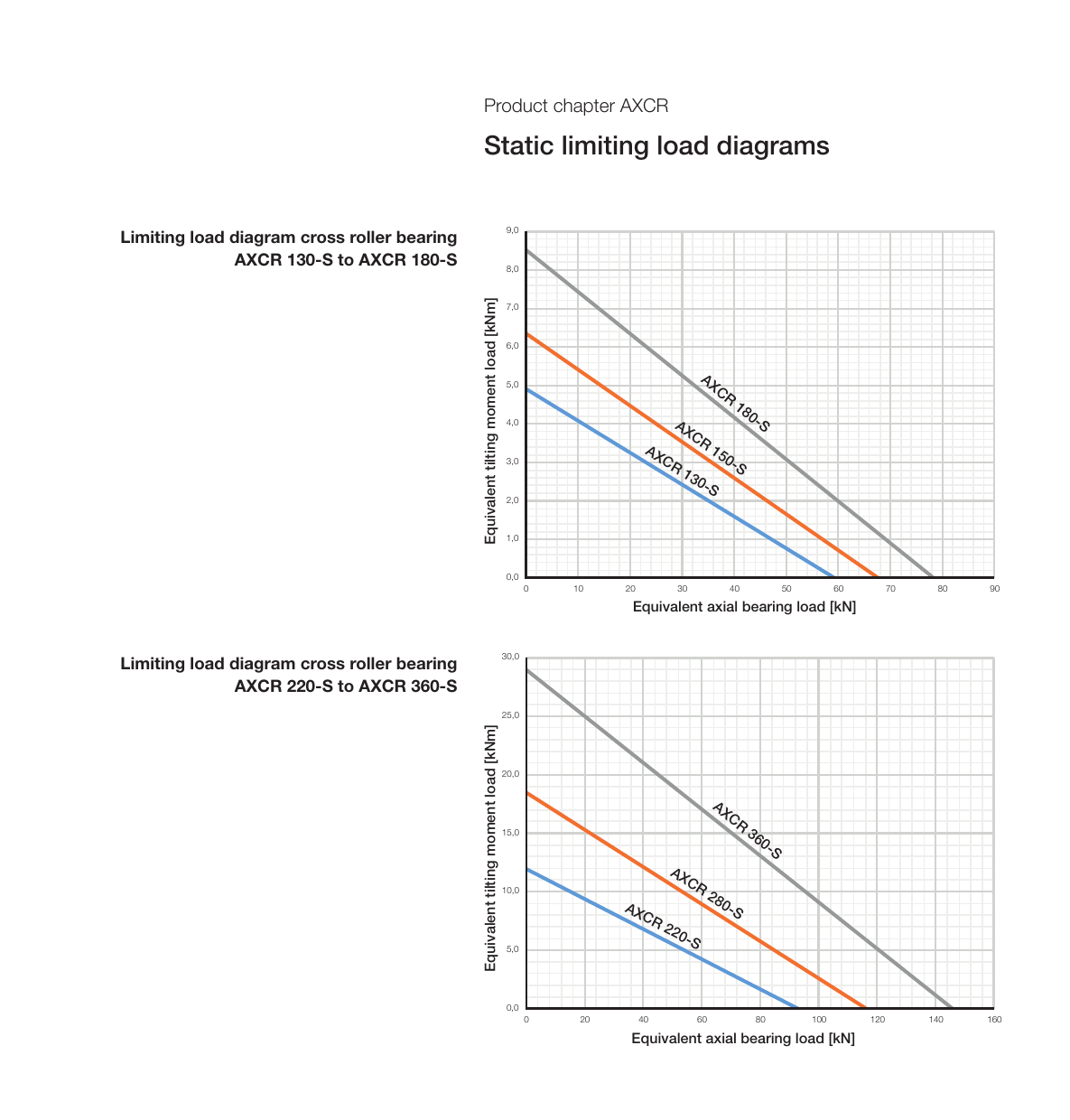

AXCR-S 極限負載圖

Limiting Load Diagram Cross Roller Bearing AXCR-S

AXCR-S 極限負載圖

以上負載圖涵蓋兩個尺寸範圍:

  • AXCR 130-S 至 AXCR 180-S - 小尺寸系列
  • AXCR 220-S 至 AXCR 360-S - 大尺寸系列

查看 AXCR-S 完整規格表 →

相關資源

詳細負載圖

完整的靜態極限負載圖可在官方產品目錄中找到:

下載 AXCR 產品目錄 PDF →
