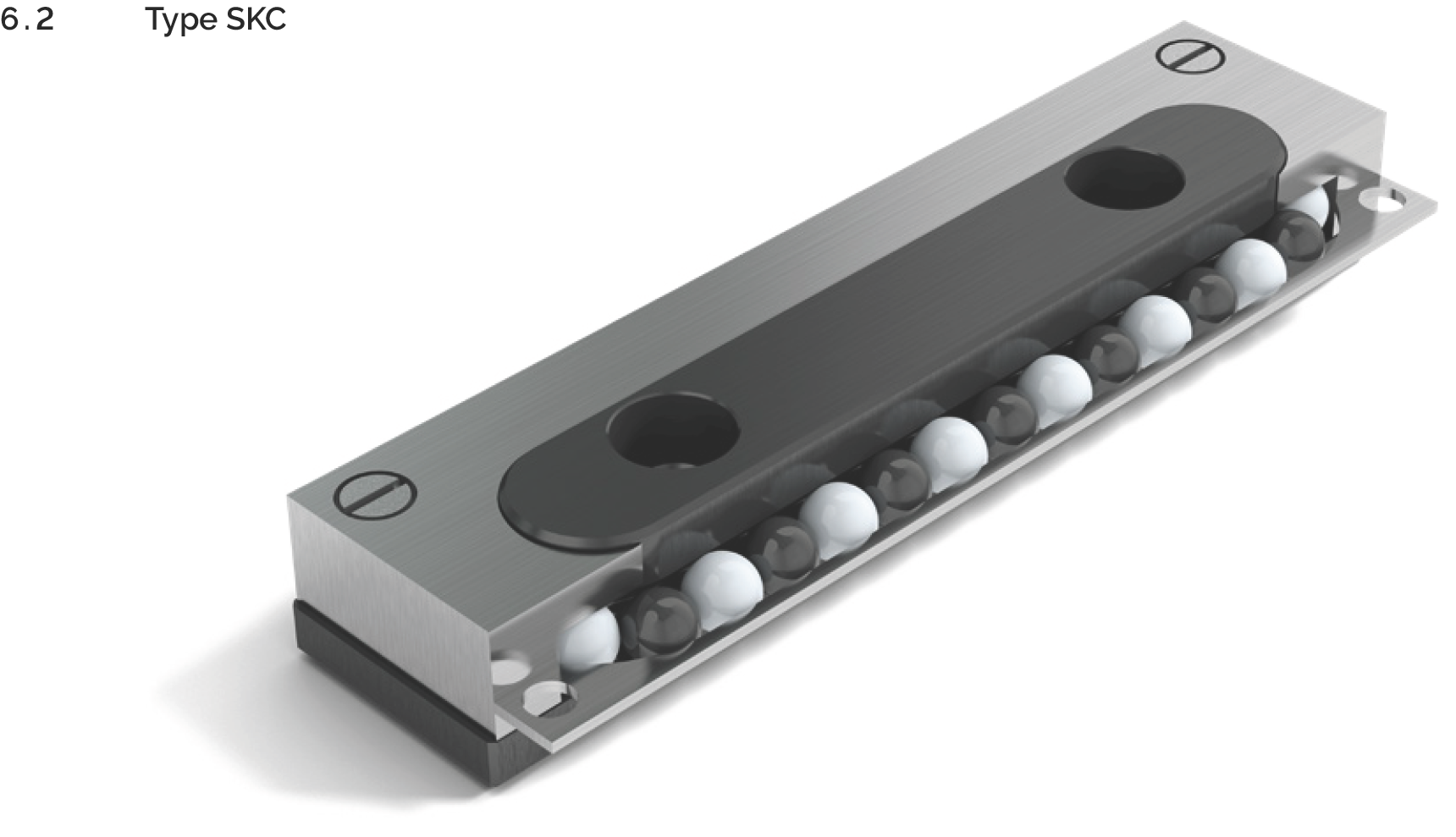

Type SKC
Type SKC 循環單元配備陶瓷滾珠，專為最小潤滑、真空和潔淨室應用而設計。SKC 採用 DURALLOY® 塗層鋼製支撐結構，結合陶瓷滾珠，提供卓越的耐腐蝕性和在極端環境下的可信賴性能。
基準數據
支撐結構
- 高精度淬火研磨
材料
- 支撐結構：DURALLOY® 塗層工具鋼
- 滾動元件：陶瓷滾珠（Si₃N₄）
- 保持器：高性能聚合物
- 端蓋：耐腐蝕聚合物
刮水器
- 集成式端蓋刮水器，用於粗污染防護
- 可選配額外的彈性體刮水器
速度
2 m/s
加速度
50 m/s²
工作溫度
-150°C 至 +200°C
相容性
Type SKC 循環單元可與以下線性導軌配合使用：
- Type R 和 RD（標準滾子導軌）
Type SKC 的尺寸與負載能力

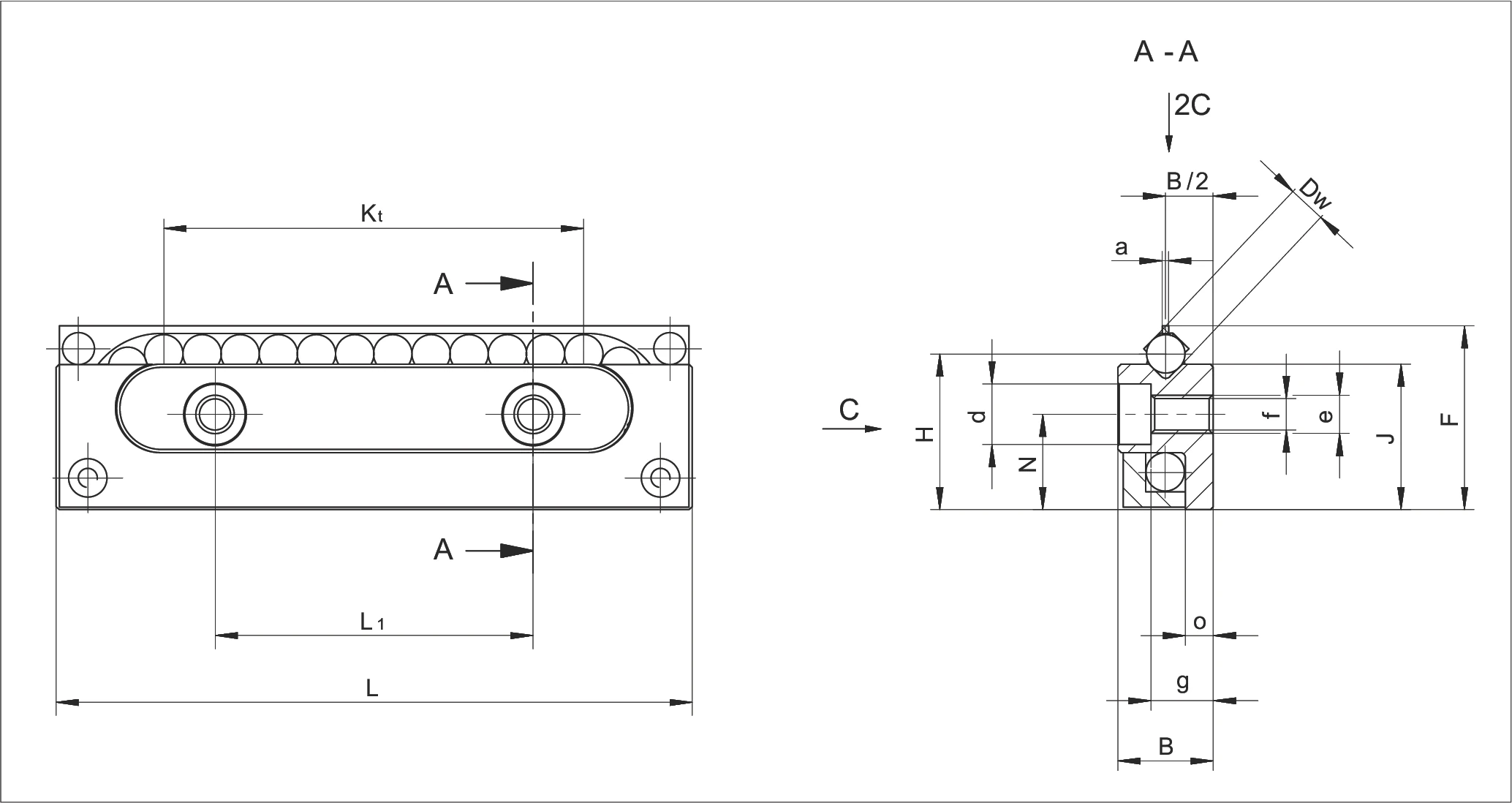

尺寸圖
規格表
| 型號與尺寸 | 重量 (g) | 尺寸 (mm) | C* (N) | 選項 (見第8章) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | Dw | F | H | J | Kt | L | L1 | N | a | d | e | f | g | o | ||||
| SKC 3-075 | 44 | 8 | 3 | 16.9 | 14.5 | 13.8 | 48 | 75 | 25 | 9 | 0.5 | 6 | M4 | 3.3 | 4.9 | 2.4 | 75 | GP |
| SKC 6-100 | 212 | 15 | 6 | 28.9 | 24.5 | 22.9 | 60 | 100 | 50 | 15 | 1 | 9.5 | M6 | 5.2 | 9.8 | 4.4 | 125 | GP |
註記：
- C* 表示靜態負載能力
- 選項 GP：陶瓷滾珠循環單元帶預壓
Type SKC 的安裝尺寸與許可扭矩

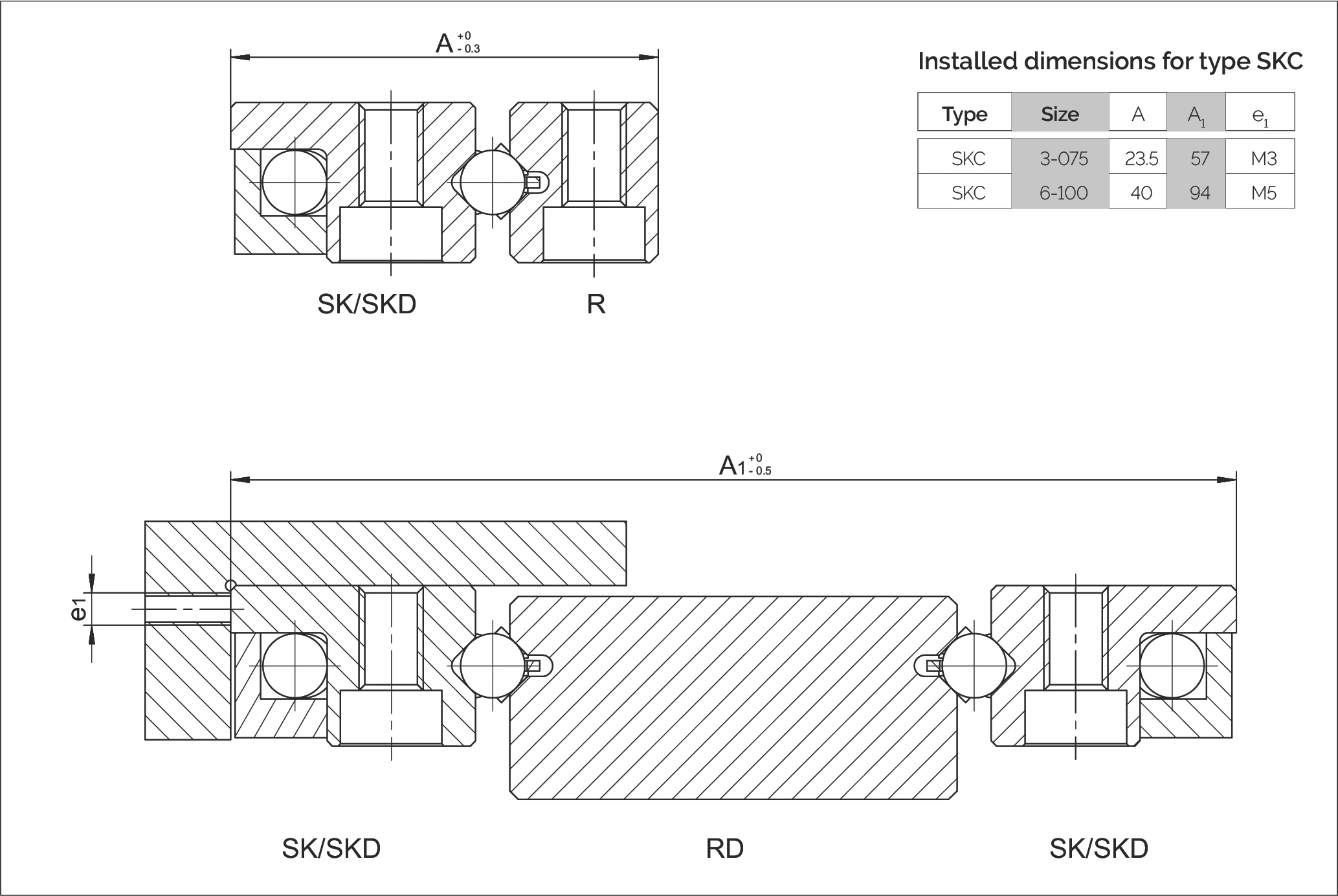

安裝尺寸

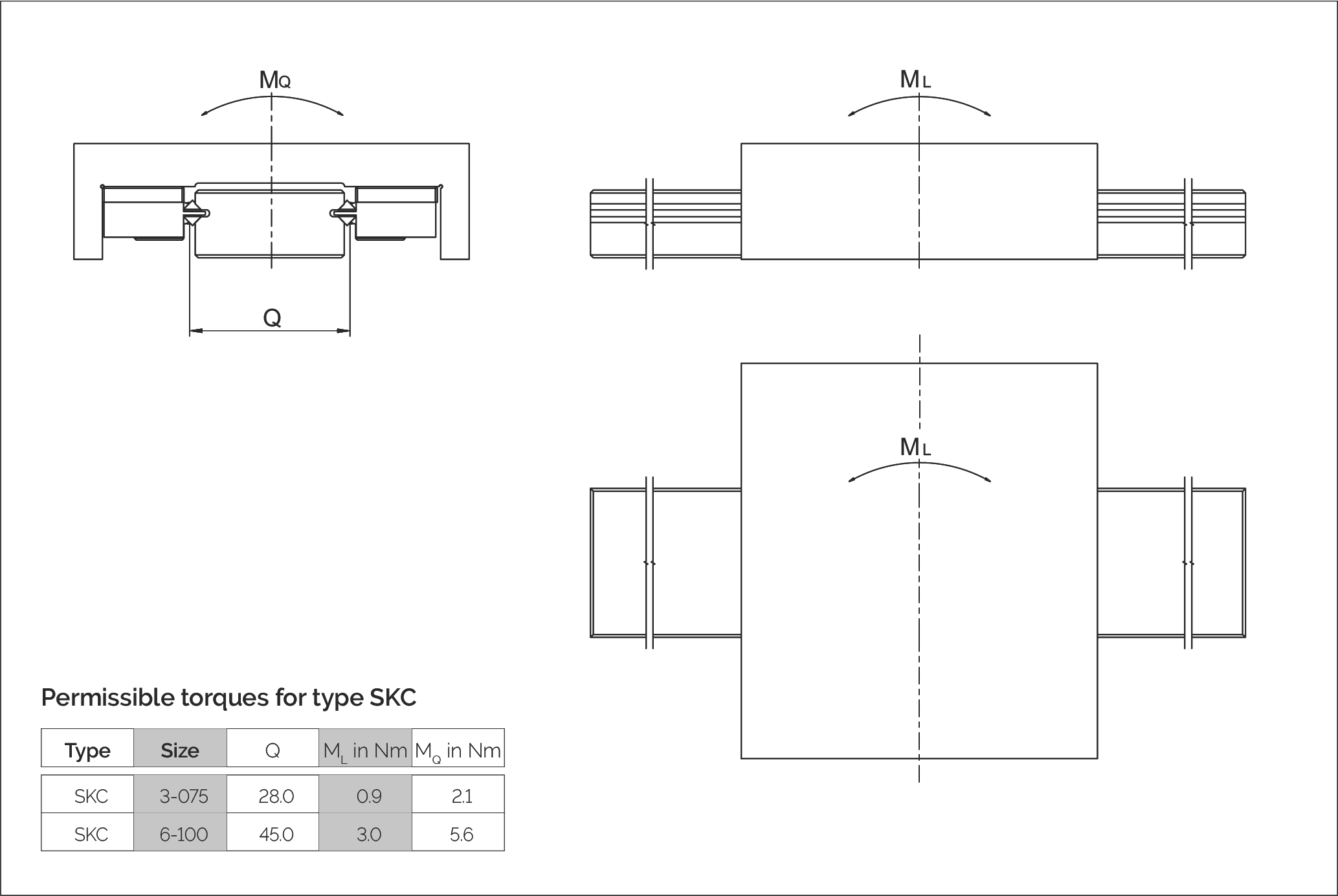

許可扭矩
