概述
本頁列出 AXRY-EX 系列各型號的軸向與徑向動態、靜態額定負載，以及軸承位置剛性（軸向、徑向、傾覆）和極限轉速等關鍵性能參數。
額定壽命 (Nominal life time)
額定壽命由 myonic 以專用計算程式計算。您可來信 sales@eb-system.com 索取技術問卷，由應用工程團隊代為計算。計算所需資料包括：
- 應用細節（圖面、草圖、規格）
- 工件尺寸與重量
- 負載循環（切削力、轉速、運轉時間）
靜態負載安全係數 (Static load safety factor)
靜態負載安全係數 S0 須就徑向與軸向軸承部分分別核算，可通過以下公式：
S0 = C0a / F0a 或 S0 = C0r / F0r
工具機應用建議 S0 ≥ 4。

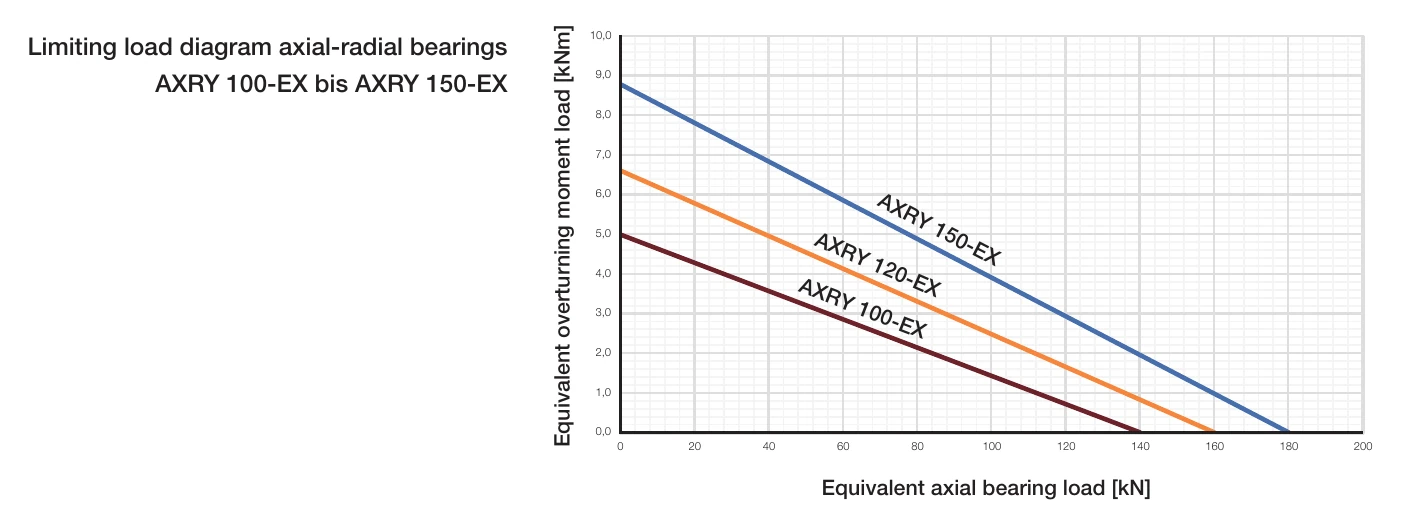

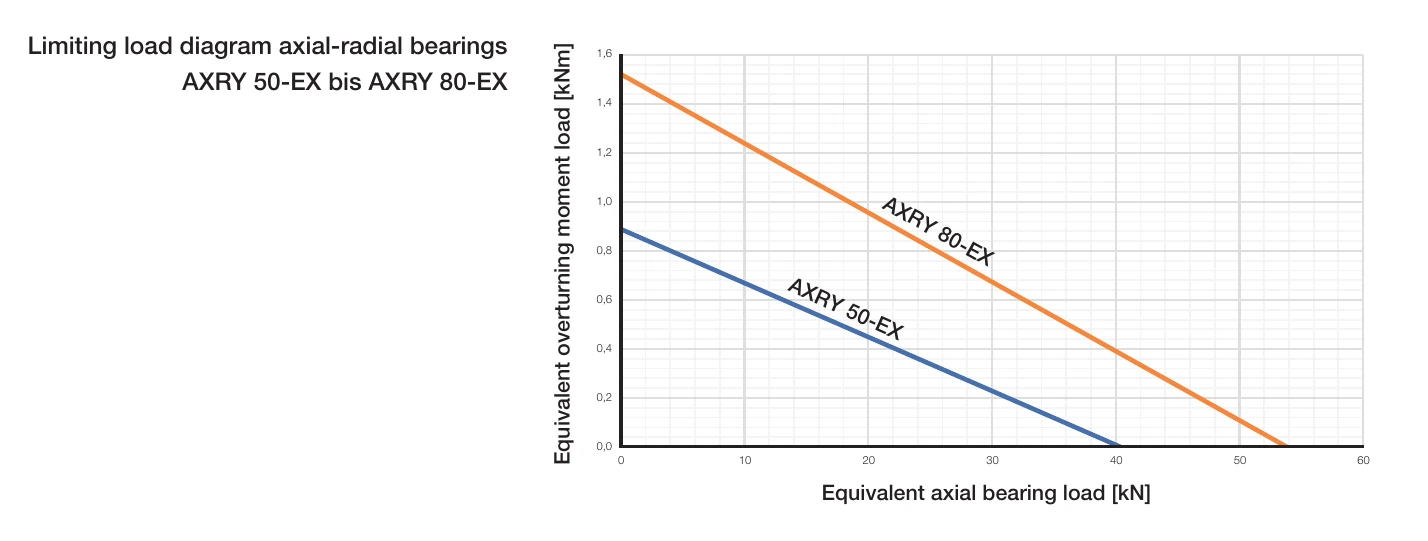

靜態極限負載圖
靜態極限負載圖用於：(1) 檢核所選軸承尺寸在主要為靜態負載下的承載；(2) 判定 AXRY 在軸向負載之外尚可承受的傾覆力矩 MK。圖中已就滾子組計入靜態負載安全係數 S0 ≥ 4，以及螺栓與套圈強度。

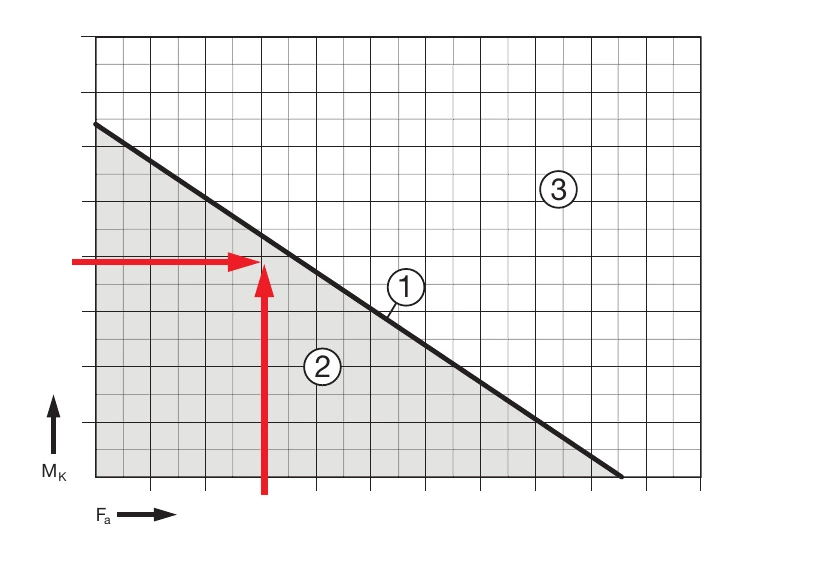

判讀方式
- 1：軸承尺寸曲線／2：允許範圍／3：不允許範圍
- MK：最大傾覆力矩 [kNm]／Fa：軸向負載 [kN]
負載額定值與剛性總表
符號說明
- Ca：動態軸向額定負載（Dynamic axial load rating）[kN]
- C0a：靜態軸向額定負載（Static axial load rating）[kN]
- Cr：動態徑向額定負載（Dynamic radial load rating）[kN]
- C0r：靜態徑向額定負載（Static radial load rating）[kN]
- nG：潤滑脂極限轉速（Limiting speed, grease）[rpm]
- MRL：軸承摩擦力矩（Bearing friction torque，參考值，潤滑脂）[Nm]
- Cal：軸向位置剛性（Axial rigidity of bearing position）[kN/μm]
- Crl：徑向位置剛性（Radial rigidity of bearing position）[kN/μm]
- Ckl：傾覆剛性（Tilting rigidity of bearing position）[kNm/mrad]
- Rmin：最小倒角半徑（Minimum corner radius）[mm]
| 型號 | 軸向額定負載 | 徑向額定負載 | nG [rpm] | MRL [Nm] | 軸承位置剛性 | Rmin [mm] | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ca [kN] | C0a [kN] | Cr [kN] | C0r [kN] | Cal [kN/μm] | Crl [kN/μm] | Ckl [kNm/mrad] | ||||
| AXRY 50-EX | 33.5 | 161.6 | 22.7 | 39.2 | 2000 | 1.5 | 2.4 | 1.2 | 2.5 | 0.6 |
| AXRY 80-EX 4) | 39.5 | 215.4 | 51.0 | 104.9 | 1500 | 2.0 | 3.0 | 1.9 | 4.9 | 0.6 |
| AXRY 100-EX 4) | 89.2 | 560.6 | 56.3 | 126.9 | 1300 | 2.0 | 4.1 | 2.4 | 10.0 | 0.8 |
| AXRY 120-EX | 95.3 | 640.6 | 62.1 | 152.9 | 1150 | 4.5 | 4.8 | 3.0 | 16.3 | 0.8 |
| AXRY 150-EX | 100.4 | 720.7 | 68.4 | 185.0 | 1000 | 7.0 | 5.4 | 3.7 | 25.1 | 0.8 |
4) 大型 L 環螺絲沉孔對軸承孔開口，此區域內不支撐軸承內徑。（Screw counterbores in large L-ring open to bearing bore. Bearing inside diameter is not supported in this area.）
MRL 為參考值：量測轉速 nconst = 5 min-1；使用 myonic 標準潤滑脂、標準用量；不含支撐環；至極限轉速前摩擦力矩可增大至 2.5 倍。
軸向跳動與徑向跳動
符號說明
- PL：預壓（Preload）
- RL：間隙（Clearance）
- Standard：標準精度（軸向跳動及徑向跳動）[μm]
- Restricted：限制精度（軸向跳動及徑向跳動）[μm]
| 型號 | 軸向跳動 & 徑向跳動 [μm] | |
|---|---|---|
| Standard PL & RL | Restricted PL & RL | |
| AXRY 50-EX | 2 | 1 |
| AXRY 80-EX 4) | 3 | 1.5 |
| AXRY 100-EX 4) | 3 | 1.5 |
| AXRY 120-EX | 3 | 1.5 |
| AXRY 150-EX | 3 | 1.5 |
跳動量於安裝在理想周邊結構的軸承上量測。
重要注意事項
- 動態負載：動態運行條件下應使用動態額定負載（Ca、Cr）進行壽命計算。
- 高速應用：超過極限轉速 nG 的應用請另行向 sales@eb-system.com 洽詢。
- 預壓影響：預壓會減少可用的外部負載能力，同時增加剛性。
- 安裝誤差：安裝誤差會在軸承中產生額外的內部負載，應納入設計評估。
