Type RN
Type RN 線性導軌是 R 型導軌的邏輯優化版本。它具有與 R 型相同的安裝尺寸,但由於導軌的接觸表面得到優化,因此性能更高。導軌之間減小的間隙寬度也能更好地防止污染物進入。
基準數據
軌道和表面質量
- 研磨的支撐和/或定位表面和軌道(90° V 型)
使用材料(標準)
- 通過硬化工具鋼製成的軌道 1.2842,硬度 58 – 62 HRC
- 對於不鏽鋼導軌,使用工具鋼 1.4034 和 1.4112
滾動元件
- 滾柱
速度
- 1 m/s
加速度
- 50 m/s²
- 300 m/s² 採用保持架控制
精度
- RN 線性導軌提供三種品質等級(見第 9 章)
工作溫度
- -40°C 至 +80°C

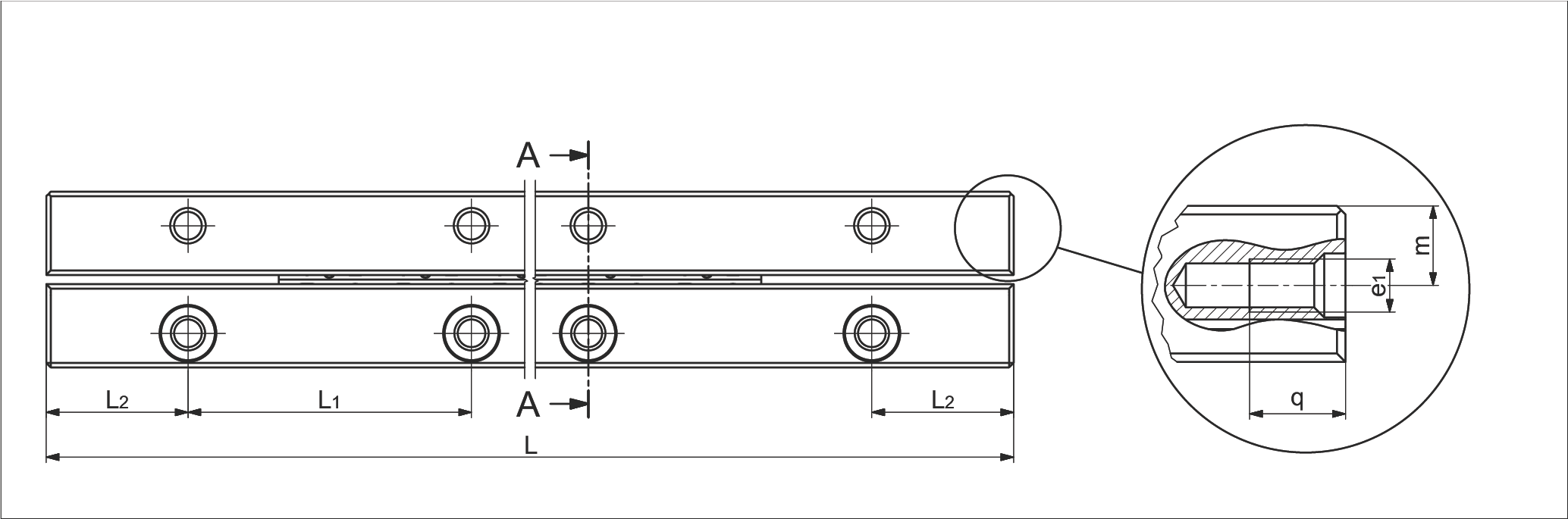

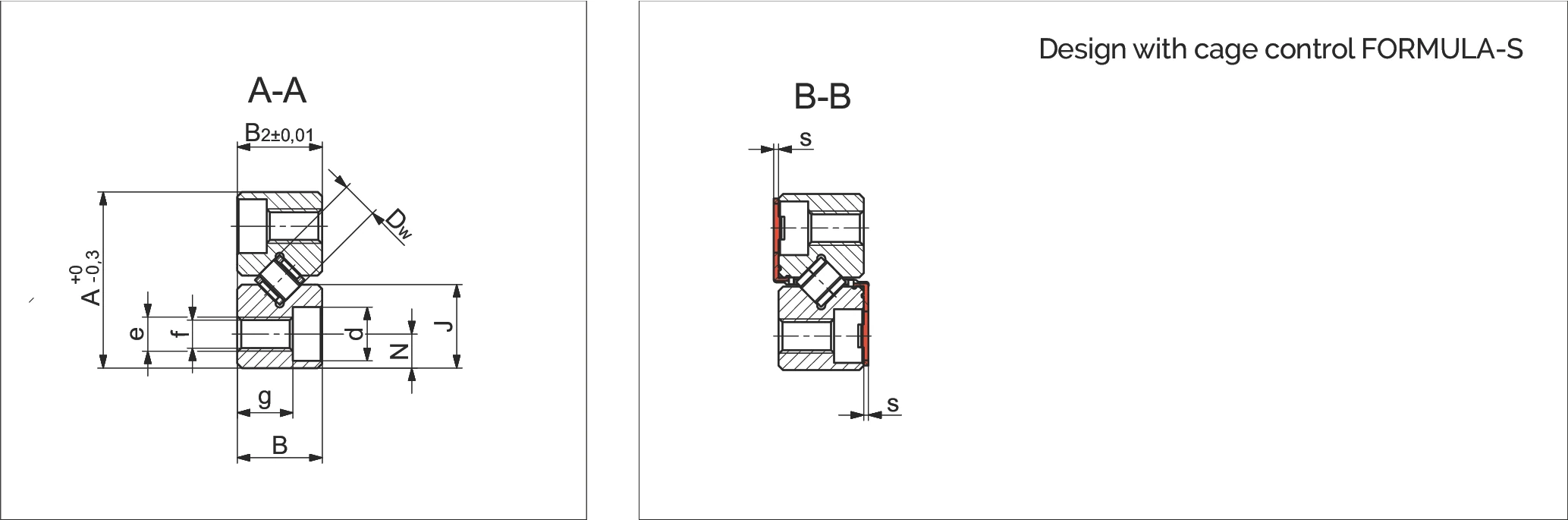

尺寸與負載能力 Type RN
設計特點

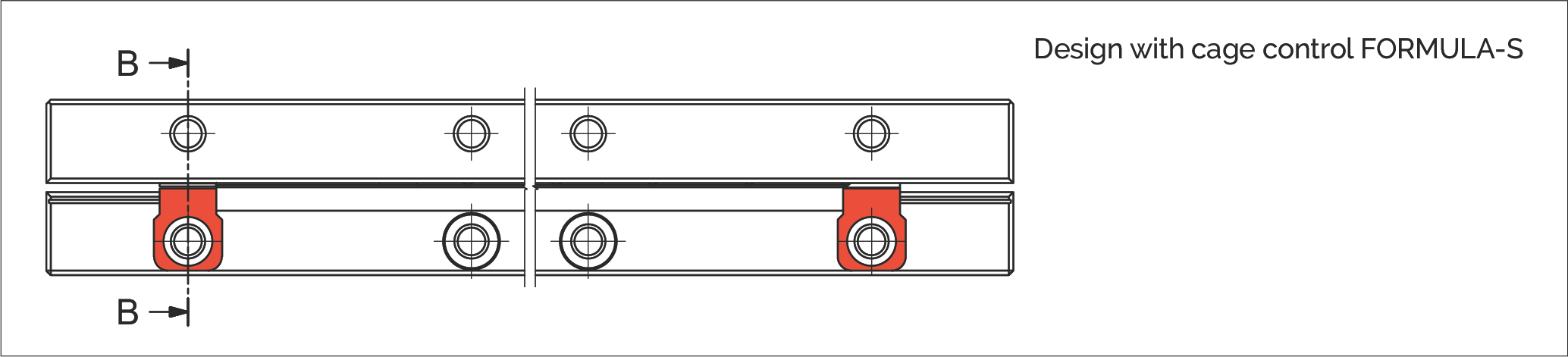

B 採用滾柱籠架控制 FORMULA-S 設計
規格表 - Type RN 3, 4, 6
| Type | Size | L | 尺寸 (mm) | 選項(7) | 附件(3) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g | A | B/B2 (2) | Dw | J | L1 | L2 | N | d | e | e1 | f | g | m | q | s | ||||
| RN | 3 | 50 | 24 | 18 | 8 | 3 | 8.7 | 25 | 12.5 | 3.5 | 6 | M4 | M3 | 3.3 | 4.8 | 4.8 | 7 | 0.85 | SQ SSQ RF EG ZG HA DU DR KS | 滾柱籠架: - KBN 3 - KBS 3 端螺絲: - GAN 3 緊固螺絲: - GD 3 - GD 4 |
| 75 | 35 | |||||||||||||||||||
| 100 | 47 | |||||||||||||||||||
| 125 | 59 | |||||||||||||||||||
| 150 | 71 | |||||||||||||||||||
| 175 | 82 | |||||||||||||||||||
| 200 | 94 | |||||||||||||||||||
| 225 | 106 | |||||||||||||||||||
| 250 | 118 | |||||||||||||||||||
| 275 | 129 | |||||||||||||||||||
| 300 | 141 | |||||||||||||||||||
| RN | 4 | 80 | 62 | 22 | 11 | 4.5 | 10.5 | 40 | 20 | 4.5 | 8 | M5 | M3 | 4.3 | 6.9 | 5.5 | 7 | 0.85 | SQ SSQ RF EG ZG HA DU DR KS | 滾柱籠架: - KBN 4 - KBS 4 端螺絲: - GAN 4 緊固螺絲: - GD 4 - GD 6 |
| 120 | 93 | |||||||||||||||||||
| 160 | 124 | |||||||||||||||||||
| 200 | 155 | |||||||||||||||||||
| 240 | 186 | |||||||||||||||||||
| 280 | 217 | |||||||||||||||||||
| 320 | 248 | |||||||||||||||||||
| 360 | 279 | |||||||||||||||||||
| 400 | 310 | |||||||||||||||||||
| RN | 6 | 100 | 151 | 31 | 15 | 6.5 | 14.8 | 50 | 25 | 6 | 9.5 | M6 | M5 | 5.2 | 9.8 | 7.5 | 9 | 0.85 | SQ SSQ RF EG ZG HA DU DR KS | 滾柱籠架: - KBN 6 - KBS 6 端螺絲: - GA 6 緊固螺絲: - GD 6 - GD 9 |
| 150 | 226 | |||||||||||||||||||
| 200 | 301 | |||||||||||||||||||
| 250 | 377 | |||||||||||||||||||
| 300 | 452 | |||||||||||||||||||
| 350 | 527 | |||||||||||||||||||
| 400 | 603 | |||||||||||||||||||
| 450 | 678 | |||||||||||||||||||
| 500 | 753 | |||||||||||||||||||
規格表 - Type RN 9, 12
| Type | Size | L | 尺寸 (mm) | 選項(7) | 附件(3) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g | A | B/B2 (2) | Dw | J | L1 | L2 | N | d | e | e1 | f | g | m | q | s | ||||
| RN | 9 | 200 | 659 | 44 | 22 | 9 | 21.1 | 100 | 50 | 9 | 10.5 | M8 | M6 | 6.8 | 15.8 | 11.5 | 9 | - | SQ SSQ RF EG ZG HA DU | 滾柱籠架: - KBN 9 端螺絲: - GA 9 緊固螺絲: - GD 9 - GD 12 |
| 300 | 988 | |||||||||||||||||||
| 400 | 1318 | |||||||||||||||||||
| 500 | 1647 | |||||||||||||||||||
| 600 | 1976 | |||||||||||||||||||
| 700 | 2306 | |||||||||||||||||||
| 800 | 2635 | |||||||||||||||||||
| RN | 12 | 200 | 1086 | 58 | 28 | 12 | 27.6 | 100 | 50 | 12 | 13.5 | M10 | M8 | 8.5 | 19.8 | 15 | 12 | - | SQ SSQ RF EG ZG HA DU | 滾柱籠架: - KBN 12 端螺絲: - GA 12 緊固螺絲: - GD 12 - GD 15 |
| 300 | 1628 | |||||||||||||||||||
| 400 | 2171 | |||||||||||||||||||
| 500 | 2714 | |||||||||||||||||||
| 600 | 3257 | |||||||||||||||||||
| 700 | 3800 | |||||||||||||||||||
| 800 | 4342 | |||||||||||||||||||
| 900 | 4885 | |||||||||||||||||||
| 1000 | 5428 | |||||||||||||||||||
(1) 列出的長度為標準長度;當然也可提供其他長度。最大長度見下表。
(2) B 表示單一導軌的寬度。B2 表示兩個導軌的總寬度。
(3) 附件選擇如下:保持架型號請參閱附件章節,端螺絲和緊固螺絲請參閱附件章節。
(7) 選項請參閱第 7 章。
Type RN 最大長度
| Type / Size | 精度等級 | 標準材料最大長度 (mm) | 不鏽鋼材料最大長度 (mm) |
|---|---|---|---|
| RN 3 | NQ | 800 | 600 |
| SQ | - | - | |
| SSQ | 600 | - | |
| RN 4 | NQ | 900 | 900 |
| SQ | - | - | |
| SSQ | 600 | 600 | |
| RN 6 | NQ | 1,500 | 1,400 |
| SQ | - | 1,200 | |
| SSQ | 1,200 | 900 | |
| RN 9 | NQ | 3,000 | 3,000 |
| SQ | - | - | |
| SSQ | - | - | |
| RN 12 | NQ | 3,000 | 3,000 |
| SQ | - | - | |
| SSQ | - | - |
導軌倒角
下表顯示導軌倒角的詳細資訊。請注意,零件號和公司標誌標記在參考面和支撐表面的相對位置。
| Type / Size | 基準邊緣倒角 (mm) |
|---|---|
| RN 3 | 0.6 × 45° |
| RN 4 | 0.6 × 45° |
| RN 6 | 0.8 × 45° |
| RN 9 | 0.8 × 45° |
| RN 12 | 1.0 × 45° |
Type RN 附件

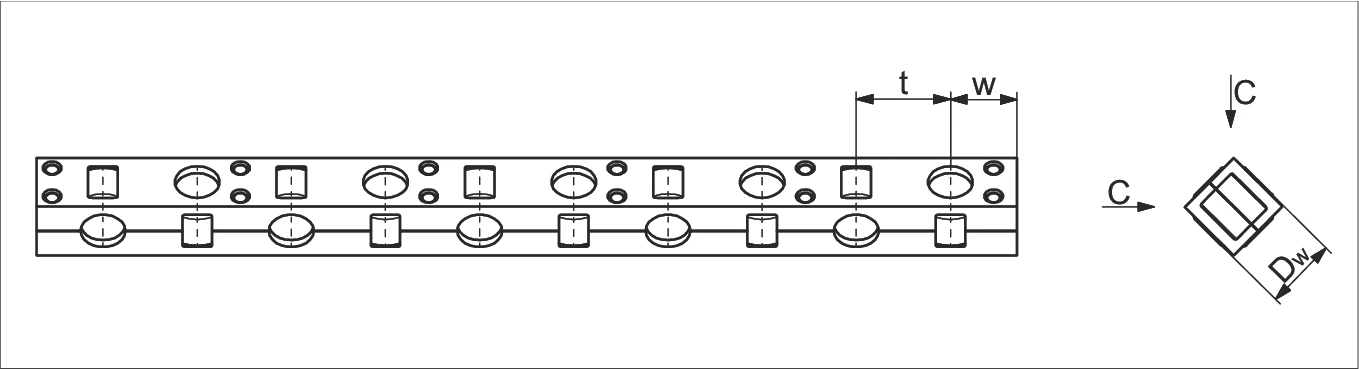

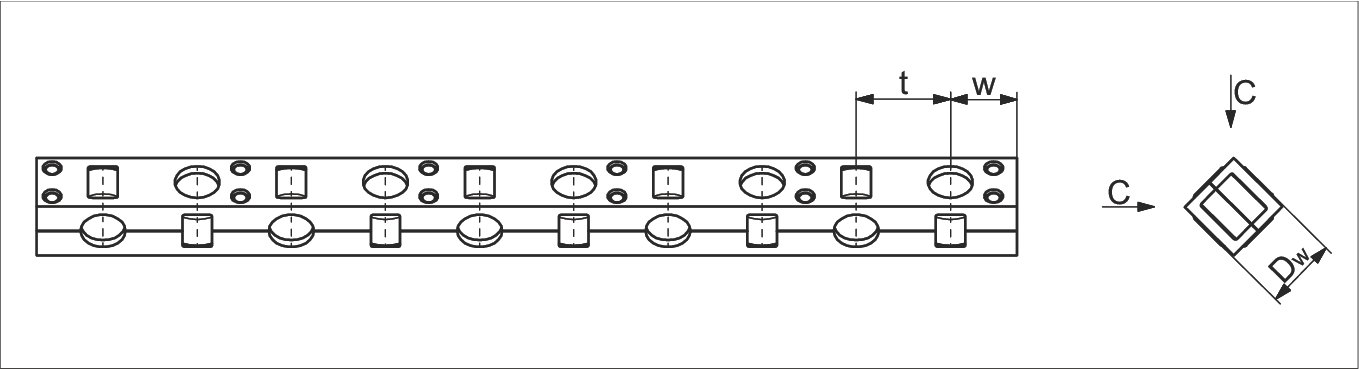

滾柱籠架 Type KBN
相容於:
- 線性導軌 Type RN
- 尺寸 3 至 12
設計:
- 滾柱固定於適當位置
安裝方法:
- 適用於一般應用和某些超載保持架應用
材料:
- POM(真空相容至 10-7 mbar)
選項:
- 防腐蝕滾柱
| Type | Size | Dw | t | w | C100 每個滾柱 (N) | C50 每個滾柱 (N) | 最大長度 (mm) |
|---|---|---|---|---|---|---|---|
| KBN | 3 | 3 | 5 | 約 3.5 | 410 | 504.3 | 900 |
| 4 | 4.5 | 6.5 | 約 4 | 850 | 1045.5 | 900 | |
| 6 | 6.5 | 8.5 | 約 5 | 1,800 | 2214.0 | 1,500 | |
| 9 | 9 | 12 | 約 7.5 | 3,900 | 4797.0 | 1,500 | |
| 12 | 12 | 15 | 約 9 | 6,500 | 7995.0 | 1,500 |

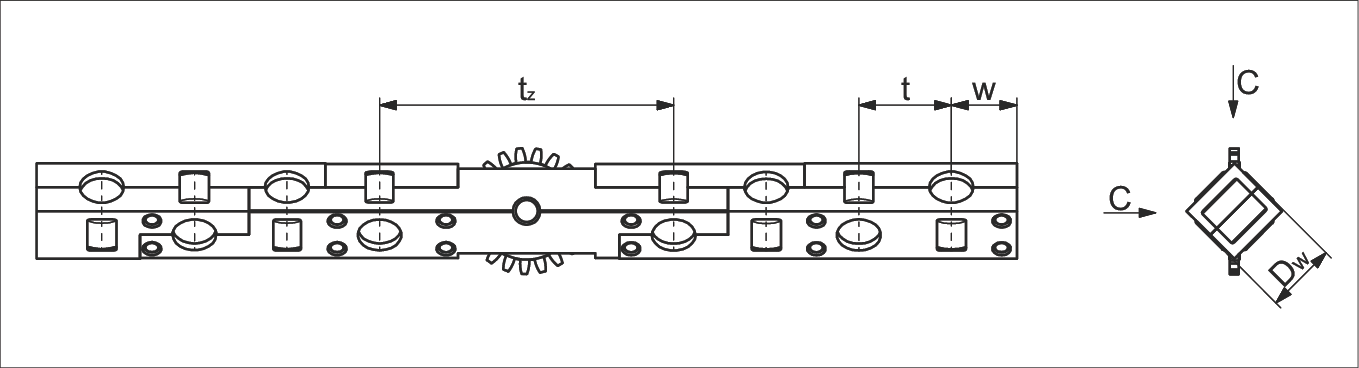

滾柱籠架 Type KBS(用於 FORMULA-S 保持架控制)
FORMULA-S 的詳細資訊請參閱第 7.8 章。
相容於:
- 線性導軌 Type RN
- 尺寸 3 至 6
設計:
- 滾柱固定於適當位置
- 具有整體小齒輪
安裝方法:
- 適用於一般應用和某些超載保持架應用
材料:
- POM(真空相容至 10-7 mbar)
選項:
- 防腐蝕滾柱
| Type | Size | Dw | t | tz | w | C(1) C100 每個滾柱 (N) | C(1) C50 每個滾柱 (N) | 最大長度 (mm) |
|---|---|---|---|---|---|---|---|---|
| KBS | 3 | 3 | 5 | 18 | 約 3.5 | 410 | 504.3 | 900 |
| 4 | 4.5 | 6.5 | 23 | 約 4 | 850 | 1045.5 | 900 | |
| 6 | 6.5 | 8.5 | 27 | 約 5 | 1,800 | 2214.0 | 1,500 |
(1) 負載能力 C 已包含第 12.3 章中規定的硬度係數 fH
端螺絲 Type GAN 和 GA
端螺絲 Type GAN
- 相容於:線性導軌 RN 3 和 RN 4
- 安裝方法:用於水平安裝
端螺絲 Type GA
- 相容於:線性導軌 RN 6、RN 9 和 RN 12
- 安裝方法:用於所有安裝位置

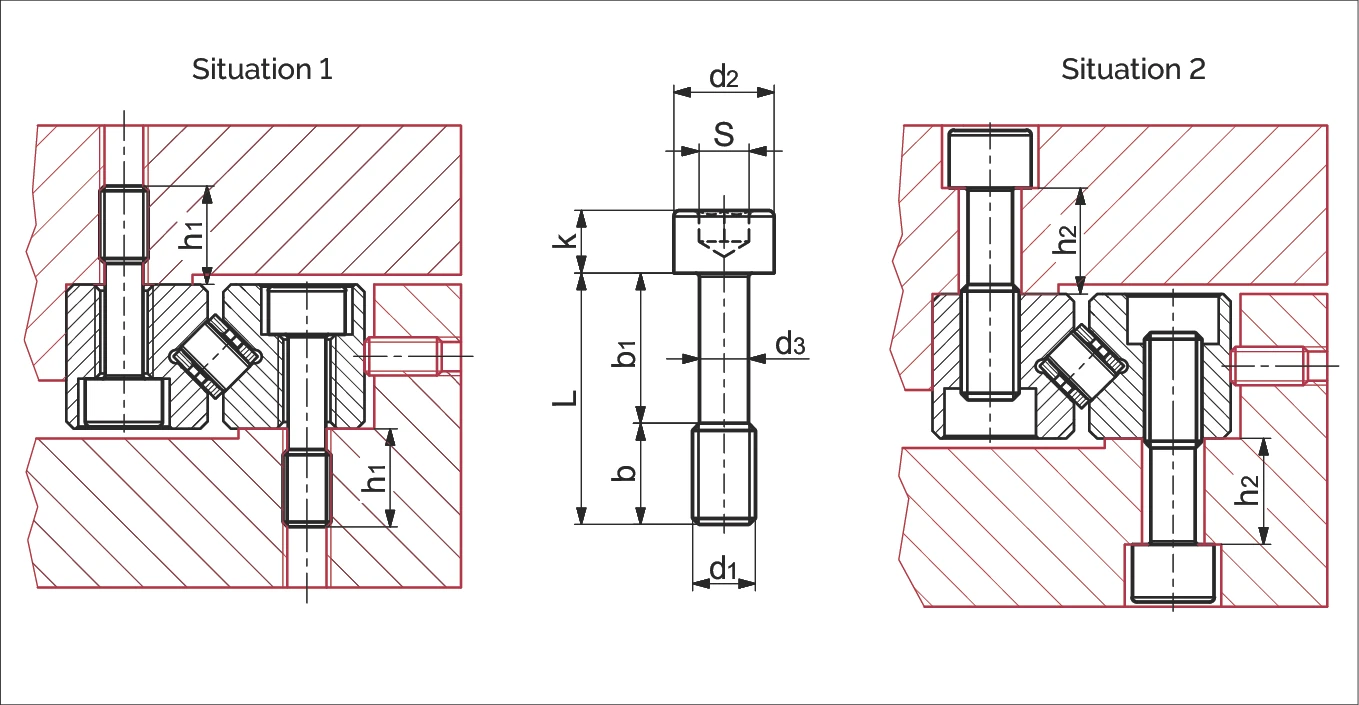

細軸緊固螺絲 Type GD 3 至 GD 15
特點:
- 用於補償孔距差異
相容於:
- 線性導軌 Type RN 3 至 RN 12
| Type | Size | L | b | b1 | d1 | d2 | d3 | k | s | 最大緊固扭矩 Ncm(1) | 相容的導軌尺寸 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (情況 1) | (情況 2) | |||||||||||
| GD | 3 | 12 | 5 | 7 | M3 | 5 | 2.3 | 3 | 2.5 | 94 | RN 3 | - |
| 4 | 16 | 7 | 9 | M4 | 6.5 | 3 | 4 | 3 | 221 | RN 4 | RN 3 | |
| 6 | 20 | 8 | 12 | M5 | 8 | 3.9 | 5 | 4 | 463 | RN 6 | RN 4 | |
| 9 | 30 | 12 | 18 | M6 | 8.5 | 4.6 | 6 | 5 | 762 | RN 9 | RN 6 | |
| 12 | 40 | 17 | 23 | M8 | 11.3 | 6.25 | 8 | 6 | 1838 | RN 12 | RN 9 | |
| 15 | 45 | 16 | 29 | M10 | 13.9 | 7.9 | 10 | 8 | 3674 | - | RN 12 | |
(1) 緊固扭矩適用於抗拉強度 > 360 N/mm² 的材料
