MR Size 100 技術規格
最大尺寸，極端負載條件
導軌型式 MR S 100
| MR S 100-N |
|---|
 |
| 標準型 上方鎖固 |
Size 100 特點
Size 100 是 MONORAIL MR 系列中最大的尺寸，專為極端負載條件設計。僅提供標準型 (N) 導軌。

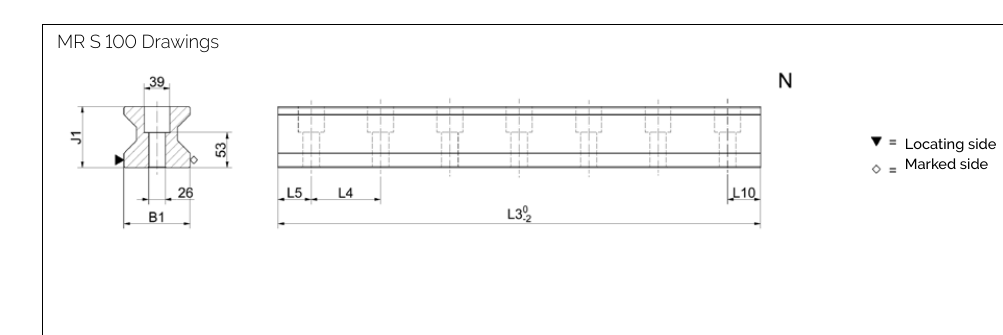

導軌尺寸圖 MR S 100
導軌規格 MR S 100
| 參數 | MR S 100-N |
|---|---|
| 軌道寬度 B1 (mm) | 100 |
| 軌道高度 J1 (mm) | 92 |
| 最大單件長度 L3 (mm) | 3000 |
| 固定孔間距 L4 (mm) | 105 |
| 首/末孔位置 L5/L10 (mm) | 51 |
| 單位重量 (kg/m) | 55.3 |
滑塊型式 MR W 100
| MR W 100-A | MR W 100-B |
|---|---|
 |  |
| 標準型 Standard | 標準加長型 Standard long |

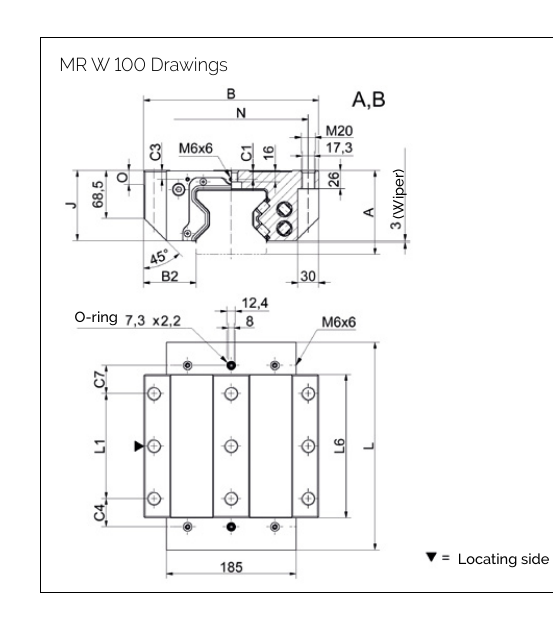

滑塊尺寸圖 MR W 100
滑塊規格 MR W 100
| 參數 | MR W 100-A | MR W 100-B |
|---|---|---|
| 系統高度 A (mm) | 120 | 120 |
| 滑塊寬度 B (mm) | 250 | 250 |
| 定位面距 B2 (mm) | 75 | 75 |
| 滑塊高度 J (mm) | 100 | 100 |
| 滑塊長度 L (mm) | 296.5 | 400 |
| 外側固定孔間距 L1 (mm) | 150 | 200 |
| 鋼體長度 L6 (mm) | 204.5 | 308 |
| 側向固定孔間距 N (mm) | 220 | 220 |
| 參考面高度 O (mm) | 20 | 20 |
| 滑塊重量 (kg) | 27.0 | 40.0 |

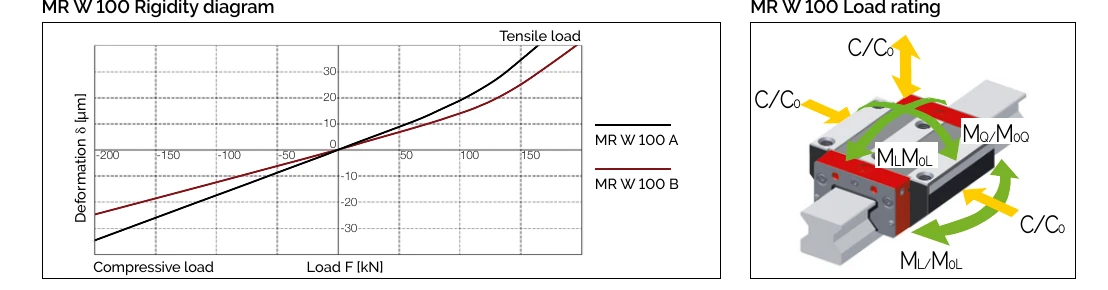

剛性曲線與負載額定圖
負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜橫向力矩 (Nm) | M₀L 靜縱向力矩 (Nm) | MQ 動橫向力矩 (Nm) | ML 動縱向力矩 (Nm) |
|---|---|---|---|---|---|---|
| A | 976,610 | 401,115 | 60,645 | 26,143 | 24,959 | 10,759 |
| B | 1,470,000 | 605,000 | 91,471 | 39,432 | 37,646 | 16,229 |
負載額定值說明
- C₀ = 靜態負載額定值 - Size 100 可達 1,470 kN
- C₁₀₀ = 動態負載額定值 (100km 行程壽命)
- M₀Q / MQ = 橫向力矩
- M₀L / ML = 縱向力矩
可用選項
精度等級 (Accuracy Classes)
| 精度等級 | 滑塊與軌道公差 A/B2 | 配對滑塊最大差值 ΔA/ΔB2 | 標準滑塊最大差值 |
|---|---|---|---|
| G0 超高精度 | ± 5 µm | 3 µm | 10 µm |
| G1 高精度 | ± 10 µm | 5 µm | 20 µm |
| G2 精密級 | ± 20 µm | 7 µm | 40 µm |
| G3 標準級 | ± 30 µm | 25 µm | 60 µm |
預壓等級 (Preload Classes)
| 預壓等級 | 預壓力 (% of C₀) | 適用場合 |
|---|---|---|
| V0 極輕預壓 | 0-2% | 極低摩擦、均勻負載、最小振動 |
| V1 輕預壓 | 3% | 低摩擦、均勻負載、輕微振動 |
| V2 中預壓 | 8% | 高剛性、中等變化負載和振動 |
| V3 高預壓 | 13% | 最高剛性、衝擊負載、劇烈變化負載 |
表面處理 (Coating)
| 代碼 | 類型 | 特點 |
|---|---|---|
| — | 標準 (無塗層) | 標準鋼材表面 |
| CN | 硬鉻鍍層 | 優異防腐蝕、高耐磨性、良好緊急運行特性 |
參考面位置 (Reference Side)
R1 - 參考面在底部 R2 - 參考面在頂部
訂購代碼範例
導軌訂購代碼
MR S 100-N-G1-KC-R1-2500-51-51-CN
- MR S 100 = MONORAIL 導軌 Size 100
- N = 標準型
- G1 = 高精度
- KC = 固定孔帶沉頭
- R1 = 參考面在底部
- 2500 = 軌道長度 2500mm
- 51-51 = 首末孔位置
- CN = 硬鉻鍍層
滑塊訂購代碼
MR W 100-B-G1-V2-R1-CN-S11-LV
- MR W 100 = MONORAIL 滑塊 Size 100
- B = 長型滑塊
- G1 = 高精度
- V2 = 中預壓 (8% C₀)
- R1 = 參考面在底部
- CN = 硬鉻鍍層
- S11 = 潤滑孔位置頂部中央
- LV = 全油脂填充出廠
