15.3 參考高度和圓角半徑
遵守以下參考面的高度規格可保證力的安全吸收和滑塊的足夠間隙。滑塊和導軌的參考面邊緣具有倒角。以下表格中指定的圓角半徑是最大值，確保滑塊和導軌正確接觸安裝表面。
滑塊的參考側位於帶有公司標誌/型號標識的滑塊側面的對面。導軌可以在兩側定位。
應用列出的參考面尺寸以確保導軌的最佳對準和簡單的安裝。

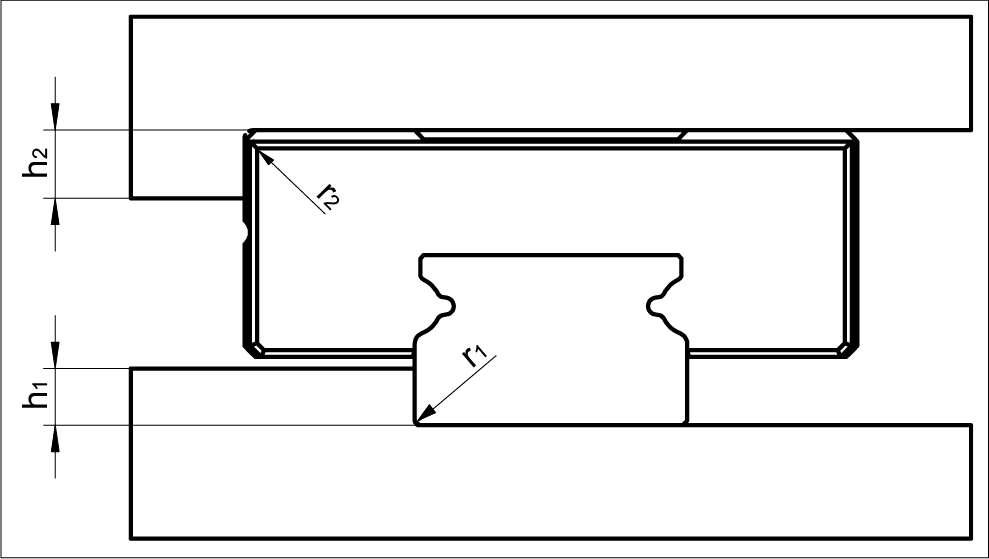

參考面和圓角半徑示意圖
MINIRAIL 和 MINISCALE PLUS 參考面尺寸
| Rail size | h₁ | r₁max | r₂max | h₂ |
|---|---|---|---|---|
| 7 | 1.2 | 0.2 | 0.3 | 2.5 |
| 9 | 1.5 | 0.3 | 0.4 | 3 |
| 12 | 2.5 | 0.4 | 0.4 | 4 |
| 15 | 3.5 | 0.5 | 0.5 | 5 |
| 14 | 1.8 | 0.2 | 0.4 | 2 |
| 18 | 3 | 0.3 | 0.5 | 3 |
| 24 | 3.5 | 0.4 | 0.5 | 4 |
| 42 | 3.5 | 0.5 | 0.6 | 5 |
MINISLIDE 參考面尺寸
| Rail size | h₁ | r₁max | r₂max | h₂ |
|---|---|---|---|---|
| 4 | 0.2 | 0.1 | 0.1 | 1.2 |
| 5 | 0.4 | 0.2 | 0.1 | 1.8 |
| 7 | 1.0 | 0.2 | 0.3 | 2.5 |
| 9 | 1.5 | 0.3 | 0.4 | 3 |
| 12 | 2.5 | 0.4 | 0.4 | 4 |
| 15 | 3.0 | 0.5 | 0.5 | 5 |
