AMSABS 4B Size 15 技術規格
Absolute Measuring System with Ball Profile - Size 15
導軌型式 AMSABS 4B S 15
注意：Size 15 僅提供 ND 及 CD 型導軌（全硬化版本），無標準 N 及 C 型。
| AMSABS 4B S 15-ND | AMSABS 4B S 15-CD |
|---|---|
| 全硬化標準型 | 全硬化蓋板型 |

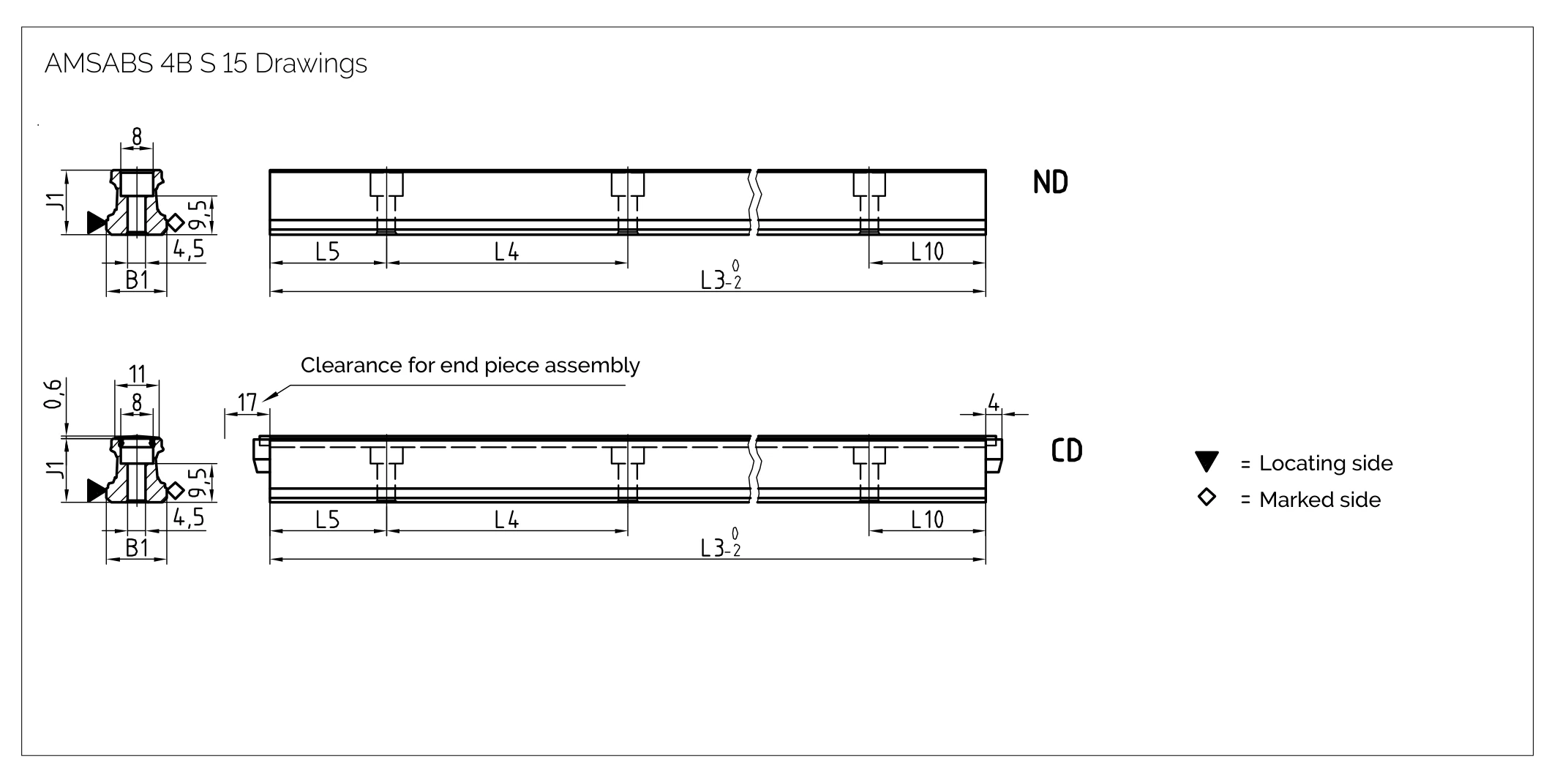

導軌規格 AMSABS 4B S 15
| 參數 | AMSABS 4B S 15-ND | AMSABS 4B S 15-CD |
|---|---|---|
| 軌道寬度 B1 (mm) | 15 | 15 |
| 軌道高度 J1 (mm) | 15.7 | 15.7 |
| 最大單件長度 L3 (mm) | 1500 | 1500 |
| 固定孔間距 L4 (mm) | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 28.5 | 28.5 |
| 單位重量 (kg/m) | 1.4 | 1.3 |

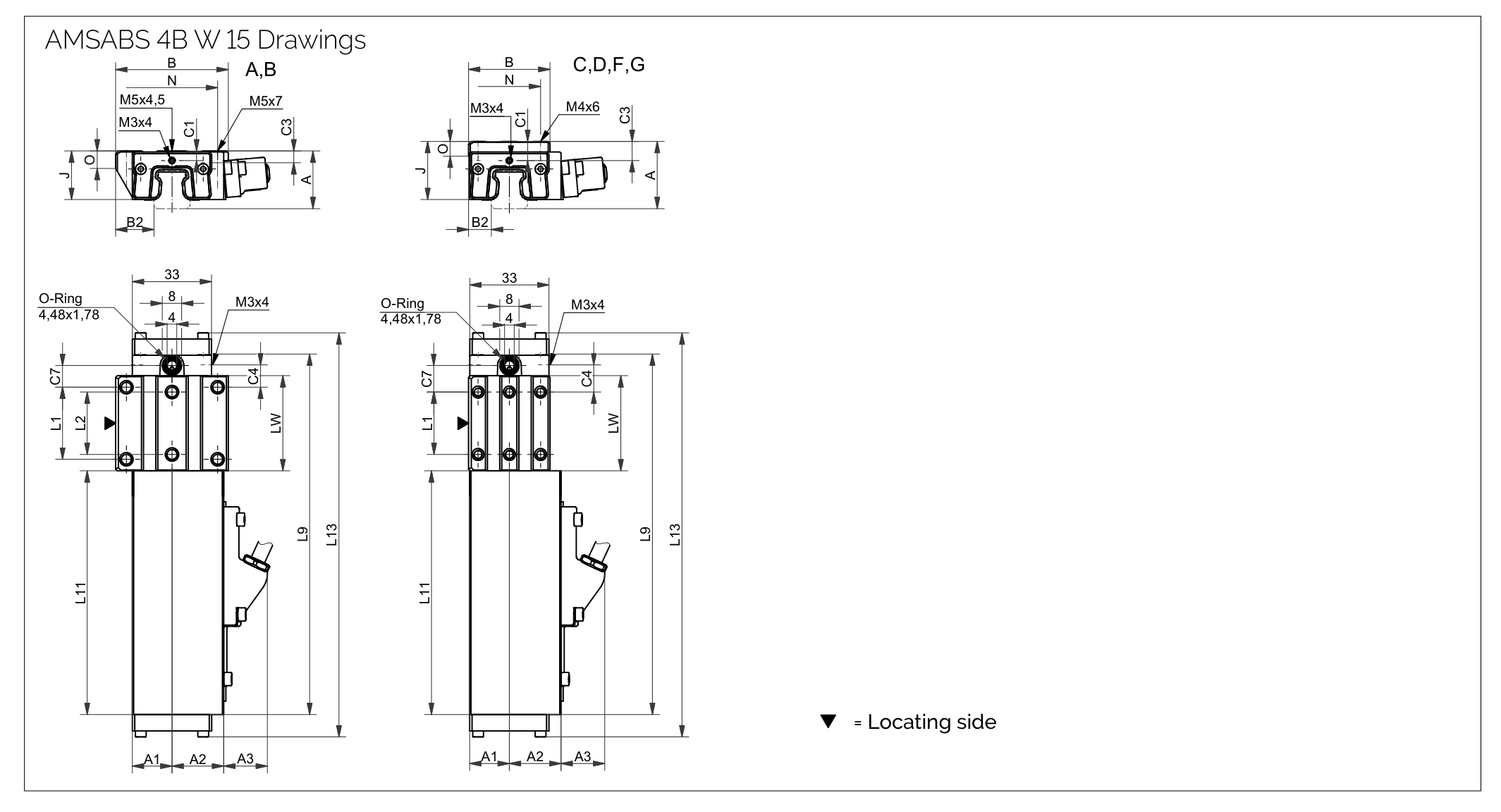

滑塊型式 AMSABS 4B W 15
注意：Size 15 無 E 型滑塊。
| W 15-A | W 15-B | W 15-C | W 15-D | W 15-F | W 15-G |
|---|---|---|---|---|---|
| 標準型 高負載 | 標準加長型 高負載 | 窄型 節省空間 | 窄型加長型 高力矩 | 迷你型 緊湊設計 | 迷你加長型 緊湊高力矩 |
滑塊規格 AMSABS 4B W 15
| 參數 | W 15-A | W 15-B | W 15-C | W 15-D | W 15-F | W 15-G |
|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 24 | 24 | 28 | 28 | 24 | 24 |
| 讀取頭側半寬 A1 (mm) | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 |
| 讀取頭突出 A3 (mm) | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
| 滑塊寬度 B (mm) | 47 | 47 | 34 | 34 | 34 | 34 |
| 滑塊高度 J (mm) | 20.4 | 20.4 | 24.4 | 24.4 | 20.4 | 20.4 |
| 量測滑塊總長 L13 (mm) | 168.5 | 184.4 | 168.5 | 184.4 | 168.5 | 184.4 |
| 滑塊重量 (kg) | 0.4 | 0.5 | 0.5 | 0.5 | 0.4 | 0.4 |

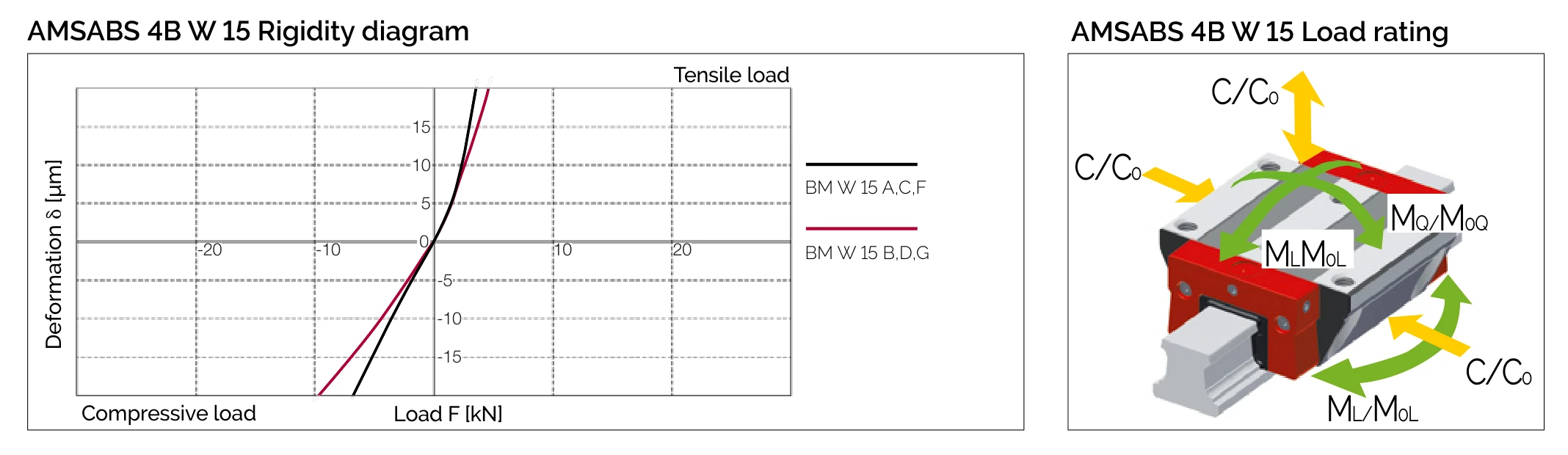

負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜力矩 (Nm) | M₀L 靜力矩 (Nm) |
|---|---|---|---|---|
| A / C / F | 19,600 | 9,000 | 181 | 146 |
| B / D / G | 22,900 | 11,400 | 218 | 198 |
量測系統規格
| 參數 | 規格 |
|---|---|
| 量測原理 | 磁阻式絕對編碼 |
| 精度 | ± 5 µm |
| 解析度 | 0.244 µm (SSI 介面) |
| 最大量測長度 | 1500 mm |
| 最大速度 | 5 m/s |
| 輸出介面 | SSI / BiSS-C / FANUC / Mitsubishi / Siemens Drive CliQ® |
| 供電電壓 | DC 5V ± 5% |
| 工作溫度 | 0°C ~ +60°C |
| 防護等級 | IP67 / IP68 |
可用選項
精度等級
| 精度等級 | 說明 |
|---|---|
| G1 | 高精度 ± 10 µm |
| G2 | 精密級 ± 20 µm |
| G3 | 標準級 ± 30 µm |
預壓等級
| 預壓等級 | 預壓力 (% of C₀) |
|---|---|
| V1 | 3% |
| V2 | 8% |
| V3 | 13% |
讀取頭介面
| 介面代碼 | 類型 | 說明 |
|---|---|---|
| TS1 | SSI | 串列同步介面 |
| TS2 | SSI + SinCos | SSI 搭配 1 Vpp 類比輸出 |
| TSS | Siemens Drive CliQ® | 西門子專用介面 |
| TF1 | FANUC | FANUC 專用介面 |
| TM1 | Mitsubishi | 三菱專用介面 |
| TB1 | BiSS-C | 雙向串列介面 |
訂購代碼範例
導軌訂購代碼
AMSABS 4B S 15-ND-G1-KC-R1-1000-28.5-28.5
- AMSABS 4B S 15 = AMSABS 4B 導軌 Size 15
- ND = 全硬化標準型
- G1 = 高精度
- KC = 沉頭孔
- R1 = 參考面在底部
- 1000 = 導軌長度 1000mm
- 28.5-28.5 = 首末孔位置
滑塊訂購代碼
AMSABS 4B W 15-A-G1-V1-S10-LV-TS1-K05
- AMSABS 4B W 15 = AMSABS 4B 滑塊 Size 15
- A = 標準型滑塊
- G1 = 高精度
- V1 = 輕預壓
- S10 = 潤滑孔位置
- LV = 預潤滑
- TS1 = SSI 介面
- K05 = 5m 線纜長度
