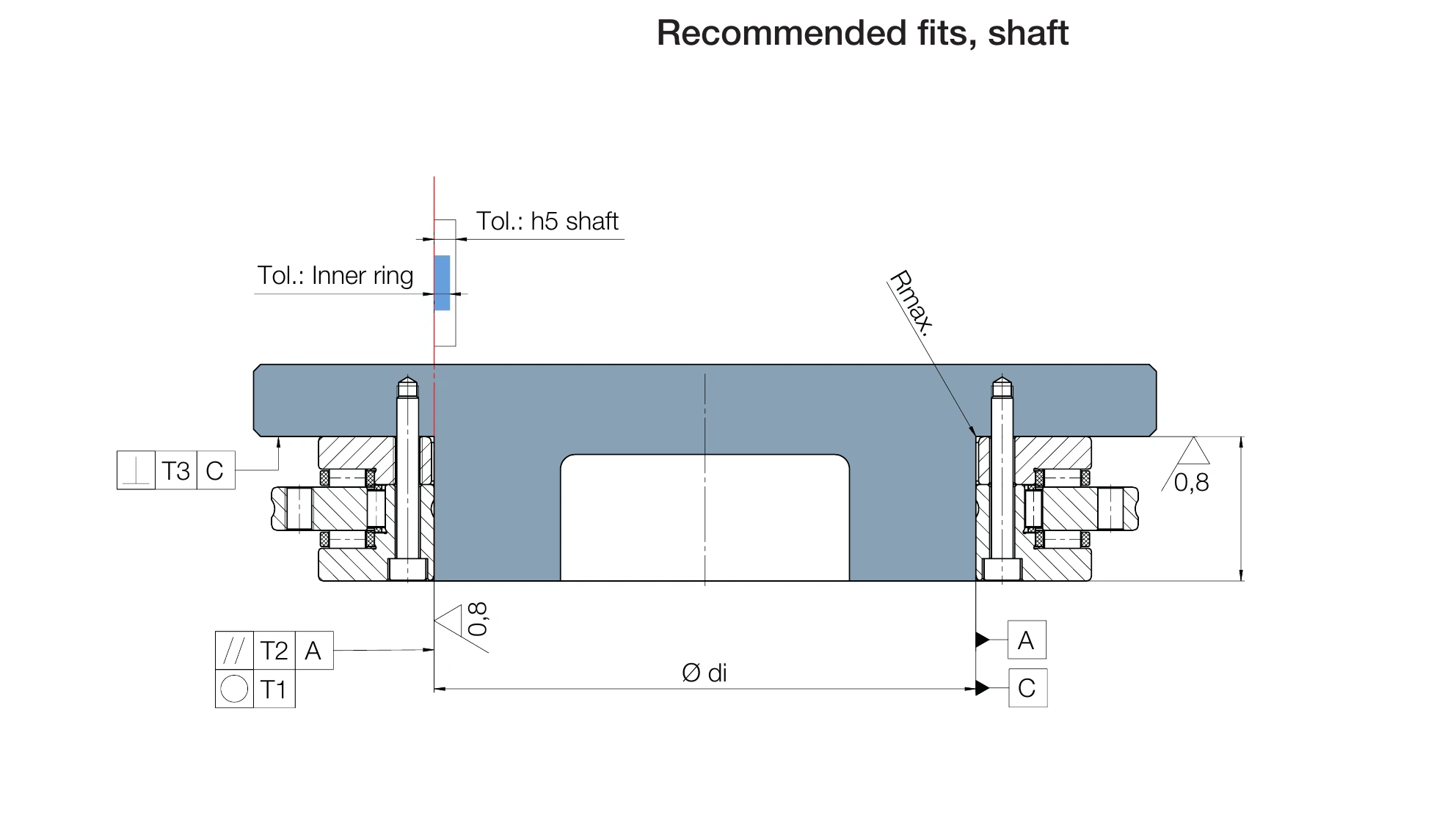

軸配合建議 (Recommended fits, shaft)
配合精度與各相鄰零件的幾何正確性，直接影響軸承和工作台的精度需求與動態特性。請遵守通用型錄章節中的設計注意事項。
旋轉與靜止內環均採用 h5 公差帶的軸配合。
軸公差規格表
符號說明
- di：軸公稱外徑（mm）
- d（軸承內環公差）：軸承孔公差帶上偏差 / 下偏差（mm）
- h5（軸公差）：軸頸 h5 公差帶上偏差 / 下偏差（mm）
- T1：圓度公差（µm）
- T2：平行度公差（µm）
- T3：垂直度公差（µm）
- Rmax：最大倒角半徑（mm）
| 型號 | di [mm] | 軸承內環公差 d [mm] | 軸公差 h5 [mm] | T1 [µm] | T2 [µm] | T3 [µm] | Rmax [mm] | ||
|---|---|---|---|---|---|---|---|---|---|
| 上偏差 | 下偏差 | 上偏差 | 下偏差 | 圓度 | 平行度 | 垂直度 | |||
| AXRY 50-EX | 50 | 0 | -0.008 | 0 | -0.011 | 3 | 1.5 | 3 | 0.1 |
| AXRY 80-EX | 80 | 0 | -0.009 | 0 | -0.013 | 3 | 1.5 | 3 | 0.1 |
| AXRY 100-EX | 100 | 0 | -0.010 | 0 | -0.015 | 4 | 2 | 4 | 0.1 |
| AXRY 120-EX | 120 | 0 | -0.010 | 0 | -0.015 | 4 | 2 | 4 | 0.1 |
| AXRY 150-EX | 150 | 0 | -0.013 | 0 | -0.018 | 5 | 2.5 | 5 | 0.1 |
旋轉內環與靜止內環均適用上表 h5 公差。
