MONORAIL BZ 系列總覽
Integrated Linear Guide with Rack for Synchronized Gear Drive
產品概述

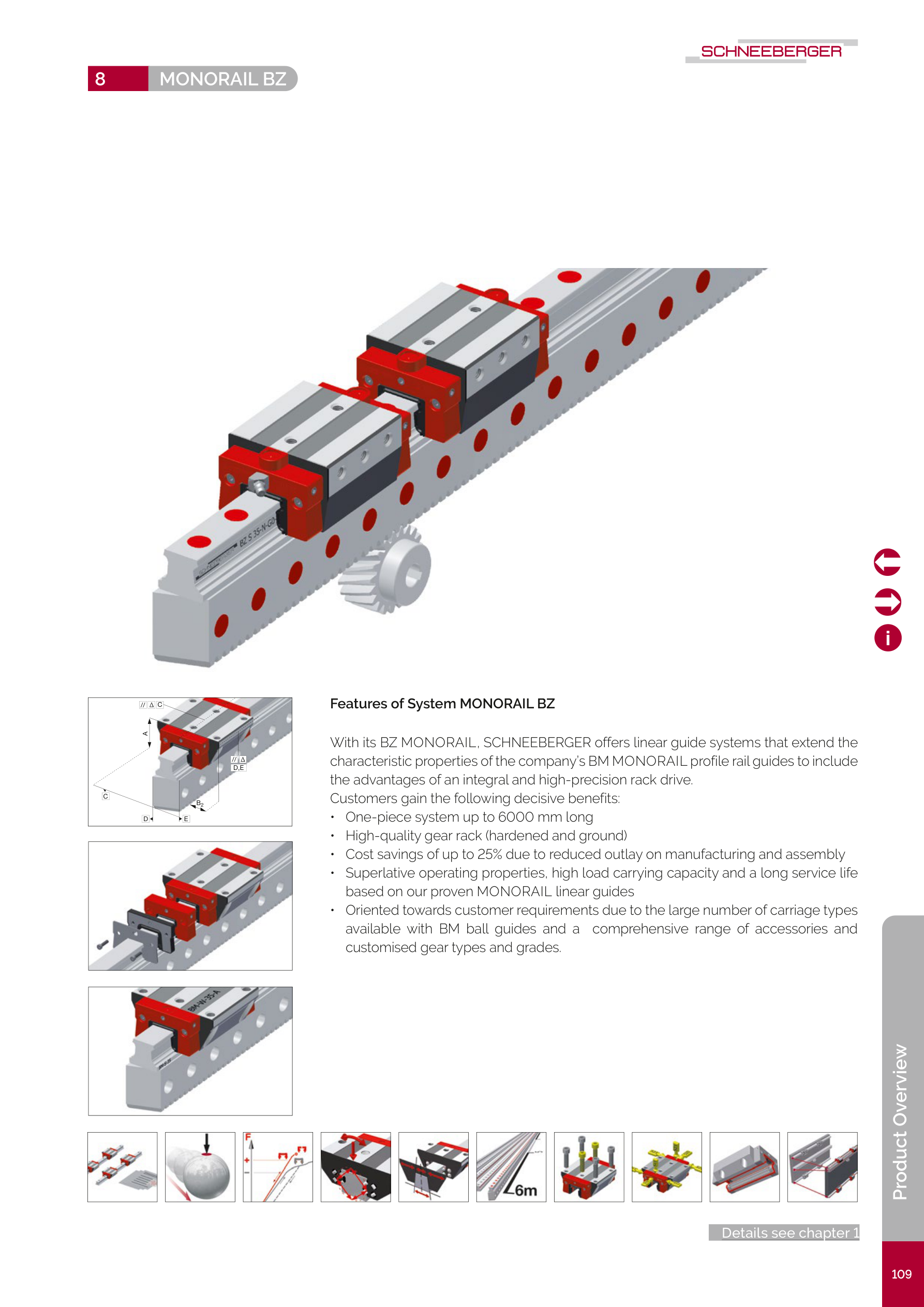

MONORAIL BZ 將 SCHNEEBERGER 久經驗證的 BM 滾珠導軌技術，與高精度整合式齒排驅動完美結合。這款創新產品讓客戶同時獲得精密線性導向與齒排傳動的雙重優勢，大幅簡化機構設計、降低製造與組裝成本。
系統特點
- 一體式系統設計 - 單件導軌長度可達 6000mm，減少接合點
- 高品質齒排 - 硬化研磨處理，確保傳動精度與耐久性
- 節省成本達 25% - 整合式設計大幅降低製造與組裝費用
- 卓越運行特性 - 承襲 MONORAIL 導軌的高負載能力與長使用壽命
- 豐富選配彈性 - 多種 BM 滾珠滑塊型式、完整配件與客製化齒輪規格

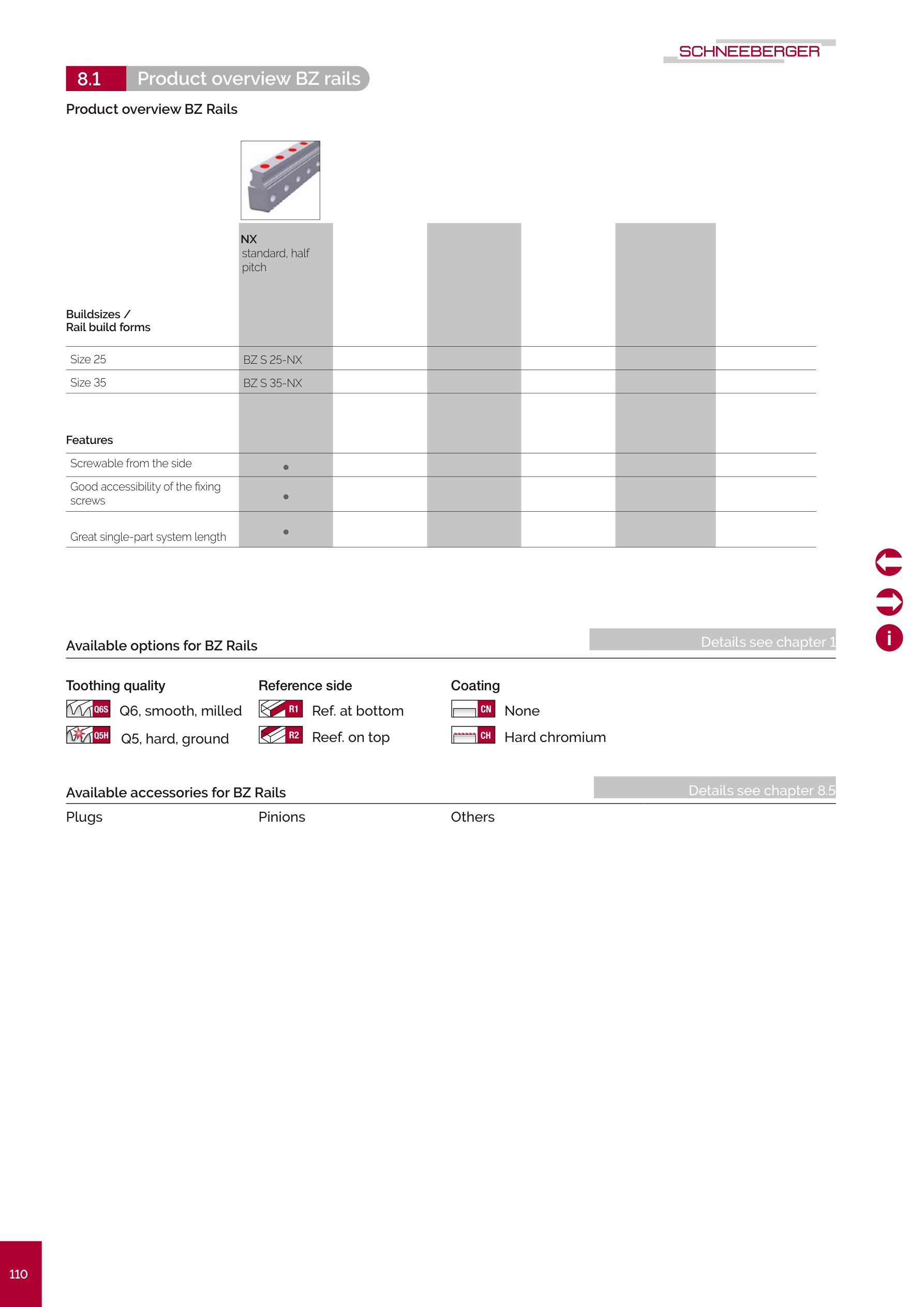

導軌型式

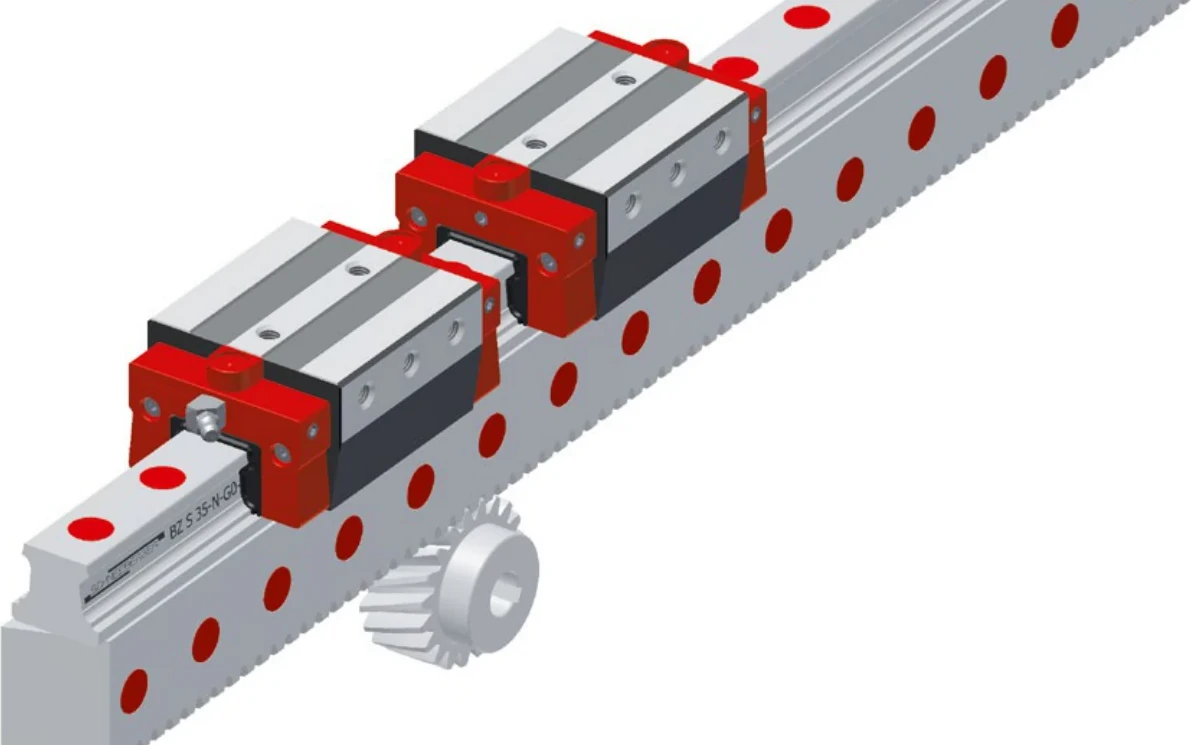

MONORAIL BZ 採用整合式設計，將滾柱導軌與斜齒齒排結合於單一導軌本體中，實現導向與驅動功能的一體化。

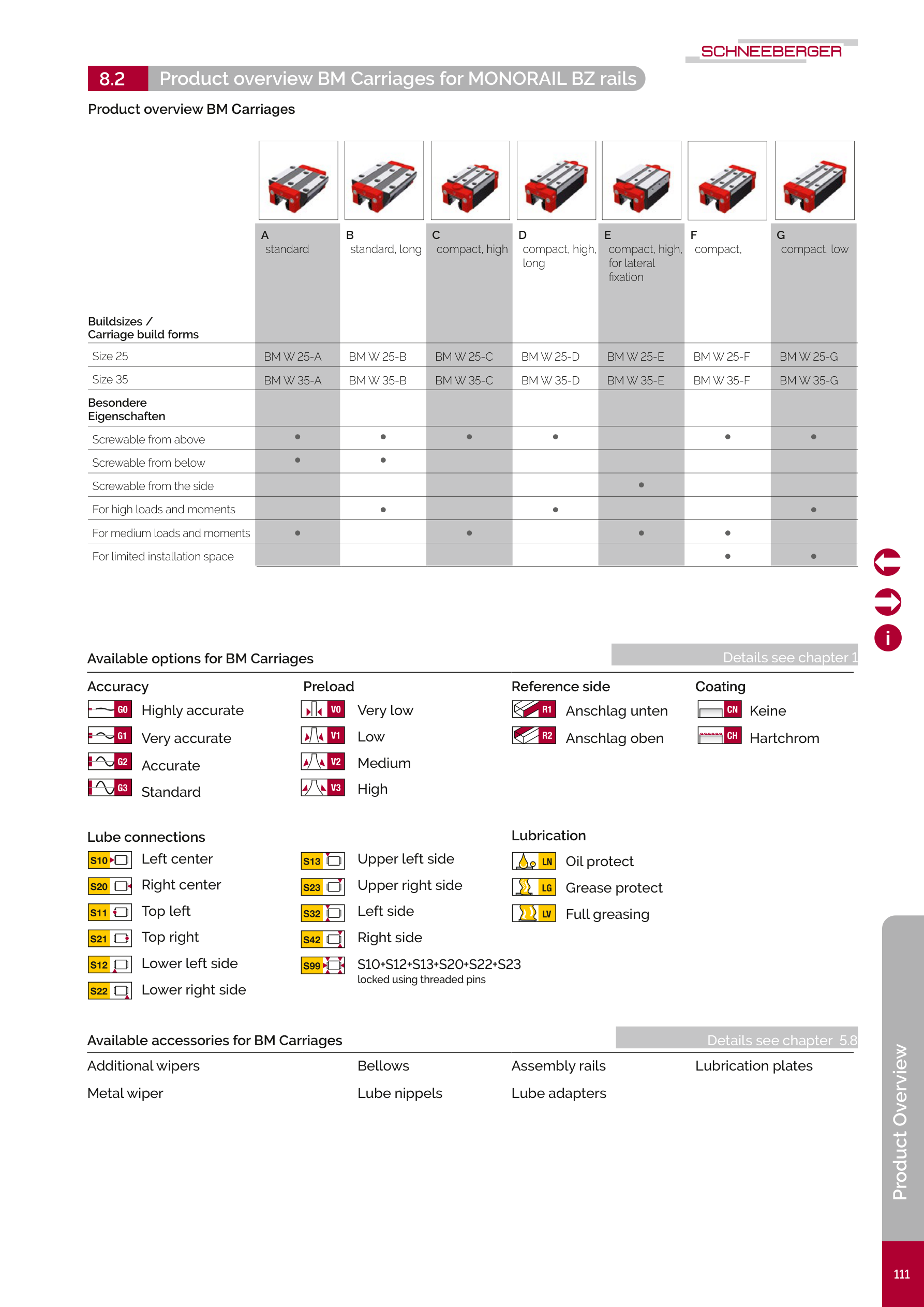

滑塊型式
導軌與齒排規格
| 參數 | BZ S 25-NX | BZ S 35-NX | |
|---|---|---|---|
| B1 | 軌道寬度 (mm) | 23 | 34 |
| J1 | 軌道高度 (mm) | 57.7 | 79.5 |
| L3 | 最大軌道長度 (mm) | 6000 | 6000 |
| L4 | 固定孔間距 (mm) | 30 | 40 |
| L5/L10 | 首/末孔位置 (mm) | 15 | 20 |
| m | 齒排模數 | 2 | 2.5 |
| alpha | 齒傾角 | 19 31'42" | |
| 軌道重量 (kg/m) | 8.9 | 17.9 | |
典型應用
- 龍門式加工中心 - 多軸同步運動控制
- 大型自動化設備 - 長行程精密定位
- 雷射切割機 - 高速往復運動
- 貼片機 - 精密定位與高速移動
- 印刷設備 - 同步傳動系統
- 物流搬運系統 - 重載長行程應用
快速連結
| Size 25 規格 | M2 模數齒排，適用中型應用 |
| Size 35 規格 | M2.5 模數齒排，適用重載應用 |
| 配件 | 齒輪、潤滑齒輪、刮油片等 |
| 訂購代碼 | 導軌、滑塊、齒輪訂購說明 |
