間隙配合
如果旋轉環不受過盈配合支撐，旋轉軸的徑向位移至定子中心是可能的。從配合到軸承孔（或從配合到軸承外徑）的間隙適用於旋轉外環（或旋轉內環）的徑向跳動。
myonic AXDR 軸承由於實心環，對非正向鎖定軸的敏感度低於 AXRY 軸承。但必須接受軸剛性降低以及可能的徑向跳動問題或過載時旋轉軸位移的風險。
徑向跳動量測說明
使用定心工作台和安裝量測球進行的徑向跳動量測與目錄值不一致。在這種精確定心的量測中，僅量測滾道的徑向跳動和量測結構的形狀誤差。myonic 徑向跳動值包括滾道的徑向跳動誤差和孔的圓度。
定心軸/工作台
Centred Shafts / Tables
可以通過軸間隙配合與旋轉軸定心的方式執行。由於採用實心環，AXDR 軸承對非正向鎖定軸的敏感度低於 AXRY 軸承。但必須接受軸剛性降低以及可能的徑向跳動問題或過載時旋轉軸位移的風險。
建議連接尺寸
Recommended Connection Dimensions
對於連接尺寸，必須考慮兩種情況：
鎖固方式 SA
對於鎖固方式 SA，由於兩個環的偏移相互抵消，不存在指定的連接尺寸。不會與相鄰結構發生碰撞。
鎖固方式 SS
對於鎖固方式 SS，內環和外環之間沒有偏移，因此適用指定的表格值。直徑值 ODa 是最大值，直徑值 IDi 是最小值。
| 雙排角接觸滾子軸承 | 連接尺寸 Ø da [mm] | 連接尺寸 Ø Di [mm] |
|---|---|---|
| AXDR 80 | 108.2 | 113.4 |
| AXDR 100 | 131.0 | 140.0 |
| AXDR 120 | 157.3 | 168.2 |
| AXDR 150 | 185.5 | 198.0 |
| AXDR 160 | 223.5 | 231.2 |
| AXDR 180 | 248.0 | 256.0 |
| AXDR 200 | 273.2 | 284.0 |
| AXDR 210 | 287.0 | 298.2 |
| AXDR 260 | 314.4 | 325.4 |
| AXDR 325 | 388.5 | 399.2 |
| AXDR 350 | 420.4 | 447.4 |
| AXDR 395 | 469.4 | 504.4 |
| AXDR 460 | 527.5 | 570.0 |
| AXDR 580 | 668.0 | 720.0 |
| AXDR 650 | 755.2 | 781.2 |

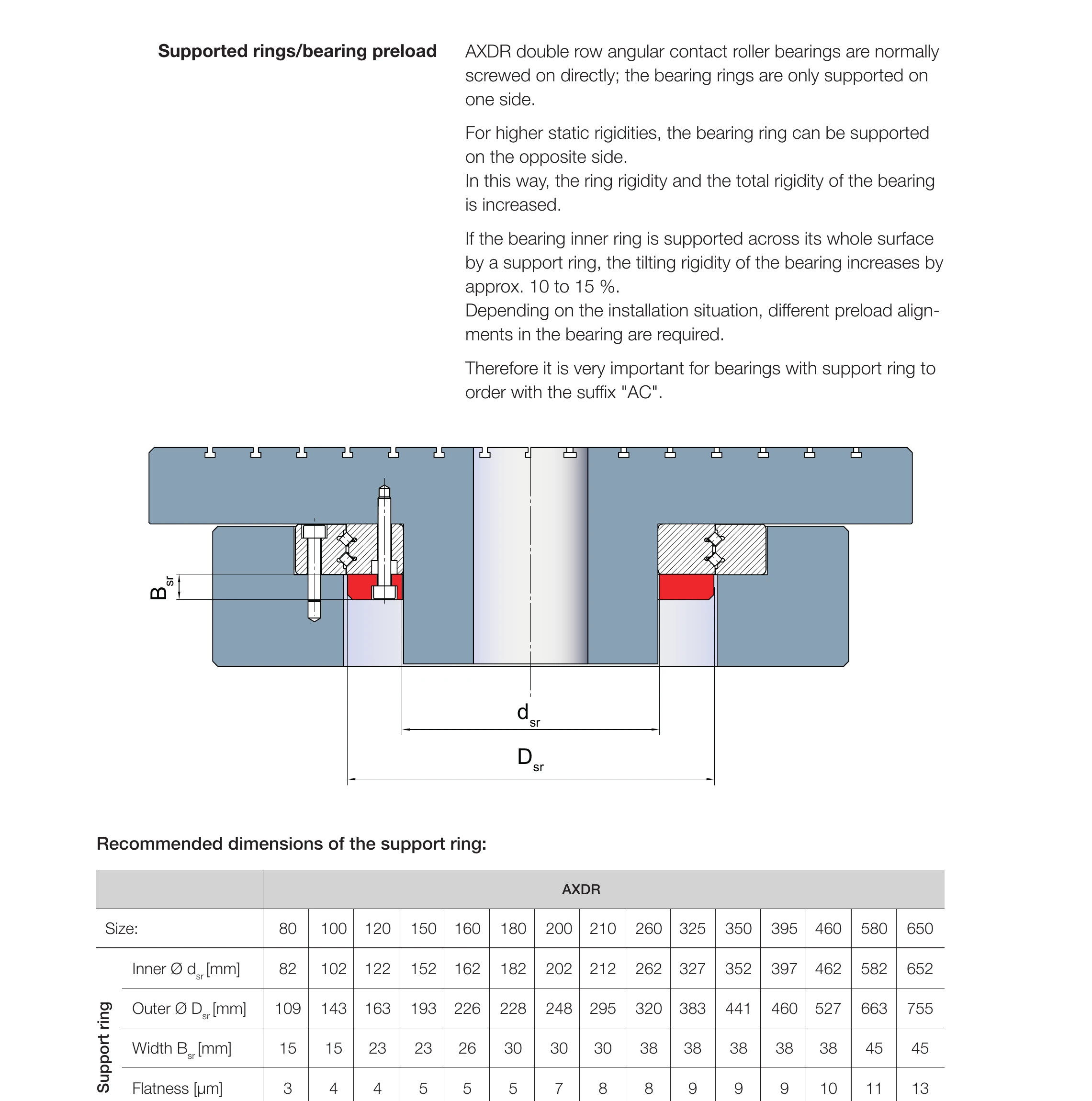

軸承剛性
Bearing Rigidity
AXDR 雙排角接觸滾子軸承通常直接螺栓固定。軸承環僅在一側受支撐。
為了更高的靜態剛性，軸承環可以在對側受支撐。這樣，環剛性和軸承的傾覆剛性增加約 10-15%。
根據安裝情況，軸承中需要不同的預壓對齊。因此，與字尾「AC」一起訂購帶有支撐環的軸承非常重要。
建議支撐環尺寸
| AXDR 尺寸 | 內徑 Ø Di [mm] | 外徑 Ø Da [mm] | 高度 Hs [mm] | 平面度 [μm] |
|---|---|---|---|---|
| 80 | 80 | 108 | 4 | 3 |
| 100 | 102 | 132 | 4 | 3 |
| 120 | 143 | 163 | 5 | 4 |
| 150 | 168 | 228 | 6 | 4 |
| 160 | 193 | 248 | 6 | 5 |
| 180 | 213 | 283 | 6 | 5 |
| 200 | 240 | 296 | 7 | 5 |
| 210 | 262 | 327 | 8 | 6 |
| 260 | 302 | 363 | 8 | 6 |
| 325 | 361 | 441 | 9 | 7 |
| 350 | 389 | 481 | 9 | 8 |
| 395 | 433 | 527 | 10 | 8 |
| 460 | 497 | 582 | 10 | 9 |
| 580 | 627 | 703 | 11 | 11 |
| 650 | 702 | 793 | 12 | 13 |
表面要求
Ra 0.8 μm - 支撐環表面粗糙度要求

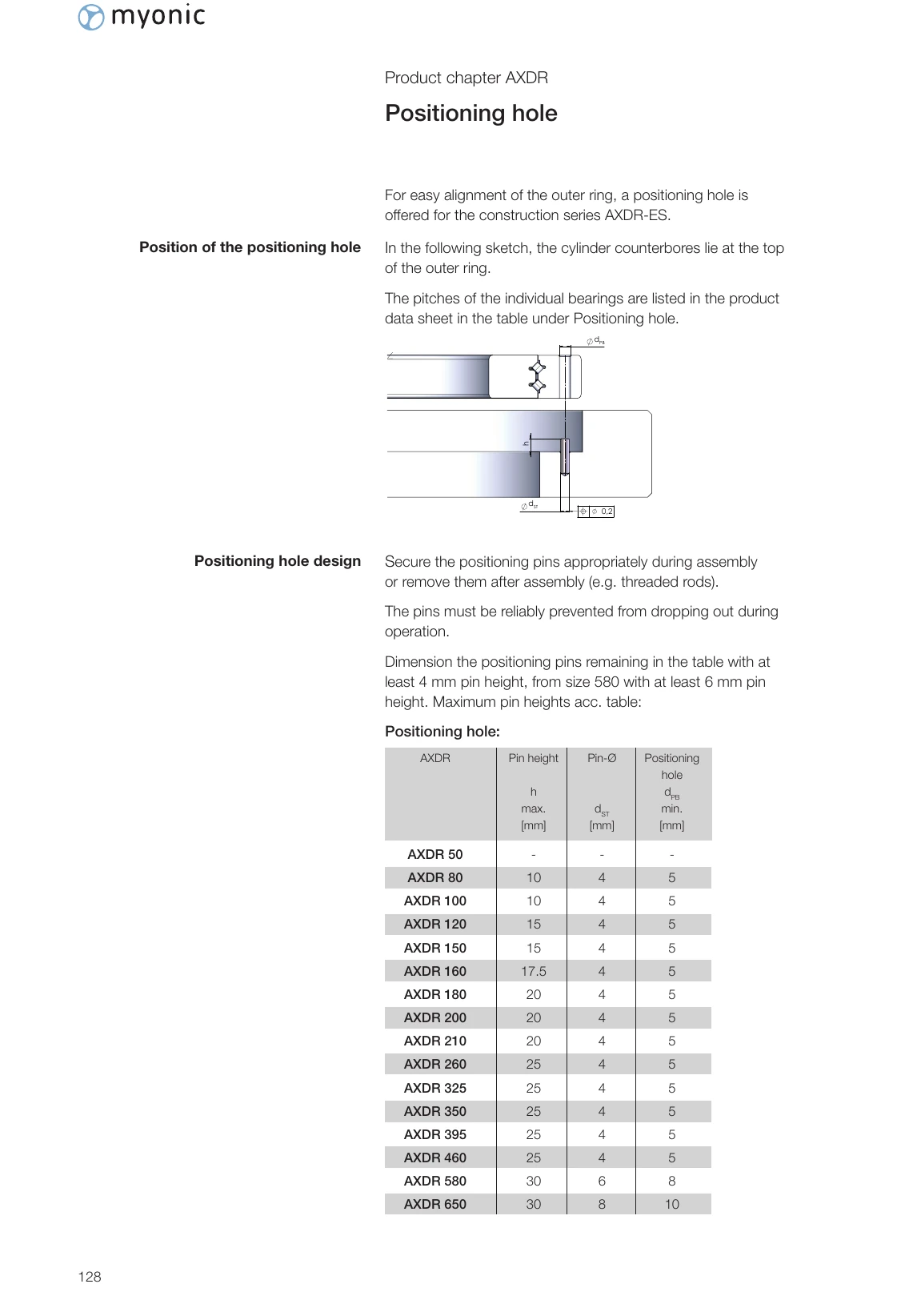

定位孔
Positioning Hole
為了便於外環對齊，結構系列 AXDR-ES 提供定位孔。
在以下草圖中，圓柱沉孔位於外環頂部。各軸承的間距列在「定位孔」下的產品數據表中。
定位孔設計
在組裝期間適當固定定位銷或在組裝後將其移除（例如螺紋桿）。
銷必須可靠地防止在運行期間脫落。
定位銷尺寸應按表中剩餘的最小 4 mm 銷高度設計，從尺寸 580 起至少 6 mm 銷高度。
定位孔尺寸
| AXDR | 銷高度 h max. [mm] | 銷 Ø dst [mm] | 定位孔 Ø dbo min. [mm] |
|---|---|---|---|
| AXDR 50 | - | - | - |
| AXDR 80 | 10 | 4 | 5 |
| AXDR 100 | 10 | 4 | 5 |
| AXDR 120 | 15 | 4 | 5 |
| AXDR 150 | 15 | 4 | 5 |
| AXDR 160 | 17.5 | 4 | 5 |
| AXDR 180 | 20 | 4 | 5 |
| AXDR 200 | 20 | 4 | 5 |
| AXDR 210 | 20 | 4 | 5 |
| AXDR 260 | 25 | 4 | 5 |
| AXDR 325 | 25 | 4 | 5 |
| AXDR 350 | 25 | 4 | 5 |
| AXDR 395 | 25 | 4 | 5 |
| AXDR 460 | 25 | 4 | 5 |
| AXDR 580 | 30 | 6 | 8 |
| AXDR 650 | 30 | 8 | 10 |
