AMSABS 3L Size 30 技術規格
Absolute Measuring System for Long Axis - Size 30
導軌型式 AMSABS 3L S 30
| AMSABS 3L S 30-N |
|---|
| 標準型（上方鎖固） |
AMSABS 3L 特點：專為長軸量測設計，可接合多段導軌達到超過 6m 的量測長度。導軌接合處採用特殊設計，讀取頭可順暢通過接合點。

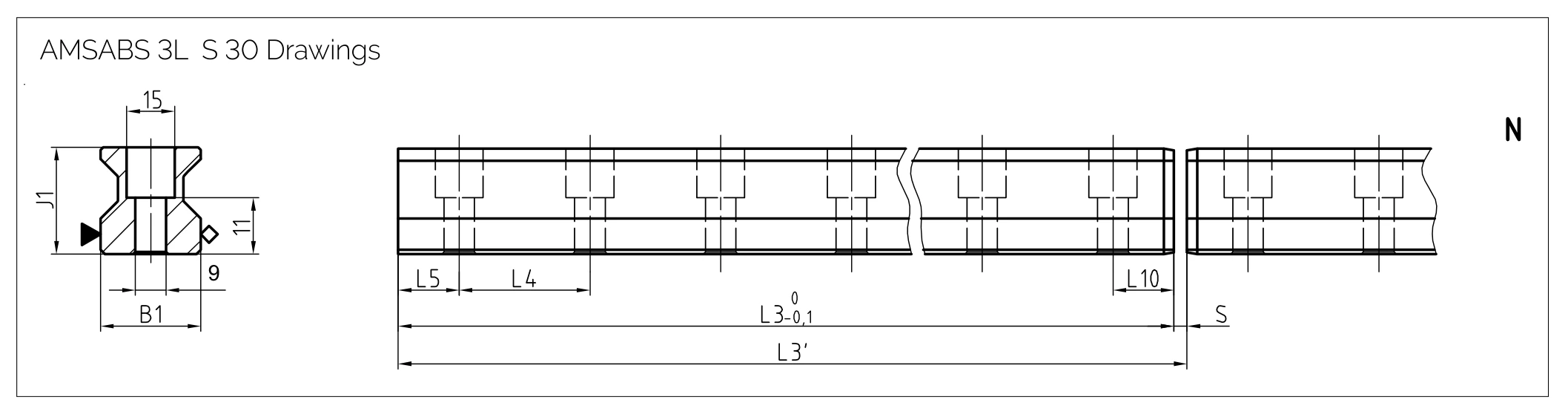

導軌規格 AMSABS 3L S 30
| 參數 | AMSABS 3L S 30-N |
|---|---|
| 軌道寬度 B1 (mm) | 28 |
| 軌道高度 J1 (mm) | 27.95 |
| 單段導軌長度 L3 (mm) | 2999.5 |
| 系統長度 L3' (mm) | 3000 |
| 接合間隙 S (mm) | 0.5 |
| 固定孔間距 L4 (mm) | 40 |
| 首/末孔位置 L5/L10 (mm) | 18.5 |
| 單位重量 (kg/m) | 4.6 |
滑塊型式 AMSABS 3L W 30
| W 30-A | W 30-B | W 30-C | W 30-D |
|---|---|---|---|
| 標準型 高負載 | 標準加長型 高負載 | 高扁型 高負載 | 高扁加長型 高負載 |
| W 30-F | W 30-G |
|---|---|
| 扁型 中等負載 | 扁加長型 中等負載 |
注意：Size 30 不提供 E 型（高扁側向鎖固）滑塊。

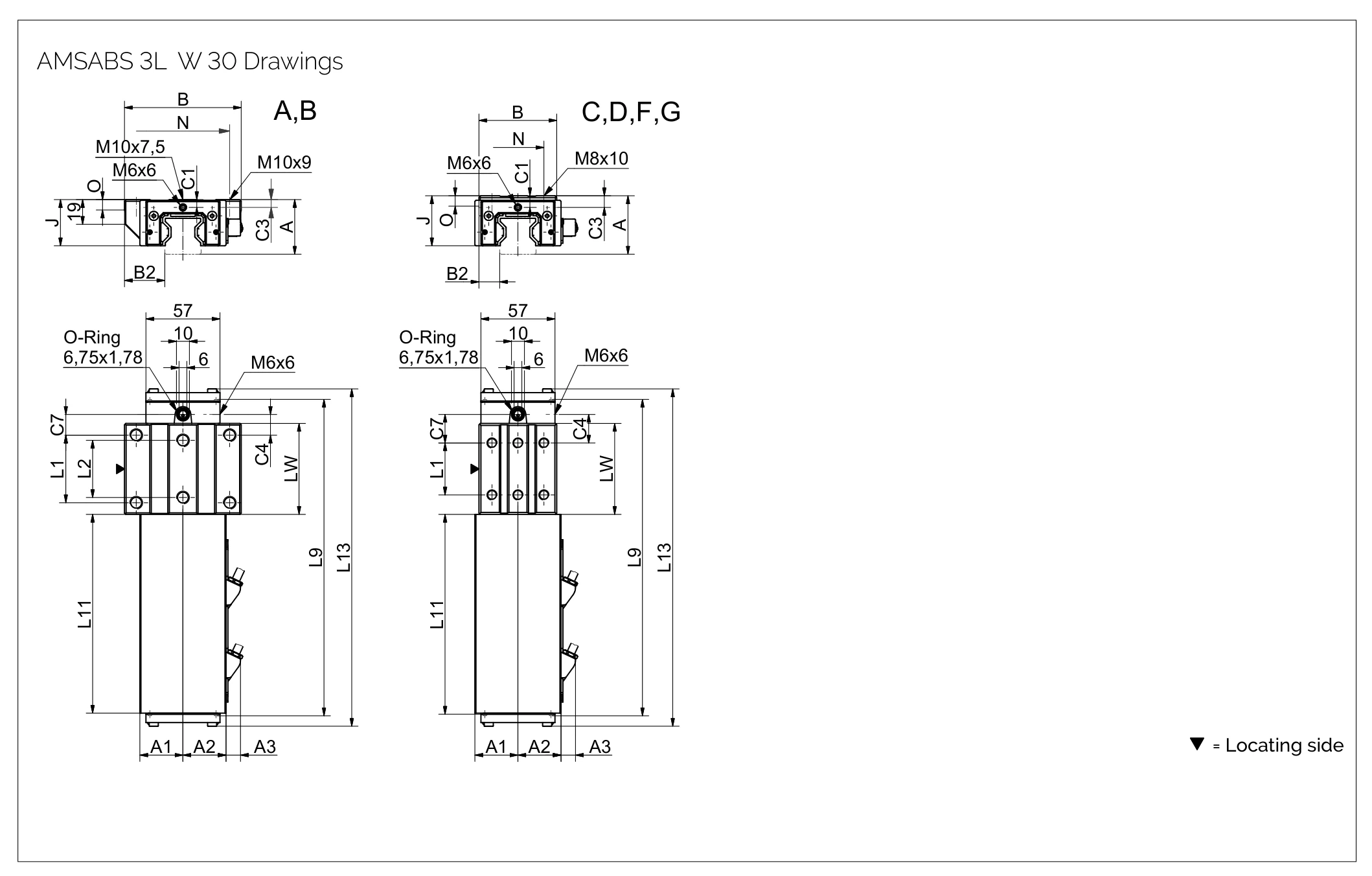

滑塊規格 AMSABS 3L W 30
| 參數 | W 30-A | W 30-B | W 30-C | W 30-D | W 30-F | W 30-G |
|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 42 | 42 | 45 | 45 | 42 | 42 |
| 滑塊寬度 B (mm) | 90 | 90 | 60 | 60 | 60 | 60 |
| 滑塊高度 J (mm) | 35.5 | 35.5 | 38.5 | 38.5 | 35.5 | 35.5 |
| 滑塊長度含外殼 L9 (mm) | 244.1 | 265.1 | 244.1 | 265.1 | 244.1 | 265.1 |
| 量測滑塊總長 L13 (mm) | 260.9 | 281.9 | 260.9 | 281.9 | 260.9 | 281.9 |
| 滑塊重量 (kg) | 1.9 | 2.3 | 1.7 | 2.0 | 1.6 | 1.8 |

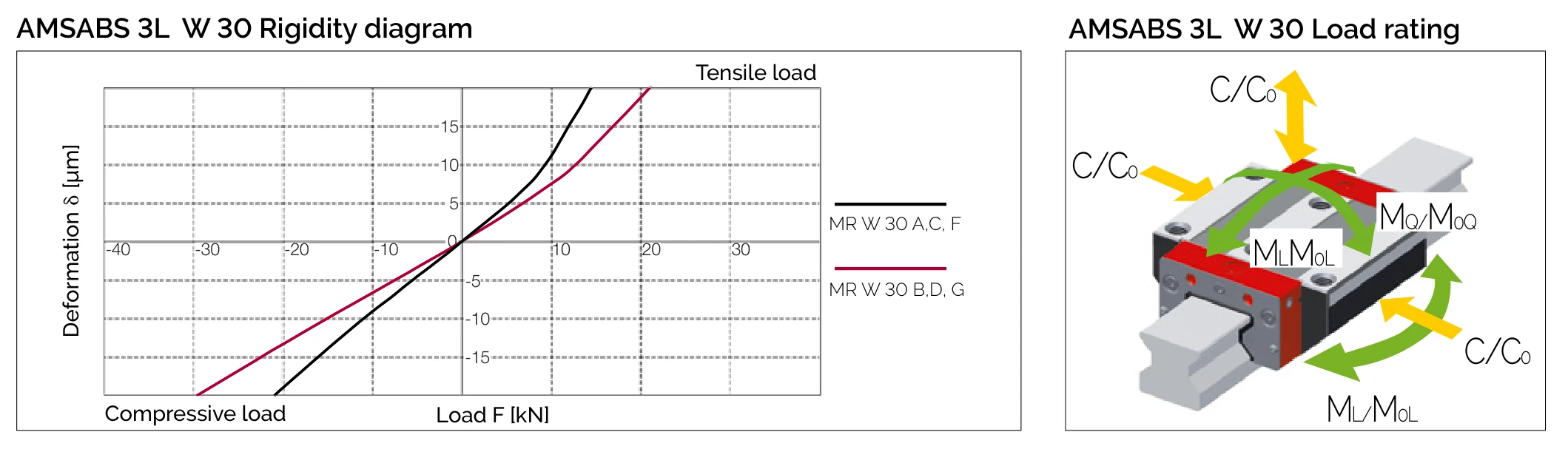

負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜力矩 (Nm) | M₀L 靜力矩 (Nm) |
|---|---|---|---|---|
| A / C / F | 74,900 | 39,500 | 1,332 | 966 |
| B / D / G | 98,500 | 48,900 | 1,751 | 1,614 |
可用選項
精度等級
| 精度等級 | 說明 |
|---|---|
| G0 | 超高精度 |
| G1 | 高精度 |
| G2 | 精密級 |
| G3 | 標準級 |
預壓等級
| 預壓等級 | 預壓力 (% of C₀) |
|---|---|
| V1 | 3% |
| V2 | 8% |
| V3 | 13% |
讀取頭介面
| 介面代碼 | 類型 | 說明 |
|---|---|---|
| TMH | Mitsubishi | Mitsubishi 高解析度介面 |
| TRH | TTL | TTL RS-422 介面 |
| TSH | SSI | 串列同步介面 |
訂購代碼範例
導軌訂購代碼
AMSABS 3L S 30-N-G1-KC-R11-3000-CN-P0
- AMSABS 3L S 30 = AMSABS 3L 導軌 Size 30
- N = 標準型
- G1 = 高精度
- KC = 標準直度
- R11 = 基準側 1
- 3000 = 導軌長度 3000mm
滑塊訂購代碼
AMSABS 3L W 30-A-P1-G1-V1-R1-CN-S11-LV-TSH-TS1
- AMSABS 3L W 30 = AMSABS 3L 滑塊 Size 30
- A = 標準型滑塊
- P1 = 讀取頭位置 1
- G1 = 高精度
- V1 = 輕預壓
- TSH = SSI 介面
