AXRY-EX 尺寸表

尺寸標註圖

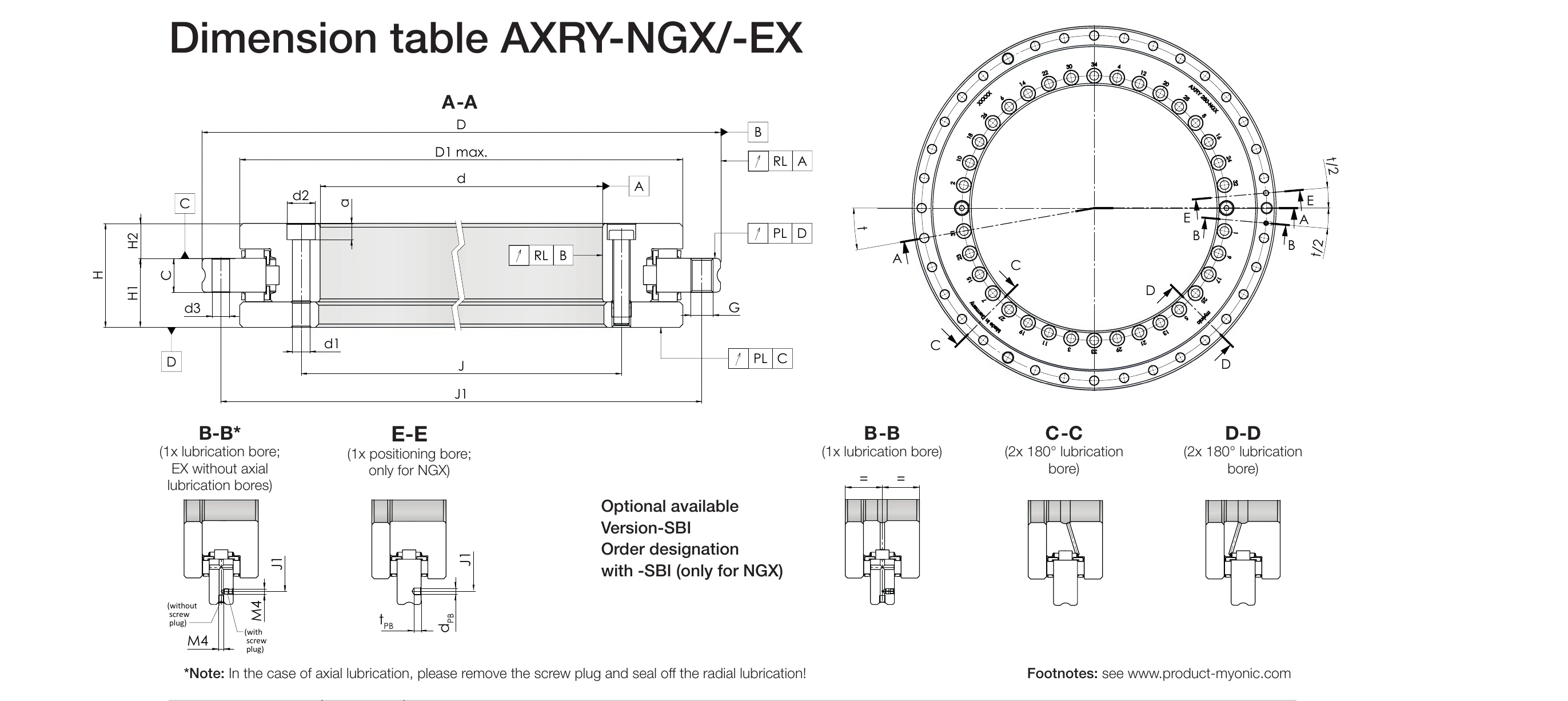

AXRY-NGX／-EX 尺寸標註：A-A 剖面與端面（EX 為無軸向潤滑孔版本）。來源：myonic 官方型錄 EMO 2025。

尺寸單位 mm，重量單位 kg。

符號說明

型號	m [kg]	d（內徑）		D（外徑）		H [mm]	H1 [mm]	∆H1		H2 [mm]	∆H2	C max [mm]	D1 max [mm]	J [mm]	J1 [mm]
型號	m [kg]	mm	∆d	mm	∆D	H [mm]	H1 [mm]	標準	限制	H2 [mm]	∆H2	C max [mm]	D1 max [mm]	J [mm]	J1 [mm]
AXRY 50-EX	1.6	50	-0.008	126	-0.011	30	20	±0.125	±0.025	10	±0.02	10	105	63	116
AXRY 80-EX⁴⁾	2.4	80	-0.009	146	-0.011	35	23.35	±0.150	±0.025	11.65	±0.02	12	130	92	138
AXRY 100-EX⁴⁾	4.1	100	-0.010	185	-0.015	38	25	±0.175	±0.025	13	±0.02	12	161	112	170
AXRY 120-EX	5.3	120	-0.010	210	-0.015	40	26	±0.175	±0.025	14	±0.02	12	-	135	195
AXRY 150-EX	6.2	150	-0.013	240	-0.015	40	26	±0.175	±0.03	14	±0.02	12	214	165	225

符號說明

型號	內環固定孔				外環固定孔		拔出螺紋		nxt¹⁾	MA²⁾ [Nm]
型號	d1 [mm]	d2 [mm]	a [mm]	數量³⁾	d3 [mm]	數量³⁾	G	數量	nxt¹⁾	MA²⁾ [Nm]
AXRY 50-EX	5.6	-	-	12	5.6	12	M5	2	12 × 30°	8.5
AXRY 80-EX⁴⁾	5.6	10	4.4	12	4.6	12	M5	2	12 × 30°	8.5 / 4.5
AXRY 100-EX⁴⁾	5.6	10	5.4	16	5.6	15	M6	3	18 × 20°	8.5
AXRY 120-EX	7	11	6.4	22	7	21	M8	3	24 × 15°	14
AXRY 150-EX	7	11	6.4	34	7	33	M8	3	36 × 10°	14

負載單位 kN，轉速單位 rpm，摩擦力矩單位 Nm，跳動單位 µm，剛性單位 kN/µm 或 kNm/mrad，倒角最小半徑單位 mm。

符號說明

型號	負載額定值 [kN]				nG⁵⁾ [rpm]	MRL⁶⁾ [Nm]	跳動 PL & RL⁷⁾ [µm]		Cal [kN/µm]	Crl [kN/µm]	Ckl [kNm/mrad]	Rmin [mm]
型號	Ca	C0a	Cr	C0r	nG⁵⁾ [rpm]	MRL⁶⁾ [Nm]	標準	限制	Cal [kN/µm]	Crl [kN/µm]	Ckl [kNm/mrad]	Rmin [mm]
AXRY 50-EX	33.5	161.6	22.7	39.2	2000	1.5	2	1	2.4	1.2	2.5	0.6
AXRY 80-EX⁴⁾	39.5	215.4	51	104.9	1500	2.0	3	1.5	3	1.9	4.9	0.6
AXRY 100-EX⁴⁾	89.2	560.6	56.3	126.9	1300	2.0	3	1.5	4.1	2.4	10	0.8
AXRY 120-EX	95.3	640.6	62.1	152.9	1150	4.5	3	1.5	4.8	3	16.3	0.8
AXRY 150-EX	100.4	720.7	68.4	185	1000	7.0	3	1.5	5.4	3.7	25.1	0.8

¹⁾ 包含緊固螺絲或拔出螺紋。

²⁾ 螺栓鎖固扭矩依 DIN 912、強度等級 10.9。

³⁾ 注意！固定孔用於周邊結構，請遵守軸承孔的節距。

⁴⁾ 大 L 環的螺絲沉孔開向軸承孔，此區域不支撐軸承內徑。

⁵⁾ 高速應用時請向 sales@eb-system.com 洽詢。

⁶⁾ 摩擦力矩為參考值：量測轉速 n_const = 5 min^-1；使用 myonic 標準潤滑脂與標準潤滑量；不含支撐環；軸承摩擦力矩在極限轉速下可增加至 2.5 倍。

⁷⁾ 於具理想周邊結構的已安裝軸承上量測。
