MR Size 65 技術規格
超高負載與力矩能力
導軌型式 MR S 65
| MR S 65-N | MR S 65-NU | MR S 65-C |
|---|---|---|
 |  |  |
| 標準型 上方鎖固 | 底部螺孔型 下方鎖固 | 蓋板型 For cover strip |

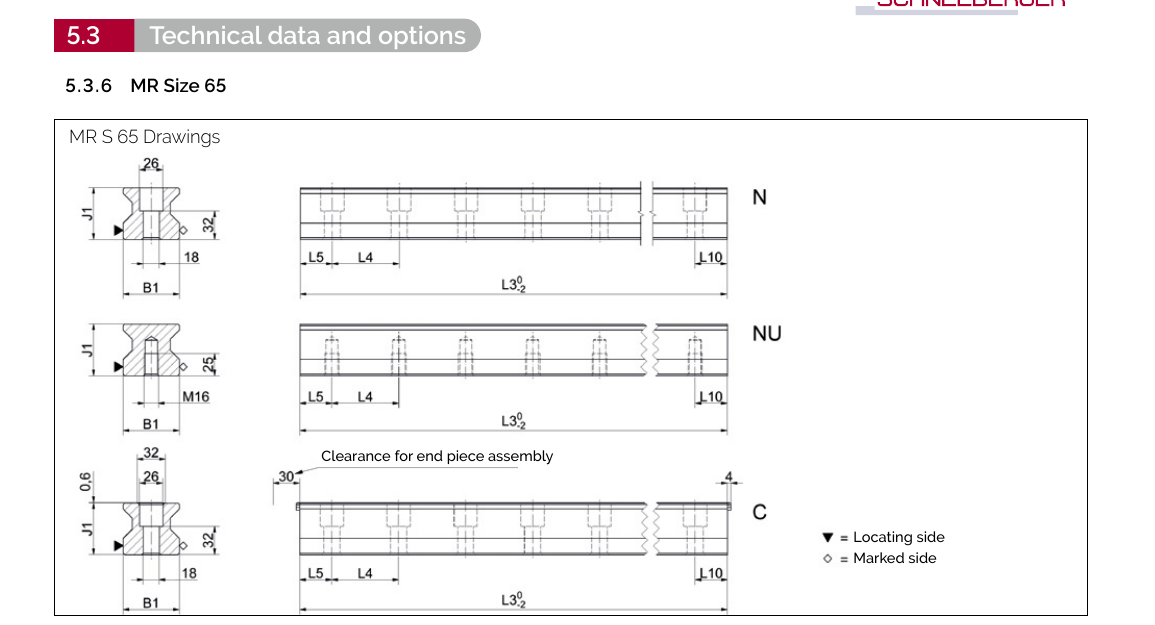

導軌尺寸圖 MR S 65
導軌規格 MR S 65
| 參數 | MR S 65-N | MR S 65-NU | MR S 65-C |
|---|---|---|---|
| 軌道寬度 B1 (mm) | 63 | 63 | 63 |
| 軌道高度 J1 (mm) | 58 | 58 | 58 |
| 最大單件長度 L3 (mm) | 6000 | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 75 | 75 | 75 |
| 首/末孔位置 L5/L10 (mm) | 36 | 36 | 36 |
| 單位重量 (kg/m) | 22.8 | 24.5 | 22.5 |
型號說明
- N = 標準型 (上方鎖固)
- NU = 底部螺孔型 (下方鎖固)
- C = 蓋板型 (For cover strip)
滑塊型式 MR W 65
| MR W 65-A | MR W 65-B | MR W 65-C | MR W 65-D | MR W 65-P |
|---|---|---|---|---|
 |  |  |  |  |
| 標準型 Standard | 標準加長型 Standard long | 高扁型 High/flat | 高扁加長型 High/flat long | 標準超長型 Standard extra long |
Size 65 專屬型式
P 型（標準超長型）是 Size 65 專屬的滑塊型式，提供額外的負載能力和穩定性。

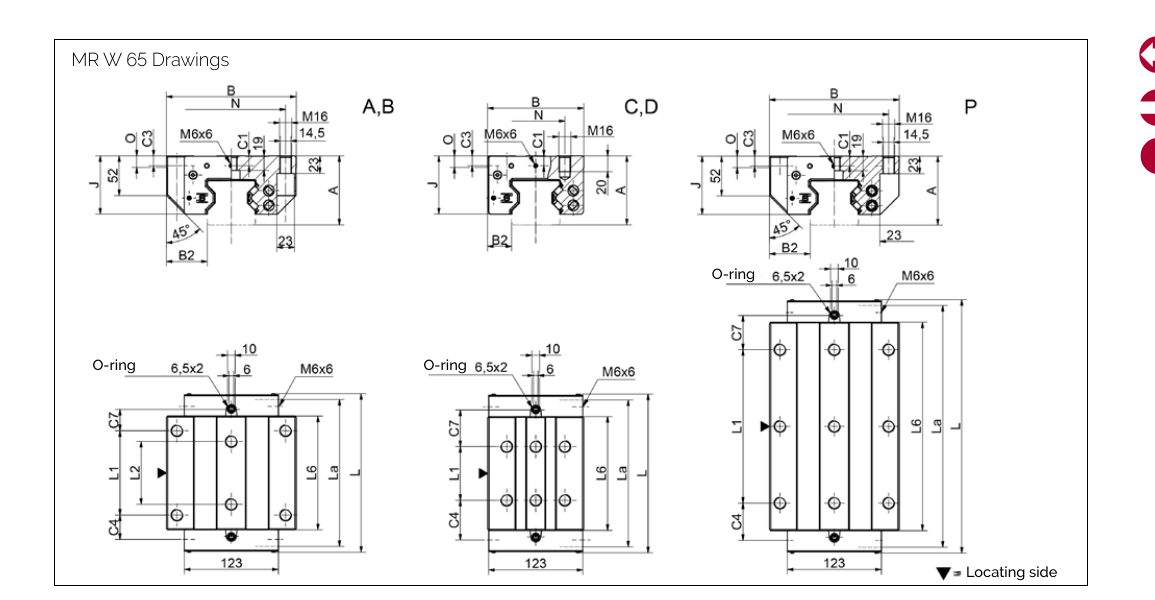

滑塊尺寸圖 MR W 65
滑塊規格 MR W 65
| 參數 | MR W 65-A | MR W 65-B | MR W 65-C | MR W 65-D | MR W 65-P |
|---|---|---|---|---|---|
| 系統高度 A (mm) | 90 | 90 | 90 | 90 | 90 |
| 滑塊寬度 B (mm) | 170 | 170 | 126 | 126 | 170 |
| 定位面距 B2 (mm) | 53.5 | 53.5 | 31.5 | 31.5 | 53.5 |
| 滑塊高度 J (mm) | 76.2 | 76.2 | 76.2 | 76.2 | 76.2 |
| 滑塊長度 L (mm) | 207 | 260 | 207 | 260 | 331 |
| 外側固定孔間距 L1 (mm) | 110 | 110 | 70 | 120 | 200 |
| 內側固定孔間距 L2 (mm) | 82 | 82 | — | — | — |
| 鋼體長度 L6 (mm) | 148.5 | 201 | 148.5 | 201 | 272 |
| 側向固定孔間距 N (mm) | 142 | 142 | 76 | 76 | 142 |
| 參考面高度 O (mm) | 15 | 15 | 15 | 15 | 15 |
| 滑塊重量 (kg) | 10.2 | 13.5 | 8.0 | 10.4 | 20.3 |

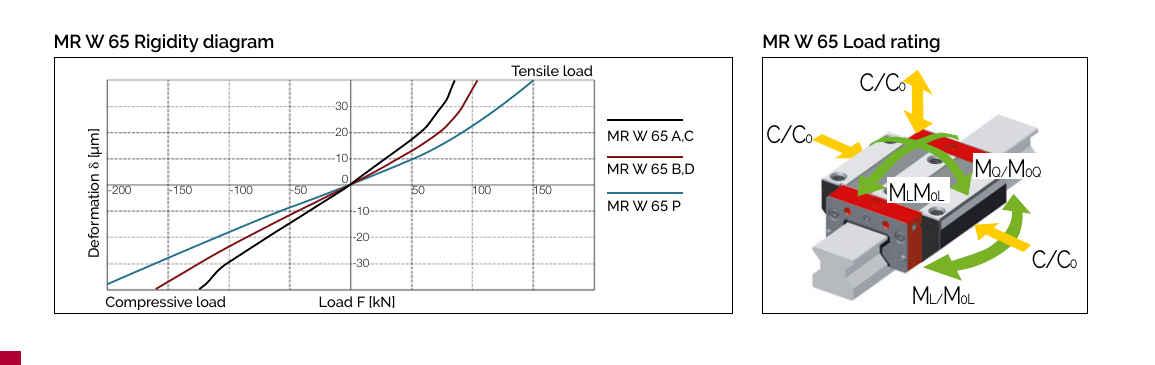

剛性曲線與負載額定圖
負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜橫向力矩 (Nm) | M₀L 靜縱向力矩 (Nm) | MQ 動橫向力矩 (Nm) | ML 動縱向力矩 (Nm) |
|---|---|---|---|---|---|---|
| A / C | 419,000 | 232,000 | 16,446 | 10,754 | 9,154 | 5,954 |
| B / D | 530,000 | 295,000 | 20,912 | 17,930 | 11,640 | 9,980 |
| P | 748,200 | 366,000 | 29,479 | 32,300 | 14,429 | 15,800 |
可用選項
精度等級 (Accuracy Classes)
| 精度等級 | 滑塊與軌道公差 A/B2 | 配對滑塊最大差值 ΔA/ΔB2 | 標準滑塊最大差值 |
|---|---|---|---|
| G0 超高精度 | ± 5 µm | 3 µm | 10 µm |
| G1 高精度 | ± 10 µm | 5 µm | 20 µm |
| G2 精密級 | ± 20 µm | 7 µm | 40 µm |
| G3 標準級 | ± 30 µm | 25 µm | 60 µm |
預壓等級 (Preload Classes)
| 預壓等級 | 預壓力 (% of C₀) | 適用場合 |
|---|---|---|
| V0 極輕預壓 | 0-2% | 極低摩擦、均勻負載、最小振動 |
| V1 輕預壓 | 3% | 低摩擦、均勻負載、輕微振動 |
| V2 中預壓 | 8% | 高剛性、中等變化負載和振動 |
| V3 高預壓 | 13% | 最高剛性、衝擊負載、劇烈變化負載 |
表面處理 (Coating)
| 代碼 | 類型 | 特點 |
|---|---|---|
| — | 標準 (無塗層) | 標準鋼材表面 |
| CN | 硬鉻鍍層 | 優異防腐蝕、高耐磨性、良好緊急運行特性 |
參考面位置 (Reference Side)
R1 - 參考面在底部 R2 - 參考面在頂部
訂購代碼範例
導軌訂購代碼
MR S 65-N-G1-KC-R1-2000-36-36-CN
- MR S 65 = MONORAIL 導軌 Size 65
- N = 標準型
- G1 = 高精度
- KC = 固定孔帶沉頭
- R1 = 參考面在底部
- 2000 = 軌道長度 2000mm
- 36-36 = 首末孔位置
- CN = 硬鉻鍍層
滑塊訂購代碼
MR W 65-P-G1-V2-R1-CN-S11-LV
- MR W 65 = MONORAIL 滑塊 Size 65
- P = 超長型滑塊
- G1 = 高精度
- V2 = 中預壓 (8% C₀)
- R1 = 參考面在底部
- CN = 硬鉻鍍層
- S11 = 潤滑孔位置頂部中央
- LV = 全油脂填充出廠
