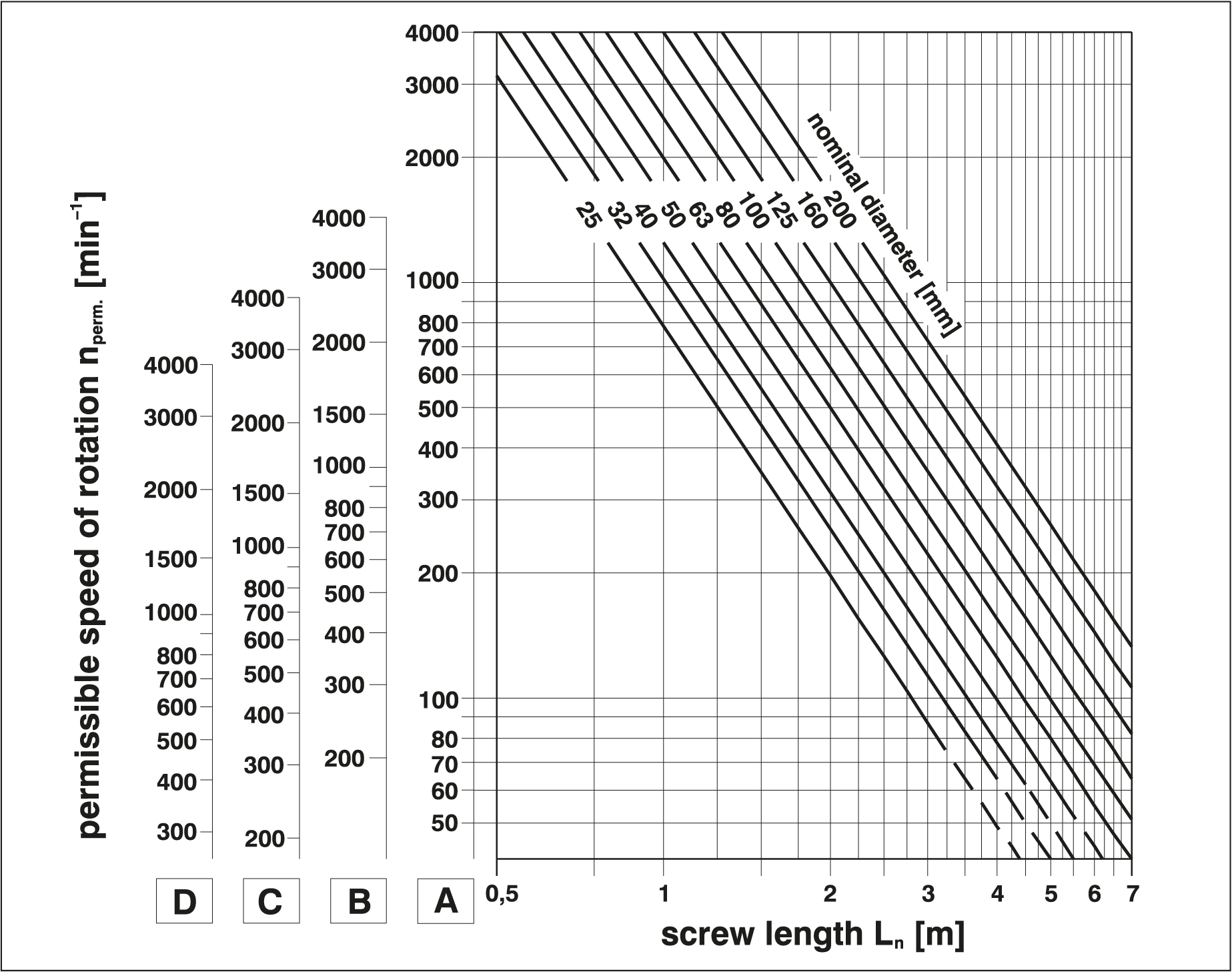

容許轉速計算
Permissible Speed Calculation
計算值應視為近似值。如需精確計算，請與我們聯繫。
*) 方向穩定安裝
橫向共振振動 Transverse Resonant Vibration
任何超過容許轉速的軸都會激發橫向共振振動。在滾珠螺桿上，這會導致螺帽系統承受過大的徑向負載。
安全係數
最大容許轉速為臨界轉速的 80%（低於臨界轉速 20%）。此安全係數已納入上方計算圖表中。

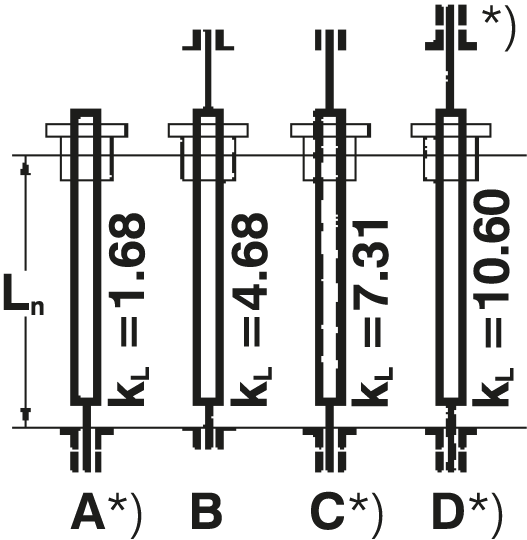

軸承配置的重要性 Importance of Bearing Arrangement
螺桿軸承的具體執行方式對容許轉速有重大影響。
nperm. = d0 + dkLn2 · kL · 107 [min-1]
d0 = 標稱直徑 (nominal diameter) [mm]
dk = 核心直徑 (core diameter) [mm]
Ln = 螺桿長度 (screw length) [mm]
kL = 軸承係數 (bearing factor)
d0, dk 請參閱數據表
螺桿下垂問題
Inadmissible Sagging of Screw
高細長比螺桿注意事項
當細長比 Ln/d0 > 50 時，需要在螺紋長度的自由區域提供額外支撐，以防止下垂。否則滾珠螺桿將處於不允許的工作條件下。
注意：這對驅動螺帽系統同樣重要！
極限應用諮詢
當 Ln/d0 > 40 時，請與我們聯繫以獲取專業建議。
細長比參考表
Slenderness Ratio Reference
| Ln/d0 範圍 | 建議措施 |
|---|---|
| ≤ 40 | 標準設計，無需額外支撐 |
| 40 - 50 | 建議諮詢，可能需要特殊設計 |
| > 50 | 必須提供額外支撐，防止下垂 |
符號說明
Symbol Reference
| 符號 | 說明 | 英文 |
|---|---|---|
| Ln | 螺紋長度 | Thread length |
| d0 | 標稱直徑 | Nominal diameter |
| nperm | 容許轉速 | Permissible speed |
| ncrit | 臨界轉速 | Critical speed |
