通用說明
配合的精度和所有連接部件的幾何正確設計對軸承和工作台的運行精度和動態特性有直接影響。
請遵守通用目錄章節中的結構設計注意事項。
軸承孔的實際尺寸可在每個軸承隨附的檢驗報告中找到。
重要提示
配合精度直接影響軸承運行精度和動態性能。請確保軸的幾何精度符合要求。
一般要求
對於旋轉軸和靜止軸，軸承內環應在整個表面上得到支撐，軸應按照 h5 公差設計配合。
這樣，軸承的孔公差會產生過渡配合，略微傾向於間隙配合。
更高要求
對於特殊要求，間隙配合必須在規定的公差等級內進一步限制：
更高的運行精度
如果要求最高運行精度，應以間隙配合 0 為目標。否則，間隙配合可能會疊加到軸承的徑向跳動上。
高動態特性
在較高轉速和較長工作週期下，過盈配合不得超過 0.005 mm。

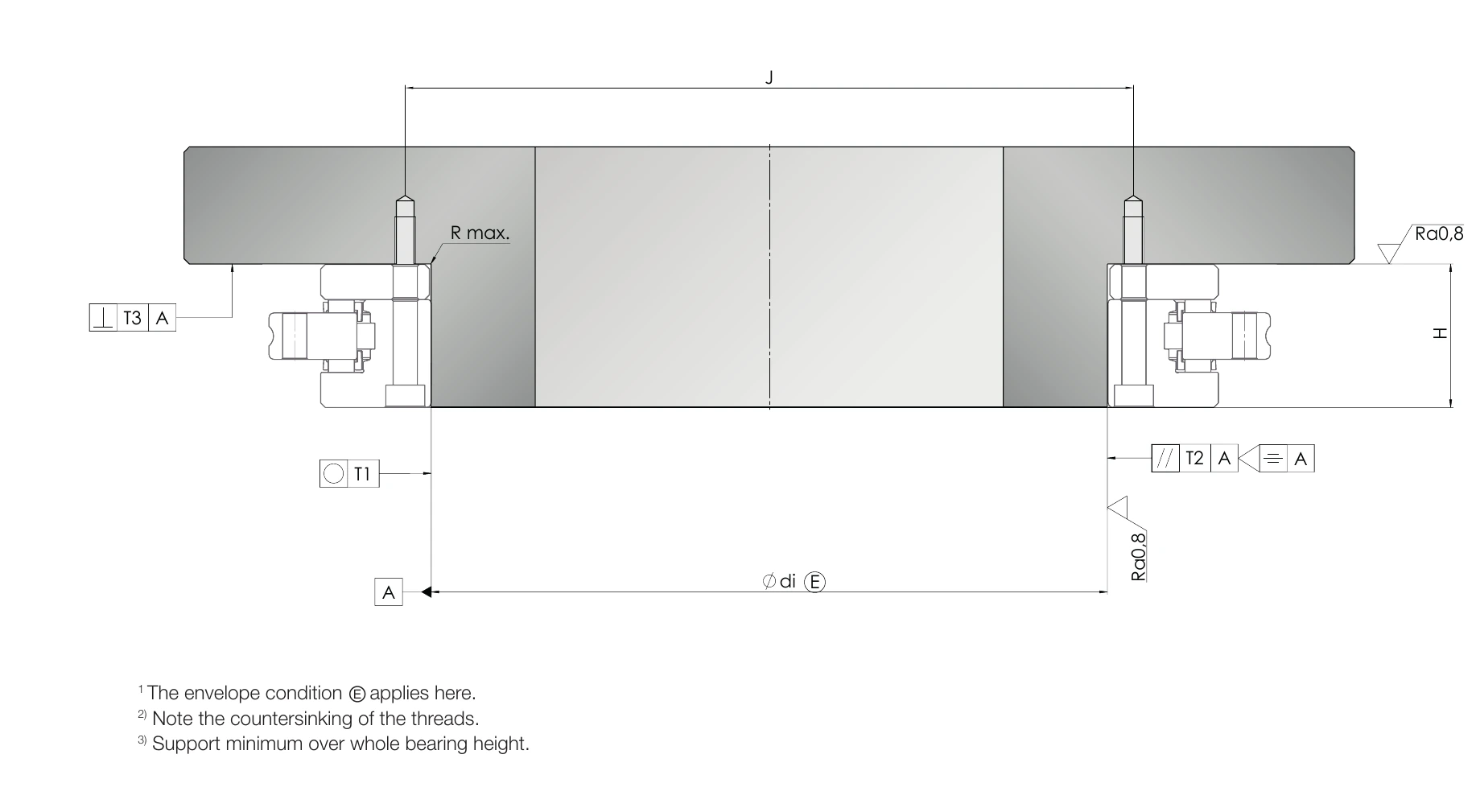

軸配合建議圖
圖例說明：
1 此處適用包絡條件 ⓔ
2 注意螺紋的沉孔
3 支撐環需覆蓋整個軸承高度（最小支撐高度）
軸公差規格表
| 軸承型號 | 直徑 d a0 [mm] | 公差 h5 [mm] | 節圓直徑 b [mm] | 高度 H [mm] | 圓度 T1 [μm] | 平行度 T2 [μm] | 垂直度 T3 [μm] | 最大倒角 Rmax [mm] |
|---|---|---|---|---|---|---|---|---|
| AXRY 180-NGX | 180 | 0 / -0.018 | 194 | 43 | 5 | 2.5 | 5 | 0.1 |
| AXRY 200-NGX | 200 | 0 / -0.020 | 215 | 48 | 7 | 3.5 | 7 | 0.1 |
| AXRY 260-NGX | 260 | 0 / -0.023 | 280 | 55 | 8 | 4 | 8 | 0.3 |
| AXRY 325-NGX | 325 | 0 / -0.025 | 342 | 60 | 9 | 4.5 | 9 | 0.3 |
| AXRY 395-NGX | 395 | 0 / -0.025 | 413 | 65 | 9 | 4.5 | 9 | 0.3 |
| AXRY 460-NGX | 460 | 0 / -0.027 | 482 | 70 | 10 | 5 | 10 | 0.3 |
| AXRY 580-NGX | 580 | 0 / -0.032 | 610 | 80 | 11 | 5.5 | 11 | 1 |
| AXRY 650-NGX | 650 | 0 / -0.036 | 690 | 100 | 13 | 6.5 | 14 | 1 |
公差說明：
T1 = 圓度公差
T2 = 平行度公差（軸肩面相對於軸頸）
T3 = 垂直度公差（軸肩面相對於軸頸軸線）
Rmax = 最大倒角半徑
AXRY-NGX-SBI 軸配合（外環旋轉）
對於 NGX-SBI 系列（外環旋轉，內環靜止），由於內環不旋轉，可使用較鬆的配合。配合原則與 NGX 相同，但公差要求可適當放寬。
NGX-SBI 配合建議
外環旋轉時，內環靜止在軸上。此時軸配合可使用間隙配合或輕微過渡配合，以便於安裝和熱膨脹補償。建議軸公差為 g6 / h6。
注意事項
重要提醒
- 軸承孔的實際尺寸可在每個軸承隨附的檢驗報告中找到
- 配合精度直接影響軸承運行精度和動態特性
- 高溫運行時需考慮熱膨脹對配合的影響
- 如有疑問，請聯繫 myonic 應用工程團隊
技術文件下載
詳細的軸配合技術資料請參閱：NGX 軸配合建議 PDF →
