MONORAIL BZ Size 35 技術規格
Integrated Ball Guide with Rack - Module 2.5

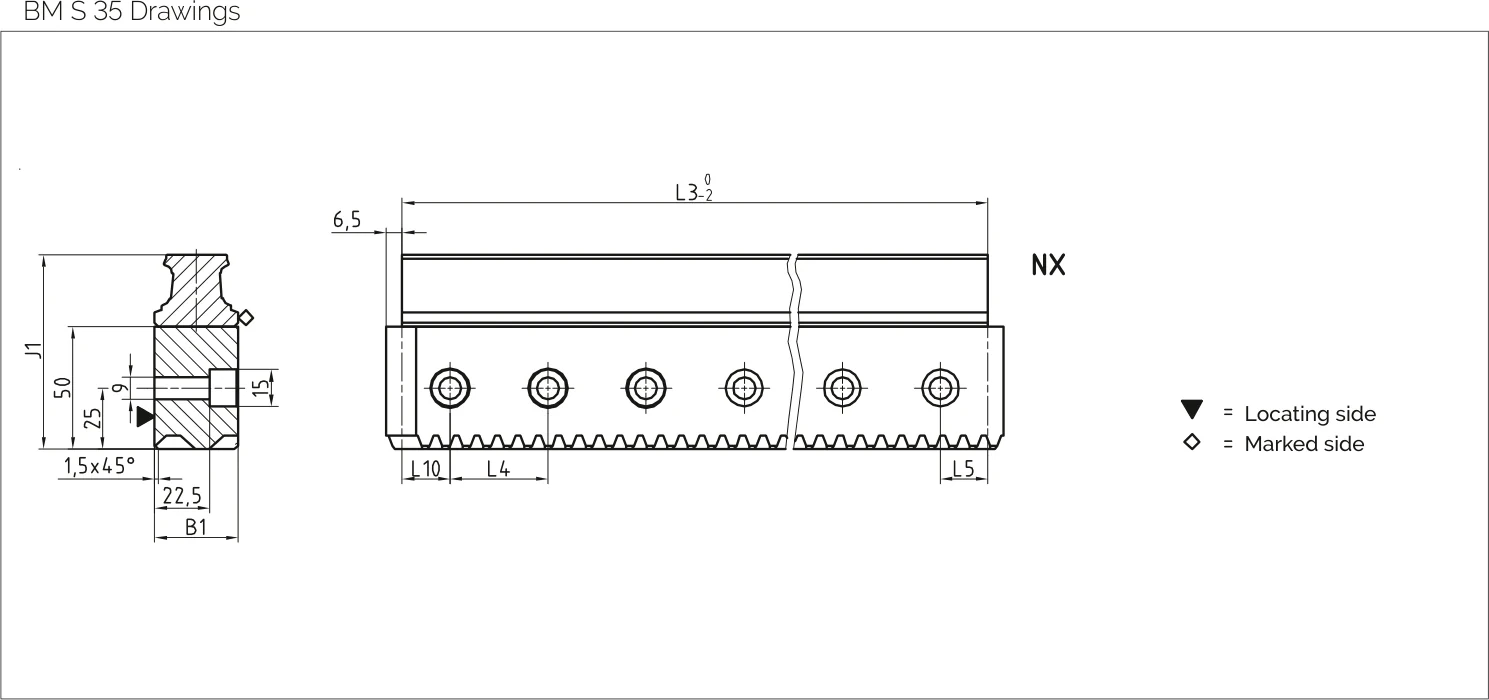

尺寸圖 BZ 35
導軌規格
| 參數 | BZ S 35-NX |
|---|---|
| 軌道寬度 B1 (mm) | 34 |
| 軌道高度 J1 (mm) | 79.5 |
| 最大單件長度 L3 (mm) | 6000 |
| 固定孔間距 L4 (mm) | 40 |
| 首/末孔位置 L5/L10 (mm) | 20 |
| 齒排模數 m | 2.5 |
| 齒傾角 alpha | 19 31'42" |
| 軌道重量 (kg/m) | 17.9 |

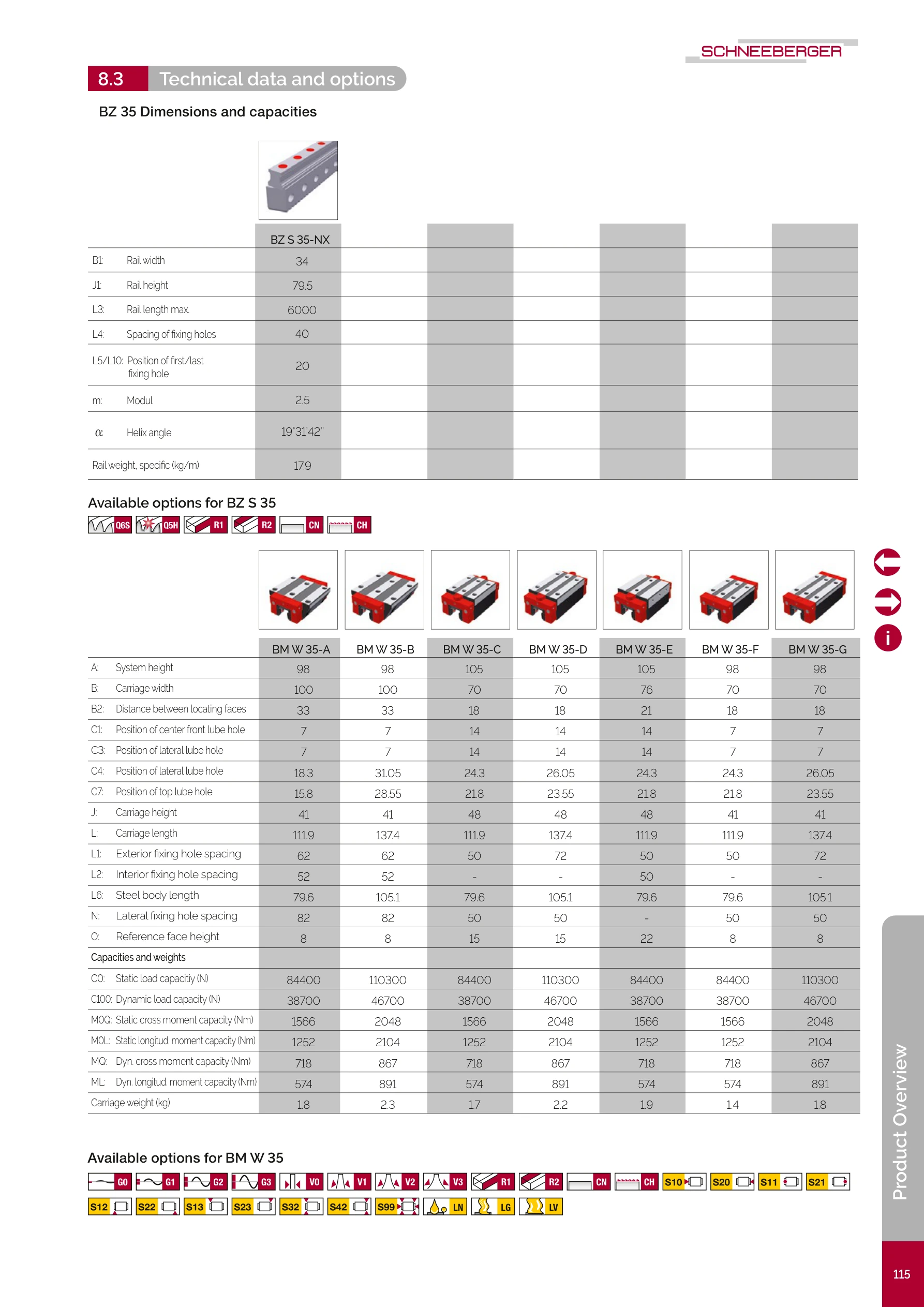

技術圖面參考

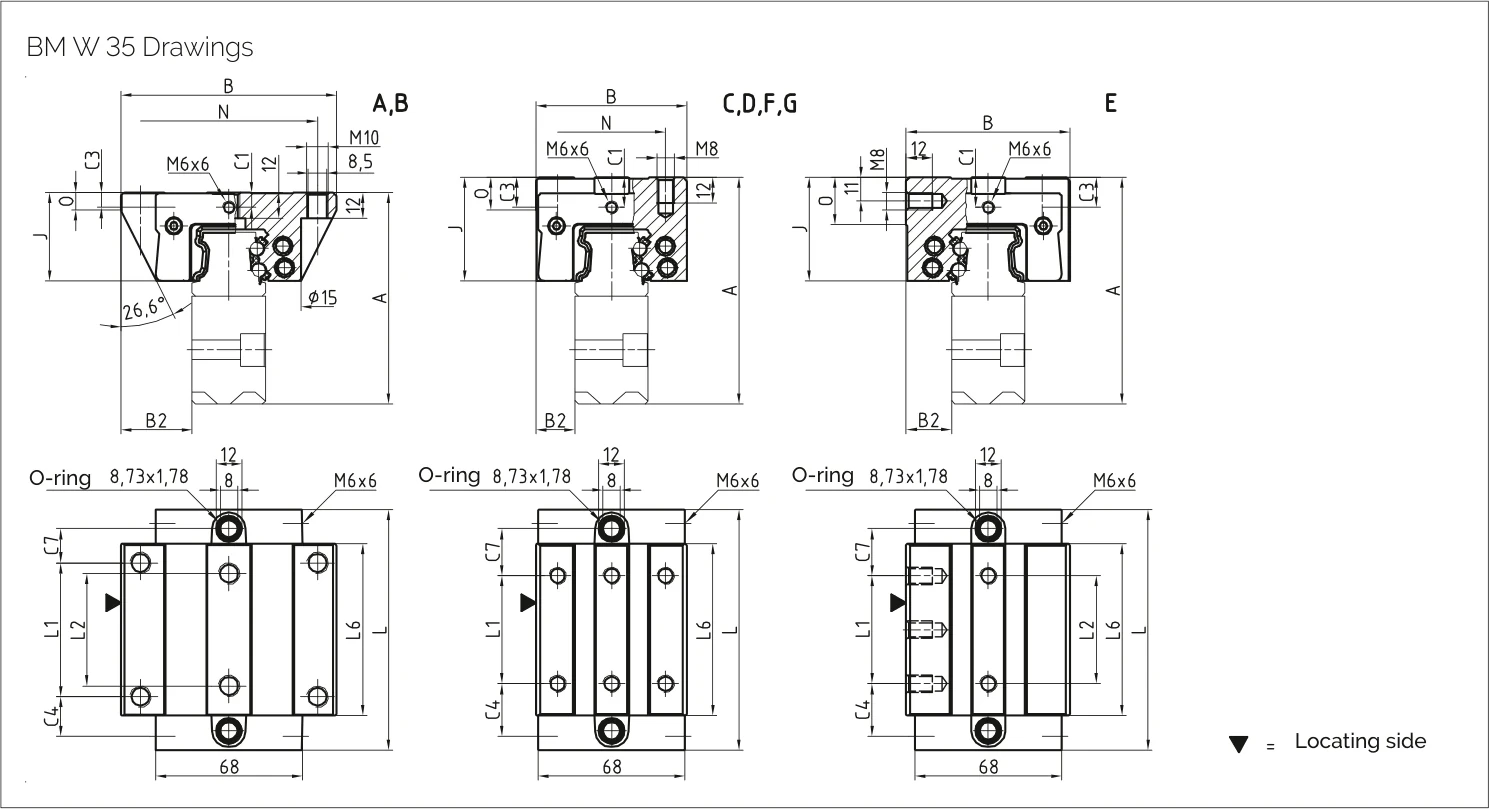

滑塊規格 BM W 35
可用型式：A（標準型）、B（標準加長型）、C（緊湊高型）、D（緊湊高加長型）、E（緊湊高型附側向固定孔）、F（緊湊型）、G（緊湊加長型）
| 參數 | W 35-A | W 35-B | W 35-C | W 35-D | W 35-E | W 35-F | W 35-G |
|---|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 98 | 98 | 105 | 105 | 105 | 98 | 98 |
| 滑塊寬度 B (mm) | 100 | 100 | 70 | 70 | 76 | 70 | 70 |
| 定位面距 B2 (mm) | 33 | 33 | 18 | 18 | 21 | 18 | 18 |
| 滑塊高度 J (mm) | 41 | 41 | 48 | 48 | 48 | 41 | 41 |
| 滑塊長度 L (mm) | 111.9 | 137.4 | 111.9 | 137.4 | 111.9 | 111.9 | 137.4 |
| 外側固定孔間距 L1 (mm) | 62 | 62 | 50 | 72 | 50 | 50 | 72 |
| 內側固定孔間距 L2 (mm) | 52 | 52 | - | - | 50 | - | - |
| 鋼體長度 L6 (mm) | 79.6 | 105.1 | 79.6 | 105.1 | 79.6 | 79.6 | 105.1 |
| 側向固定孔間距 N (mm) | 82 | 82 | 50 | 50 | - | 50 | 50 |
| 參考面高度 O (mm) | 8 | 8 | 15 | 15 | 22 | 8 | 8 |
| 滑塊重量 (kg) | 1.8 | 2.3 | 1.7 | 2.2 | 1.9 | 1.4 | 1.8 |

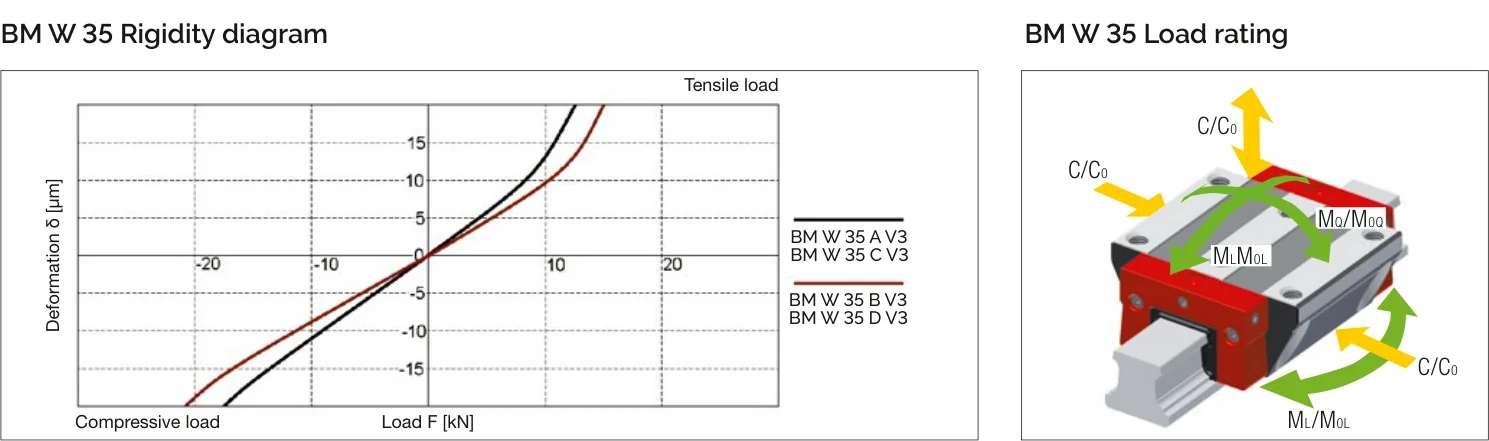

負載額定值
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) | MQ 動橫向力矩 (Nm) | ML 動縱向力矩 (Nm) |
|---|---|---|---|---|---|---|
| A / C / E / F | 84,400 | 38,700 | 1,566 | 1,252 | 718 | 574 |
| B / D / G | 110,300 | 46,700 | 2,048 | 2,104 | 867 | 891 |
負載額定值說明
- C0 = 靜態負載額定值 (Static load capacity)
- C100 = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M0Q / MQ = 橫向力矩 (Cross moment)
- M0L / ML = 縱向力矩 (Longitudinal moment)
