通用說明
配合精度和所有連接部件的幾何正確設計對軸承的精度要求和動態特性有直接影響。
請參閱總目錄章節中的結構設計注意事項。
表面粗糙度要求
Ra 0.8 μm - 軸配合面建議表面粗糙度
旋轉內環 - AXCR-U 系列
AXCR-U 系列具有標準孔公差 (0/負值)。
配合設計原則
在旋轉軸上，軸承內環應在整個表面上得到支撐，軸應按照 h5 配合設計。這樣，軸承孔公差會產生輕微傾向於間隙配合的過渡配合。
最大精度要求
對於旋轉內環的最高精度要求，必須以 0 μm 間隙配合為目標；現有的間隙配合可能會增加徑向跳動。
高動態特性要求
在高速 (ndm > 35,000 mm/min) 和較長運行時間 (>10%) 的情況下，過盈配合不得超過 5 μm。
靜止內環 - AXCR-U 系列
靜止的螺栓連接內環不需要特殊配合，也可以與軸保持間隙安裝。如果內環需要定心，則設計為：
- 對於具有標準孔公差 (0/負值) 的 AXCR-U 內環，使用 g6 或類似公差
應避免過盈配合，以防止軸承預壓增加的風險。
AXCR-U 系列軸配合公差表
| 型號 | 軸 Ø di [mm] | 軸承內徑 公差範圍 [mm] | 內環靜止 | 內環旋轉 | Rmax [mm] | ||||
|---|---|---|---|---|---|---|---|---|---|
| 軸公差範圍 g6 [mm] | T1, T2, T3 [μm] | 軸公差範圍 h5 [mm] | T1 圓度 [μm] | T2 平行度 [μm] | T3 垂直度 [μm] | ||||
| AXCR 80-U | 80 | 0 / -0.009 | -0.010 / -0.029 | 5 | 0 / -0.013 | 3 | 1.5 | 3 | 0.1 |
| AXCR 90-U | 90 | 0 / -0.010 | -0.012 / -0.034 | 6 | 0 / -0.015 | 4 | 2 | 4 | 0.1 |
| AXCR 115-U | 115 | 0 / -0.010 | -0.012 / -0.034 | 6 | 0 / -0.015 | 4 | 2 | 4 | 0.1 |
| AXCR 160-U | 160 | 0 / -0.013 | -0.014 / -0.039 | 8 | 0 / -0.018 | 5 | 2.5 | 5 | 0.1 |
| AXCR 210-U | 210 | 0 / -0.015 | -0.015 / -0.044 | 10 | 0 / -0.020 | 7 | 3.5 | 7 | 0.3 |
| AXCR 270-U | 270 | 0 / -0.018 | -0.017 / -0.049 | 12 | 0 / -0.023 | 8 | 4 | 8 | 0.3 |
| AXCR 350-U | 350 | 0 / -0.023 | -0.018 / -0.054 | 13 | 0 / -0.025 | 9 | 4.5 | 9 | 0.3 |
| AXCR 360-U | 360 | 0 / -0.023 | -0.018 / -0.054 | 13 | 0 / -0.025 | 9 | 4.5 | 9 | 0.3 |
| AXCR 540-U | 540 | 0 / -0.030 | -0.022 / -0.066 | 16 | 0 / -0.032 | 11 | 5.5 | 11 | 0.3 |
旋轉內環 - AXCR-S 系列
AXCR-S 系列具有孔公差 (0/正值)。
配合設計原則
在旋轉軸上，軸承內環應在整個表面上得到支撐，軸應按照 k5 配合設計。這樣，軸承孔公差會產生輕微傾向於間隙配合的過渡配合。
對於間隙配合設計，請參閱周邊結構設計章節中的指南。
最大精度要求
對於旋轉內環的最高精度要求，必須以 0 μm 間隙配合為目標；現有的間隙配合可能會增加徑向跳動。
高動態特性要求
在高速 (ndm > 35,000 mm/min) 和較長運行時間的情況下，過盈配合不得超過 5 μm。
靜止內環 - AXCR-S 系列
靜止的螺栓連接內環不需要特殊配合，也可以與軸保持間隙安裝。如果內環需要定心，則設計為：
- 對於具有孔公差 (0/正值) 的 AXCR-S 內環，使用 j6 或類似公差
應避免過盈配合，以防止軸承預壓增加的風險。
AXCR-S 系列軸配合公差表
| 型號 | 軸 Ø di [mm] | 軸承內徑 公差範圍 [mm] | 內環靜止 | 內環旋轉 | Rmax [mm] | ||||
|---|---|---|---|---|---|---|---|---|---|
| 軸公差範圍 j6 [mm] | T1, T2, T3 [μm] | 軸公差範圍 k5 [mm] | T1 圓度 [μm] | T2 平行度 [μm] | T3 垂直度 [μm] | ||||
| AXCR 130-S | 130 | 0 / +0.025 | +0.014 / -0.011 | 8 | +0.021 / +0.003 | 5 | 2.5 | 5 | 0.1 |
| AXCR 150-S | 150 | 0 / +0.025 | +0.014 / -0.011 | 8 | +0.021 / +0.003 | 5 | 2.5 | 5 | 0.1 |
| AXCR 180-S | 180 | 0 / +0.025 | +0.014 / -0.011 | 8 | +0.021 / +0.003 | 5 | 2.5 | 5 | 0.1 |
| AXCR 220-S | 220 | 0 / +0.029 | +0.016 / -0.013 | 10 | +0.024 / +0.004 | 7 | 3.5 | 7 | 0.3 |
| AXCR 280-S | 280 | 0 / +0.032 | +0.016 / -0.016 | 12 | +0.027 / +0.004 | 8 | 4 | 8 | 0.3 |
| AXCR 360-S | 360 | 0 / +0.036 | +0.018 / -0.018 | 13 | +0.029 / +0.004 | 9 | 4.5 | 9 | 0.3 |

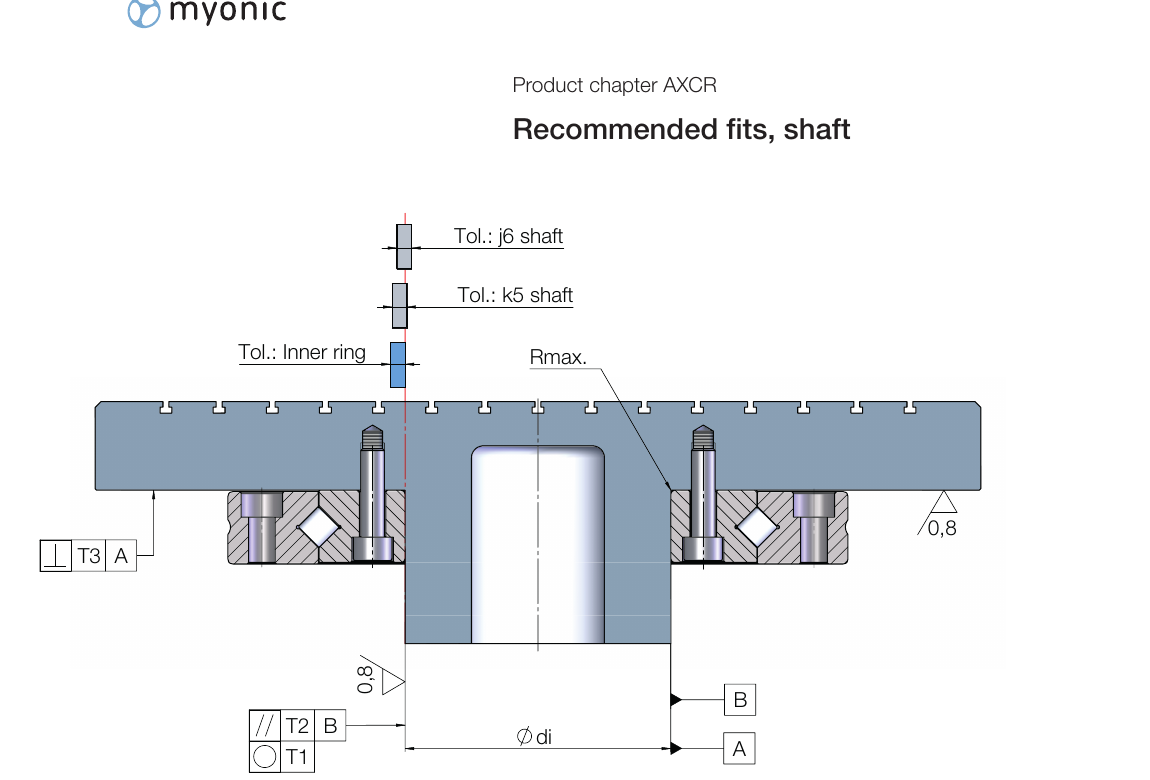

軸配合尺寸示意圖
尺寸符號說明
- di - 軸承內徑 / 軸直徑
- T1 - 圓度公差
- T2 - 平行度公差
- T3 - 垂直度公差
- Rmax - 最大圓角半徑
- g6, h5 - AXCR-U 軸公差範圍
- j6, k5 - AXCR-S 軸公差範圍
注意事項
重要：軸表面質量
- 表面粗糙度：Ra ≤ 0.8 μm
- 圓度：根據型號要求（見上表）
- 平行度：應在公差範圍內
- 垂直度：軸肩與軸頸的垂直度很重要
- 以上數據為建議值，實際應用中可能需要根據具體情況調整
- 高精度應用可能需要更嚴格的公差
- 安裝前應清潔並檢查所有配合表面
- 間隙配合設計請參閱周邊結構設計章節的指南
