AMSABS 3L 長軸絕對式量測系統
Absolute Measuring System for Long Axis - Roller Profile Guideway
產品概述
MONORAIL AMSABS 3L 是 SCHNEEBERGER 專為長軸應用設計的整合式絕對位置量測系統，將高精度磁阻式位置感測器與久經考驗的 MONORAIL MR 四列滾柱導軌完美結合。此系統為需要超長行程定位與即時位置回授的大型工具機、龍門加工中心及高端自動化設備提供了理想的解決方案。
絕對式量測優勢
與增量式系統不同，絕對式量測系統在開機後即可立即獲得精確位置資訊，無需歸零程序。透過多段導軌連接技術，AMSABS 3L 可實現最大 48 公尺的量測距離，大幅縮短了機器啟動時間，並確保在斷電後能即時恢復加工作業。
AMSABS 3L 採用磁阻式量測原理，讀取頭直接整合於滑塊外殼內部，實現緊湊的系統設計。磁性刻度帶嵌入導軌側面，受到完整保護免受外部環境影響。系統提供 SSI、SSI+1Vpp、FANUC、Mitsubishi 及 Siemens Drive-CLiQ® 等多種數位介面選擇，可輕鬆整合至各種控制系統。
AMSABS 3L 系統特點
- 絕對式磁阻量測原理 - 開機即知精確位置，無需歸零程序，縮短啟動時間
- 超長量測距離 - 單一系統最大量測長度可達 48 公尺（多段導軌連接）
- 模組化設計 - 導軌以 0.5mm 間隙連接，系統長度 = 導軌長度 + 間隙
- 基於 MONORAIL MR 導軌 - 四列滾柱 O 型配置，提供最高剛性與負載能力
- 高精度位置回授 - 絕對式磁阻量測，提供精確位置回授

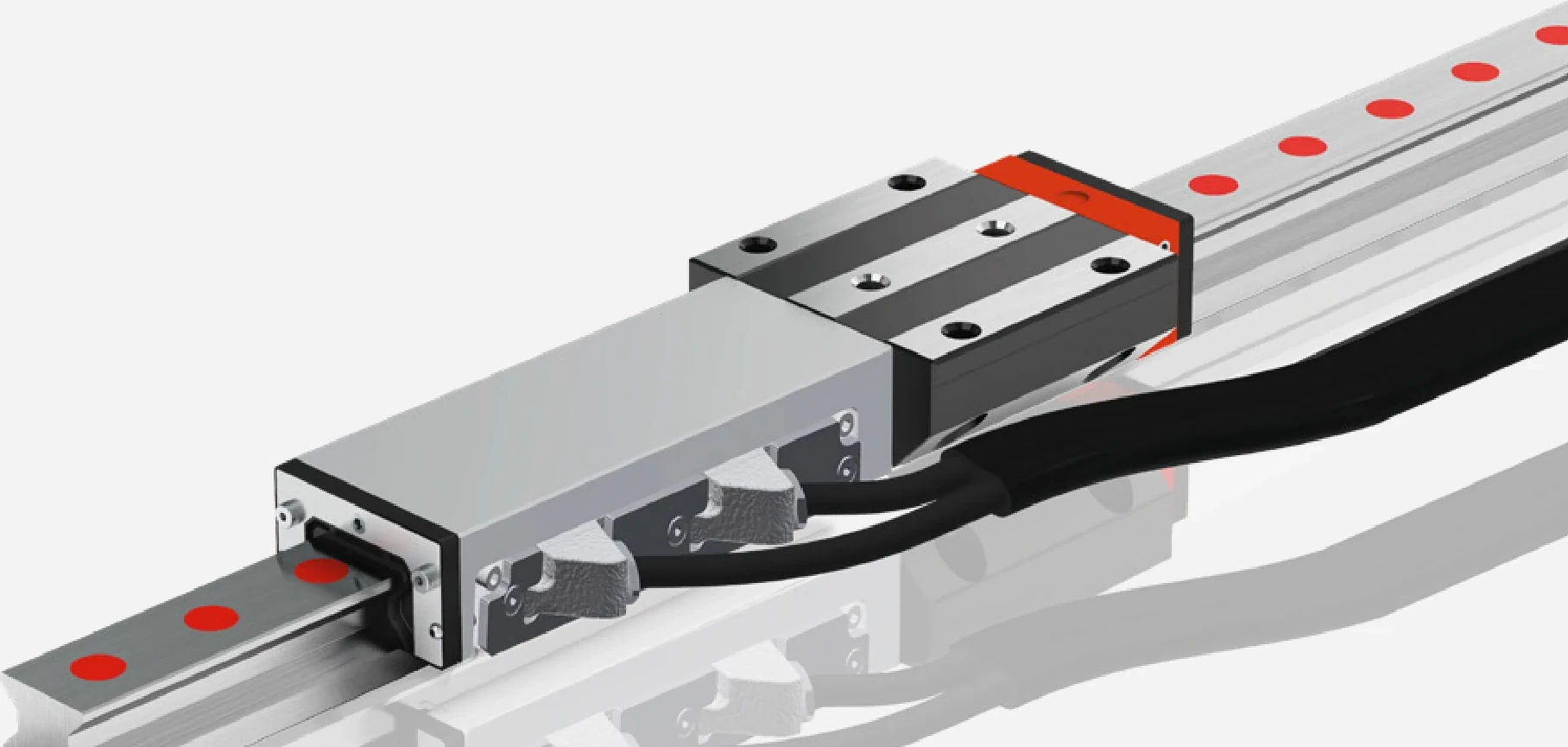

- 讀取頭整合設計 - 讀取頭嵌入滑塊外殼，不增加系統體積
- 受保護的磁性刻度帶 - 刻度帶嵌入導軌側面，免受汙染與損傷
- 多種介面選擇 - SSI / SSI+1Vpp / FANUC / Mitsubishi / Siemens Drive-CLiQ®
- IP67 防護等級 - 適用於嚴苛的工業環境
系統規格
| 參數 | 規格 |
|---|---|
| 量測原理 | 磁阻式 (Magneto-resistive) |
| 量測類型 | 絕對式 |
| 磁極週期 | 200 µm |
| 解析度 | 0.244 µm（SSI 介面）/ 0.05 µm（1Vpp 內插） |
| 單段導軌長度 | 最大 3000 mm |
| 最大量測長度 | 48,000 mm（多段連接） |
| 導軌連接間隙 | 0.5 mm |
| 編碼 | P0（無編碼，僅導軌） |
| 最大速度 | 10 m/s（1Vpp）/ 5 m/s（SSI） |
| 輸出介面 | SSI / SSI+1Vpp / FANUC / Mitsubishi / Siemens Drive-CLiQ® |
| 工作溫度 | 0°C ~ +60°C |
| 防護等級 | IP67 |
| 供電電壓 | DC 5V (± 5%) |
導軌型式與可用選項

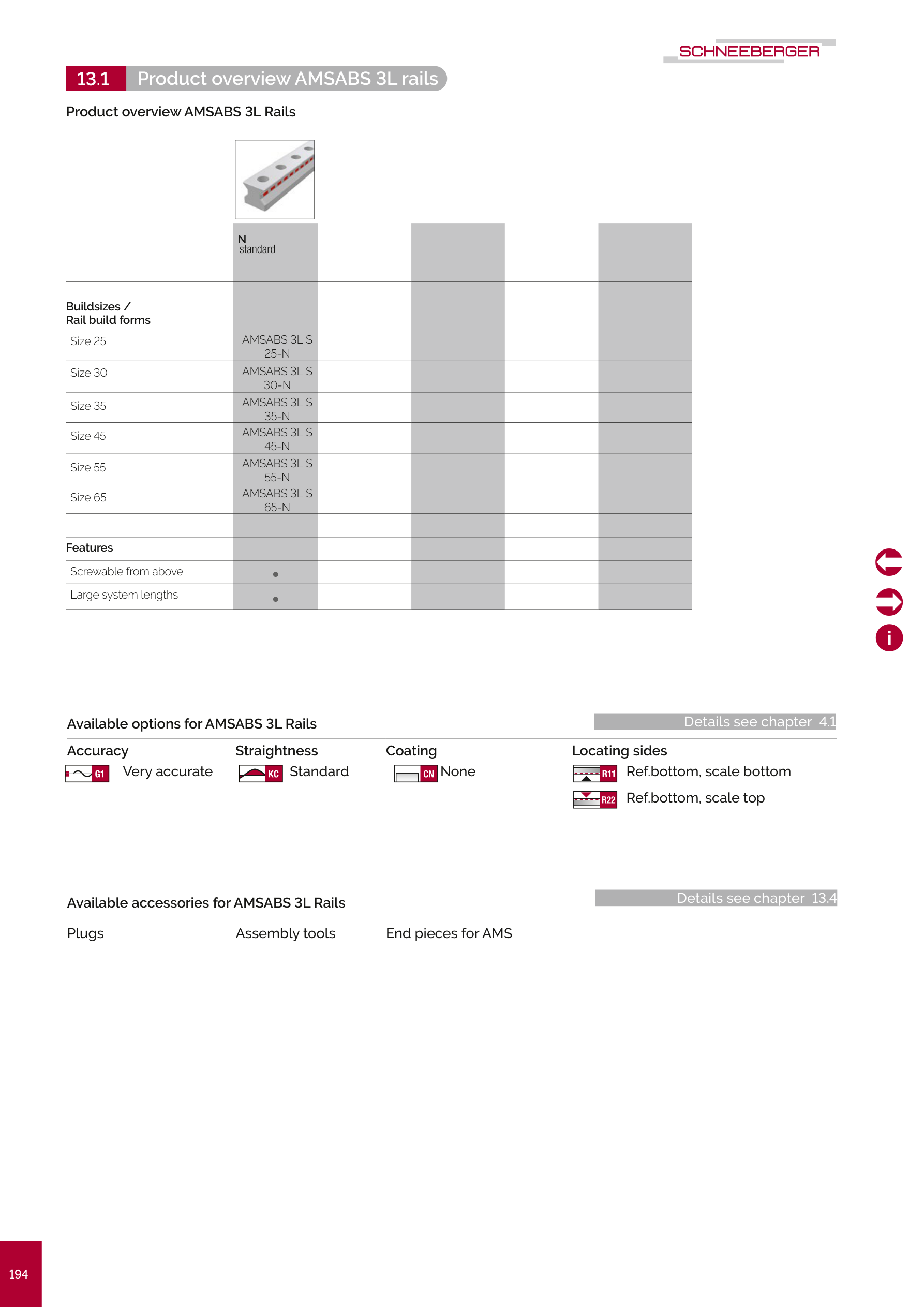

AMSABS 3L 導軌基於 MONORAIL MR 設計，內建磁性刻度帶供絕對式位置量測。僅提供 N 型（標準型）導軌。
| 型號 | 描述 | 適用尺寸 | 特點 |
|---|---|---|---|
| N | 標準型 | 25, 30, 35, 45, 55, 65 | 無蓋板，適合多段連接 |
注意：AMSABS 3L 僅提供 N 型導軌，不提供蓋板型（C 型）。導軌設計針對長軸多段連接優化。
AMSABS 3L 導軌可用選項
| 參數 | 代碼 | 說明 |
|---|---|---|
| 精度 Accuracy | G1 | 高精度 (Very accurate) |
| 直線度 Straightness | KC | 標準 (Standard) - 沉頭孔 |
| 塗層 Coating | CN | 無塗層 (None) |
| 基準側 Locating sides | R11 | 下方基準，刻度在下 (Ref. bottom, scale bottom) |
| R21 | 下方基準，刻度在上 (Ref. bottom, scale top) |
編碼 (Coding)
P0 - 無編碼（僅導軌）
滑塊型式與可用選項

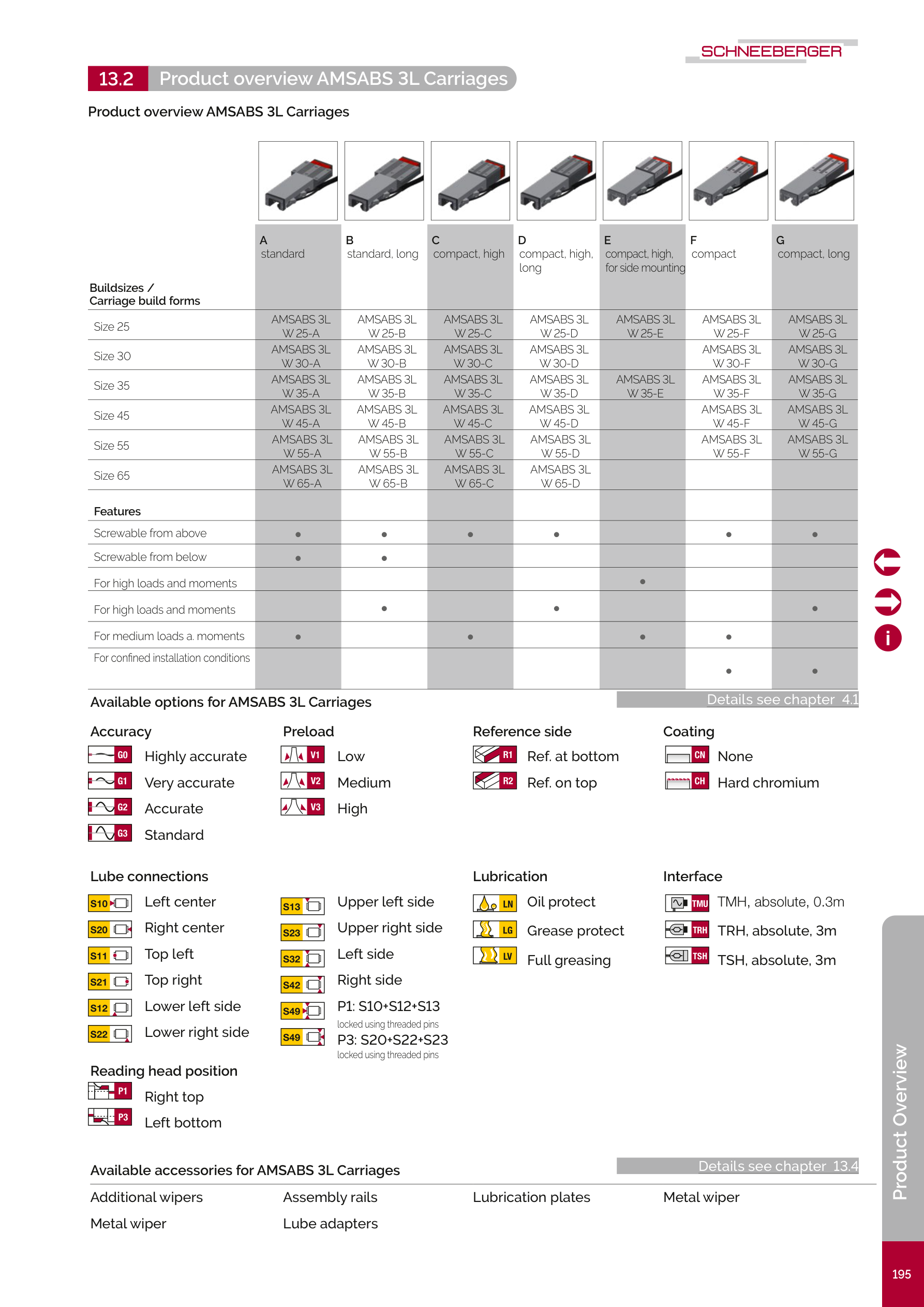

AMSABS 3L 滑塊內建讀取頭，與 MONORAIL MR 滑塊具有相同的負載能力與機械特性。
| 型號 | 描述 | 適用尺寸 | 鎖固方式 | 特點 |
|---|---|---|---|---|
| A | 標準型 | 25-65 | 上方 | 高負載與力矩，含讀取頭 |
| B | 標準加長型 | 25-65 | 上方 | 加長設計，更高力矩，含讀取頭 |
| C | 高扁型 | 25-65 | 上方 | 較低高度，高負載，含讀取頭 |
| D | 高扁加長型 | 25-65 | 上方 | 加長高扁型，更高力矩，含讀取頭 |
| E | 高扁型，側向鎖固 | 25, 35 | 側向 | 側面固定孔，特殊安裝，含讀取頭 |
| F | 扁型 | 25-55 | 上方 | 最低高度設計，含讀取頭 |
| G | 扁加長型 | 25-55 | 上方 | 加長扁型設計，含讀取頭 |
讀取頭整合設計
AMSABS 3L 滑塊將讀取頭整合於滑塊外殼內部，讀取頭輸出纜線從滑塊側面引出。滑塊本體與 MONORAIL MR 相同，具有相同的負載能力與機械特性。各尺寸可用的滑塊型式不同：Size 30/45/55 無 E 型，Size 65 僅有 A、B、C、D 型。讀取頭可輕鬆更換，且各尺寸通用。
AMSABS 3L 滑塊可用選項
| 參數 | 代碼 | 說明 |
|---|---|---|
| 精度 Accuracy | G0 | 極高精度 (Highly accurate) |
| G1 | 高精度 (Very accurate) | |
| G2 | 精密級 (Accurate) | |
| G3 | 標準級 (Standard) | |
| 預壓 Preload | V1 | 輕預壓 (Low) |
| V2 | 中預壓 (Medium) | |
| V3 | 高預壓 (High) | |
| 基準側 Reference side | R1 | 下方基準 (Ref. at bottom) |
| R2 | 上方基準 (Ref. on top) | |
| 塗層 Coating | CN | 無塗層 (None) |
| CH | 硬鉻鍍層 (Hard chromium) | |
| 潤滑孔 Lube connections | S10 | 左中央 (Left center) |
| S20 | 右中央 (Right center) | |
| S11 | 左上 (Top left) | |
| S21 | 右上 (Top right) | |
| S12 | 左下側 (Lower left side) | |
| S22 | 右下側 (Lower right side) | |
| S13 | 左上側 (Upper left side) | |
| S23 | 右上側 (Upper right side) | |
| S32 | 左側 (Left side) | |
| S42 | 右側 (Right side) | |
| S49 | P1: S10+S12+S13 / P3: S20+S22+S23（螺紋油嘴鎖定） | |
| 讀取頭位置 Reading head position | P1 | 右上 (Right top) |
| P3 | 左下 (Left bottom) | |
| 出廠潤滑 Lubrication | LN | 油保護 (Oil protect) |
| LG | 油脂保護 (Grease protect) | |
| LV | 全油脂填充 (Full greasing) | |
| 介面 Interface | TMH | Mitsubishi 高解析度介面 (absolute, 0.3m) |
| TRH | TTL RS-422 介面 (absolute, 3m) | |
| TSH | SSI 串列同步介面 (absolute, 3m) |
可用尺寸
選擇尺寸查看詳細規格：
AMSABS 3L Size 25
軌道寬度 23mm，精度 ±3~±10 µm/m，滑塊型式 A-G。
查看規格AMSABS 3L Size 30
軌道寬度 28mm，精度 ±3~±10 µm/m，滑塊型式 A-D, F-G。
查看規格AMSABS 3L Size 35
軌道寬度 34mm，精度 ±3~±10 µm/m，滑塊型式 A-G。
查看規格AMSABS 3L Size 45
軌道寬度 45mm，精度 ±3~±10 µm/m，滑塊型式 A-D, F-G。
查看規格AMSABS 3L Size 55
軌道寬度 53mm，精度 ±3~±10 µm/m，滑塊型式 A-D, F-G。
查看規格AMSABS 3L Size 65
軌道寬度 63mm，精度 ±3~±10 µm/m，滑塊型式 A-D。
查看規格尺寸規格比較
| 規格 | Size 25 | Size 30 | Size 35 | Size 45 | Size 55 | Size 65 |
|---|---|---|---|---|---|---|
| 軌道寬度 B1 (mm) | 23 | 28 | 34 | 45 | 53 | 63 |
| 軌道高度 J1 (mm) | 24.45 | 27.95 | 31.95 | 39.95 | 47.95 | 57.95 |
| 固定孔間距 L4 (mm) | 40 | 40 | 40 | 52.5 | 60 | 75 |
| 單段導軌長度 L3 (mm) | 2999.5 | 2999.5 | 2999.5 | 2939.5 | 2999.5 | 2999.5 |
| 系統長度 L3' (mm) | 3000 | 3000 | 3000 | 2940 | 3000 | 3000 |
| 連接間隙 S (mm) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 導軌重量 (kg/m) | 3.3 | 4.5 | 6.5 | 10.5 | 15.2 | 22.8 |
| 可用滑塊型式 | A-G | A-D, F-G | A-G | A-D, F-G | A-D, F-G | A-D |
| C₀ 靜負載 (N) * | 49,800 | 66,600 | 93,400 | 167,500 | 237,000 | 419,000 |
| C₁₀₀ 動負載 (N) * | 27,700 | 37,100 | 52,000 | 93,400 | 131,900 | 232,000 |
* 以 A/C/E/F 型滑塊為基準
可用配件
導軌配件
塞銷 (MRK) 組裝工具 (MWM 3L) 導軌端塊 (EST 3L) 間隔墊片組 (MDB 3L)
滑塊配件
附加刮油器 (ZRV) 風琴罩 (FRB) 風琴罩接頭板 (ZFR) 風琴罩端板 (EFR) 組裝軌 (MRM 3L) 潤滑板 (SPL)
潤滑配件
潤滑接頭 M6/M8 油嘴接頭 軟管連接器
