組裝說明
齒排可以組裝成任意長度。組裝時，兩個齒排之間的間距必須精確符合節距。 對於長度小於 1 米的齒排，可能需要使用定位銷。
安裝步驟
1

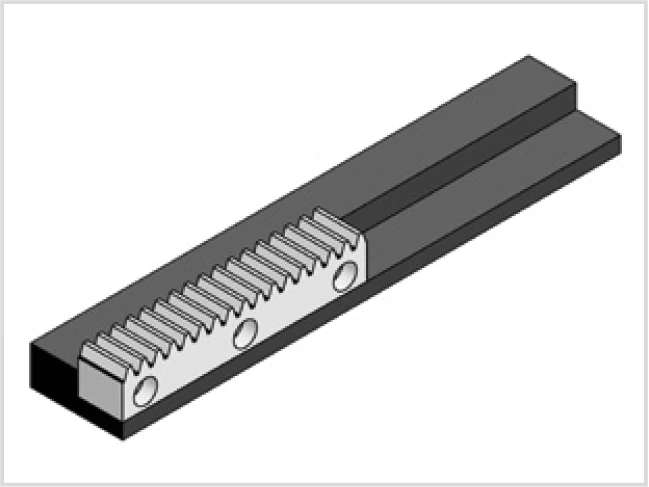

對齊第一支齒排
使用扭力扳手鎖緊螺絲。扭力值取決於摩擦條件和螺絲的強度等級。
2
選擇正確的螺絲
軟質或感應淬火齒排使用強度等級 10.9 的螺絲。滲碳硬化和整體硬化齒排使用強度等級 12.9 的螺絲。
3

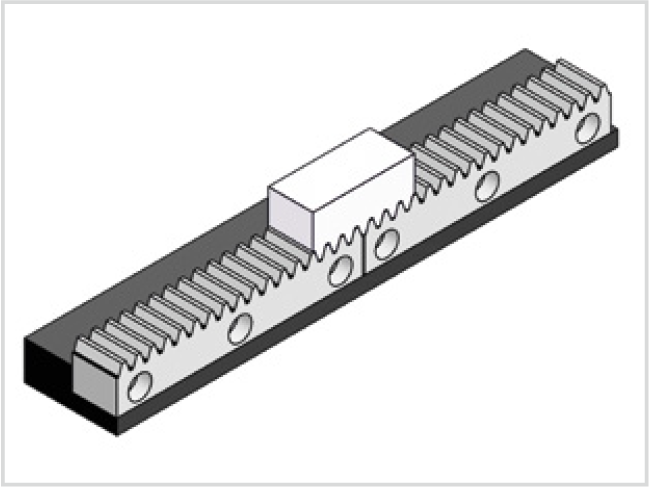

對齊下一支齒排
使用安裝板對齊下一支齒排，然後鎖緊螺絲。
4

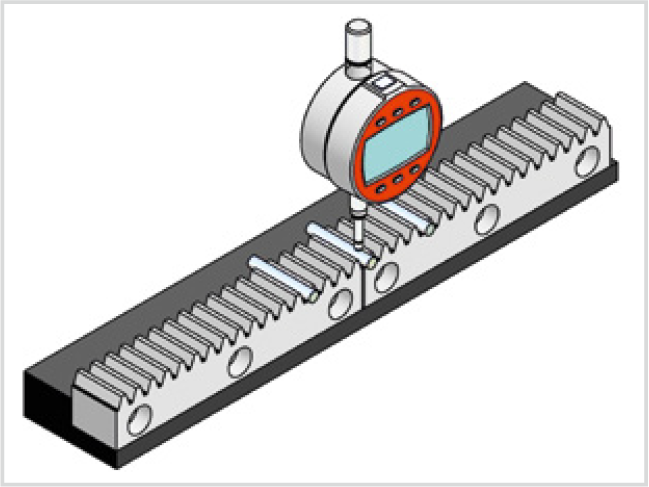

檢查高度偏差
使用量測滾輪檢查過渡點的高度偏差，必要時調整齒排位置。
5
檢查平行度
確認齒排彼此平行。
6
插入定位銷
最後，如有必要，插入定位銷。
潤滑使用說明
為了維持齒排傳動的功能性，需要使用適合操作條件的潤滑劑進行充分潤滑。 潤滑可以防止磨損和腐蝕，並減少摩擦。
潤滑要點
- 除了組裝時的初始潤滑外，機器在運行期間必須定期潤滑
- 通常使用電動潤滑油壺進行潤滑
- 使用 NLGI 00 至 NLGI 0 等級的潤滑脂
- 透過毛氈齒輪將潤滑脂塗抹在驅動齒輪或齒排上
- 典型潤滑劑：Klüber Microlube GB 0
注意：潤滑不足會縮短傳動系統的使用壽命。因此，請務必確保機器有充分潤滑。
更多資訊
詳細版本的安裝說明可在以下網址下載：
www.schneeberger.com/downloads
