其他尺寸和特性曲線可依需求提供
精密彈簧墊片是用於滾珠軸承預壓和定位的重要配件。myonic 提供完整的 FS 系列彈簧墊片，涵蓋多種尺寸以滿足不同應用需求。
精準預壓
提供可預測的軸向彈力
溫度補償
自動調整熱膨脹變化
降低振動
改善運轉平順度
量測說明
📏 量測標準：
- h+s 在 F=0N 時用 0.36N 量測
- 特性曲線顯示未預設精密彈簧墊片的實驗確定平均值
- 所有數據經過嚴格品質控制確保一致性
特性曲線參數說明
| 參數 | 符號 | 單位 | 說明 |
|---|---|---|---|
| 軸向負載 | F | N (牛頓) | 施加在墊片上的壓縮力 |
| 總高度 | h+s | mm | 墊片在負載下的壓縮後高度 |
| 彈簧常數 | k | N/mm | 負載與變形量的比值（曲線斜率） |
| 自由高度 | h | mm | 無負載時墊片的原始高度 |
特性曲線圖表
以下曲線圖表詳細展示了各型號 FS 彈簧墊片的負載-變形特性。橫軸為總高度 (h+s)，縱軸為軸向負載 (F)。

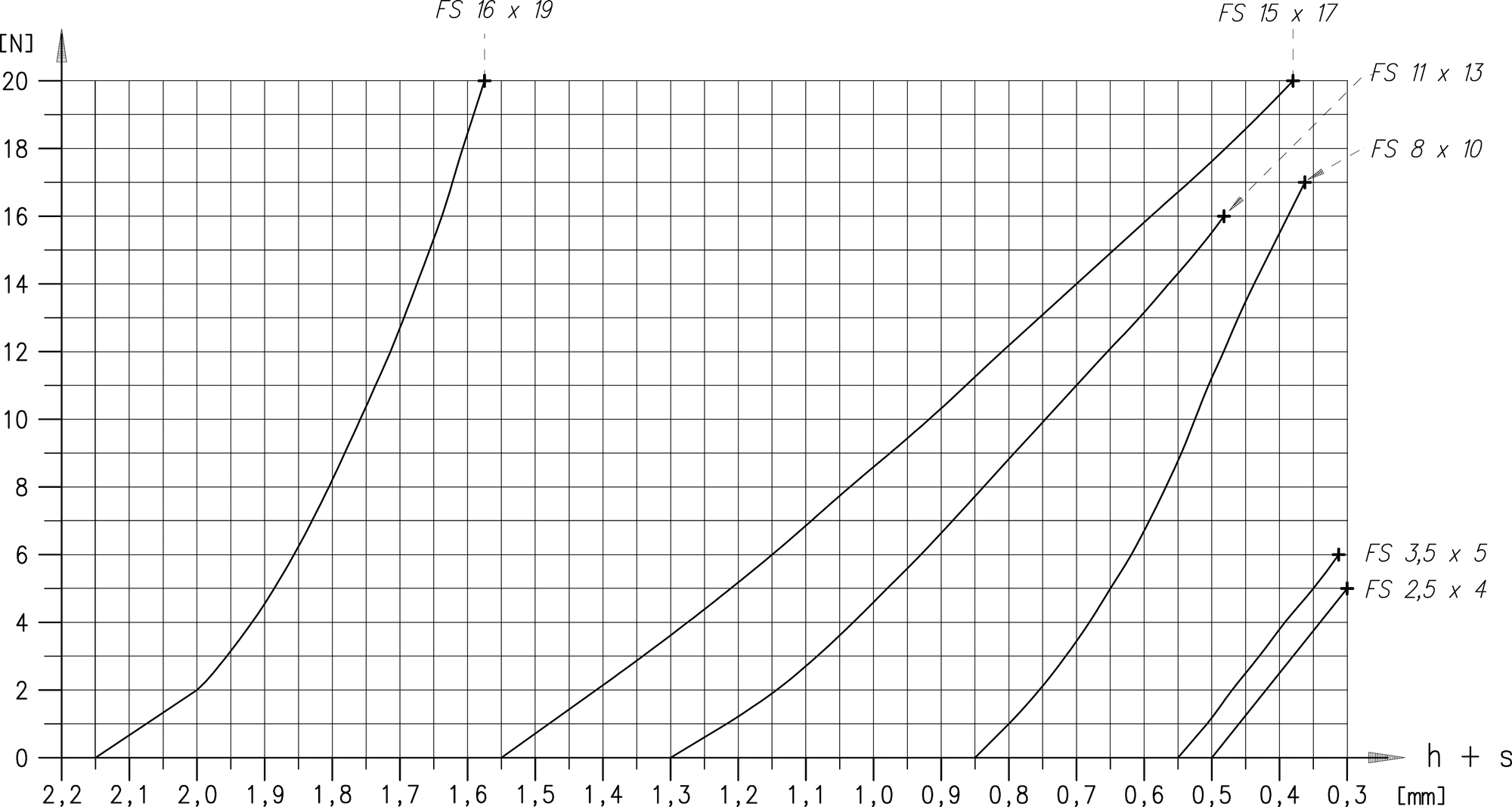

圖表 1 - FS 彈簧墊片特性曲線（組 1）
涵蓋型號：FS 16×19, FS 15×17, FS 11×13, FS 8×10, FS 3.5×5, FS 2.5×4

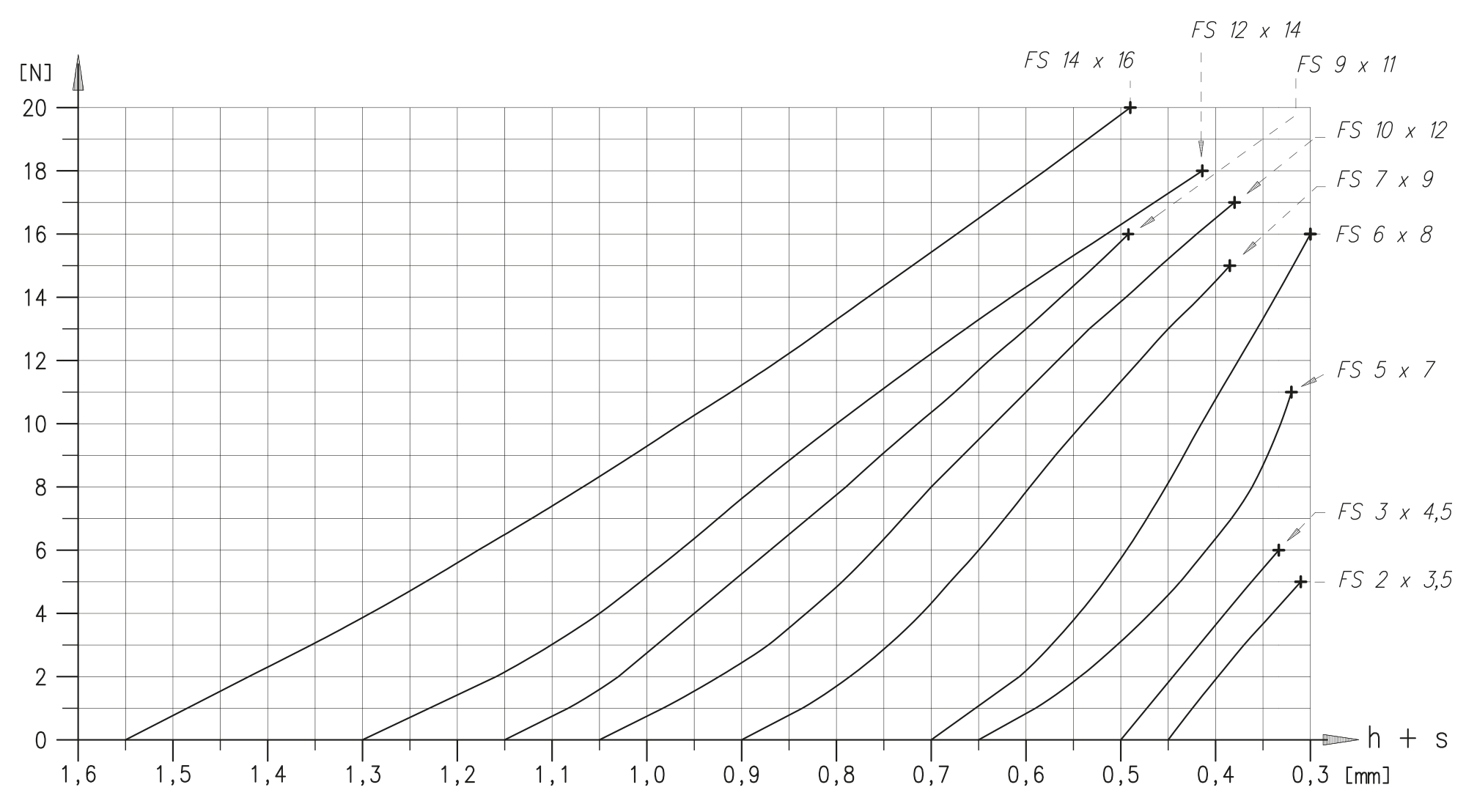

圖表 2 - FS 彈簧墊片特性曲線（組 2）
涵蓋型號：FS 14×16, FS 12×14, FS 10×12, FS 9×11, FS 7×9, FS 6×8, FS 5×7, FS 3×4.5, FS 2×3.5

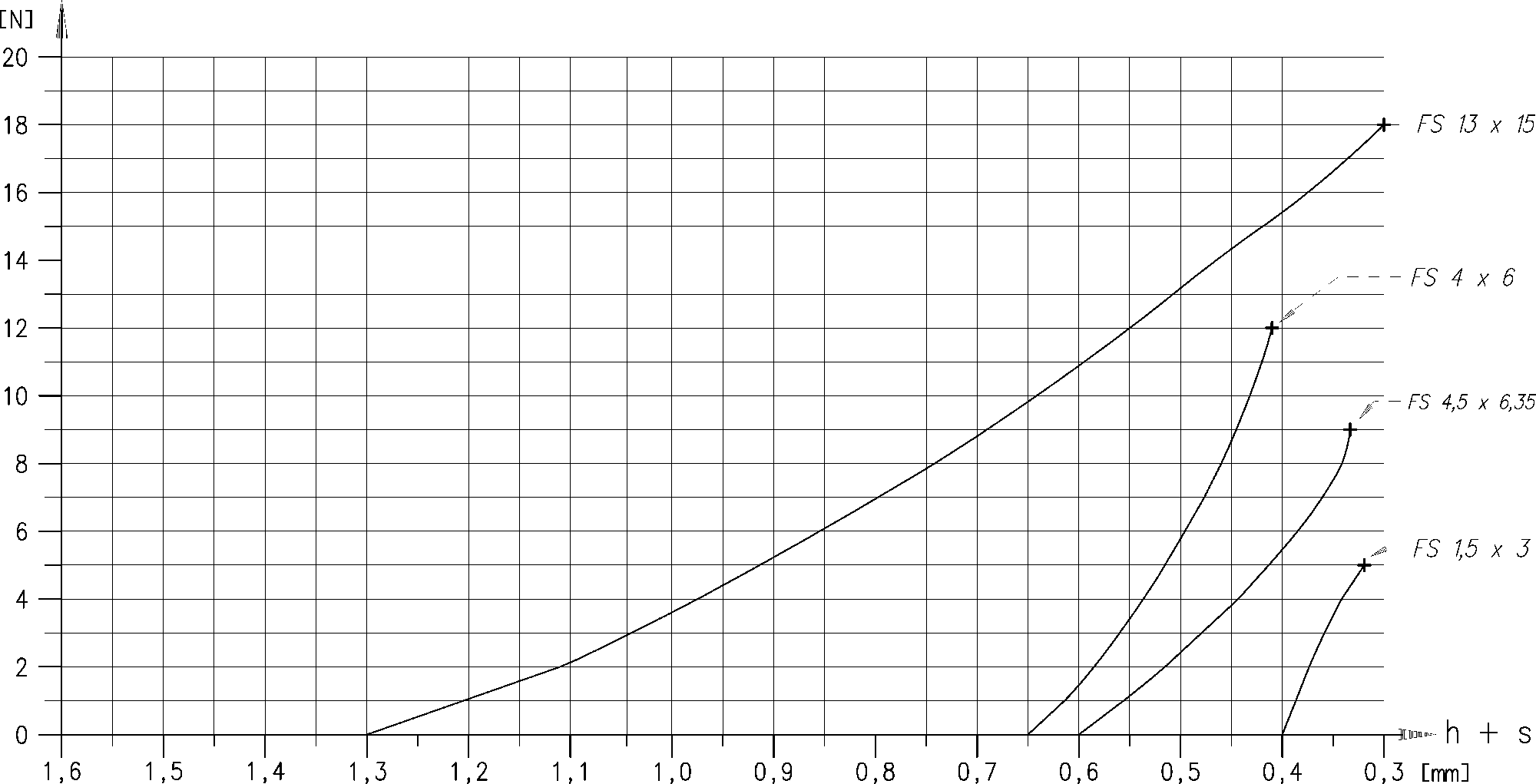

圖表 3 - FS 彈簧墊片特性曲線（組 3）
涵蓋型號：FS 13×15, FS 4×6, FS 4.5×6.35, FS 1.5×3
典型彈簧特性數據範例 (實驗室量測值)
以下數據為從特性曲線推算的典型彈簧常數參考值，僅供設計估算使用。
| 型號 | 自由高度 (h+s) | 參考工作點 | 估算彈簧常數 (k) |
|---|---|---|---|
| FS 3.5 × 5 | 0.55 mm | 6 N @ 0.30 mm | ~ 24.0 N/mm |
| FS 8 × 10 | 0.85 mm | 17 N @ 0.50 mm | ~ 48.6 N/mm |
| FS 16 × 19 | 2.15 mm | 20 N @ 1.60 mm | ~ 36.4 N/mm |
💡 讀圖提示：
- 曲線越陡，表示彈簧常數越大（剛性越高）
- 較大尺寸的墊片通常能承受更高的負載
- 選擇時需確保工作點在曲線的線性區域內
- 避免過度壓縮導致墊片永久變形
FS 彈簧墊片型號規格
可用型號列表
| 型號 | 內徑 × 外徑 | 適用軸承內徑範圍 | 推薦預壓範圍 |
|---|---|---|---|
| FS 1.5×3 | 1.5 mm × 3.0 mm | 1.5 - 2.0 mm | 0.5 - 3 N |
| FS 2×3.5 | 2.0 mm × 3.5 mm | 2.0 - 2.5 mm | 0.5 - 4 N |
| FS 2.5×4 | 2.5 mm × 4.0 mm | 2.5 - 3.0 mm | 1 - 5 N |
| FS 3×4.5 | 3.0 mm × 4.5 mm | 3.0 - 3.5 mm | 1 - 6 N |
| FS 3.5×5 | 3.5 mm × 5.0 mm | 3.5 - 4.0 mm | 2 - 8 N |
| FS 4×6 | 4.0 mm × 6.0 mm | 4.0 - 5.0 mm | 2 - 10 N |
| FS 4.5×6.35 | 4.5 mm × 6.35 mm | 4.5 - 5.5 mm | 2 - 10 N |
| FS 5×7 | 5.0 mm × 7.0 mm | 5.0 - 6.0 mm | 3 - 12 N |
| FS 6×8 | 6.0 mm × 8.0 mm | 6.0 - 7.0 mm | 3 - 14 N |
| FS 7×9 | 7.0 mm × 9.0 mm | 7.0 - 8.0 mm | 4 - 16 N |
| FS 8×10 | 8.0 mm × 10.0 mm | 8.0 - 9.0 mm | 5 - 18 N |
| FS 9×11 | 9.0 mm × 11.0 mm | 9.0 - 10.0 mm | 5 - 18 N |
| FS 10×12 | 10.0 mm × 12.0 mm | 10.0 - 11.0 mm | 6 - 20 N |
| FS 11×13 | 11.0 mm × 13.0 mm | 11.0 - 12.0 mm | 7 - 20 N |
| FS 12×14 | 12.0 mm × 14.0 mm | 12.0 - 13.0 mm | 7 - 20 N |
| FS 13×15 | 13.0 mm × 15.0 mm | 13.0 - 14.0 mm | 8 - 20 N |
| FS 14×16 | 14.0 mm × 16.0 mm | 14.0 - 15.0 mm | 8 - 20 N |
| FS 15×17 | 15.0 mm × 17.0 mm | 15.0 - 16.0 mm | 10 - 20 N |
| FS 16×19 | 16.0 mm × 19.0 mm | 16.0 - 18.0 mm | 10 - 20 N |
注意：推薦預壓範圍為參考值，實際應用中應參考特性曲線圖表選擇合適的工作點。
應用領域
精密彈簧墊片主要用於以下應用場景：
✓ 軸承預壓
提供精確可控的軸向預壓力，提高軸承剛性和運轉精度
✓ 間隙消除
自動補償軸向間隙，確保零背隙運轉
✓ 溫度補償
補償熱膨脹引起的尺寸變化，維持穩定預壓
✓ 振動抑制
減少運轉振動和噪音，提高系統穩定性
✓ 剛性提升
增加軸承系統的整體剛性，改善定位精度
✓ 組裝簡化
簡化成對軸承的預壓調整，降低組裝難度
選擇指南
選擇步驟
1. 確定軸承尺寸
根據軸承內徑選擇合適的彈簧墊片內徑，確保墊片能正確安裝在軸上
2. 計算所需預壓力
根據應用需求（剛性、精度、轉速等）計算合適的軸向預壓力
3. 查閱特性曲線
在對應型號的特性曲線上找到所需預壓力對應的壓縮高度 (h+s)
4. 驗證安裝空間
確認軸承座設計中有足夠的空間容納墊片，並能達到所需的壓縮量
重要考慮因素
| 因素 | 說明 | 建議 |
|---|---|---|
| 預壓力大小 | 影響軸承剛性和壽命 | 過大會縮短壽命，過小則剛性不足 |
| 安裝空間 | 軸向可用空間 | 至少預留墊片自由高度的 120% |
| 運轉溫度 | 溫度變化影響預壓 | 考慮熱膨脹係數，留有調整餘量 |
| 軸承配置 | 單個或成對安裝 | 成對安裝時兩側墊片規格應一致 |
| 精度要求 | 運轉精度需求 | 高精度應用選擇剛性較高的墊片 |
📞 技術支援：
如需其他尺寸、特定規格的彈簧墊片，或需要協助選型，請聯繫 myonic 應用工程師。我們可以根據您的具體需求提供：
- 定制尺寸的彈簧墊片
- 特殊材料或表面處理
- 詳細的預壓計算與分析
- 完整的軸承系統設計建議
