6.6.3 SCHNEEBERGER 距離量測系統的屏蔽

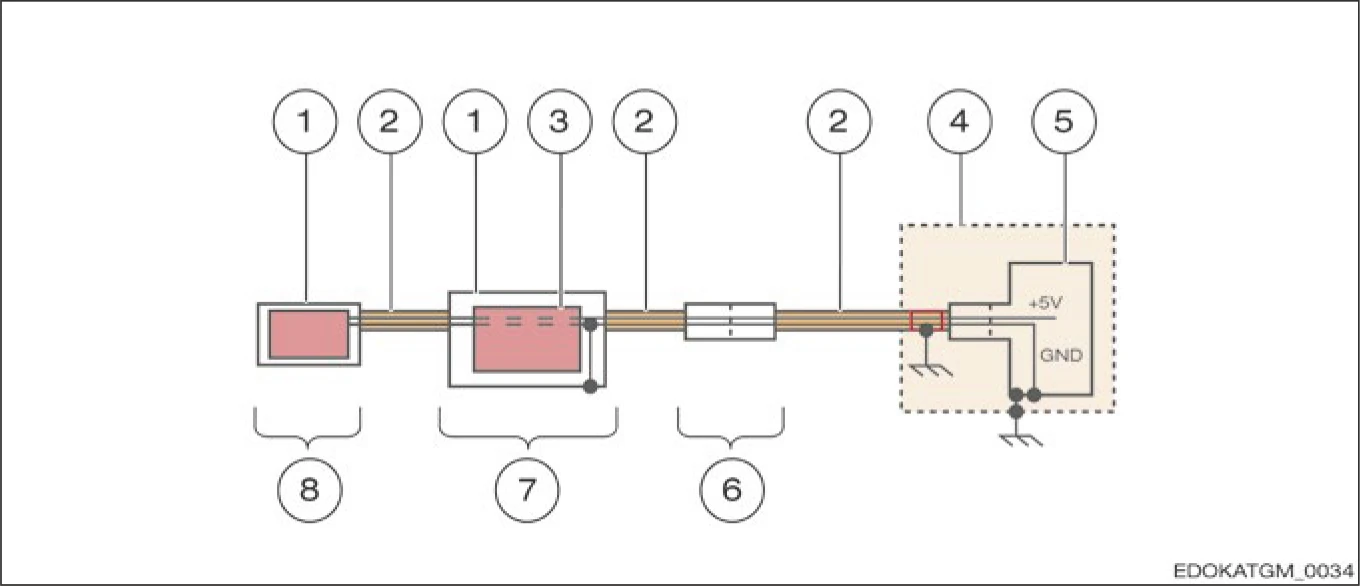

圖 6.xx - SCHNEEBERGER 屏蔽設計

1 外殼

2 電纜屏蔽

3 電子開關

4 控制櫃

5 馬達控制器

6 連接器

7 電子外殼

8 讀頭

帶有電纜屏蔽的外殼形成一個封閉的法拉第籠。電纜屏蔽連接到連接器外殼。為了將量測系統接地，電纜的外部屏蔽必須與開關櫃中的接地連接，因此干擾電流可以通過這種方式釋放。在開關櫃或控制器中，0 V = GND 連接至接地（保護接地線）。通過使用符合 EMC 的電纜接頭，也可以在低阻抗下實現從電纜屏蔽到外殼的過渡。否則在電子外殼中 0V 與屏蔽連接，這意味著干擾也可以有效地轉移到電源電纜。
