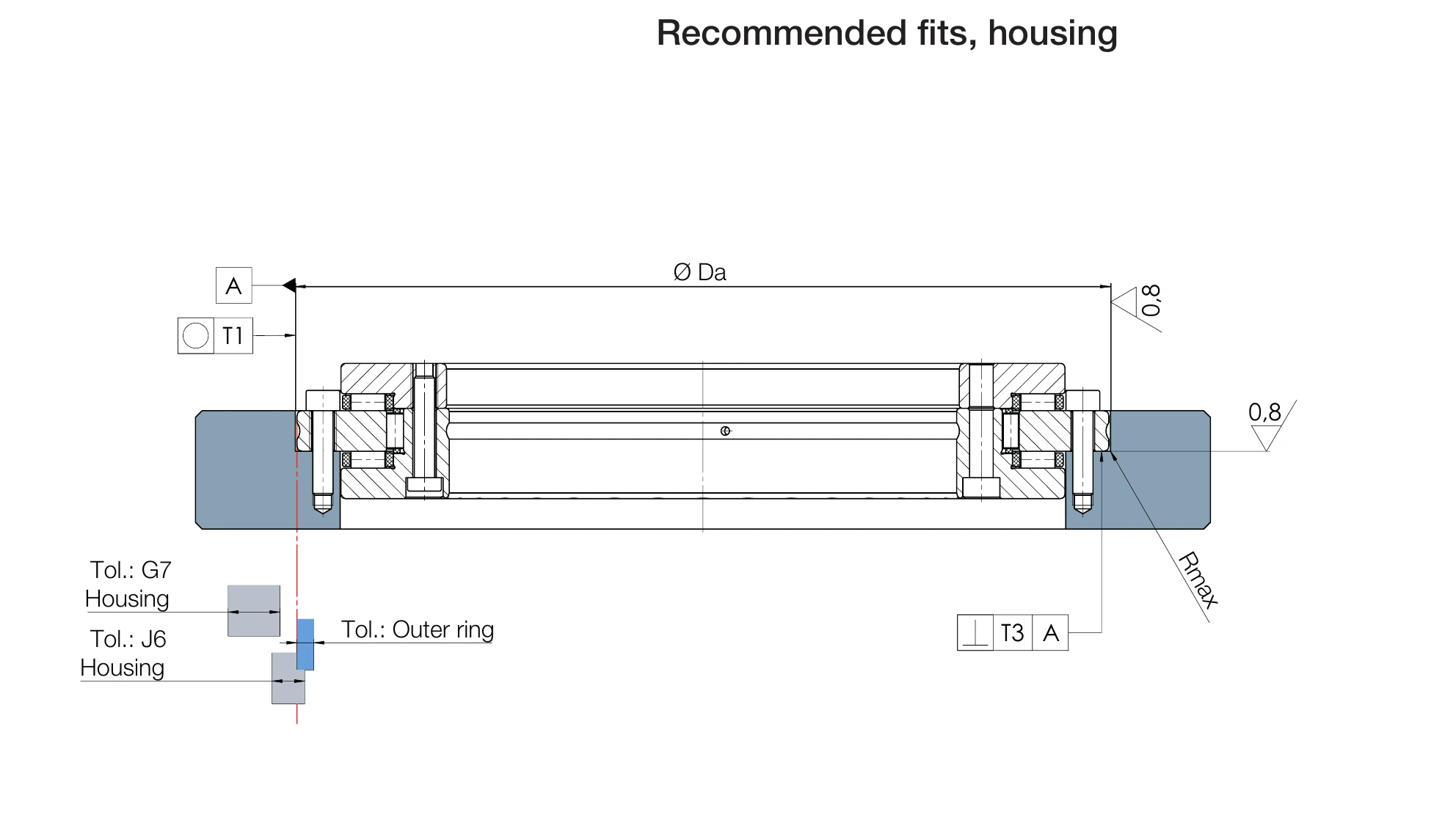

座孔配合建議 (Recommended fits, housing)
配合精度與相鄰零件的幾何正確性，直接影響軸承與轉台的精度與動態特性。
- 靜止外環：座孔採 G7 間隙配合，或不進行定心設計。高動態需求時，外環對座孔至少保持 20 µm 最小間隙。
- 旋轉外環：座孔採 J6（略偏間隙的過渡配合）。最高精度需求時，間隙配合目標值趨近 0；高速且長工時時，干涉配合不得超過 5 µm。
座孔公差對照表
符號說明
- Da：座孔公稱直徑（= 軸承外徑 D，mm）
- 軸承外徑公差：軸承外徑本身公差（上偏差 / 下偏差，mm）
- G7：靜止外環座孔公差帶（上偏差 / 下偏差，mm）
- J6：旋轉外環座孔公差帶（上偏差 / 下偏差，mm）
- T1：圓度公差（µm）
- T3：垂直度公差（µm）
- Rmax：最大倒角半徑（mm）
| 型號 | 座孔 Da [mm] | 軸承外徑公差 [mm] | 靜止外環（座孔 G7） | 旋轉外環（座孔 J6） | Rmax [mm] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 上 | 下 | G7 上 | G7 下 | T1 / T3 [µm] | J6 上 | J6 下 | T1 [µm] | T3 [µm] | |||
| AXRY 50-EX | 126 | 0 | −0.011 | +0.054 | +0.014 | 8 | +0.018 | −0.007 | 5 | 5 | 0.1 |
| AXRY 80-EX | 146 | 0 | −0.011 | +0.054 | +0.014 | 8 | +0.018 | −0.007 | 5 | 5 | 0.1 |
| AXRY 100-EX | 185 | 0 | −0.015 | +0.061 | +0.015 | 8 | +0.022 | −0.007 | 7 | 7 | 0.1 |
| AXRY 120-EX | 210 | 0 | −0.015 | +0.061 | +0.015 | 10 | +0.022 | −0.007 | 7 | 7 | 0.3 |
| AXRY 150-EX | 240 | 0 | −0.015 | +0.061 | +0.015 | 10 | +0.022 | −0.007 | 7 | 7 | 0.3 |
