AMS 3B Size 25 技術規格
Incremental Measuring System with Roller Profile - Size 25
導軌型式 AMS 3B S 25
| AMS 3B S 25-N | AMS 3B S 25-C |
|---|---|
 |  |
| 標準型 | 蓋板型 |

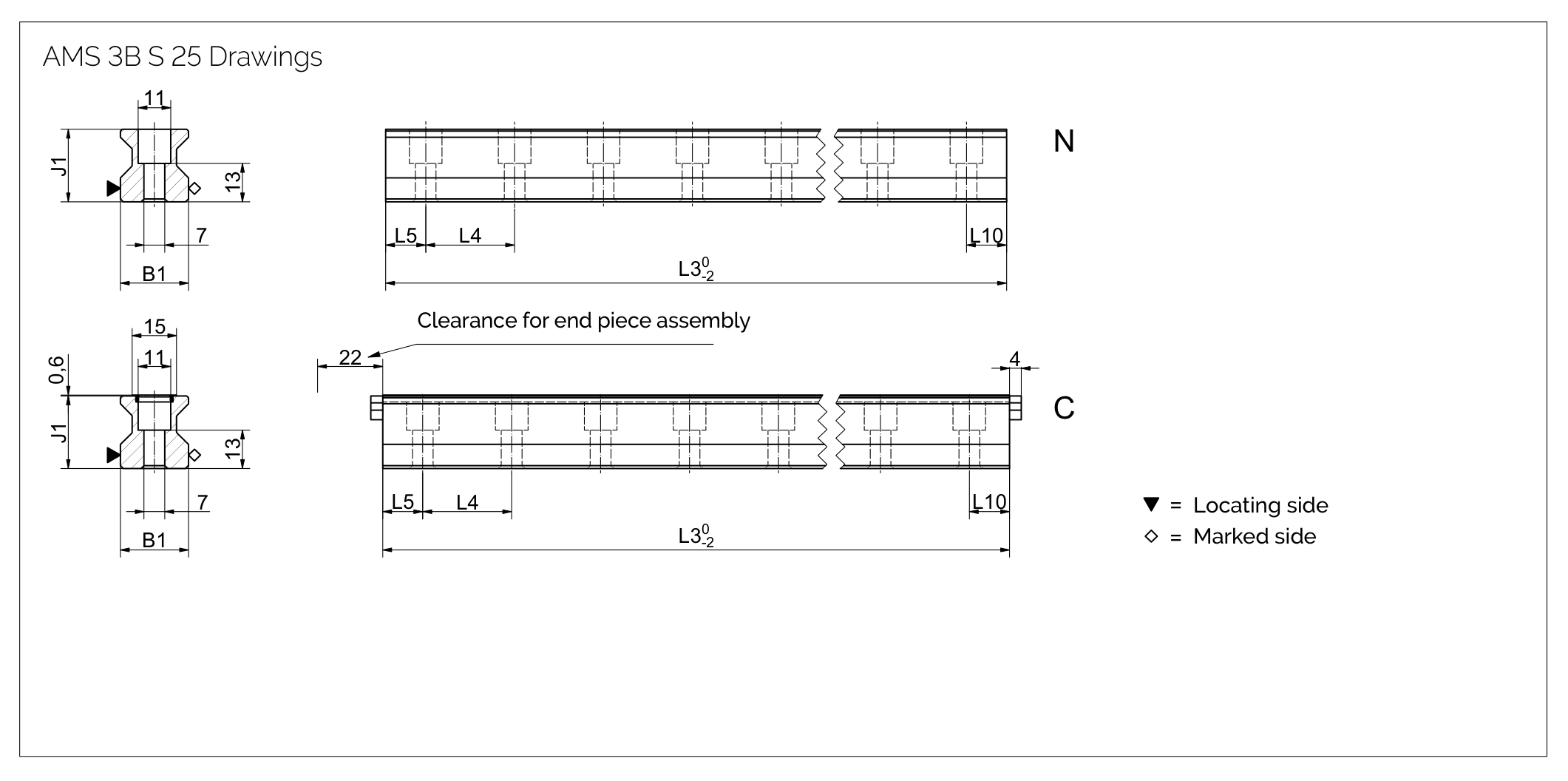

導軌尺寸圖 AMS 3B S 25
導軌規格
| 參數 | AMS 3B S 25-N | AMS 3B S 25-C |
|---|---|---|
| 軌道寬度 B1 (mm) | 23 | 23 |
| 軌道高度 J1 (mm) | 24.5 | 24.5 |
| 最大單件長度 L3 (mm) | 6000 | 3000 |
| 固定孔間距 L4 (mm) | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 30 | 30 |
| 軌道重量 (kg/m) | 3.0 | 3.0 |
滑塊型式 AMS 3B W 25
| W-A | W-B | W-C | W-D | W-E | W-F | W-G |
|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |
| 短滑塊 寬型 | 長滑塊 寬型 | 短滑塊 窄型 | 長滑塊 窄型 | 短滑塊 迷你型 | 短滑塊 窄法蘭 | 長滑塊 窄法蘭 |

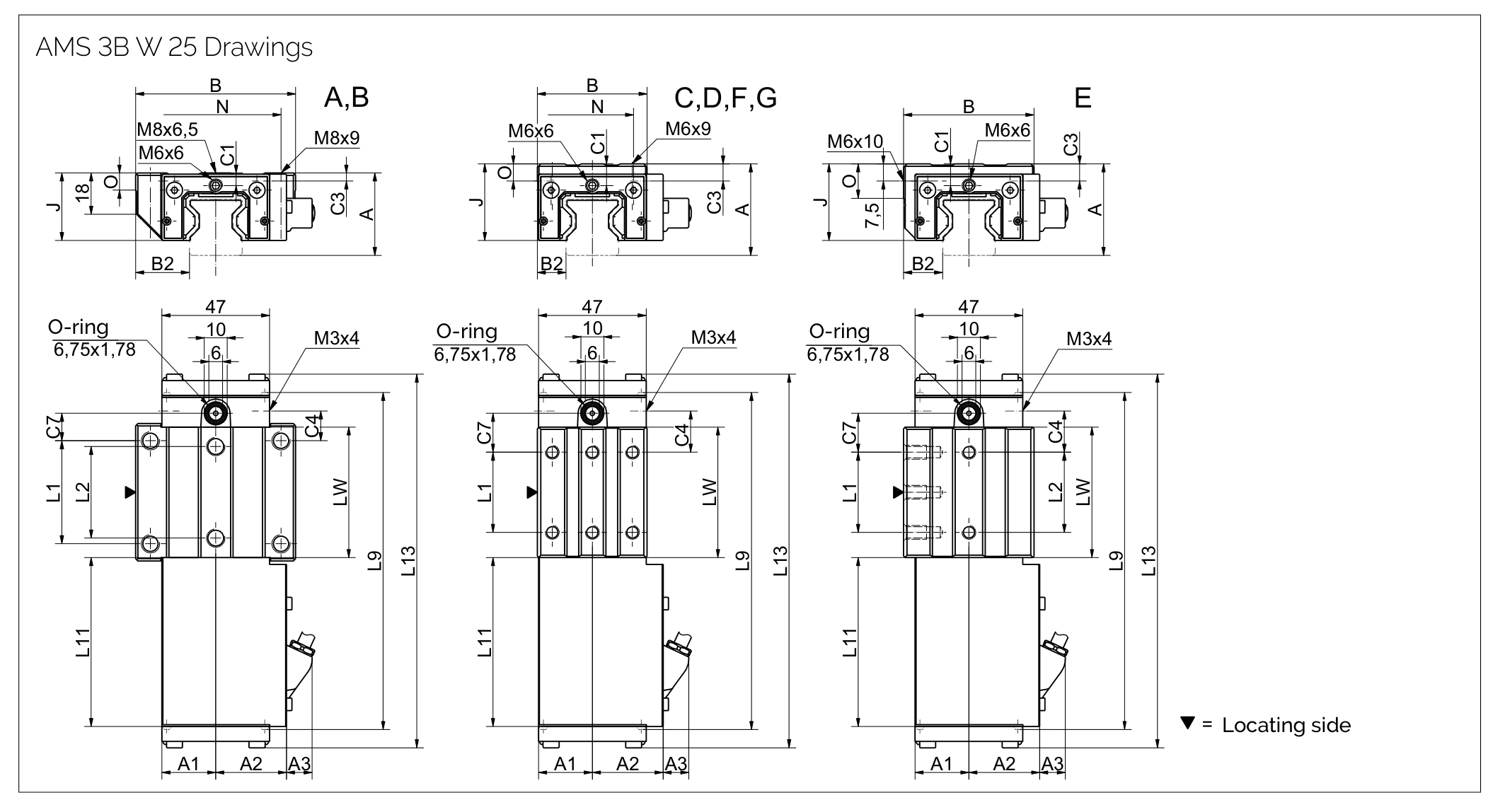

滑塊尺寸圖 AMS 3B W 25
滑塊規格 AMS 3B W 25
| 參數 | W 25-A | W 25-B | W 25-C | W 25-D | W 25-E | W 25-F | W 25-G |
|---|---|---|---|---|---|---|---|
| 系統高度 A (mm) | 36 | 36 | 43 | 43 | 36 | 36 | 36 |
| 滑塊寬度 B (mm) | 70 | 70 | 48 | 48 | 48 | 48 | 48 |
| 滑塊高度 J (mm) | 30 | 30 | 37 | 37 | 30 | 30 | 30 |
| 滑塊長度 L (mm) | 75.8 | 97.8 | 75.8 | 97.8 | 53.8 | 75.8 | 97.8 |
| 滑塊重量 (kg) | 0.59 | 0.76 | 0.47 | 0.61 | 0.28 | 0.35 | 0.46 |
負載額定值
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) |
|---|---|---|---|---|
| A / C / F | 48,000 | 22,400 | 576 | 384 |
| B / D / G | 63,000 | 29,800 | 810 | 540 |
| E | 32,000 | 16,000 | 350 | 192 |
量測系統規格
| 參數 | 規格 |
|---|---|
| 信號週期 | 200 μm |
| 系統精度 | ±3 μm/m |
| 重複精度 | ±0.1 μm |
| 參考標記 | 每隔 50 mm |
| 最高速度 | 10 m/s |
訂購代碼範例
AMS 3B 導軌訂購代碼
AMS 3B S 25-N-G1-KC-R1-1500-30-30
AMS 3B 滑塊訂購代碼（類比輸出）
AMS 3B W 25-B-V0-S11-LV-AV
AMS 3B 滑塊訂購代碼（數位輸出）
AMS 3B W 25-B-V0-S11-LV-DR5
