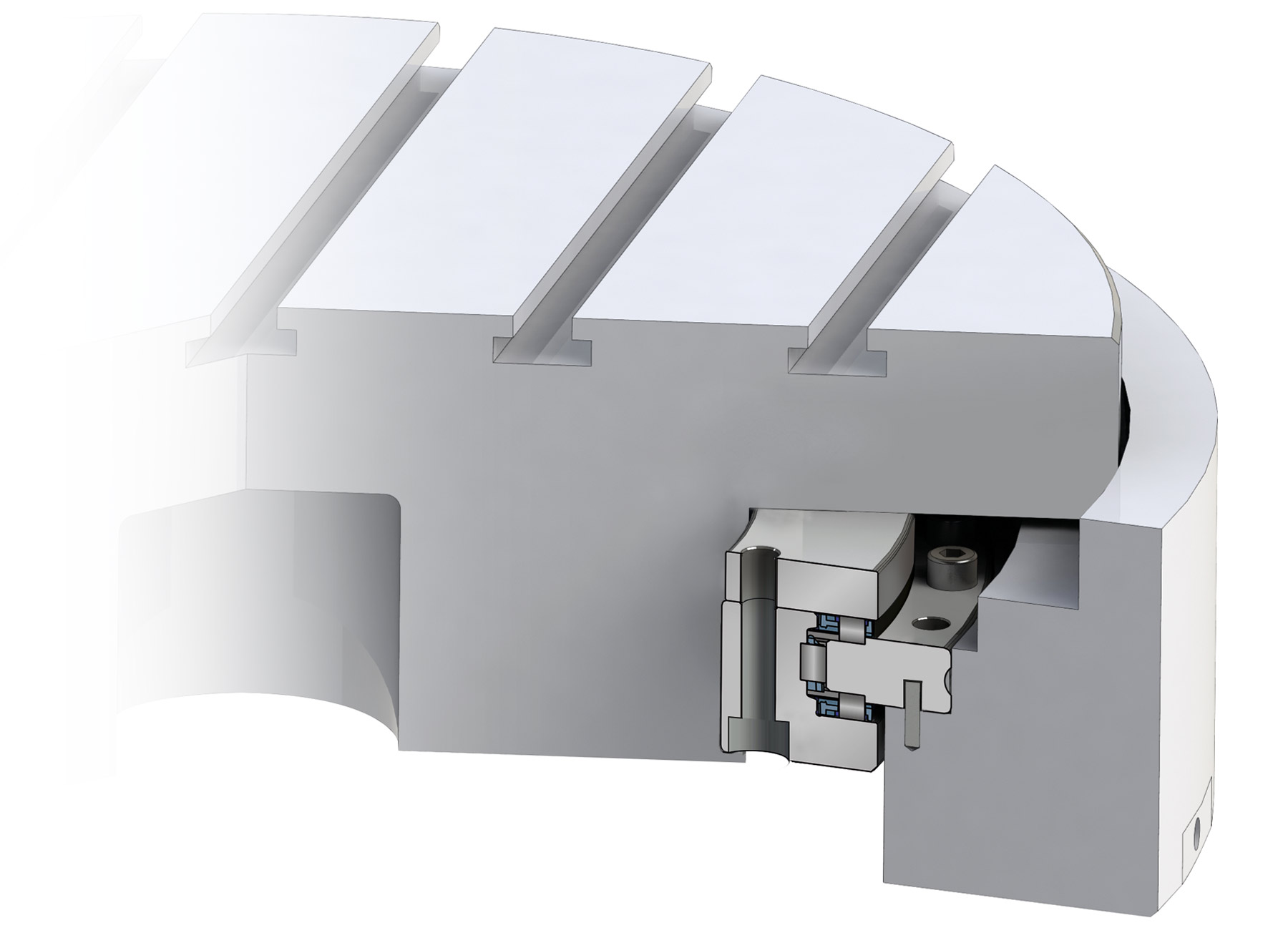

定位銷孔功能
為了正確定位軸承潤滑孔與機床座孔潤滑孔，AXRY-NGS 軸承在外環上配有定位銷孔。這確保了組裝時潤滑孔與座孔潤滑通道的精確對齊。
定位孔配置
定位孔與其他孔位的相對位置關係如下：
| 標記 | 說明 |
|---|---|
| 1 | 定位孔 (Positioning hole) |
| 2 | 潤滑孔 (Lubrication bore) |
| 3 | 固定孔 (Fixing hole) |
| 4 | 緊固螺絲 (Fastening screw) |
位置關係
- 定位孔 (1) 與固定孔 (3) 之間偏移半個節距分度
- 定位孔 (1) 與潤滑孔 (2) 之間偏移一個完整節距分度
- 定位孔直徑略大於建議的定位銷直徑，以確保正確配合
注：各軸承型號的詳細節距分度請參閱產品數據表。
定位銷尺寸規格
以下為各尺寸系列的定位銷規格：
| 軸承型號 | 銷高度 hmax [mm] | 銷直徑 dST [mm] | 定位孔 dPB min [mm] |
|---|---|---|---|
| AXRY 120 ~ 460-NGS (-SBI) | 4 | 4 | 5 |
| AXRY 580-NGS (-SBI) | 6 | 6 | 8 |
| AXRY 650-NGS (-SBI) | 8 | 8 | 10 |
尺寸符號說明
- hmax - 定位銷最大高度
- dST - 定位銷直徑
- dPB min - 定位孔最小直徑
組裝要求
重要安全提示
組裝時須妥善固定定位銷。必須可靠防止定位銷在運行中脫落。
組裝步驟
- 在座孔中加工對應的定位孔（直徑參照上表）
- 插入合適尺寸的定位銷
- 將軸承對準定位銷安裝
- 確認潤滑孔與座孔潤滑通道對齊
- 固定軸承並確保定位銷不會脫落
潤滑孔對準
使用定位銷孔可確保：
- 軸承潤滑孔與座孔潤滑通道精確對齊
- 每次組裝的角度位置一致
- 維護後重新安裝時能夠正確復位
- 潤滑劑能有效進入軸承工作區域
座孔設計建議
座孔潤滑通道應盡量靠近軸承的徑向潤滑孔位置，以確保潤滑劑能有效流入軸承。
