AMS 3B Size 65 技術規格
Incremental Measuring System with Roller Profile - Size 65
導軌型式 AMS 3B S 65
| AMS 3B S 65-N | AMS 3B S 65-C |
|---|---|
 |  |
| 標準型 | 蓋板型 |

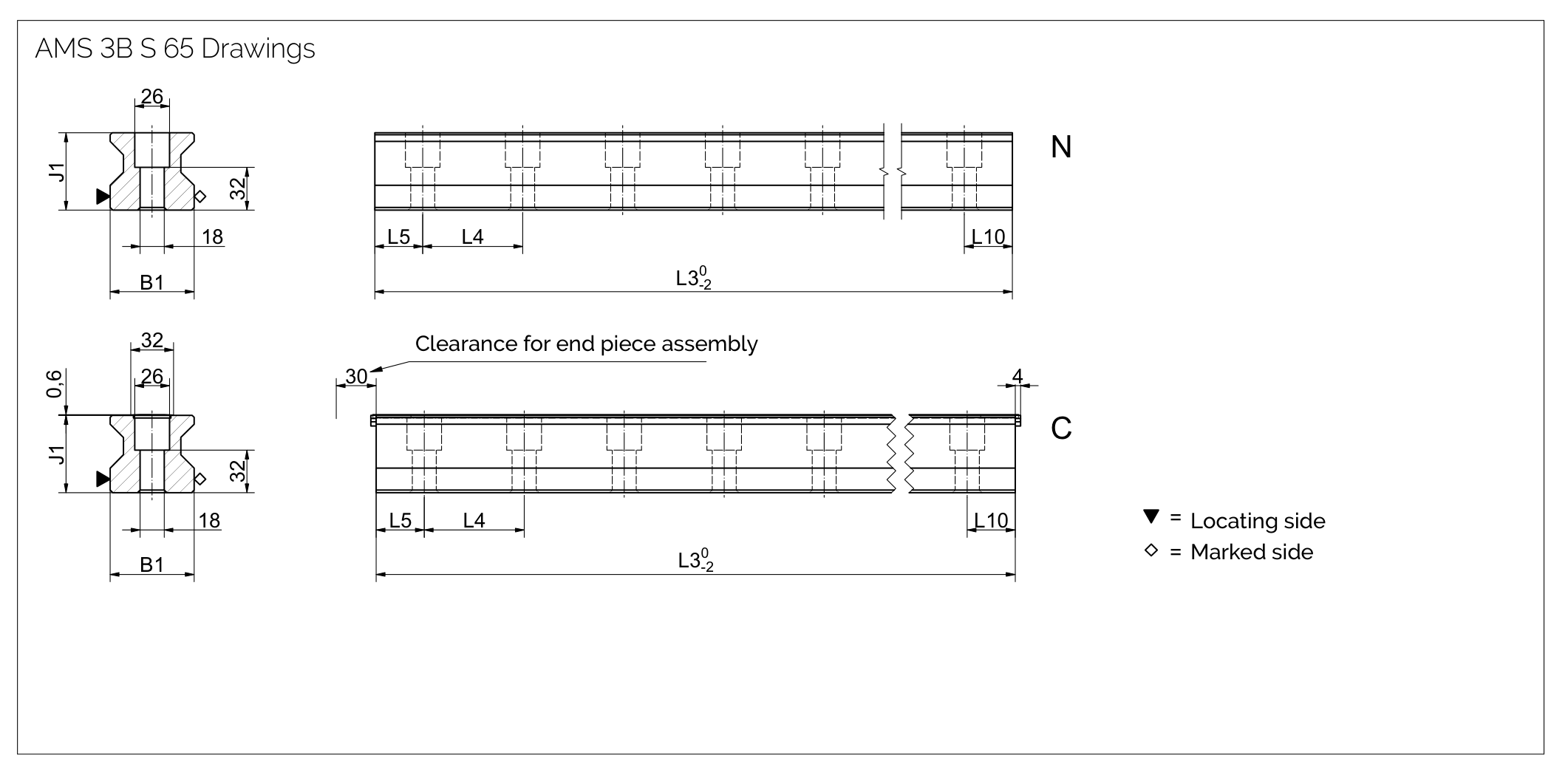

導軌尺寸圖 AMS 3B S 65
導軌規格
| 參數 | AMS 3B S 65-N | AMS 3B S 65-C |
|---|---|---|
| 軌道寬度 B1 (mm) | 63 | 63 |
| 軌道高度 J1 (mm) | 58 | 58 |
| 最大單件長度 L3 (mm) | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 80 | 80 |
| 首/末孔位置 L5/L10 (mm) | 40 | 40 |
| 軌道重量 (kg/m) | 21.0 | 21.0 |
滑塊型式 AMS 3B W 65
| W-A | W-B | W-C | W-D | W-F | W-G |
|---|---|---|---|---|---|
 |  |  |  |  |  |
| 短滑塊 寬型 | 長滑塊 寬型 | 短滑塊 窄型 | 長滑塊 窄型 | 短滑塊 窄法蘭 | 長滑塊 窄法蘭 |

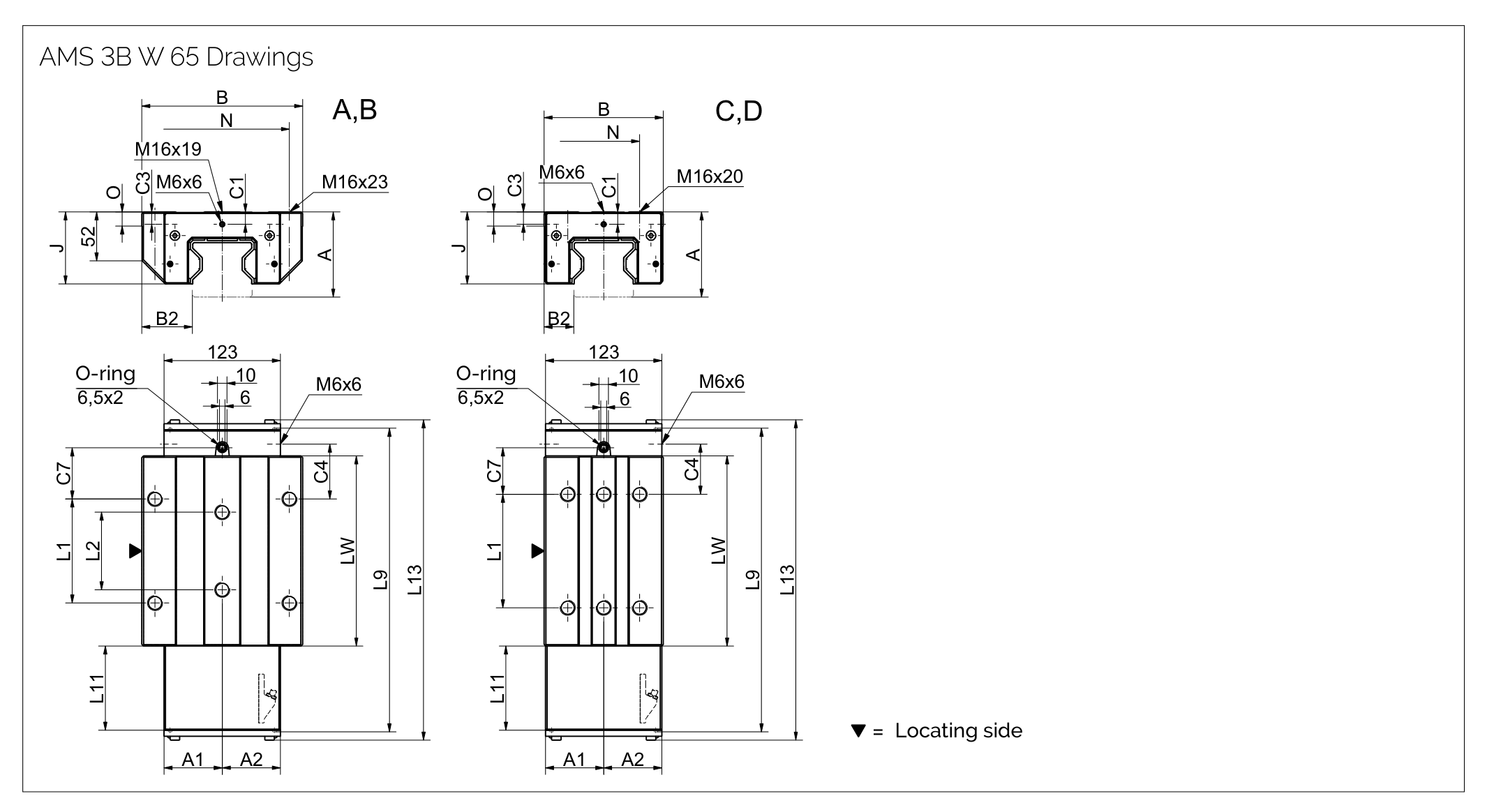

滑塊尺寸圖 AMS 3B W 65
滑塊規格 AMS 3B W 65
| 參數 | W 65-A | W 65-B | W 65-C | W 65-D |
|---|---|---|---|---|
| 系統高度 A (mm) | 90 | 90 | 108 | 108 |
| 滑塊寬度 B (mm) | 170 | 170 | 126 | 126 |
| 滑塊高度 J (mm) | 74 | 74 | 92 | 92 |
| 滑塊長度 L (mm) | 175 | 223 | 175 | 223 |
| 滑塊重量 (kg) | 8.5 | 11.0 | 6.8 | 8.8 |
負載額定值
| 滑塊型式 | C0 靜負載 (N) | C100 動負載 (N) | M0Q 靜橫向力矩 (Nm) | M0L 靜縱向力矩 (Nm) |
|---|---|---|---|---|
| A / C | 360,000 | 160,000 | 10,800 | 8,640 |
| B / D | 470,000 | 212,000 | 15,280 | 12,690 |
量測系統規格
| 參數 | 規格 |
|---|---|
| 信號週期 | 200 μm |
| 系統精度 | ±3 μm/m |
| 重複精度 | ±0.1 μm |
| 參考標記 | 每隔 50 mm |
| 最高速度 | 10 m/s |
訂購代碼範例
AMS 3B 導軌訂購代碼
AMS 3B S 65-N-G1-KC-R1-4000-40-40
AMS 3B 滑塊訂購代碼（類比輸出）
AMS 3B W 65-B-V0-S11-LV-AV
AMS 3B 滑塊訂購代碼（數位輸出）
AMS 3B W 65-B-V0-S11-LV-DR1
