產品介紹

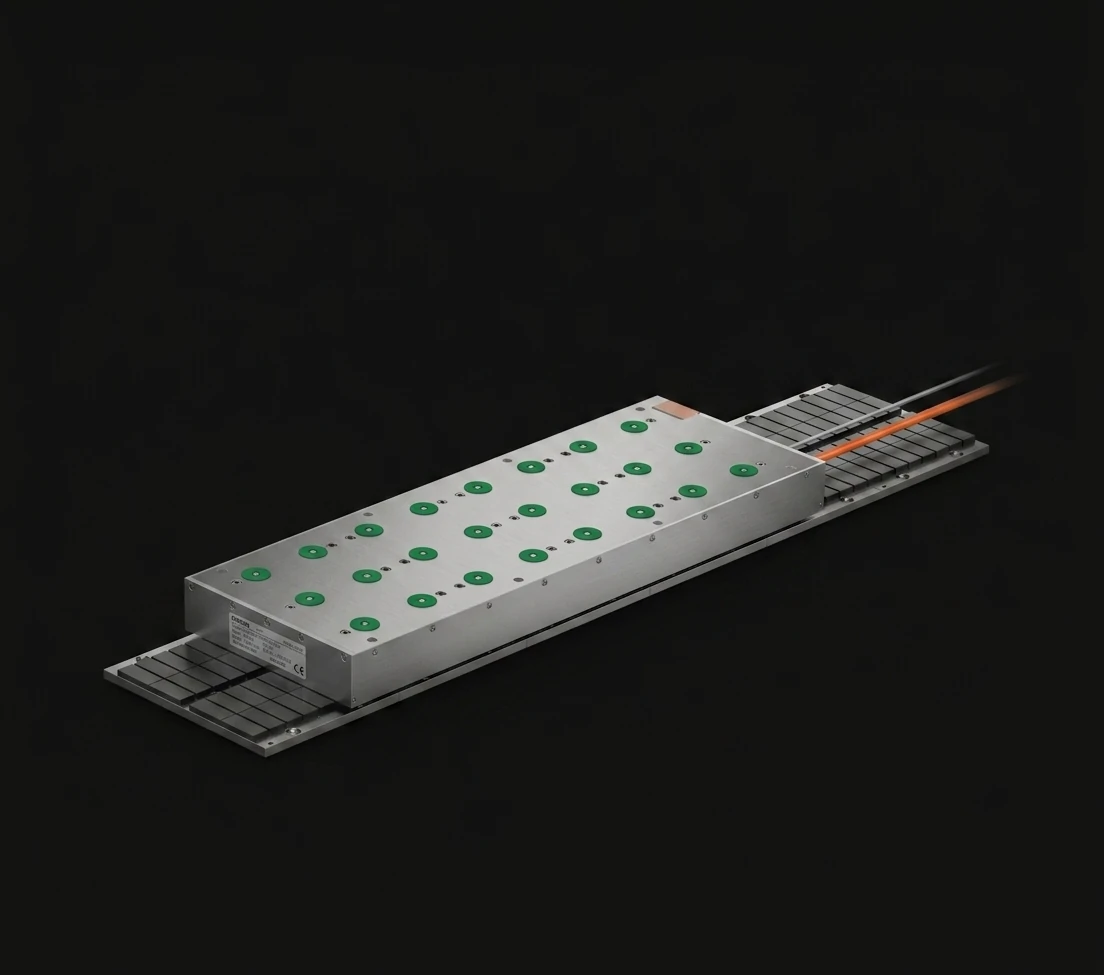

IDAM L7 系列為 Schaeffler Industrial Drives 推出的高效率水冷有鐵芯線性馬達。L7 將水冷有鐵芯線性馬達的峰值力範圍由 L1 系列的 5,171 N 拓展至 24,300 N，使 Schaeffler 直驅可廣泛應用於搬運系統與工具機的主軸／進給軸。
透過高度緊湊的冷卻系統與最佳化線圈設計，L7 相較目前業界基準達到：
- 相同推力下，功率損耗降低達 50%
- 相同功率損耗下，額定推力提升達 40%
客戶效益、特色與應用
客戶效益
- 高生產力
- 低單位成本
- 低 CO2 排放
- 更高的機台精度
產品特色
- 水冷高效率線性馬達
- 動子（Primary part）提供四種寬度與三種長度
- 介電強度高達 800 V
- 選配定子（Secondary part）封裝、定子冷卻系統、定子防護蓋
- 動子（Primary part）通過 IP65 認證
應用領域
- 銑床
- 車床
- 雷射加工
- 平面與外形磨床
- 無心磨床
- 非圓加工
- 振動加工
- HSC 軸
- PCB 鑽孔機
L7 系列的優勢定位
L7 系列線性馬達顯著降低運行成本並大幅提升生產力。在振盪運動場景下尤為突出 ── 這類應用需要高加速能力且馬達持續發熱。高加速能力縮短週期時間，能量裕度確保工件輪廓精度。由於功率損耗極低，導入機台床身的熱量也隨之降低。
每一項任務的最佳馬達配置
L7 系列共有 12 種馬達尺寸，由 4 種定子（secondary part）寬度（100、150、200、300 mm）與 3 種動子（primary part）長度（350、500、650 mm）組合而成。針對特別敏感於熱影響的應用，可選配定子冷卻系統。
強固耐久
L7 定子（secondary part）提供選配防護蓋（cover plate）以有效阻擋機械影響，使加工產生的切屑等顆粒易於清除。封裝型定子則提供出色的液體防護，並透過強化絕緣系統為未來更嚴格的電氣需求做好準備。L7 線性馬達同時符合 Ecodesign Directive (2009/125/EC) 規範。
馬達構造一覽
L7 系列的核心構成包含內建水冷的動子（primary part）、封裝設計的定子（secondary part）、選配的定子冷卻系統與防護蓋（cover plate）。

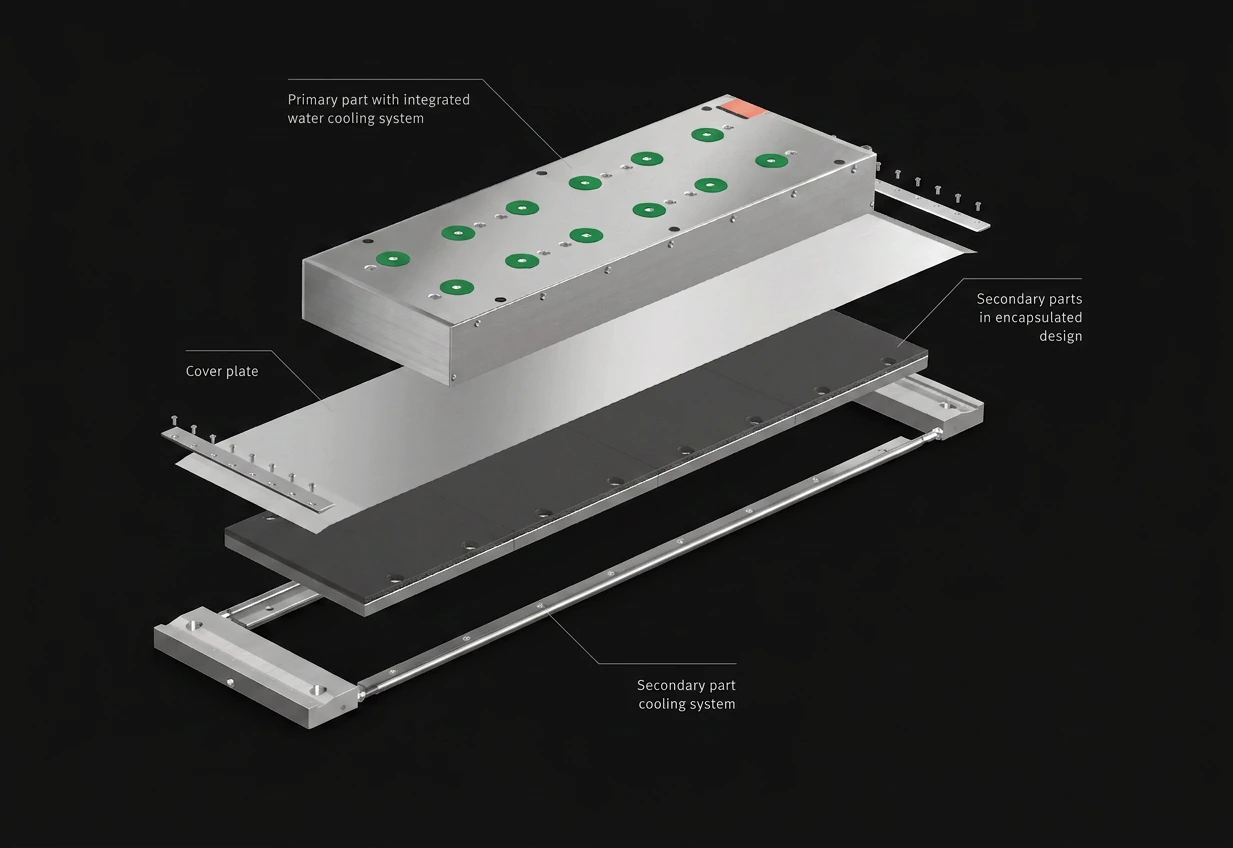

L7 馬達構造分解圖（Source: PHL en-GB / DE / 2025-01, p.5）
12 種尺寸家族
由 4 種定子（secondary part）寬度（100 / 150 / 200 / 300 mm）與 3 種動子（primary part）長度（350 / 500 / 650 mm）組合而成的完整尺寸矩陣。

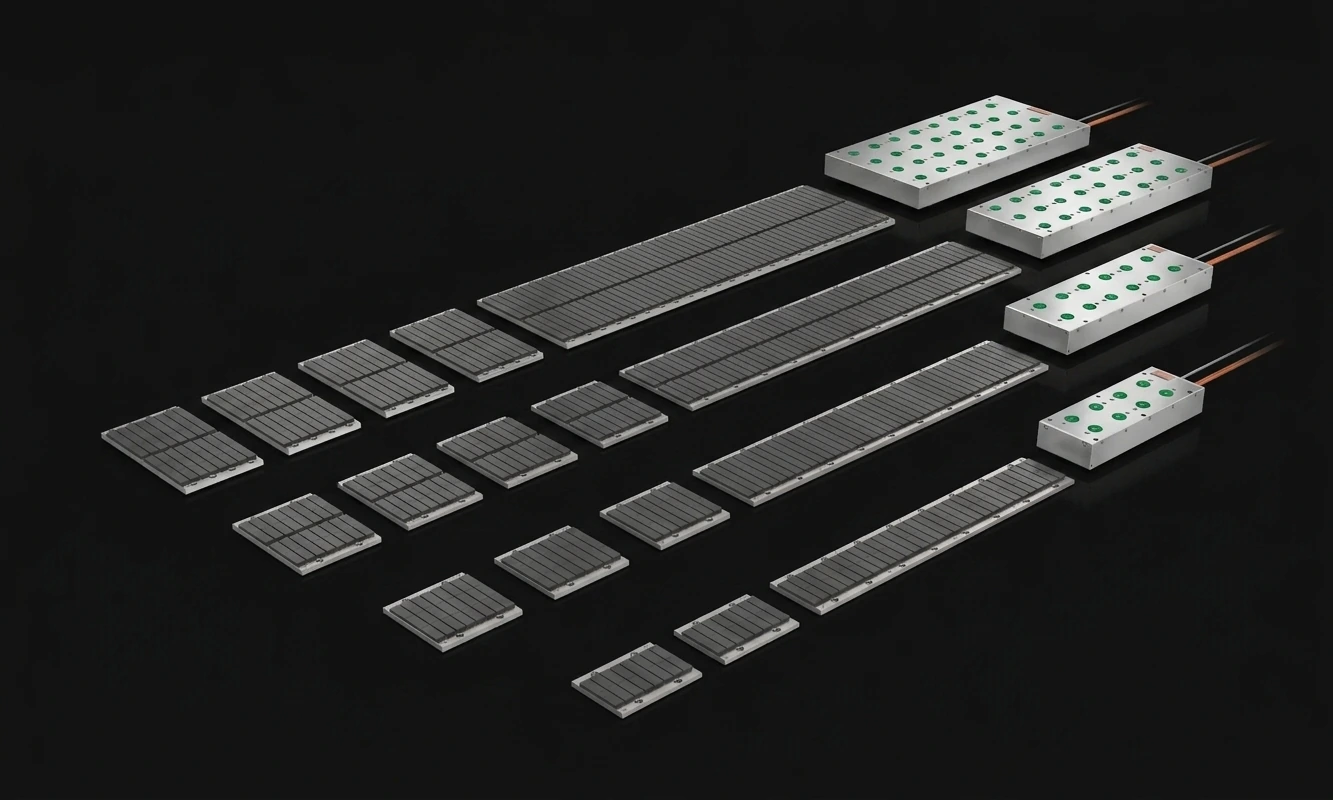

L7 系列 12 型號家族（Source: PHL en-GB / DE / 2025-01, p.3）
| 定子寬度 ＼ 動子長度 | 350 mm | 500 mm | 650 mm |
|---|---|---|---|
| 100 mm | 350-100 | 500-100 | 650-100 |
| 150 mm | 350-150 | 500-150 | 650-150 |
| 200 mm | 350-200 | 500-200 | 650-200 |
| 300 mm | 350-300 | 500-300 | 650-300 |
推力範圍速查
各型號峰值推力 Fp（Peak force at Ip 有效值）一覽：
| 型號 | 繞組 | 峰值力 Fp [N] | 水冷連續力 Fcw [N] | 自然冷卻連續力 Fc [N] |
|---|---|---|---|---|
| 350-100 | Z1.9H | 4,052 | 1,813 | 661 |
| 500-100 | Z2.8H | 6,078 | 2,700 | 951 |
| 650-100 | Z2.7H | 8,104 | 3,638 | 1,258 |
| 350-150 | Z1.9H | 6,078 | 2,760 | 961 |
| 500-150 | Z2.8H | 9,117 | 4,111 | 1,380 |
| 650-150 | Z2.7H | 12,157 | 5,539 | 1,824 |
| 350-200 | Z2.8H | 8,104 | 3,727 | 1,253 |
| 500-200 | Z2.8H | 12,157 | 5,535 | 1,794 |
| 650-200 | Z3.8H | 16,209 | 7,385 | 2,346 |
| 350-300 | Z2.8H | 12,157 | 5,667 | 1,838 |
| 500-300 | Z2.8H | 18,235 | 8,415 | 2,629 |
| 650-300 | Z3.8H | 24,313 | 11,229 | 3,437 |
完整規格（推力／速度／電流／功率損耗／電氣／一般／冷卻條件）請參閱各寬度子系列頁面。
典型應用
L7 系列特別適合需要大進給力並嚴格控制熱輸入的工具機應用，例如高速切削（HSC）、高性能切削（HPC）以及各類磨削加工。
磨削加工為 L7 的典型應用情境（Source: PHL en-GB / DE / 2025-01, p.2）
子頁與技術文件
寬度 100 系列
350-100 / 500-100 / 650-100，峰值力 4,052 ~ 8,104 N
查看規格 →寬度 150 系列
350-150 / 500-150 / 650-150，峰值力 6,078 ~ 12,157 N
查看規格 →寬度 200 系列
350-200 / 500-200 / 650-200，峰值力 8,104 ~ 16,209 N
查看規格 →寬度 300 系列
350-300 / 500-300 / 650-300，峰值力 12,157 ~ 24,313 N
查看規格 →技術原理
溫度管理、水冷迴路、構造設計與 Ecodesign 規範
深入了解 →型式標示與術語
型號命名規則、繞組代碼、技術參數符號定義
查看說明 →
