AMS 4B Size 15 技術規格
Incremental Measuring System with Ball Profile - Size 15
導軌型式 AMS 4B S 15
注意：Size 15 僅提供 ND 及 CD 型導軌（全硬化版本），無標準 N 及 C 型。
| AMS 4B S 15-ND | AMS 4B S 15-CD |
|---|---|
| 全硬化標準型 | 全硬化蓋板型 |

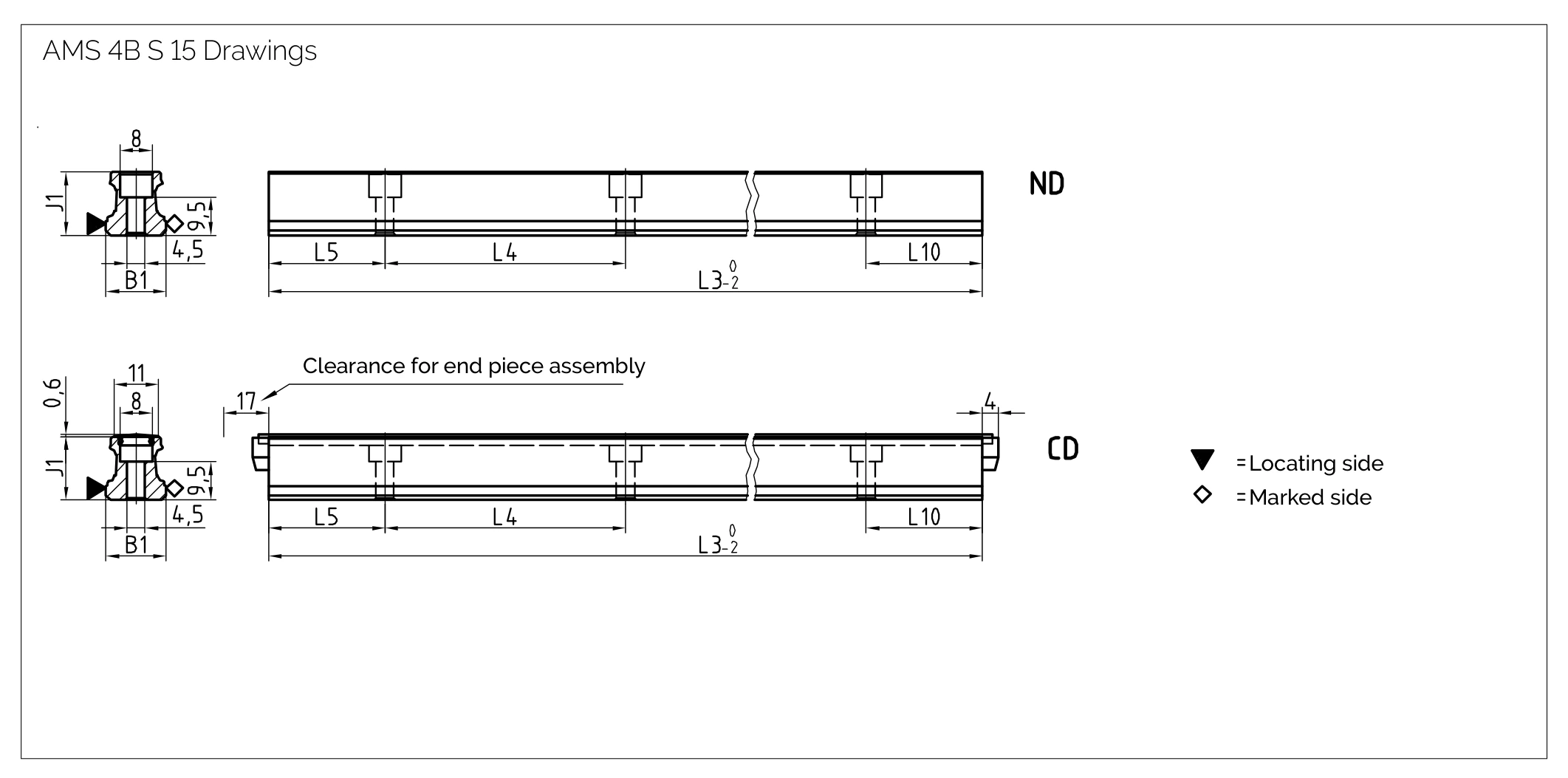

導軌規格 AMS 4B S 15
| 參數 | AMS 4B S 15-ND | AMS 4B S 15-CD |
|---|---|---|
| 軌道寬度 B1 (mm) | 15 | 15 |
| 軌道高度 J1 (mm) | 16 | 16 |
| 最大單件長度 L3 (mm) | 4000 | 4000 |
| 固定孔間距 L4 (mm) | 40 | 40 |
| 首/末孔位置 L5/L10 (mm) | 20 | 20 |
| 軌道重量 (kg/m) | 1.4 | 1.4 |
滑塊型式 AMS 4B W 15
| W-A | W-B | W-C | W-D |
|---|---|---|---|
| 短滑塊 寬型 | 長滑塊 寬型 | 短滑塊 窄型 | 長滑塊 窄型 |

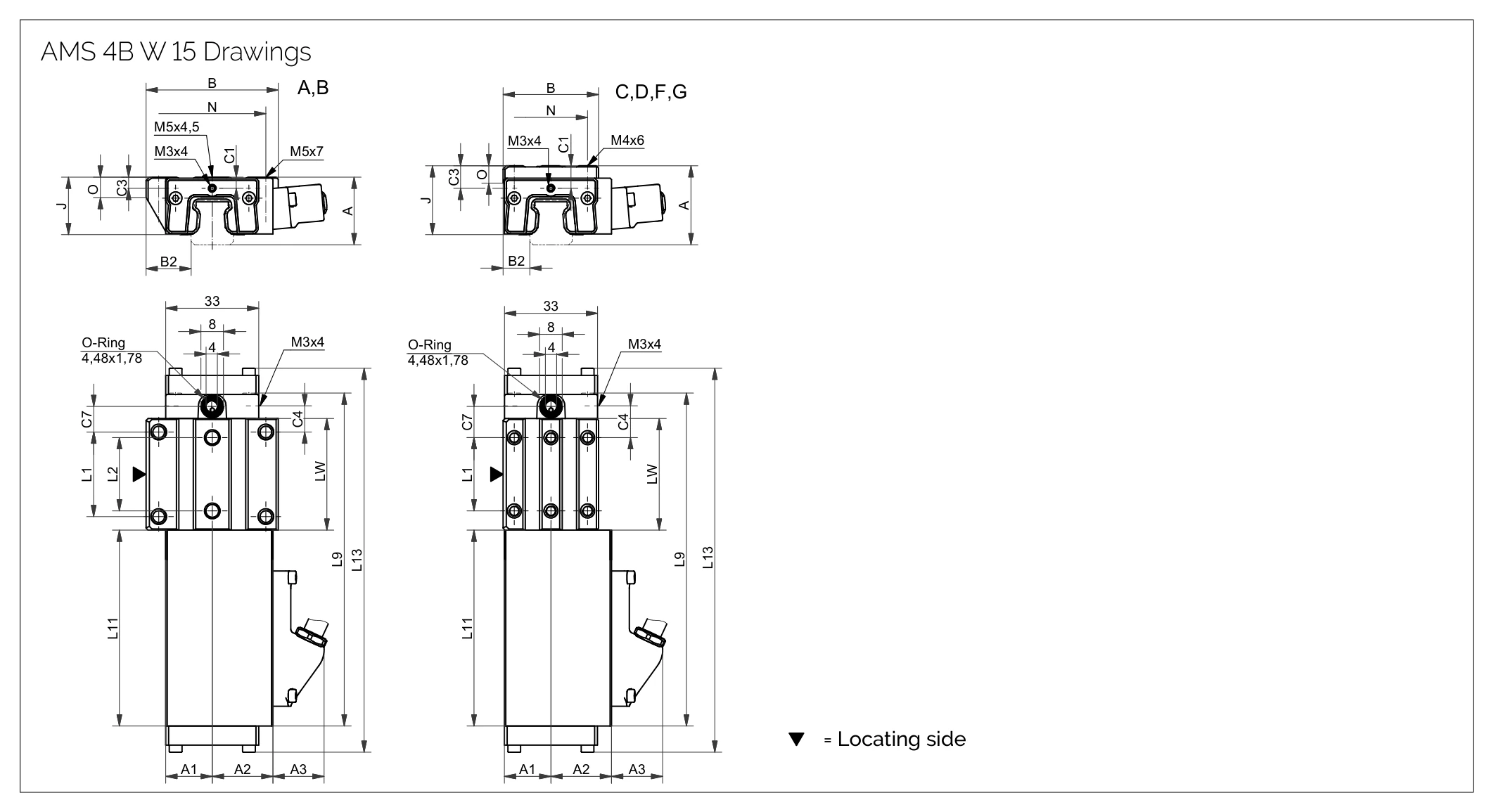

滑塊規格 AMS 4B W 15
| 參數 | W 15-A | W 15-B | W 15-C | W 15-D |
|---|---|---|---|---|
| 系統高度 A (mm) | 28 | 28 | 28 | 28 |
| 滑塊寬度 B (mm) | 47 | 47 | 32 | 32 |
| 滑塊高度 J (mm) | 24 | 24 | 24 | 24 |
| 滑塊長度 L (mm) | 52 | 65 | 52 | 65 |
| 滑塊重量 (kg) | 0.23 | 0.29 | 0.15 | 0.19 |

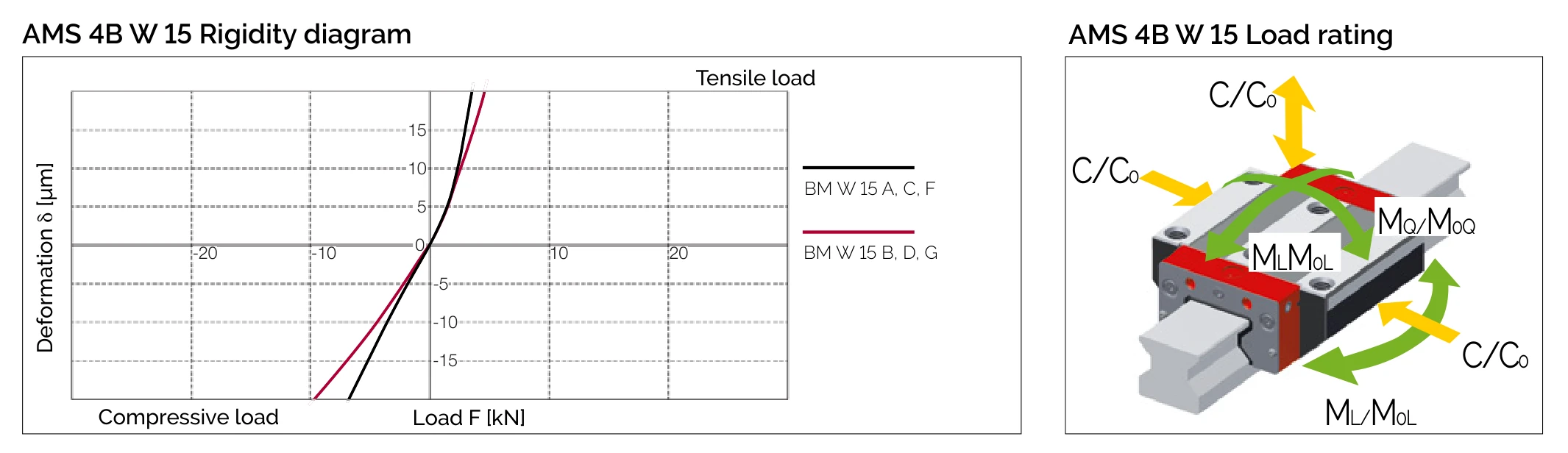

負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜橫向力矩 (Nm) | M₀L 靜縱向力矩 (Nm) |
|---|---|---|---|---|
| A / C | 21,000 | 10,200 | 170 | 128 |
| B / D | 28,000 | 13,800 | 260 | 200 |
量測系統規格
| 參數 | 規格 |
|---|---|
| 信號週期 | 200 μm |
| 系統精度 | ±3 μm/m |
| 重複精度 | ±0.1 μm |
| 參考標記 | 每隔 50 mm |
| 最高速度 | 10 m/s |
訂購代碼範例
AMS 4B 導軌訂購代碼
AMS 4B S 15-ND-G1-KC-R1-500-20-20
AMS 4B 滑塊訂購代碼（類比輸出）
AMS 4B W 15-A-V0-S11-LV-AV
AMS 4B 滑塊訂購代碼（數位輸出）
AMS 4B W 15-A-V0-S11-LV-DR1
