MONORAIL BZ 配件

Accessories for Integrated Linear Guide with Rack

配件總覽

MONORAIL BZ 系列配件包含驅動齒輪、潤滑配件、密封元件等，確保系統穩定運行並延長使用壽命。

配件	BZ S 25	BZ S 35
端塞 Plugs:
塑膠孔蓋 Plastic plugs	BRK 25	BRK 35
齒輪 Pinions:
齒輪（貫穿孔）Pinion with through bore	BZR 25-...	BZR 35-...
齒輪（貫穿孔+鍵槽）Pinion with through bore and with keyway	BZR 25-...-K	BZR 35-...-K
齒輪（軸）Pinion with shaft	BZR 25-S-...	BZR 35-S-...
齒輪（軸+鍵槽）Pinion with shaft and with keyway	BZR 5-S-...-K	BZR 5-S-...-K
其他 Others:
潤滑齒輪 Lubricating pinion	BZR 25-L-...-K	BZR 35-L-...
潤滑齒輪輪轂 Pinion hub for lubricating pinion	BZR 25-LN	BZR 35-LN
BZ 系統組裝治具 Assembly fixture for BZ systems	BZM 25-...	BZM 35-...

配件	BM W 25	BM W 35
附加刮油片 Additional wipers:
Viton 刮油片 Additional wipers Viton	ZBV 25	ZBV 35
金屬刮油片 Metal wiper	ABM 25	ABM 35
風琴護罩 Bellows:
風琴護罩 Bellows	FBB 25	FBB 35
風琴護罩轉接板 Adapter plate for bellows	ZPB 25	ZPB 35
風琴護罩端板 End plate for bellows	EPB 25	EPB 35
其他 Others:
組裝軌道 Assembly rails	MBM 25	MBM 35
潤滑板 Lubrication plates	SPL 25-BM	SPL 35-BM
前板十字刮油片 Cross wiper for front plate (spare part)	QAS 25-STB	QAS 35-STB

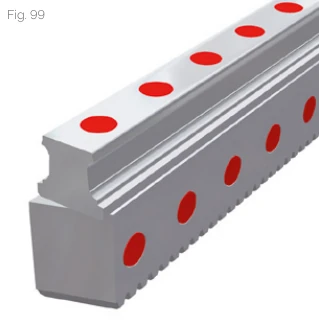

保護 BZ 導軌端面的固定孔。標準供應單位為 25 件。

訂購代碼	名稱	BZ 25	BZ 35	說明
BRK xx	塑膠孔蓋	BRK 25	BRK 35	25 件/包

BZ 系列提供多種齒輪配置選項，可依據應用需求選擇。齒輪經調質硬化與研磨，品質等級 6。

訂購代碼	名稱	BZ 25	BZ 35	說明
BZR xx-m-z-S6	齒輪（貫穿孔）Pinion with through bore	BZR 25-2.0-20-S6	BZR 35-2.5-20-S6	孔徑未加工，可由客戶自行加工
BZR xx-m-z-S6-K	齒輪（貫穿孔+鍵槽）Pinion with through bore and keyway	BZR 25-2.0-20-S6-K	BZR 35-2.5-20-S6-K	符合 DIN 6885-A 規範
BZR xx-S-m-z-S6	齒輪（含軸）Pinion with shaft	BZR 25-S-2.0-20-S6	BZR 35-S-2.5-20-S6	整合平面軸，軸未完成加工
BZR xx-S-m-z-S6-K	齒輪（含軸+鍵槽）Pinion with shaft and keyway	BZR 25-S-2.0-20-S6-K	BZR 35-S-2.5-20-S6-K	符合 DIN 6885-A 規範
BZR xx-L-m-z-S	潤滑齒輪 Lubricating pinion	BZR 25-L-2.0-16-S	BZR 35-L-2.5-16-S	毛氈齒輪，用於潤滑齒排
BZR xx-LN	潤滑齒輪輪轂 Pinion hub for lubricating pinion	BZR 25-LN	BZR 35-LN	與潤滑齒輪配合使用
BZM xx-m-z-S5	組裝治具 Assembly fixture for BZ systems	BZM 25-2.0-7-S5	BZM 35-2.5-6-S5	用於對接式 BZ 導軌對齊

參數	說明	BZR 25	BZR 35	BZR 25-K	BZR 35-K	BZR 25-S	BZR 35-S	BZR 25-S-K	BZR 35-S-K
z	齒數 Number of teeth	20	20	20	20	20	20	20	20
m	模數 Module	2.0	2.5	2.0	2.5	2.0	2.5	2.0	2.5
alpha	齒傾角 Helix angle	19 31'42"
A	軸心至節圓距離	21.22	26.53	21.22	26.53	21.22	26.53	21.22	26.53
A'	軸心至齒頂距離	19.22	24.03	19.22	24.03	19.22	24.03	19.22	24.03
BT	齒輪寬度 Tooth width	20	25	20	25	20	25	20	25
DK	外徑 Outside diameter	46.44	58.05	46.44	58.05	46.44	58.05	46.44	58.05
D0	節圓直徑 Reference diameter	42.44	53.05	42.44	53.05	42.44	53.05	42.44	53.05
D1	肩部直徑 Shoulder diameter	35	40	35	40	32	32	32	32
D2	孔徑/軸徑	15	15	15	15	25	25	25	25
LR	總長度 Total length	30	37	30	37	140	145	140	145
LR1	軸長度 Shaft length	10	12	10	12	120	120	120	120

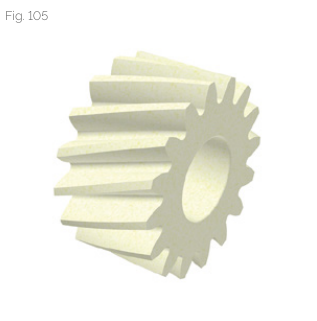

毛氈潤滑齒輪可用於潤滑齒排。可手動補充油脂或連接自動潤滑系統。

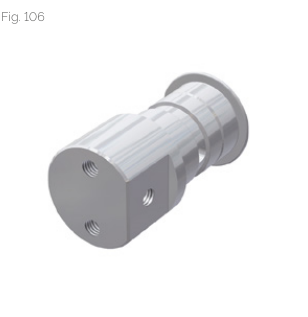

輪轂與潤滑齒輪配合使用。潤滑油可透過輪轂上的特殊通道導入毛氈齒輪。

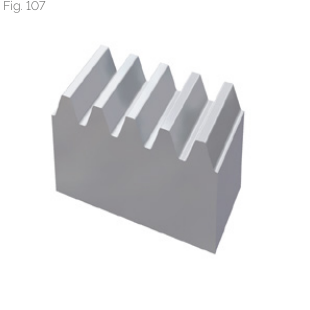

組裝治具用於對接對接式 BZ 導軌的對齊。包含一個齒排段，設計用於嵌入對接點兩側的齒排，並精確對齊。
