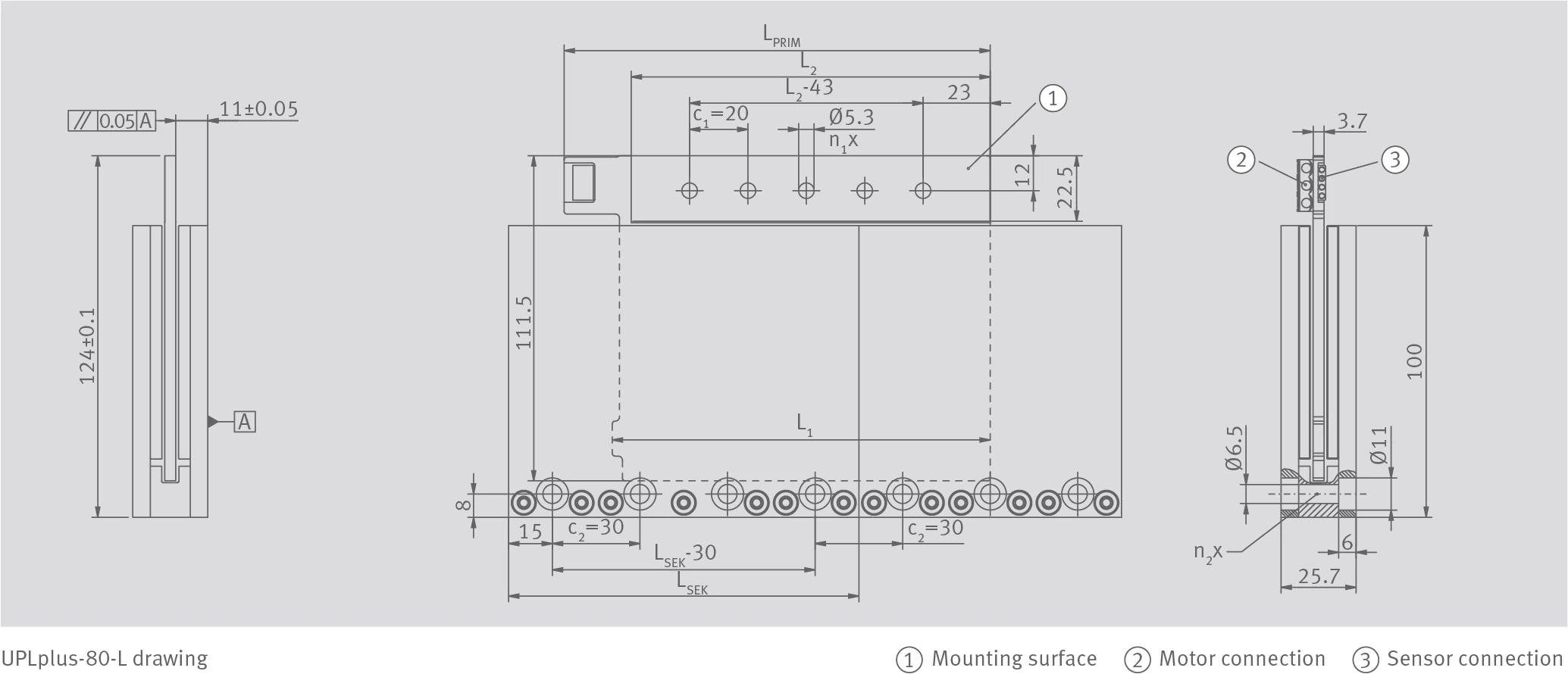

尺寸圖
Primary Part 機械參數
| 參數 | 符號 | 單位 | 80-120 | 80-180 | 80-240 | 80-300 |
|---|---|---|---|---|---|---|
| 總長度 | LPRIM | mm | 146 | 206 | 266 | 326 |
| 線圈單元長度 | L1 | mm | 129.5 | 189.5 | 249.5 | 309.5 |
| 最大安裝長度 | L2 | mm | 123 | 183 | 243 | 303 |
| 安裝孔數 | n1 | 個 | 5 | 8 | 11 | 14 |
| 孔距 | c1 | mm | 20 | 20 | 20 | 20 |
| 質量 | m | g | 232 | 342 | 452 | 552 |
Secondary Part 機械參數
| 參數 | 符號 | 單位 | 80-90-SEK | 80-120-SEK | 80-390-SEK |
|---|---|---|---|---|---|
| 長度 | LSEK | mm | 90 | 120 | 390 |
| 安裝孔數 | n2 | 個 | 3 | 4 | 13 |
| 孔距 | c2 | mm | 30 | 30 | 30 |
| 質量 | m | g | 1231 | 1641 | 5340 |
| 極對寬度 | 2tp | mm | 30 | 30 | 30 |
電氣性能數據
| 參數 | 符號 | 單位 | 80-120 | 80-180 | 80-240 | 80-300 |
|---|---|---|---|---|---|---|
| 最大脈衝力 (1s) | Fmp | N | 903 | 1354 | 1805 | 2257 |
| 峰值力 (3s) | Fp | N | 521 | 782 | 1042 | 1303 |
| 額定力（有冷卻）* | Fcw | N | 125 | 187 | 249 | 311 |
| 額定力（無冷卻） | Fc | N | 89 | 133 | 177 | 221 |
| 最大脈衝電流 (1s) | Imp | Arms | 33.0 | 33.0 | 33.0 | 33.0 |
| 峰值電流 (3s) | Ip | Arms | 19.0 | 19.0 | 19.0 | 19.0 |
| 額定電流（有冷卻） | Icw | Arms | 4.5 | 4.5 | 4.5 | 4.5 |
| 額定電流（無冷卻） | Ic | Arms | 3.2 | 3.2 | 3.2 | 3.2 |
| 功率損耗 Fp (25°C) | Plp | W | 2427 | 3641 | 4855 | 6069 |
| 功率損耗 Fcw (140°C) | Plcw | W | 201 | 301 | 402 | 502 |
| 功率損耗 Fc (140°C) | Plc | W | 102 | 152 | 203 | 254 |
| 馬達常數 (25°C) | km | N/√W | 10.6 | 13.0 | 15.0 | 16.7 |
| 力常數 | kf | N/Arms | 27.4 | 41.1 | 54.8 | 68.5 |
| 反電動勢常數，相對相 | ku | V/(m/s) | 22.4 | 33.5 | 44.7 | 55.9 |
| 極限速度 | vp | m/s | 21.4 | 12.8 | 8.5 | 5.9 |
| 電氣電阻，相對相 (25°C) | R25 | Ω | 4.5 | 6.7 | 8.9 | 11.2 |
| 熱阻 | Rth | K/W | 0.57 | 0.38 | 0.29 | 0.23 |
| 熱時間常數 | tth | s | 116 | 116 | 116 | 116 |
| 溫度感測器 | — | — | PTC, Pt1000 | PTC, Pt1000 | PTC, Pt1000 | PTC, Pt1000 |
| 電感，相對相 | L | mH | 1.4 | 2.1 | 2.8 | 3.5 |
| 電氣時間常數 | tel | ms | 0.31 | 0.31 | 0.31 | 0.31 |
| 允許繞組溫度 | θ | °C | 140 | 140 | 140 | 140 |
| 直流母線電壓（最大） | UDCL | V | 600 | 600 | 600 | 600 |
備註
- 所有數值基於 25°C，除非另有說明
- * 有冷卻：安裝座 25°C
- 電氣值容差 ±10%
