AMS 4B Size 45 技術規格
Incremental Measuring System with Ball Profile - Size 45
導軌型式 AMS 4B S 45
| AMS 4B S 45-N | AMS 4B S 45-C | AMS 4B S 45-ND | AMS 4B S 45-CD |
|---|---|---|---|
| 標準型 | 蓋板型 | 全硬化標準型 | 全硬化蓋板型 |

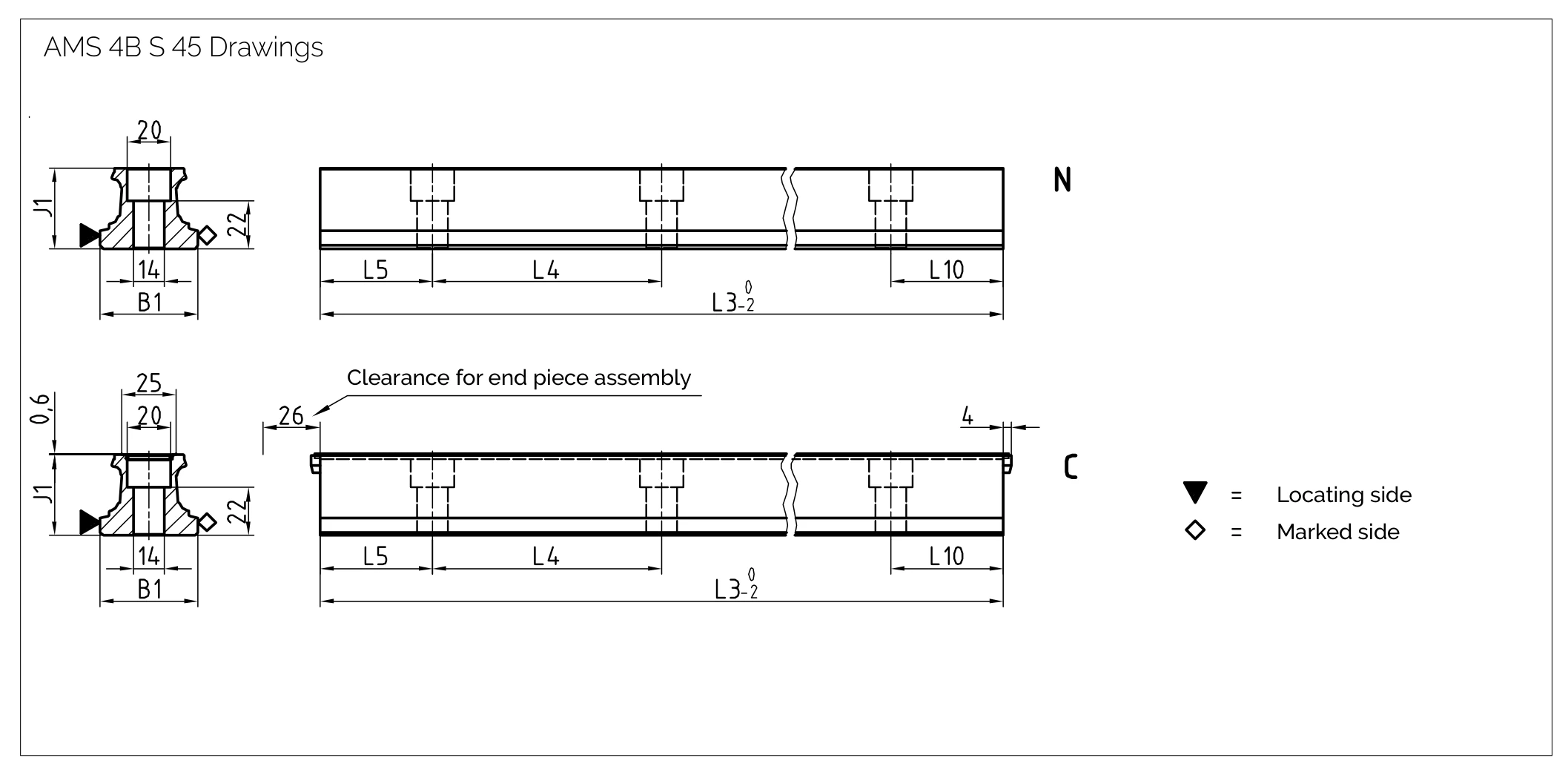

導軌規格 AMS 4B S 45
| 參數 | AMS 4B S 45-N | AMS 4B S 45-C |
|---|---|---|
| 軌道寬度 B1 (mm) | 45 | 45 |
| 軌道高度 J1 (mm) | 35 | 35 |
| 最大單件長度 L3 (mm) | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 80 | 80 |
| 首/末孔位置 L5/L10 (mm) | 40 | 40 |
| 軌道重量 (kg/m) | 9.0 | 9.0 |
滑塊型式 AMS 4B W 45
| W-A | W-B | W-C | W-D |
|---|---|---|---|
| 短滑塊 寬型 | 長滑塊 寬型 | 短滑塊 窄型 | 長滑塊 窄型 |

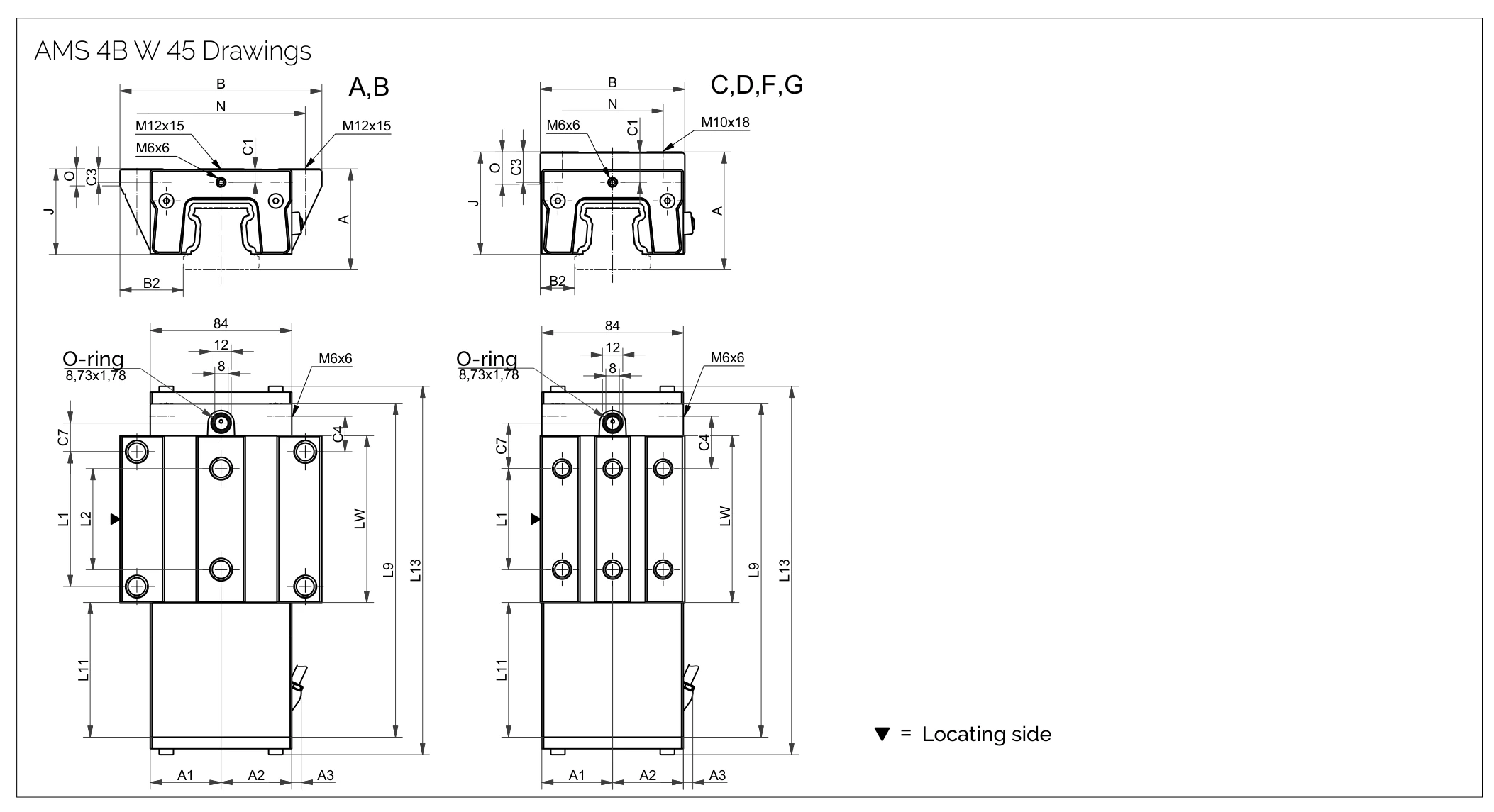

滑塊規格 AMS 4B W 45
| 參數 | W 45-A | W 45-B | W 45-C | W 45-D |
|---|---|---|---|---|
| 系統高度 A (mm) | 63 | 63 | 63 | 63 |
| 滑塊寬度 B (mm) | 120 | 120 | 86 | 86 |
| 滑塊高度 J (mm) | 52 | 52 | 52 | 52 |
| 滑塊長度 L (mm) | 120 | 152 | 120 | 152 |
| 滑塊重量 (kg) | 3.0 | 3.9 | 2.0 | 2.6 |

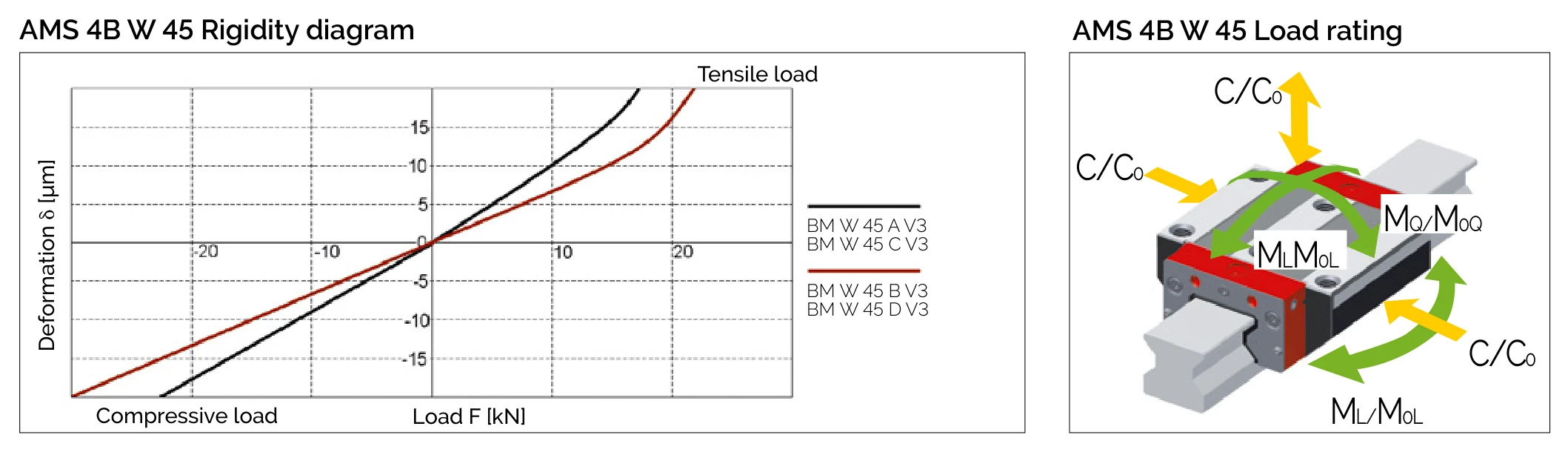

負載額定值
| 滑塊型式 | C₀ 靜負載 (N) | C₁₀₀ 動負載 (N) | M₀Q 靜橫向力矩 (Nm) | M₀L 靜縱向力矩 (Nm) |
|---|---|---|---|---|
| A / C | 180,000 | 82,000 | 4,200 | 3,200 |
| B / D | 232,000 | 108,000 | 6,400 | 5,100 |
量測系統規格
| 參數 | 規格 |
|---|---|
| 信號週期 | 200 μm |
| 系統精度 | ±3 μm/m |
| 重複精度 | ±0.1 μm |
| 參考標記 | 每隔 50 mm |
| 最高速度 | 10 m/s |
訂購代碼範例
AMS 4B 導軌訂購代碼
AMS 4B S 45-N-G1-KC-R1-3000-40-40
AMS 4B 滑塊訂購代碼（類比輸出）
AMS 4B W 45-B-V0-S11-LV-AV
AMS 4B 滑塊訂購代碼（數位輸出）
AMS 4B W 45-B-V0-S11-LV-DR1
