AMSABS 4B 絕對式量測系統
Absolute Measuring System with Ball Profile
產品概述
AMSABS 4B 是 SCHNEEBERGER 整合絕對式位置量測系統的精密直線導軌系列，以久經考驗的 MONORAIL BM 四列滾珠導軌為基礎，結合緊湊的外殼設計與高精度磁阻式量測技術。此系統為自動化工程、機械處理技術及工具機領域提供了高速運動與精密位置回授的完美結合。
絕對式量測優勢
與增量式系統不同，絕對式量測系統在開機後即可立即獲得精確位置資訊，無需歸零程序。這大幅縮短了機器啟動時間，並確保在斷電後能即時恢復加工作業，顯著提升生產效率。
AMSABS 4B 採用磁阻式量測原理，讀取頭直接整合於滑塊外殼內部，實現緊湊的系統設計。系統提供多達 6 種數位介面選擇，包括 SSI、BiSS-C、FANUC、Mitsubishi 及 Siemens Drive CliQ®，可輕鬆整合至各種主流控制系統。所有尺寸使用相同規格的可更換讀取頭，簡化備件管理。

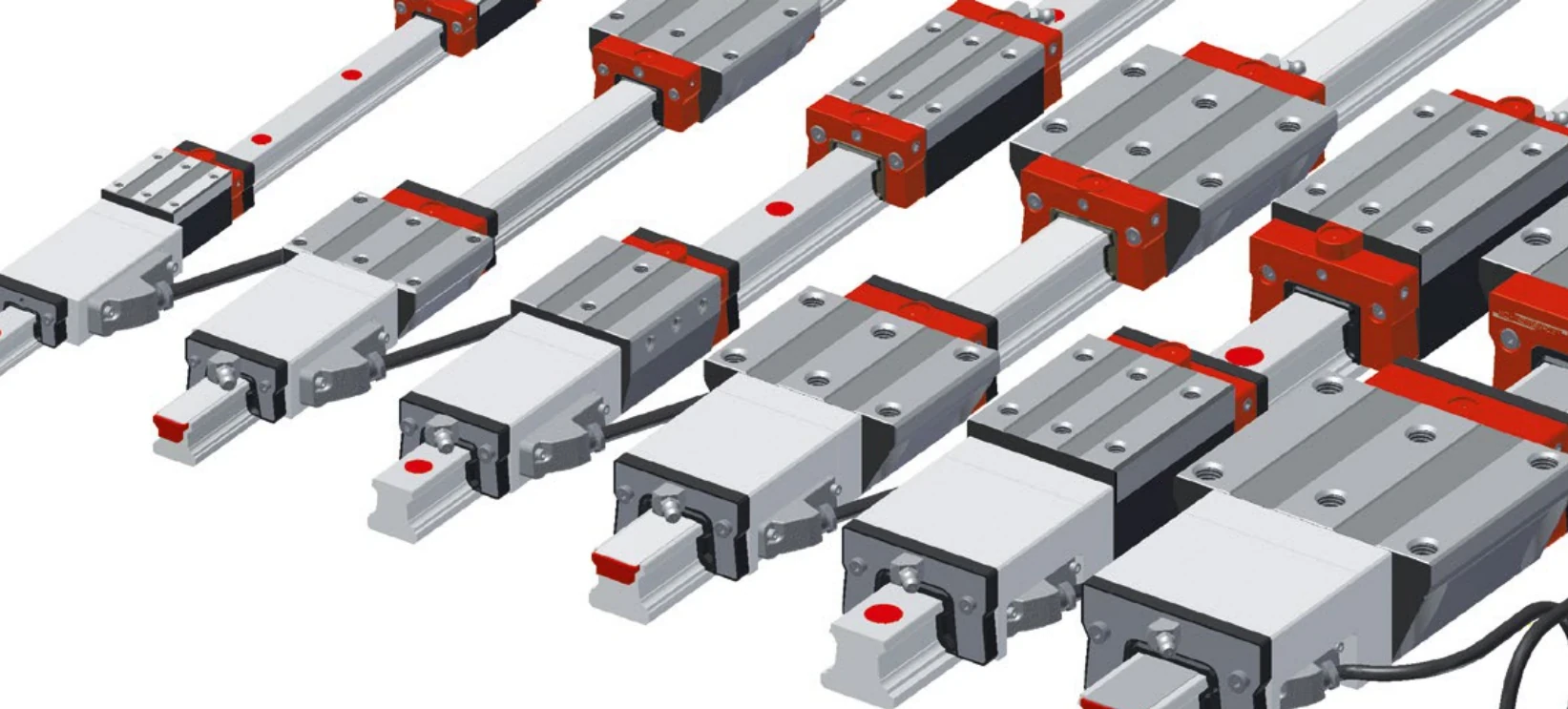

AMSABS 4B 系統特點
- 基於 MONORAIL BM 導軌 - 四列滾珠設計，低摩擦、高速運動，最高可達 5 m/s
- 絕對式磁阻量測 - 開機即知精確位置，無需歸零程序，縮短啟動時間
- 高精度位置回授 - 解析度可達 0.244 µm，精度 ± 3 µm ~ ± 5 µm
- 讀取頭整合設計 - 讀取頭嵌入滑塊外殼，不增加系統體積
- 多種介面選擇 - SSI、BiSS-C、FANUC、Mitsubishi、Siemens Drive CliQ®
- 通用讀取頭設計 - 所有尺寸使用相同讀取頭，簡化備件管理
- 最大量測長度 6000mm - 適用於長行程高速應用
- IP67/IP68 防護等級 - 適用於嚴苛的工業環境
量測系統規格
| 參數 | 規格 |
|---|---|
| 量測原理 | 磁阻式絕對編碼 |
| 量測長度 | 最大 6000 mm |
| 精度 | ± 3 µm ~ ± 5 µm（依尺寸） |
| 解析度 | 0.244 µm（SSI 介面） |
| 數位介面 | SSI / BiSS-C / Drive CliQ® |
| 類比介面 | 1 Vpp SinCos（搭配 SSI） |
| 防護等級 | IP67 / IP68 |
| 工作溫度 | 0°C ~ +60°C |
導軌型式
AMSABS 4B 導軌基於 MONORAIL BM 設計，內建磁性刻度帶供絕對式位置量測。
| 型號 | 描述 | 適用尺寸 | 特點 |
|---|---|---|---|
| N | 標準型 | 15, 20, 25, 30, 35, 45 | — |
| ND | 全硬化標準型 | 15, 20, 25, 30, 35, 45 | — |
| C | 蓋板型 | 15, 20, 25, 30, 35, 45 | — |
| CD | 全硬化蓋板型 | 15, 20, 25, 30, 35, 45 | — |
ND/CD 型說明
帶 "D" 後綴的導軌為全硬化 (through-hardened) 版本，滾道經過完全淬火處理，適用於高負載或有衝擊的環境。
精度等級
G1 - 高精度 G2 - 精密級 G3 - 標準級
直線度
標準 (特殊需求請聯繫我們)
參考面
標準雙邊承靠
表面處理
標準 (無塗層) HART - 抗腐蝕塗層

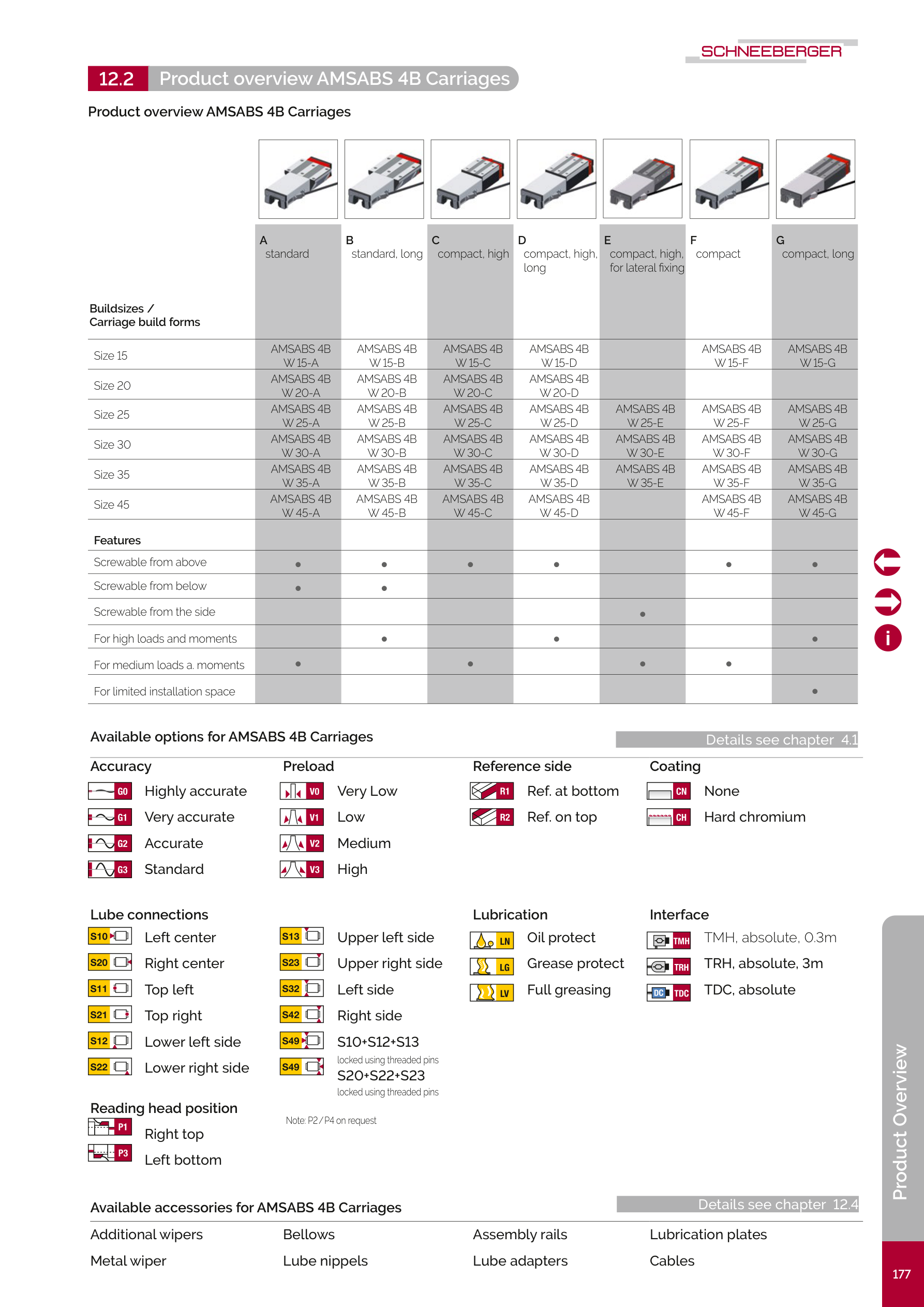

滑塊型式
AMSABS 4B 滑塊內建讀取頭，與 MONORAIL BM 滑塊具有相同的負載能力與機械特性。
| 型號 | 描述 | 適用尺寸 | 鎖固方式 | 特點 |
|---|---|---|---|---|
| A | 標準型 | 15-45 | 上方 | 高負載與力矩，含讀取頭 |
| B | 標準加長型 | 15-45 | 上方 | 加長設計，更高力矩，含讀取頭 |
| C | 窄型 | 15-45 | 上方 | 較窄設計，節省空間，含讀取頭 |
| D | 窄型加長型 | 15-45 | 上方 | 加長窄型，更高力矩，含讀取頭 |
| E | 中型，側向鎖固 | 25-35 | 側向 | 側面固定孔，特殊安裝，含讀取頭 |
| F | 迷你型 | 15-45 | 上方 | 最緊湊設計，含讀取頭 |
| G | 迷你加長型 | 15-45 | 上方 | 加長迷你型設計，含讀取頭 |
讀取頭整合設計
AMSABS 4B 滑塊將讀取頭整合於滑塊外殼內部，讀取頭輸出纜線從滑塊側面引出。滑塊本體與 MONORAIL BM 相同，具有相同的負載能力與機械特性。各尺寸可用的滑塊型式不同，請參閱各尺寸規格頁面。
精度等級
G1 - 高精度 G2 - 精密級 G3 - 標準級
預壓等級
V1 - 輕預壓 V2 - 中預壓 V3 - 高預壓
參考面
R1 - 下方承靠 R2 - 上方承靠
潤滑接口
S10 - 前部 S20 - 後部 S30 - 側部
出廠潤滑
LV - 預潤滑 LF - 食品級油脂 LO - 油潤滑 LD - 乾式
讀取頭介面
TS1 - SSI TS2 - SSI + SinCos TSS - Siemens Drive CliQ® TF1 - FANUC TM1 - Mitsubishi TB1 - BiSS-C
線纜長度
K03 - 3m K05 - 5m K10 - 10m K15 - 15m K20 - 20m
尺寸系列
尺寸規格比較
| 規格 | Size 15 | Size 20 | Size 25 | Size 30 | Size 35 | Size 45 |
|---|---|---|---|---|---|---|
| 軌道寬度 B1 (mm) | 15 | 20 | 23 | 28 | 34 | 45 |
| 軌道高度 J1 (mm) | 15.7 | 19 | 22.7 | 26 | 29.5 | 37 |
| 最大量測長度 (mm) | 1500 | 3000 | 6000 | 6000 | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 60 | 60 | 60 | 80 | 80 | 105 |
| 量測精度 (µm) | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 |
| C₀ 靜負載 (N) * | 19,600 | 31,400 | 46,100 | 63,700 | 84,400 | 134,800 |
| C₁₀₀ 動負載 (N) * | 9,000 | 14,400 | 21,100 | 29,200 | 38,700 | 61,900 |
* 以 A/C/E/F 型滑塊為基準
可用配件
導軌配件
塞銷 (BRK) 護蓋板 (BAC) 護蓋板端件 (EST) 護蓋板固定帶 (BSC) 護蓋板安裝工具 (BWC)
滑塊配件
附加刮油器 (ZBV) 金屬刮油器 (ABM) 風琴罩 (FBB) 風琴罩接頭板 (ZFB) 風琴罩端板 (EFB) 裝配軌 (MRS)
量測系統配件
讀取頭備件 (SABS XB-MH) 17 極連接線纜 延長線纜
潤滑配件
潤滑接頭 M6/M8 油嘴接頭 軟管連接器 潤滑板
